Accessoires d'appareillage basse tension fabriqués par Richge Technology Co., Ltd Résumés et paramètres techniques ?

I. Présentation du produit

  En tant que fabricant professionnel d'accessoires pour appareillages basse tension, Richge Technology Co., Ltd. (Richge Technology) propose une large gamme de séries et de modèles de produits, adaptés aux appareillages basse tension de différentes spécifications et scénarios d'application. Avec une qualité élevée, une fiabilité et une conception innovante, ils sont largement utilisés dans les systèmes électriques, l'automatisation industrielle, l'électrotechnique du bâtiment et d'autres domaines.

  Les accessoires pour appareillage basse tension de Richge présentent les caractéristiques suivantes :

• Couverture de la série complète : plus de 1 000 types de produits, compatibles avec divers systèmes d'appareillage de commutation tels que MNS, GCS, GCK, R-Blokset, R-Okken et R-8PT.
• Haute fiabilité : strictement conforme aux normes internationales et nationales pour garantir un fonctionnement stable dans diverses conditions de travail.
• Conception modulaire : facilite l’installation, la maintenance et la mise à niveau.
• Forte compatibilité : compatible avec les appareillages basse tension de plusieurs marques.

II. Principaux types de produits et paramètres techniques

2.1 Série de connecteurs de circuit principal

   Les connecteurs du circuit principal sont des composants essentiels des appareillages basse tension, responsables de la connexion électrique et du support mécanique du circuit principal. Richge propose une variété de modèles de connecteurs de circuit principal, adaptés à différents courants nominaux et exigences d'installation.

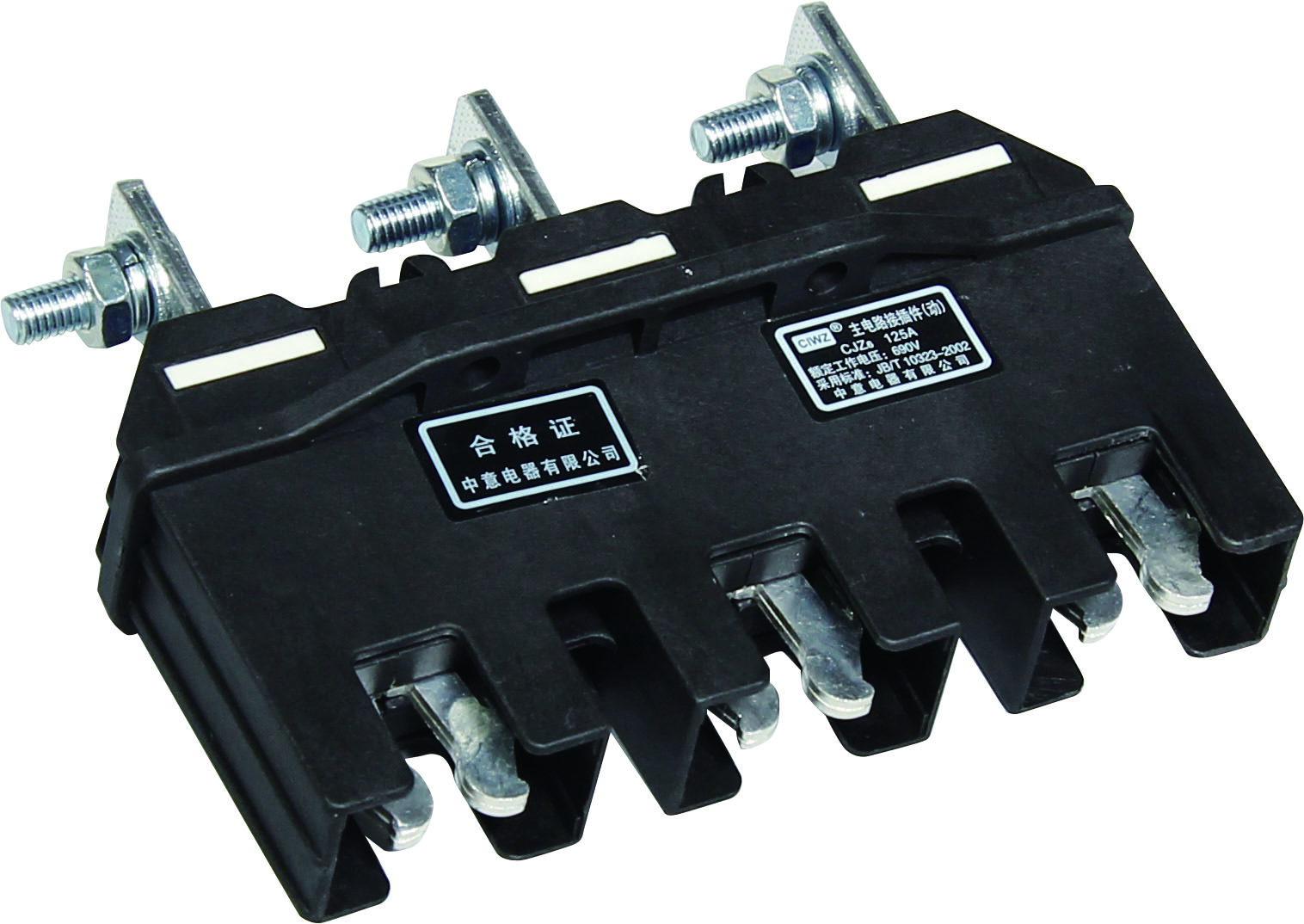

2.1.1 Connecteurs du circuit principal série CJZ6

    Les connecteurs de circuit principal de la série CJZ6 conviennent aux courants nominaux de 125 A à 630 A, avec les caractéristiques suivantes :

• Courant nominal : 125A, 250A, 400A, 630A
•  Tension nominale : AC 660 V.
•  Nombre de pôles : 3 pôles, 4 pôles
• Classe de protection : IP40 (avec capot de protection)
• Élévation de température : ≤60K (au courant nominal)
• Matériau : conducteur en alliage de cuivre, coque en plastique ignifuge
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Courant nominal (A)	Numéro de pôle	Classe de protection	Scénario d'application
CJZ6-125A/3	125	3	IP40	Petites armoires à tiroirs
CJZ6-250A/3	250	3	IP40	Armoires à tiroirs moyennes
CJZ6-400A/3	400	3	IP40	Grandes armoires à tiroirs
CJZ6-630A/3	630	3	IP40	Circuits haute capacité
CJZ6-125A/4	125	4	IP40	Systèmes triphasés à quatre fils
CJZ6-250A/4	250	4	IP40	Systèmes triphasés à quatre fils
CJZ6-400A/4	400	4	IP40	Systèmes triphasés à quatre fils
CJZ6-630A/4	630	4	IP40	Systèmes triphasés à quatre fils de grande capacité

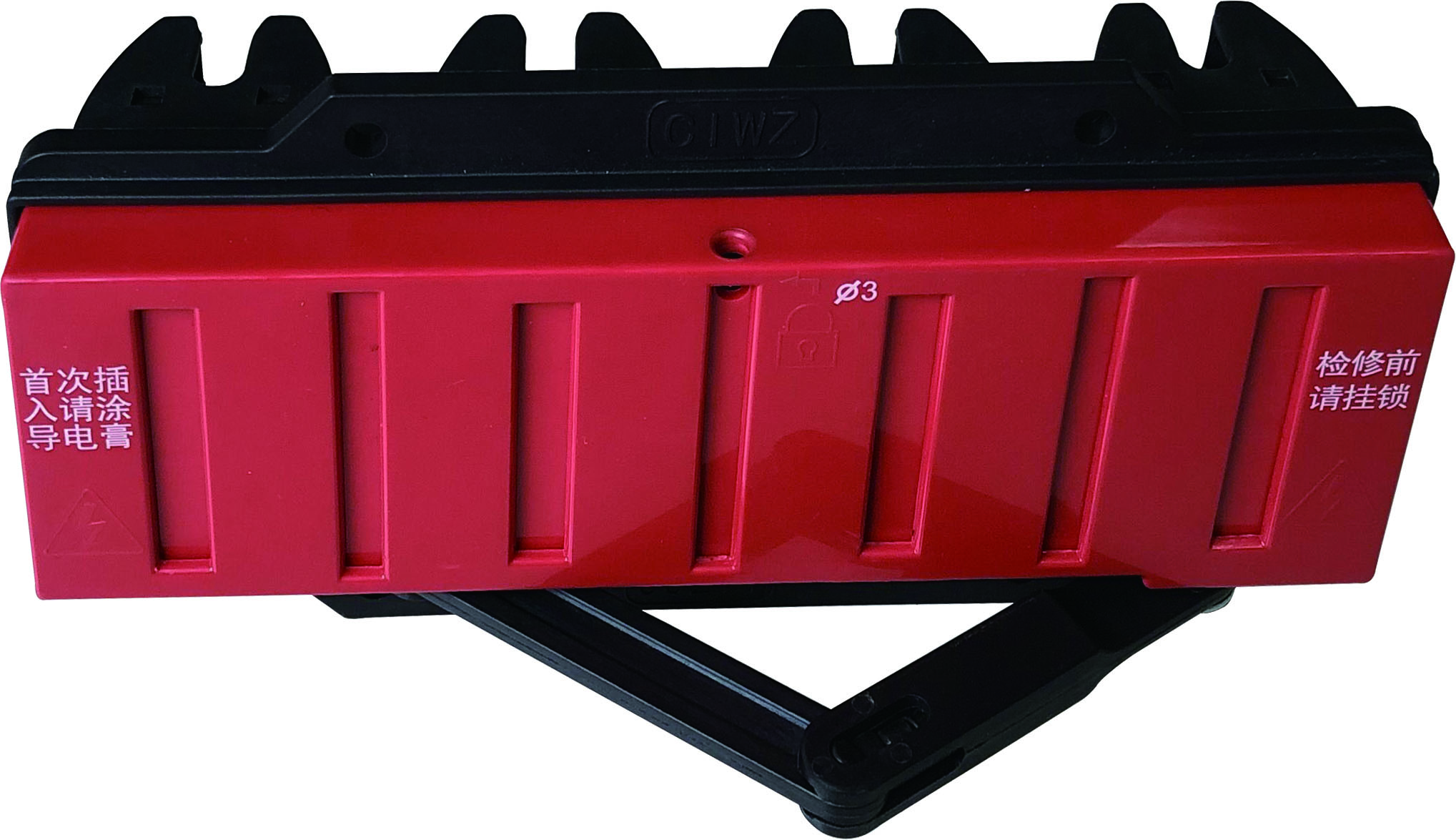

2.1.2 Connecteurs du circuit principal série CJZ10

   Les connecteurs de circuit principal de la série CJZ10 sont des produits hautes performances, adaptés aux scénarios avec des exigences plus élevées :

• Courant nominal : 125A, 250A, 400A, 630A
• Tension nominale : AC 660 V.
•  Nombre de pôles : 3 pôles
• Classe de protection : IP40 (avec capot de protection)
• Conception spéciale : équipé d'une porte de protection IP40
• Méthode de fonctionnement : mécanisme de fonctionnement à manivelle
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Courant nominal (A)	Numéro de pôle	Classe de protection	Fonction spéciale
CJZ10-125A/3	125	3	IP40	Avec porte de protection
CJZ10-250A/3	250	3	IP40	Avec porte de protection
CJZ10-400A/3	400	3	IP40	Avec porte de protection
CJZ10-630A/3	630	3	IP40	Avec porte de protection

2.1.3 Connecteurs doubles série CJZ11

   Les connecteurs doubles de la série CJZ11 conviennent aux scénarios spéciaux nécessitant une connexion à double circuit :

• Courant nominal : 250A, 400A, 630A
• Tension nominale : AC 660 V.
•  Nombre de pôles : 3 pôles
• Conception spéciale : connecteurs doubles avec valves
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, LOKSET et 8PT

Modèle	Courant nominal (A)	Numéro de pôle	Fonctionnalité
CJZ11-250A/3	250	3	Connecteurs doubles avec valves
CJZ11-400A/3	400	3	Connecteurs doubles avec valves
CJZ11-630A/3	630	3	Connecteurs doubles avec valves

2.2 Série de connecteurs de circuit auxiliaire

     Les connecteurs de circuit auxiliaire sont utilisés pour la connexion du circuit secondaire afin de réaliser des fonctions de contrôle, de protection et de transmission de signal.

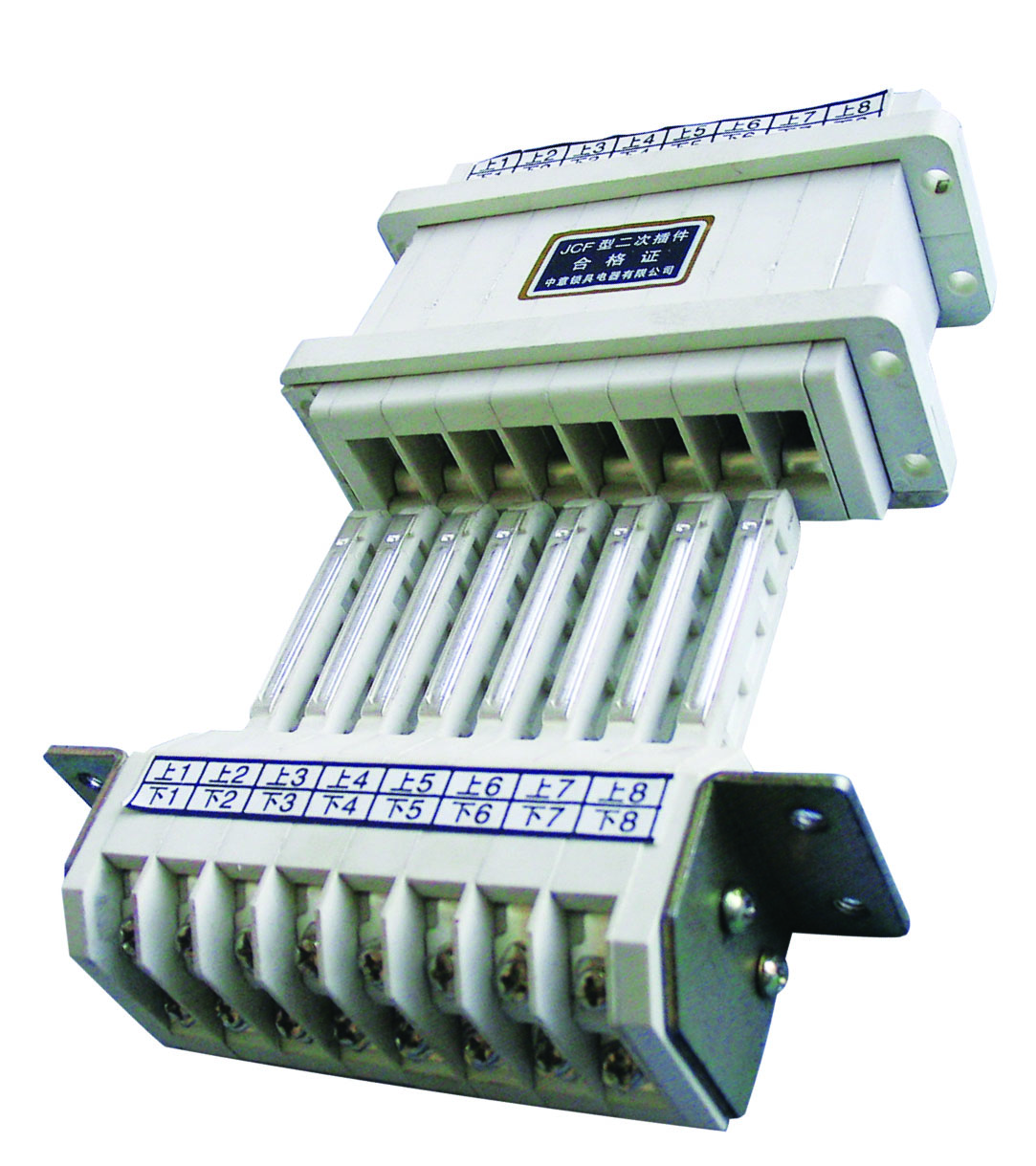

2.2.1 Connecteurs de circuits auxiliaires série JCF10

   Les connecteurs de circuit auxiliaire de la série JCF10 présentent les caractéristiques suivantes :

• Courant nominal : 10A
• Tension nominale : AC 380 V/DC 250 V.
• Nombre de contacts : 3, 5, 6, 8, 10, 13, 15, 16, 18 points
•  Méthode de connexion : type de plug-in
• Matériau : coque en plastique ignifuge, contacts argentés
• Appareillages applicables : Diverses armoires telles que MNS, GCS, GCK, OKKEN,

Modèle	Nombre de contacts	Courant nominal (A)	Tension nominale (V)	Scène d'application
JCF10-10/3	3	10	CA 380/CC 250	Circuits de contrôle simples
JCF10-10/5	5	10	CA 380/CC 250	Contrôle de complexité moyenne
JCF10-10/6	6	10	CA 380/CC 250	Commande multifonction
JCF10-10/8	8	10	CA 380/CC 250	Circuits de contrôle complexes
JCF10-10/10	10	10	CA 380/CC 250	Transmission de signal multifonction
JCF10-10/13	13	10	CA 380/CC 250	Fonctions de contrôle étendues
JCF10-10/15	15	10	CA 380/CC 250	Systèmes de signalisation complexes
JCF10-10/16	16	10	CA 380/CC 250	Systèmes de contrôle à haute intégration
JCF10-10/18	18	10	CA 380/CC 250	Systèmes de contrôle ultra-complexes

2.2.2 Connecteurs de circuit auxiliaire à câblage latéral

   Les connecteurs de circuit auxiliaire à câblage latéral conviennent aux exigences d'installation spéciales nécessitant une connexion latérale :

• Courant nominal : 10A
• Tension nominale : AC 380 V/DC 250 V.
• Nombre de contacts : 12, 16, 20, 24, 26, 30 points
• Méthode de connexion : type de câblage latéral
•  Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Nombre de contacts	Courant nominal (A)	Tension nominale (V)	Fonctionnalité
JCF2-6/12	12	10	CA 380/CC 250	Câblage latéral
JCF2-8/16	16	10	CA 380/CC 250	Câblage latéral
JCF2-10/20	20	10	CA 380/CC 250	Câblage latéral
JCF2-12/24	24	10	CA 380/CC 250	Câblage latéral
JCF2-13/26	26	10	CA 380/CC 250	Câblage latéral
JCF2-15/30	30	10	CA 380/CC 250	Câblage latéral

2.3 Série de mécanismes de fonctionnement

   Des mécanismes de commande sont utilisés pour pousser, retirer et verrouiller les appareillages de type tiroir afin de garantir un fonctionnement sûr et fiable.

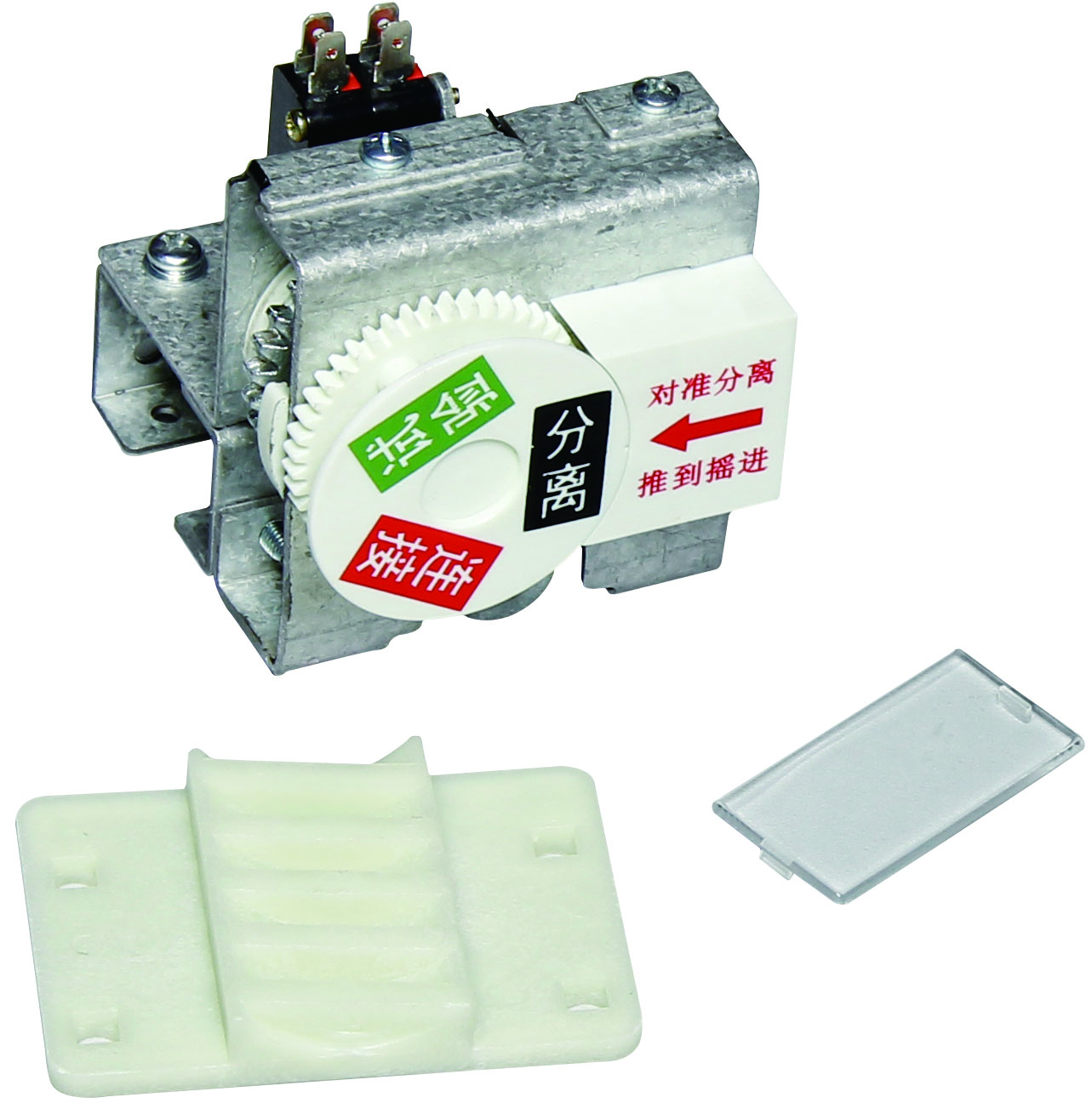

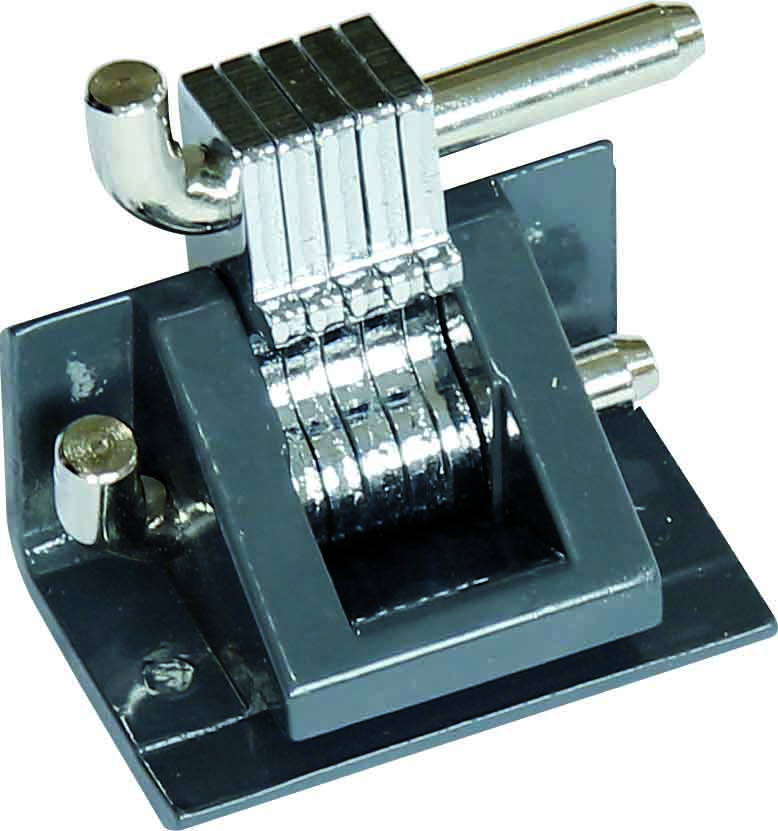

2.3.1 Série de mécanismes de propulsion MD

   Les mécanismes de propulsion MD conviennent aux blocs-tiroirs de différentes tailles :

• Courant nominal : Déterminé par l'application
• Méthode de fonctionnement : propulsion manuelle
• Conception structurelle : robuste et durable
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Taille du tiroir applicable	Fonctionnalité
CXJG-9-69-8	Taille standard	Mécanisme de propulsion
CXJG-9-82-8	Taille standard	Mécanisme de propulsion
CXJG-9-82-10	Taille standard	Mécanisme de propulsion
CXJG-9-119-8	Taille standard	Mécanisme de propulsion
CXJG-9-119-10	Taille standard	Mécanisme de propulsion
CXJG-9-145-10	Taille standard	Mécanisme de propulsion

2.3.2 Série de poignées pivotantes

   Les poignées pivotantes sont utilisées pour faire fonctionner et positionner les tiroirs :

• Matériau : acier de haute qualité
• Traitement de surface : Traitement anticorrosion
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scénario d'application
Manivelle CXJG-9	Poignée pivotante	Fonctionnement du tiroir

2.3.3 Série de poignées de type F

  Les poignées de type F conviennent aux blocs-tiroirs de différentes hauteurs :

• Matériau : plastique haute résistance
•  Traitement de Surface: conception antidérapante
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Hauteur du tiroir applicable
F2 L=65	Poignée de type F	Tiroir 1 unité
F3 L=80	Poignée de type F	Tiroir 2 unités
F4 L=120	Poignée de type F	Tiroir 3 unités

2.4 Série de supports de jeux de barres

   Les supports de jeux de barres sont utilisés pour la fixation et le support des jeux de barres afin d'assurer la stabilité des connexions électriques et la résistance mécanique.

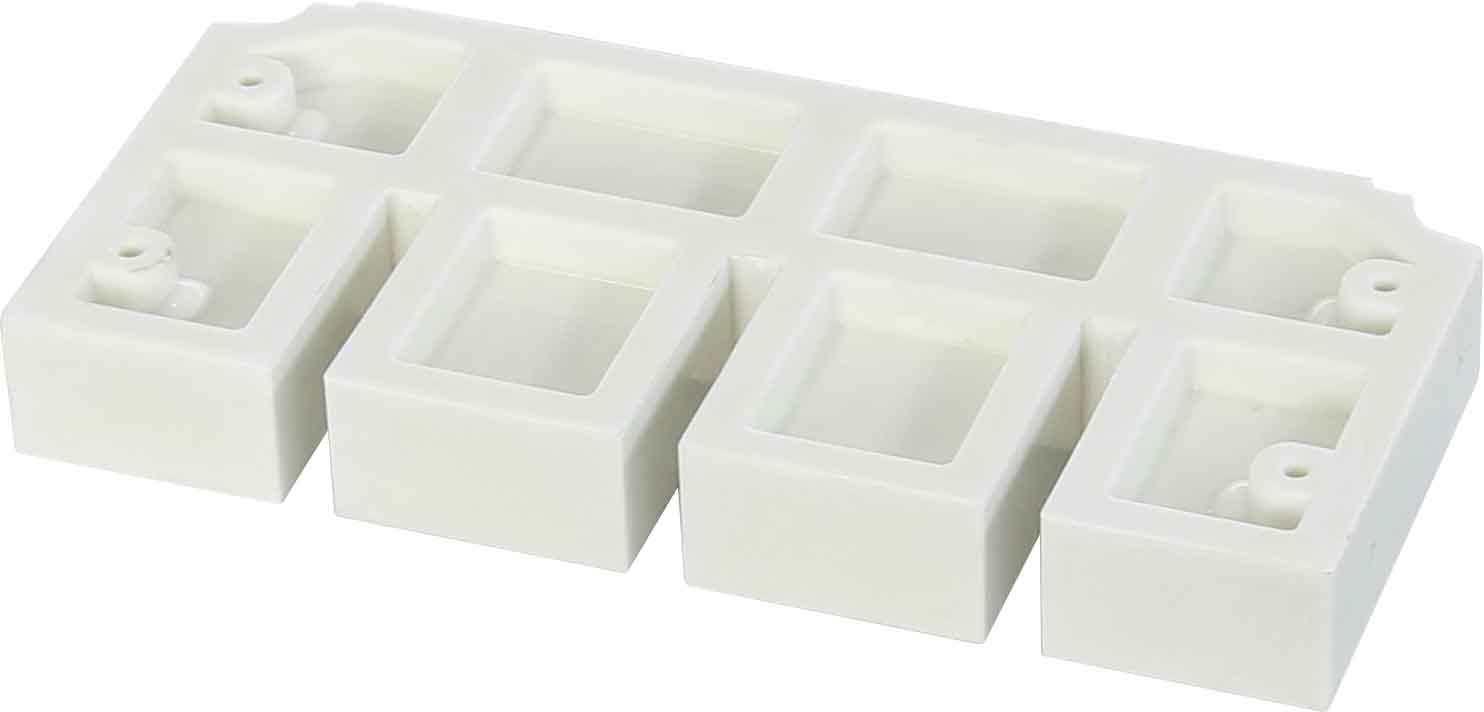

2.4.1 Série de supports de jeux de barres verticaux

   Les supports de jeux de barres verticaux présentent les caractéristiques suivantes :

• Matériau : matériau isolant haute résistance.
• Tension nominale : AC 660 V.
• Courant nominal : Déterminé par les spécifications du jeu de barres
• Tailles de jeux de barres applicables : 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Taille de jeu de barres applicable (mm)	Matériel	lCaractéristique
ZMJ3-6×30	6×30	Matériau isolant haute résistance	Support de jeu de barres vertical
ZMJ3-6×40	6×40	Matériau isolant haute résistance	Support de jeu de barres vertical
ZMJ3-6×50	6×50	Matériau isolant haute résistance	Support de jeu de barres vertical
ZMJ3-6×60	6×60	Matériau isolant haute résistance	Support de jeu de barres vertical
ZMJ3-6 × 80	6×80	Matériau isolant haute résistance	Support de jeu de barres vertical
ZMJ3-6×100	6×100	Matériau isolant haute résistance	Support de jeu de barres vertical
ZMJ3-6×120	6×120	Matériau isolant haute résistance	Support de jeu de barres vertical

2.5 Série d'accessoires pour appareillage de commutation

   Les accessoires d'appareillage comprennent des charnières, des serrures de porte, des rails de guidage, etc., qui garantissent l'intégrité structurelle et la commodité opérationnelle des appareillages.

2.5.1 Série de charnières de porte

   Les charnières de porte sont utilisées pour connecter et faire pivoter les panneaux de porte des appareils de commutation :

•  Matériau : acier de haute qualité
• Traitement de surface : Traitement anticorrosion
• Hauteurs de panneaux de porte applicables : différents modèles conviennent aux panneaux de porte de différentes hauteurs
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scènes d'application
MLBK300516R	Charnière de porte 1	Panneaux de porte standards
MLBK300517R	Charnière de porte 2	Panneaux de porte standards
MLBK300518R	Charnière de porte 3	Panneaux de porte standards
MLBK300519R	Charnière de porte 4	Panneaux de porte standards
MLBK300522R	Charnière de porte	Panneaux de porte standards
MLBK300523R	Charnière de porte	Panneaux de porte standards
MLBK300525R	Charnière de porte gauche	Panneaux de porte hauts (>1 m)
MLBK300526R	Charnière de porte droite	Panneaux de porte hauts (>1 m)

2.5.2 Série de serrures de porte

   Les serrures de porte sont utilisées pour la protection de sécurité des appareillages :

• Matériau : acier de haute qualité
• Traitement de surface : Traitement anticorrosion
• Appareillages applicables : Appareillages standard tels que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Fonctionnalité
MS705H3	Serrure de porte	Serrure de porte standard
MS735	Serrure de porte	Serrure de porte avancée

2.5.3 Série de rails de guidage

   Les rails de guidage sont utilisés pour soutenir et faire coulisser les tiroirs :

• Matériau : acier de haute qualité
• Traitement de surface : Traitement anticorrosion
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scénario d'application
Hanl200022p1g	Rail de guidage gauche MNS - 420 mm	Rail de guidage gauche
Hanl200022p2g	Rail de guidage droit MNS - 420 mm	Rail de guidage droit

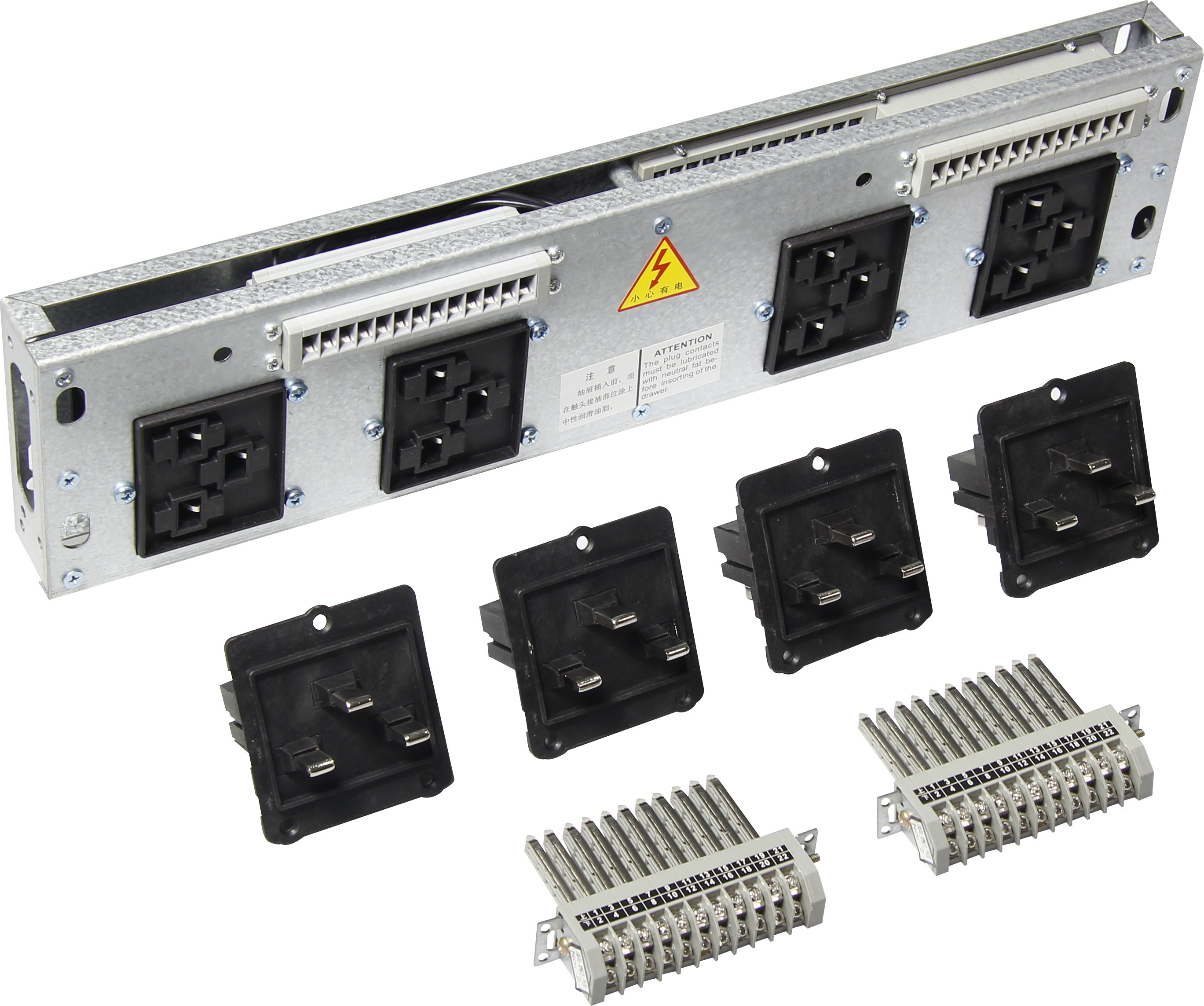

2.6 Série d'adaptateurs de distribution d'énergie

   Les adaptateurs de distribution d'énergie sont utilisés pour connecter et distribuer des circuits de dérivation afin d'améliorer la flexibilité et l'extensibilité des appareillages de commutation.

2.6.1 Adaptateurs de distribution électrique 1/4 circuit

   Les adaptateurs de distribution électrique 1/4 circuit conviennent aux circuits de dérivation de faible capacité :

•  Courant nominal : Déterminé par l'application
• Méthode de connexion : type de plug-in
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scénario d'application
175×549-B-1/4-55S	Adaptateur de distribution d'énergie 1/4 circuit	Agences à faible capacité
175×549-B-1/4-55SC	Adaptateur de distribution d'énergie 1/4 circuit (câblage latéral)	Dérivations de faible capacité (câblage latéral)

2.6.2 Adaptateurs de distribution électrique 1/2 circuit

   Les adaptateurs de distribution électrique 1/2 circuit conviennent aux circuits de dérivation de moyenne capacité :

• Courant nominal : Déterminé par l'application
•  Méthode de connexion : type de plug-in
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scénario d'application
175×549-B-283-55S	Adaptateur de distribution d'énergie 1/2 circuit	Agences de moyenne capacité
175×549-B-283-55SC	Adaptateur de distribution d'alimentation 1/2 circuit de capacité moyenne (câblage latéral)	dérivations (câblage latéral)

2.6.3 Adaptateurs de distribution d'énergie mixtes

   Les adaptateurs de distribution d'énergie mixtes permettent de regrouper des circuits de dérivation de spécifications différentes dans le même module :

• Courant nominal : Déterminé par l'application
• Méthode de connexion : type de plug-in
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Fonctionnalité
175×549-B - Mixte - 55S	Adaptateur de distribution d'énergie mixte	Mélangé avec plusieurs spécifications
175×549-B - Mixte - 55SC	Adaptateur de distribution d'énergie mixte (câblage latéral)	Mixé avec plusieurs spécifications (câblage latéral)

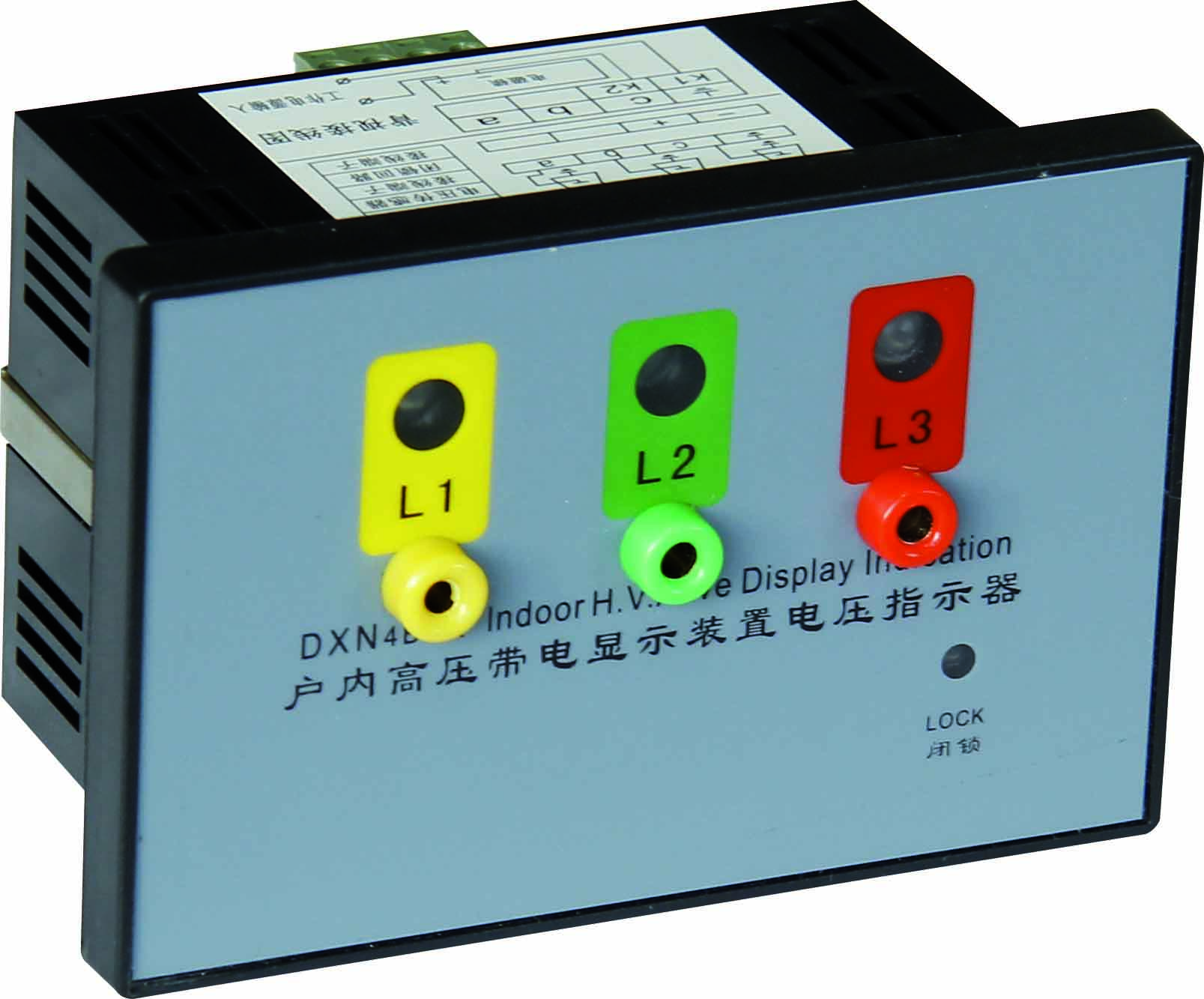

2.7 Séries de mesure et d'affichage

   Les produits de la série mesure et affichage sont utilisés pour surveiller et afficher les paramètres électriques des appareillages de commutation.

2.7.1 Série de panneaux de mesure

    Les panneaux de mesure sont utilisés pour l'installation d'instruments de mesure et de composants de contrôle :

• Matériau : acier de haute qualité
• Traitement de surface : Traitement anticorrosion
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scénario d'application
CFBK-5	Panneau de mesure	hauteur 0,75U
CFBK-9	Bande de panneau en plastique 1/4	Mesure de petite taille
CFBK-10	Bande 1/4 de panneau	Mesure de petite taille
CFBK-9.1	Bande de panneau en plastique 1/4	Mesure de petite taille
CFBK-10.1	Bande de panneau métallique 1/4	Mesure de petite taille
CFBK-7	1/2 bande de panneau en plastique	Mesure de taille moyenne
CFBK-8	1/2 bande de panneau métallique	Mesure de taille moyenne
CFBK-7.1	1/2 bande de panneau en plastique	Mesure de taille moyenne
CFBK-8.1	1/2 bande de panneau métallique	Mesure de taille moyenne

2.8 Autres accessoires

   En plus des séries principales ci-dessus, Richge propose également une variété d'autres accessoires pour répondre aux différents besoins des utilisateurs.

2.8.1 Série de fixateurs en caoutchouc

    Les fixateurs en caoutchouc sont utilisés pour fixer et protéger les composants électriques :

• Matériau : caoutchouc de haute qualité
• Plage de résistance à la température : -40℃ à +85℃
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Scénario d'application
ZSQ-1	Fixateur en caoutchouc MD	Fixation des composants

2.8.2 Série de rails de guidage inférieurs en aluminium

   Les rails de guidage inférieurs en aluminium sont utilisés pour soutenir et guider les tiroirs :

• Matériel: Alliage d'aluminium
• Traitement de Surface : Anodisation
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Longueur
XDG2-1	Rail de guidage inférieur en aluminium	375mm

2.8.3 Série d'arbres

   Les arbres sont utilisés pour la connexion et la transmission :

•  Matériau : acier de haute qualité
•  Traitement de surface : Traitement anticorrosion
• Appareillages applicables : armoires standard telles que MNS, GCS, GCK, OKKEN, BLOKSET et 8PT

Modèle	Description	Taille
DXZ-3	SL - Arbre de guidage	8×8L=150

III. Guide de sélection des produits

3.1 Sélection des connecteurs du circuit principal

   Les facteurs suivants doivent être pris en compte lors de la sélection des connecteurs du circuit principal :

• Courant nominal : sélectionnez le niveau de courant nominal approprié en fonction du courant de fonctionnement maximum du circuit.
• Numéro de pôle : choisissez 3 pôles ou 4 pôles selon les exigences du système.
• Méthode d'installation : sélectionnez la méthode d'installation appropriée en fonction de la structure de l'appareillage.
• Classe de protection : choisissez la classe de protection appropriée en fonction de l'environnement d'application.

3.2 Sélection des connecteurs de circuit auxiliaire

   Les facteurs suivants doivent être pris en compte lors de la sélection des connecteurs de circuit auxiliaire :

•  Nombre de contacts : sélectionnez le nombre approprié de contacts en fonction de la complexité du circuit de commande.
• Tension/courant nominal : choisissez la valeur nominale appropriée en fonction des paramètres du circuit secondaire.
• Méthode de connexion : sélectionnez le type enfichable ou le type de câblage latéral en fonction de la position d'installation.
• Classe de protection : choisissez la classe de protection appropriée en fonction de l'environnement d'application.

3.3 Sélection des mécanismes de fonctionnement

   Les facteurs suivants doivent être pris en compte lors de la sélection des mécanismes de fonctionnement :

•  Taille du tiroir : sélectionnez le mécanisme de commande approprié en fonction de la hauteur du tiroir.
• Méthode de fonctionnement : Choisissez un fonctionnement manuel ou électrique selon les habitudes de l'utilisateur.
• Conditions environnementales : sélectionnez la classe de protection appropriée en fonction de l'environnement d'application.

3.4 Sélection des supports de jeux de barres

   Les facteurs suivants doivent être pris en compte lors de la sélection des supports de jeu de barres :

• Taille du jeu de barres : sélectionnez le support approprié en fonction des spécifications du jeu de barres.
• Méthode d'installation : sélectionnez la méthode d'installation appropriée en fonction de la structure de l'appareillage.
• Tension nominale : choisissez le niveau de tension nominale approprié en fonction de la tension du système.

IV. Normes techniques et certifications

   Les accessoires pour appareillage basse tension de Richge sont strictement conformes aux normes et spécifications suivantes :

• GB/T 7251.1-2013 Appareillage de commutation et de commande basse tension - Partie 1 : Assemblages testés de type et partiellement testés de type
•  GB/T 7251.5-2011 Appareillage de commutation et de contrôle basse tension - Partie 5 : Exigences particulières pour les assemblages destinés à la distribution d'énergie dans les réseaux publics
• Appareillage de commutation et de contrôle basse tension CEI 61439-1 - Partie 1 : Règles générales
• Appareillage de commutation et de commande basse tension CEI 61439-2 - Partie 2 : Ensembles d'appareillage de commutation et de commande de puissance
• Autres normes et spécifications industrielles pertinentes

V. Avantages du produit et scénarios d'application

5.1 Avantages du produit

   Les accessoires pour appareillage basse tension de Richge présentent les avantages suivants :

• Haute qualité : adoption de matériaux de haute qualité et de processus de fabrication avancés pour garantir une qualité de produit fiable.
• Conception modulaire : facilite l'installation, la maintenance et la mise à niveau et réduit les coûts du système.
• Forte compatibilité : compatible avec les appareillages basse tension de plusieurs marques pour améliorer la flexibilité du système.
•  Conception innovante : lancement continu de nouveaux produits et solutions pour répondre aux demandes du marché.
• Gamme de produits complète : plus de 1 000 types de produits couvrant différents scénarios d'application.

5.2 Scénarios d'application

   Les accessoires d'appareillage basse tension de Richge sont largement utilisés dans les domaines suivants :

• Systèmes électriques : sous-stations, postes de distribution, postes de commutation, etc.
• Automatisation industrielle : systèmes de contrôle d'automatisation d'usine, équipements de ligne de production, etc.
• Génie électrique du bâtiment : Bâtiments tertiaires, bâtiments résidentiels, équipements publics, etc.
• Infrastructure : centres de transport, installations de conservation de l'eau, ingénierie municipale, etc.
•  Environnements particuliers : Mines, champs pétrolifères, industrie chimique, milieux marins, etc.

VI. Façons d’obtenir les manuels des produits

   Pour obtenir les manuels détaillés des accessoires d'appareillage basse tension de Richge, vous pouvez utiliser les méthodes suivantes :

• Visitez le site officiel de l'entreprise : Connectez-vous au site officiel de Richge (https://www.richgeswitchgear.com/), et recherchez les manuels des produits pertinents dans la section support technique ou centre de téléchargement.
• Contacter le service commercial : contactez le service commercial via les coordonnées fournies sur le site officiel pour obtenir les manuels des produits.
• Envoyer un e-mail : Envoyez un e-mail à sales@switchgearcn.net, en précisant le nom et le modèle du manuel du produit requis.
• Consultation en ligne : utilisez la fonction de consultation en ligne sur le site officiel pour demander les manuels des produits.

VII. Résumé

    En tant que fabricant professionnel d'accessoires pour appareillage basse tension, Richge propose une gamme complète de produits, couvrant les connecteurs de circuit principal, les connecteurs de circuit auxiliaire, les mécanismes de commande, les supports de jeux de barres, les adaptateurs de distribution d'énergie, les séries de mesure et d'affichage et d'autres séries, avec plus de 1 000 types de produits. Ces produits présentent les avantages d'une haute qualité, d'une conception modulaire et d'une forte compatibilité, et sont largement utilisés dans les systèmes électriques, l'automatisation industrielle, l'électrotechnique du bâtiment et d'autres domaines.

   Le choix des accessoires pour appareillage basse tension de Richge garantit non seulement l'accès à des produits de haute qualité, mais fournit également une assistance technique professionnelle et des services après-vente complets, offrant une protection fiable pour votre système électrique.

   Pour plus d'informations sur le produit, veuillez visiter le site officiel de Richge ou contacter notre équipe commerciale.

VIII.PDF

/upload/7773/file/20251021/----------------------------------574987.pdf
