Introduction détaillée au commutateur de mise à la terre haute tension d'intérieur Richge Technology

    Basés sur la base commerciale de Richge Technology dans le domaine des accessoires d'appareillage de commutation haute tension (auparavant se concentrant sur les pièces d'isolation haute tension, les composants de commutateur de mise à la terre, etc.), ses produits de commutateur de mise à la terre haute tension d'intérieur se positionnent comme équipement de sécurité de base pour les systèmes électriques avec des niveaux de tension de 12 kV ~ 40,5 kV. Ils sont principalement utilisés dans les sous-stations intérieures, les salles de distribution d'énergie et les appareils de commutation haute tension pour répondre aux besoins de protection de mise à la terre lors de la maintenance des équipements. Les produits sont conformes aux normes industrielles telles que T/ZZB 2173-2021 « Interrupteur de mise à la terre CA haute tension intérieur 12 kV～40,5 kV ». Ce qui suit est une introduction détaillée des dimensions principales du produit :

I. Présentation du produit et positionnement principal

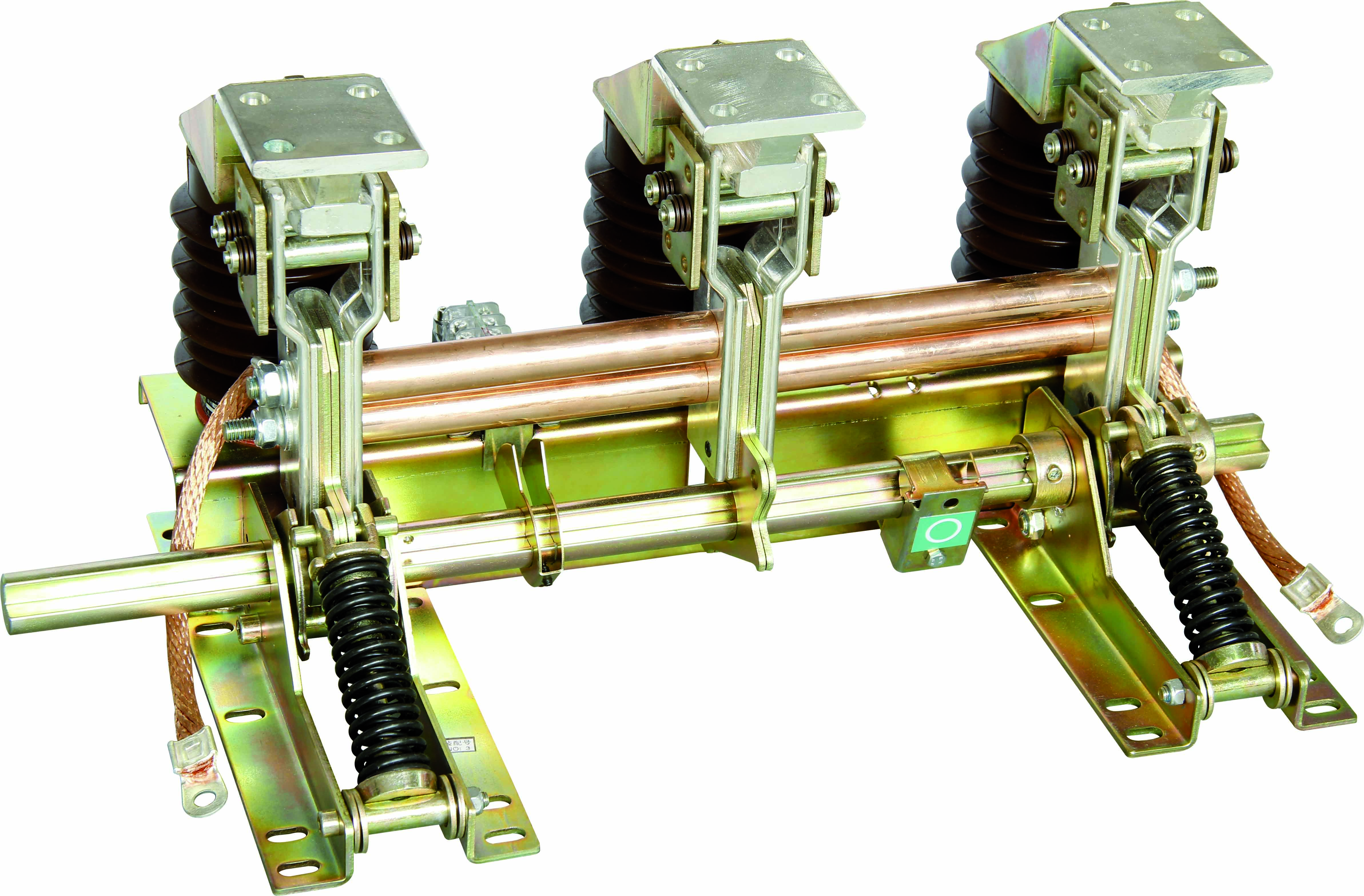

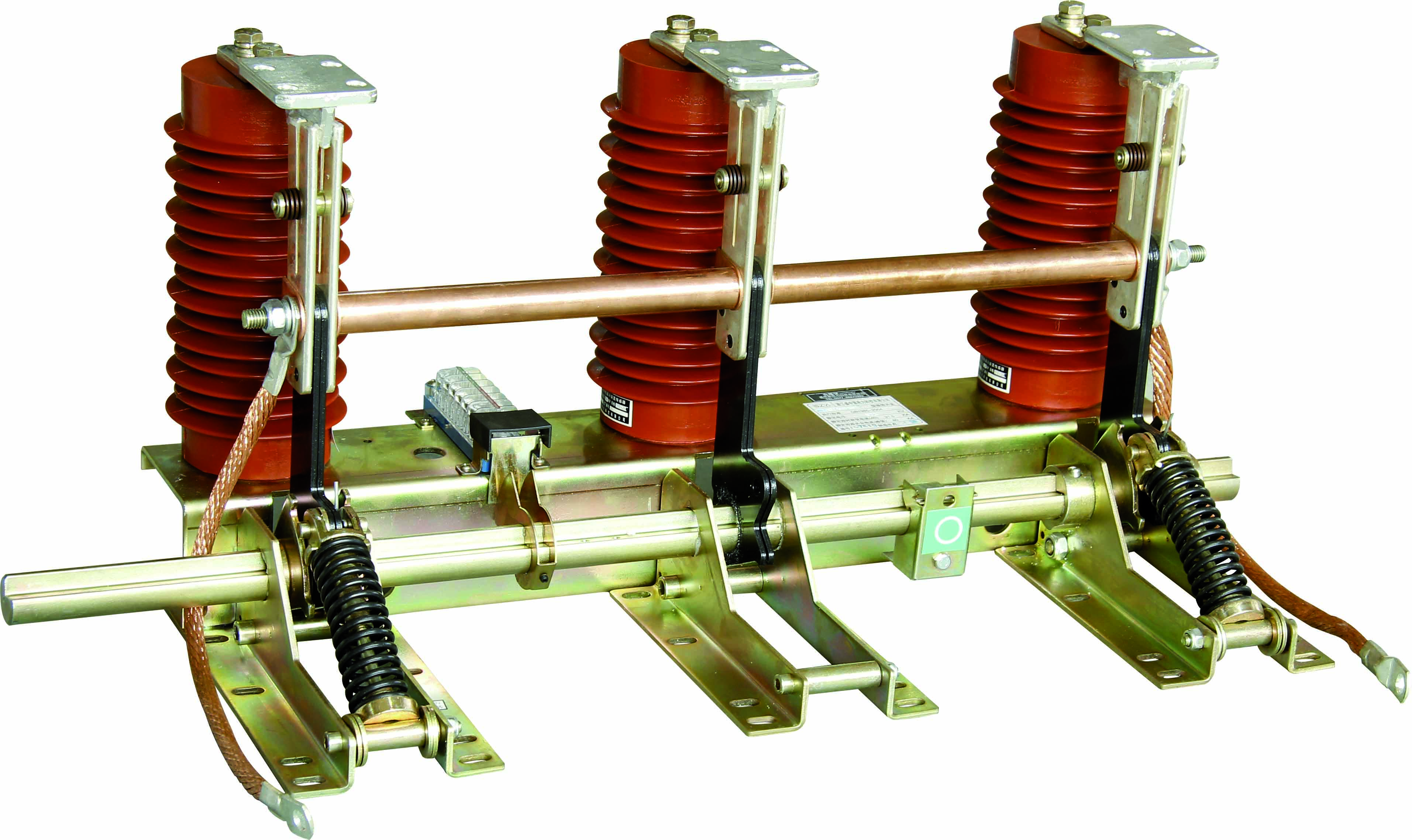

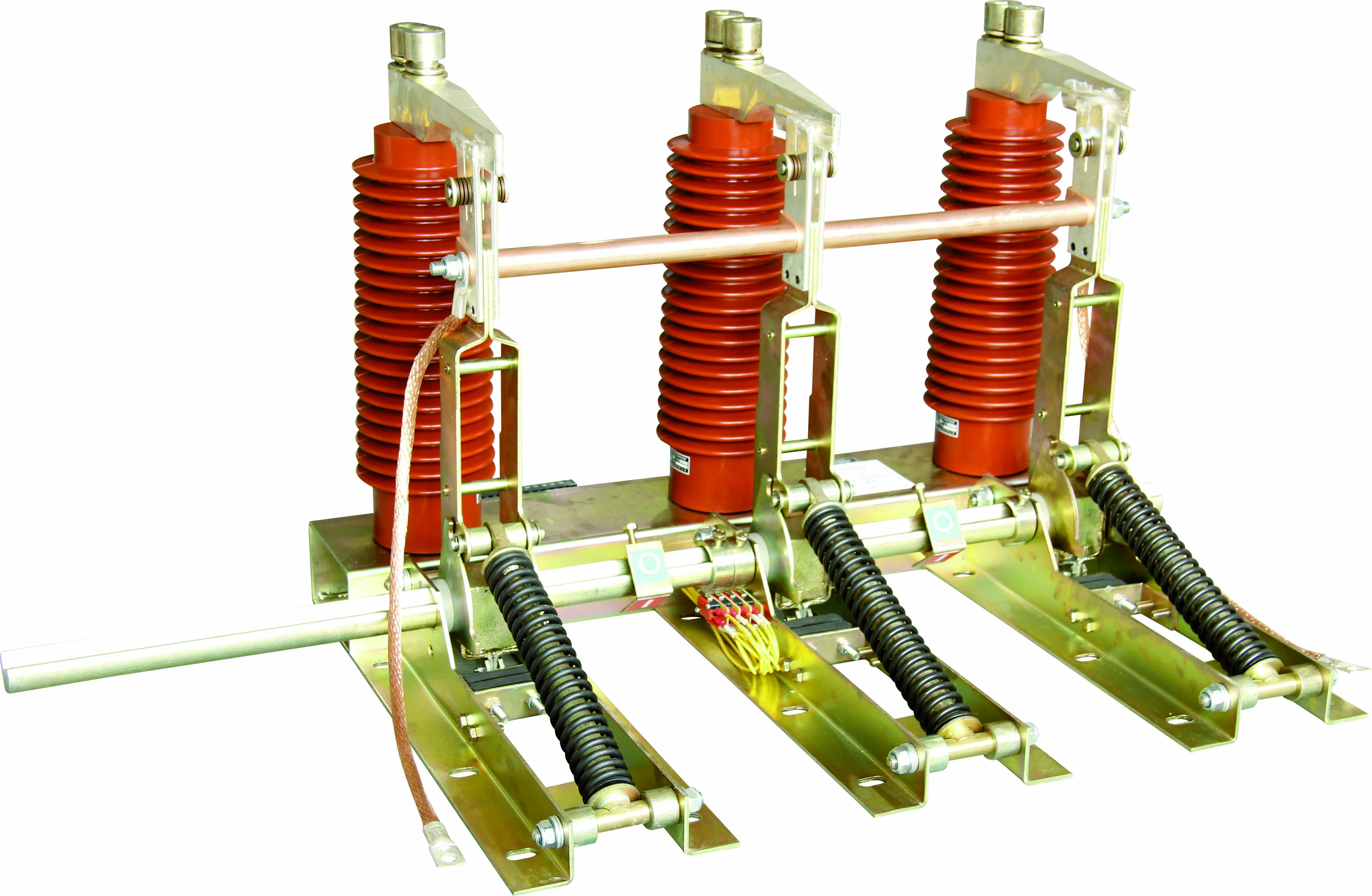

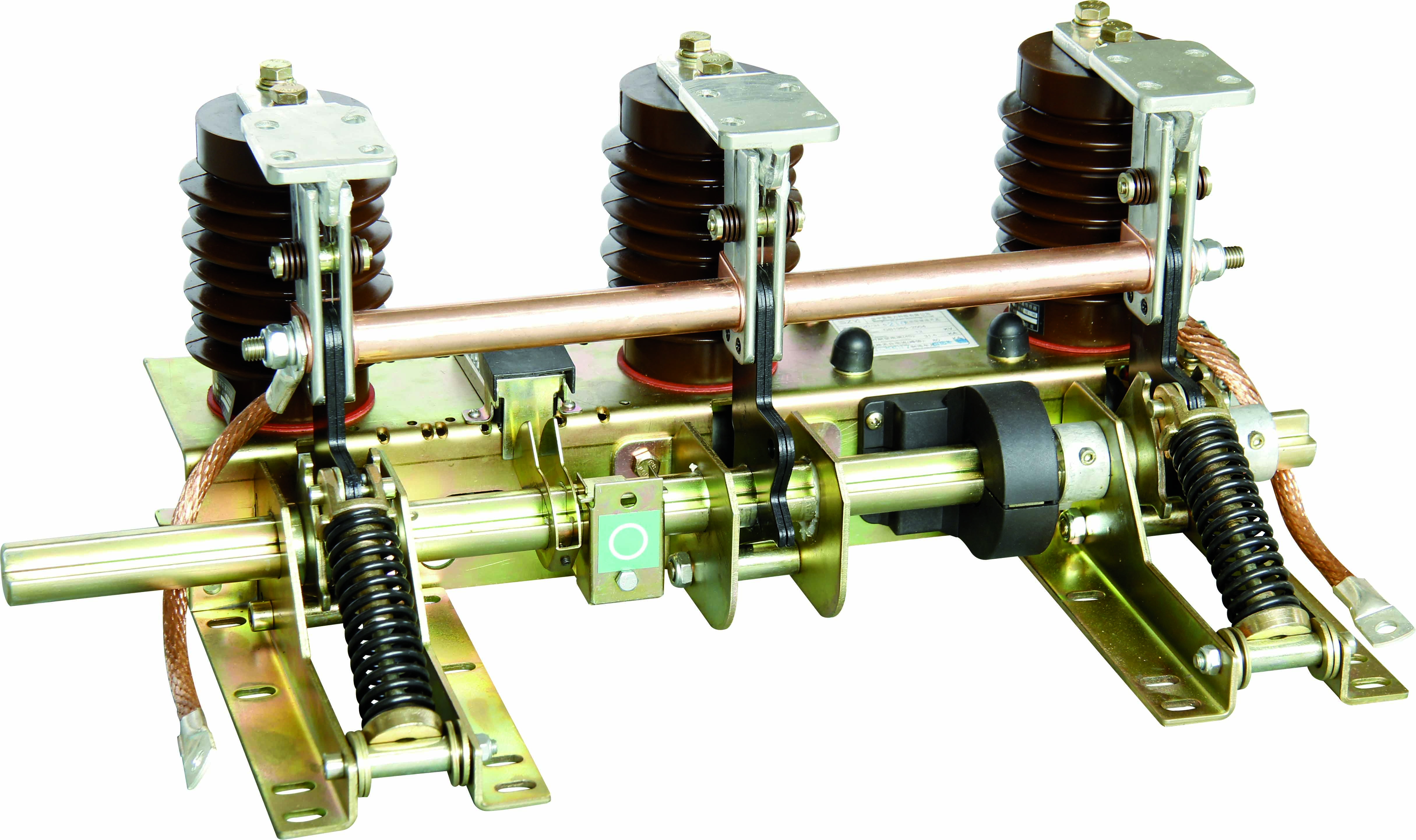

    L'interrupteur de mise à la terre haute tension intérieur Richge est un dispositif de mise à la terre de sécurité mécanique, classé comme interrupteur d'isolement. Sa fonction principale est de former un circuit de mise à la terre fiable entre l'équipement à entretenir et le réseau électrique pendant la maintenance des équipements à haute tension (tels que les disjoncteurs, les transformateurs, les appareillages), de libérer les charges résiduelles et de fournir un « point de déconnexion évident » pour éviter les chocs électriques personnels ou les dommages à l'équipement causés par une alimentation électrique inattendue.

• Couverture de tension : 12 kV, 24 kV, 40,5 kV (s'adaptant aux systèmes électriques intérieurs moyenne tension courants) ;

• Adaptation de fréquence : 50 Hz (compatible avec les normes du réseau électrique domestique) ;

• Principaux avantages : formez une synergie technique avec les accessoires de commutateur haute tension Richge (tels que des piliers isolants, des mécanismes de fonctionnement), avec une structure compacte, un fonctionnement flexible et une résistance aux environnements difficiles (s'adaptant aux scénarios intérieurs complexes tels que les fluctuations de poussière, de température et d'humidité).

II.Paramètres techniques clés (conformes à la norme T/ZZB 2173-2021)

    Selon la classification des niveaux de tension, les paramètres techniques de base sont présentés dans le tableau suivant, qui répond également aux exigences de base du GB/T 1985-2014 « Interrupteurs d'isolement CA haute tension et interrupteurs de mise à la terre :

III. Conception structurelle et principe de fonctionnement

3.1 Structure de base (conception modulaire pour une installation et une maintenance faciles)

    Se référant à l'architecture industrielle mature et combinant les avantages du processus accessoire de Richge, le produit est principalement composé des composants suivants :

• Support : formé par pliage à froid et soudage de fines plaques d'acier, avec traitement anticorrosion de surface (galvanisation/pulvérisation) pour garantir la résistance structurelle ;

• Ensemble couteau de mise à la terre : formage à froid en cuivre rouge T2, dureté de la couche de placage d'argent de contact ≥HV120 (réduction de la résistance de contact et amélioration de la résistance à la corrosion) ;

• Contact statique : avec une conception à bride en forme de couteau, coopérant avec un ressort à disque pour obtenir un contact fiable et éviter un échauffement lâche ;

• Mécanisme de fonctionnement : prend en charge les modes doubles manuel/électrique (le modèle électrique comprend une unité d'entraînement à moteur), intégré à la structure de stockage d'énergie à ressort de pression ;

• Composants d'isolation : les isolateurs en résine époxy adoptent le processus de moulage par compression automatique APG (résistance d'isolation élevée, faible décharge partielle) ;

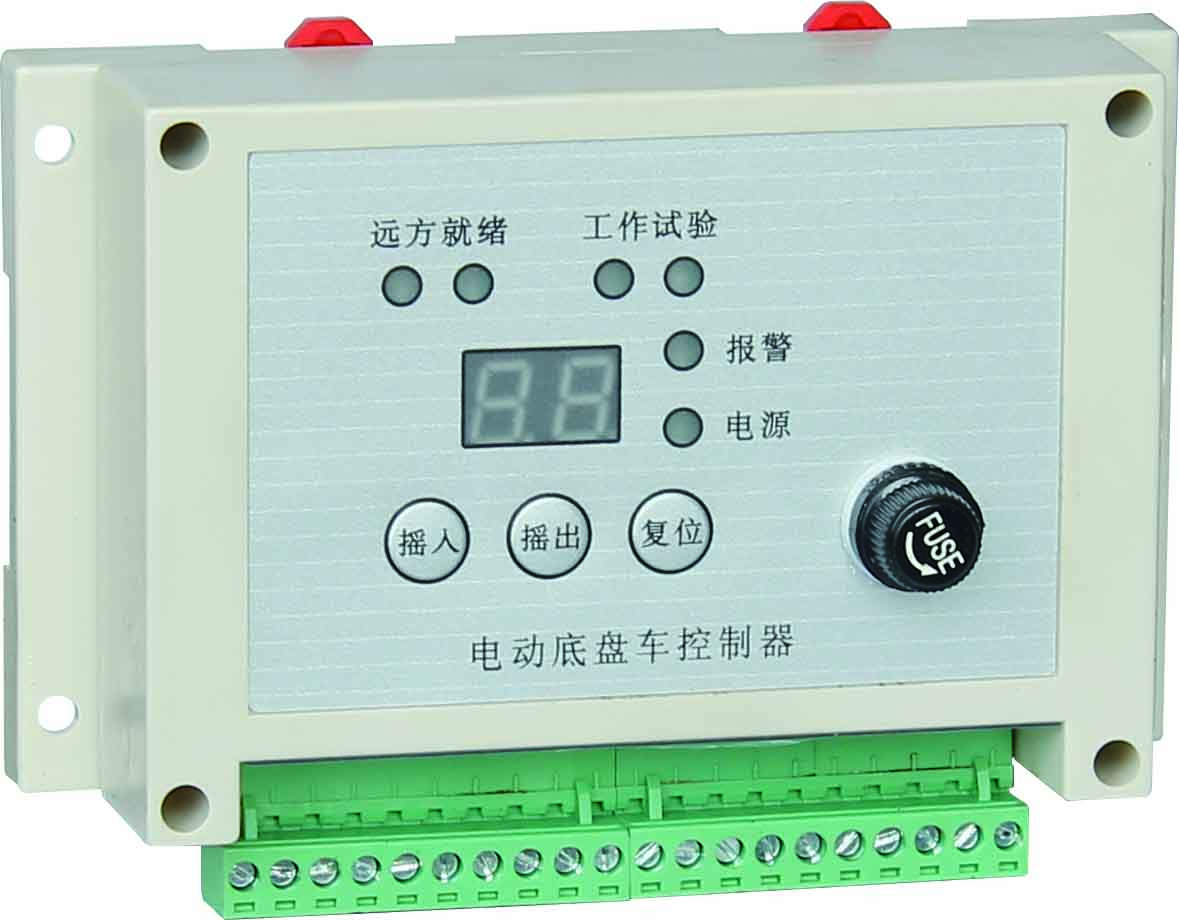

• Module de contrôle intelligent (en option) : comprend une protection contre le calage du moteur (≥5 fois le courant nominal), une protection contre la limite de temps de fonctionnement, une protection contre les fluctuations de tension (valeur nominale de 80 % à 120 %), un indice de protection IP3X ;

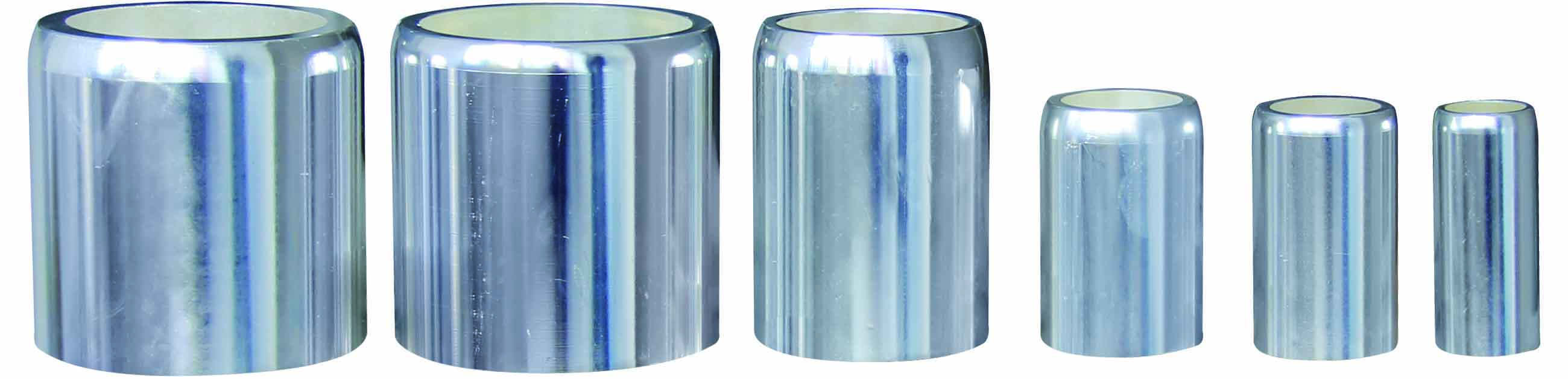

• Composants auxiliaires : manchon conducteur (isolation), connexion flexible (compensation d'erreur d'installation), capteur de position (retour d'état d'ouverture et de fermeture).

3.2 Principe de fonctionnement (entraîné par le stockage d'énergie à ressort de pression, indépendant de la vitesse de fonctionnement manuel)

(1) Opération de clôture

1. Entraîner manuellement/électriquement le mécanisme de commande, le couple est transmis à l'arbre principal, surmontant le couple de résistance pour entraîner la rotation du bras de manivelle ;

2. La tige de commande du couteau de mise à la terre passe par le point mort du ressort de pression, et le ressort de pression libère de l'énergie instantanément pour pousser le couteau de mise à la terre à se fermer rapidement ;

3. Une fois fermé, le couteau de mise à la terre est en contact étroit avec la bride de contact statique via le disque ressort pour former un circuit de mise à la terre fiable.

(2) Opération d'ouverture

1. Le mécanisme de commande applique un couple inverse et l'arbre principal surmonte le couple principal et la force du ressort pour entraîner le bras de manivelle à tourner en sens inverse ;

2. Le ressort de pression du couteau de mise à la terre traverse à nouveau le point mort pour terminer le stockage d'énergie (préparation de la prochaine fermeture) ;

3. Après ouverture en place, la distance d'ouverture de rupture répond aux exigences standard, formant une isolation électrique évidente.

IV. Fonctions principales et scénarios d'application

4.1 Fonctions de sécurité essentielles

1. Protection de verrouillage forcé : réalisez un verrouillage mécanique/électrique avec l'interrupteur principal de l'appareillage haute tension (lorsque l'interrupteur principal n'est pas ouvert, l'interrupteur de mise à la terre ne peut pas être fermé ; lorsque l'interrupteur de mise à la terre est fermé, l'interrupteur principal ne peut pas être fermé) pour éviter un mauvais fonctionnement ;

Nettoyer la surface de contact (essuyer avec de l'alcool anhydre), lubrifier les pièces mobiles du mécanisme de commande (graisse spéciale à base de silicone)

3. Capacité de fabrication de court-circuit : les performances de fabrication de classe E2 peuvent faire face à des défauts soudains de court-circuit pendant la maintenance pour éviter l'épuisement de l'équipement ;

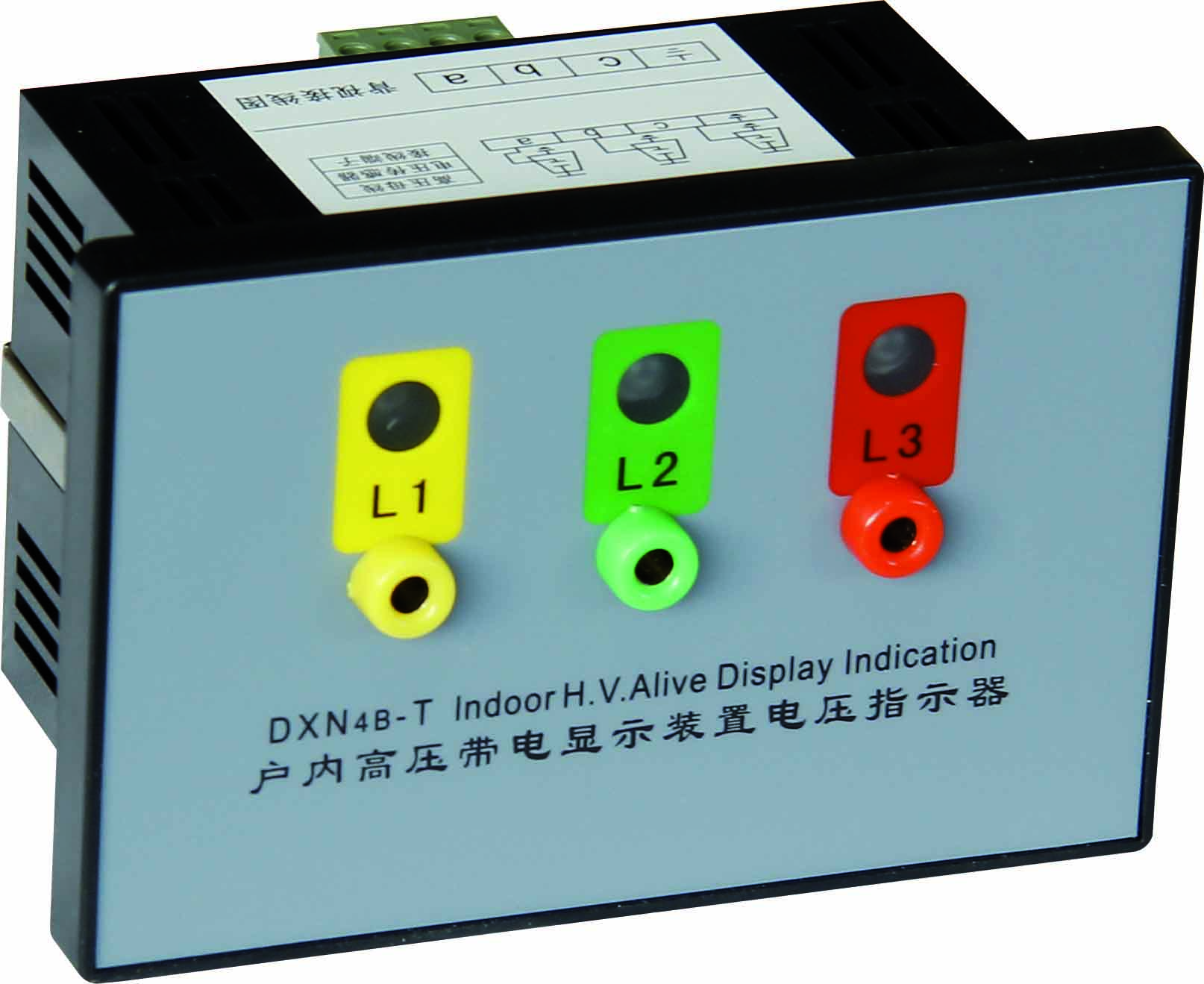

4. Visualisation de l'état : équipé d'une indication de position mécanique (marques claires d'ouverture/fermeture), d'un dispositif d'affichage en direct en option (conforme aux réglementations DL408-91).

4.2 Scénarios d'application typiques

• Sous-stations intérieures : utilisées avec des disjoncteurs 12kV~40,5kV et des sectionneurs pour la mise à la terre de maintenance des jeux de barres et des transformateurs ;

• Adaptation des appareillages haute tension : formez une "synergie haute-basse tension" avec les accessoires d'appareillage basse tension Richge, en s'adaptant aux MNS, GCS et autres armoires, en tant que composants de mise à la terre de maintenance pour les armoires sortantes et les armoires de comptage ;

• Systèmes de distribution d'énergie industrielle : protection de maintenance pour les équipements haute tension (tels que les moteurs haute tension, les armoires de redressement) dans les grandes usines et les centrales électriques appartenant à des mines ;

• Nouveaux scénarios énergétiques : mise à la terre de sécurité des dispositifs de distribution d'énergie intérieurs (tels qu'un appareillage de commutation de 35 kV) dans les stations de surpression photovoltaïques/éoliennes.

V. Points d'installation et de maintenance

5.1 Exigences d'installation clés

1. Adaptation des fondations : L'erreur de planéité de la surface d'installation ≤1 mm/m et la résistance de la boucle de mise à la terre ≤0,5Ω (doivent être connectées de manière fiable à la grille de mise à la terre de la station) ;

2. Coopération de verrouillage : assurez-vous que le mécanisme de verrouillage avec l'interrupteur principal de l'appareillage fonctionne sans problème et sans blocage (il est recommandé d'utiliser les accessoires de verrouillage d'origine Richge pour une meilleure compatibilité) ;

3. Câblage électrique : la connexion de la ligne de commande du modèle électrique doit être conforme au niveau de tension (tel que AC220V/DC220V), et le couple de serrage des bornes de câblage répond aux exigences du manuel ;

4. Test d'acceptation : après l'installation, il est nécessaire de tester l'asynchronisme d'ouverture et de fermeture, la résistance de boucle et les performances d'isolation (tension de tenue à fréquence industrielle, test de décharge partielle).

5.2 Maintenance régulière et dépannage

(1) Cycle de maintenance et contenu

(2) Dépannage courant

• Blocage de fermeture : Vérifiez si la connexion entre le bras de manivelle et l'arbre principal est lâche ou si le contact est déformé (les pièces déformées doivent être remplacées) ;

• Résistance de contact excessive : polissez la couche d'oxyde de contact, complétez le placage d'argent (ou remplacez l'ensemble de contact) ;

• Panne de fonctionnement électrique : vérifiez si la protection contre le calage du moteur est déclenchée (le contrôleur doit être réinitialisé) ou si le pignon d'entraînement est usé ;

• Décharge partielle excessive : Nettoyer la tache d'huile à la surface des pièces isolantes, vérifier si l'isolant présente des fissures (remplacer l'isolant si nécessaire).

VI. Conformité aux normes et engagement qualité

6.1 Normes conformes

• Norme de groupe : T/ZZB 2173-2021 « Interrupteur de mise à la terre CA haute tension intérieur 12 kV ～ 40,5 kV » ;

• Norme nationale : GB/T 1985-2014 « Interrupteurs d'isolement CA haute tension et interrupteurs de mise à la terre », GB/T 11022-2020 « Exigences techniques communes pour les normes sur les appareils de commutation et les équipements de contrôle haute tension » ;

• Norme de test : GB/T 14598.26-2015 « Compatibilité électromagnétique – Techniques de test et de mesure – Test d'immunité aux décharges électrostatiques » (test CEM), test au brouillard salin (vérification à trois épreuves).

6.2 Engagement qualité

• Période de garantie du produit : 1 an (hors dommages humains ou force majeure) ;

• Garantie à vie : lorsque la durée de vie mécanique atteint la classe M2 (10 000 fois), les performances clés répondent toujours aux exigences standard ;

• Assistance technique : fournir des conseils d'installation, une formation à la maintenance et la fourniture de pièces de rechange (une assistance peut être obtenue via le site Web officiel de Richge ou le service client).

VII. Façons d'obtenir des informations détaillées

    Pour obtenir le manuel complet du produit du commutateur de mise à la terre haute tension d'intérieur Richge Technology (y compris les paramètres spécifiques du modèle, les dessins d'installation, les rapports de test), vous pouvez utiliser les méthodes suivantes :

1. Visitez le site Web officiel de Richge (www.richgeswitchgear.com) et effectuez une requête dans la section « Produits haute tension » ou « Téléchargement technique » ;

2. Contactez le service commercial de Richge (WhatsAPP : +86 189 5893 8078) et expliquez les exigences (telles que le niveau de tension, si une commande électrique est nécessaire) ;

3. Envoyez un e-mail à l'adresse e-mail du service client Richge pour demander une solution technique personnalisée.
