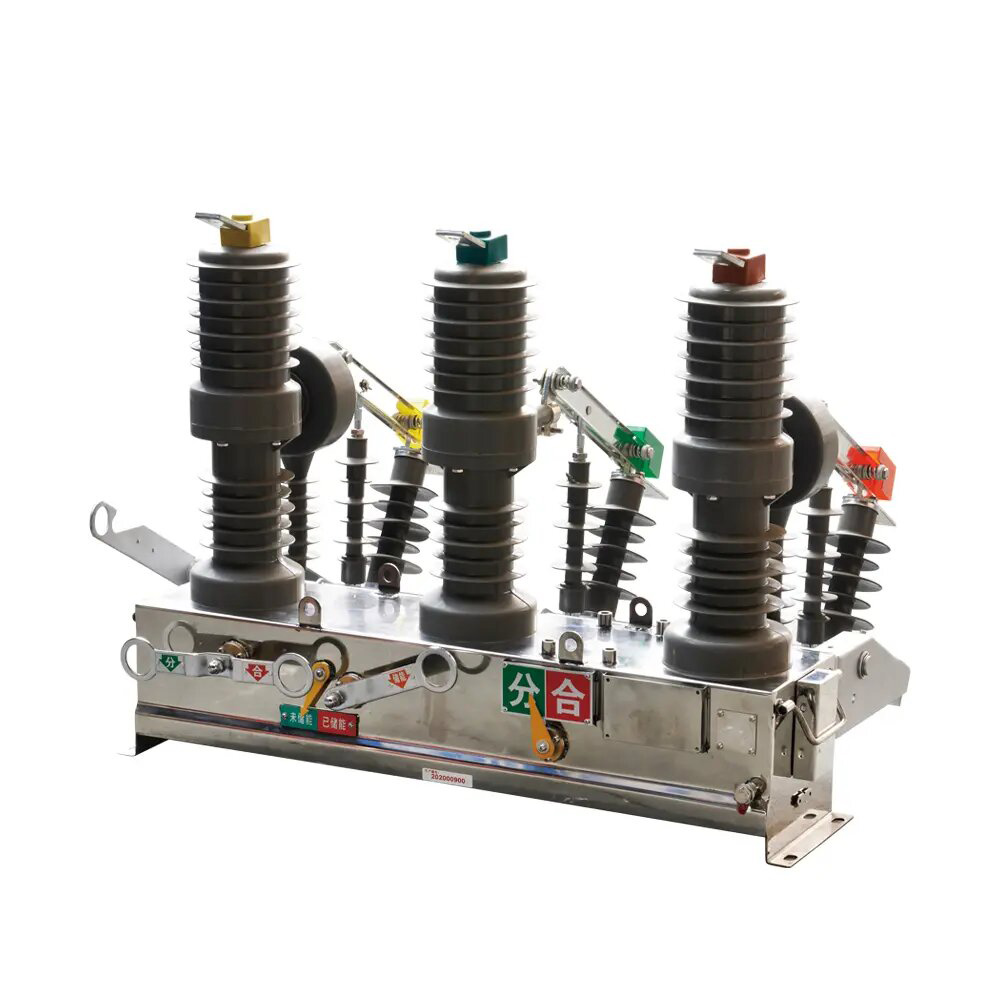

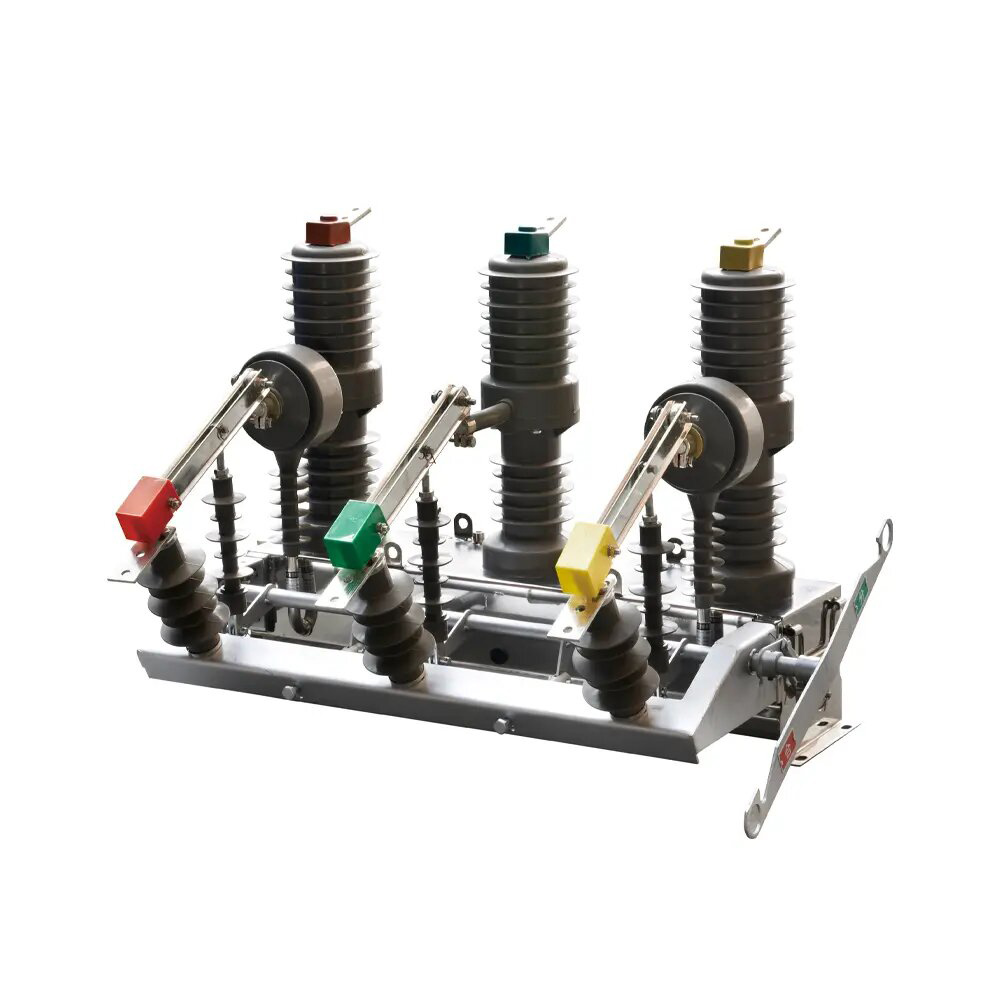

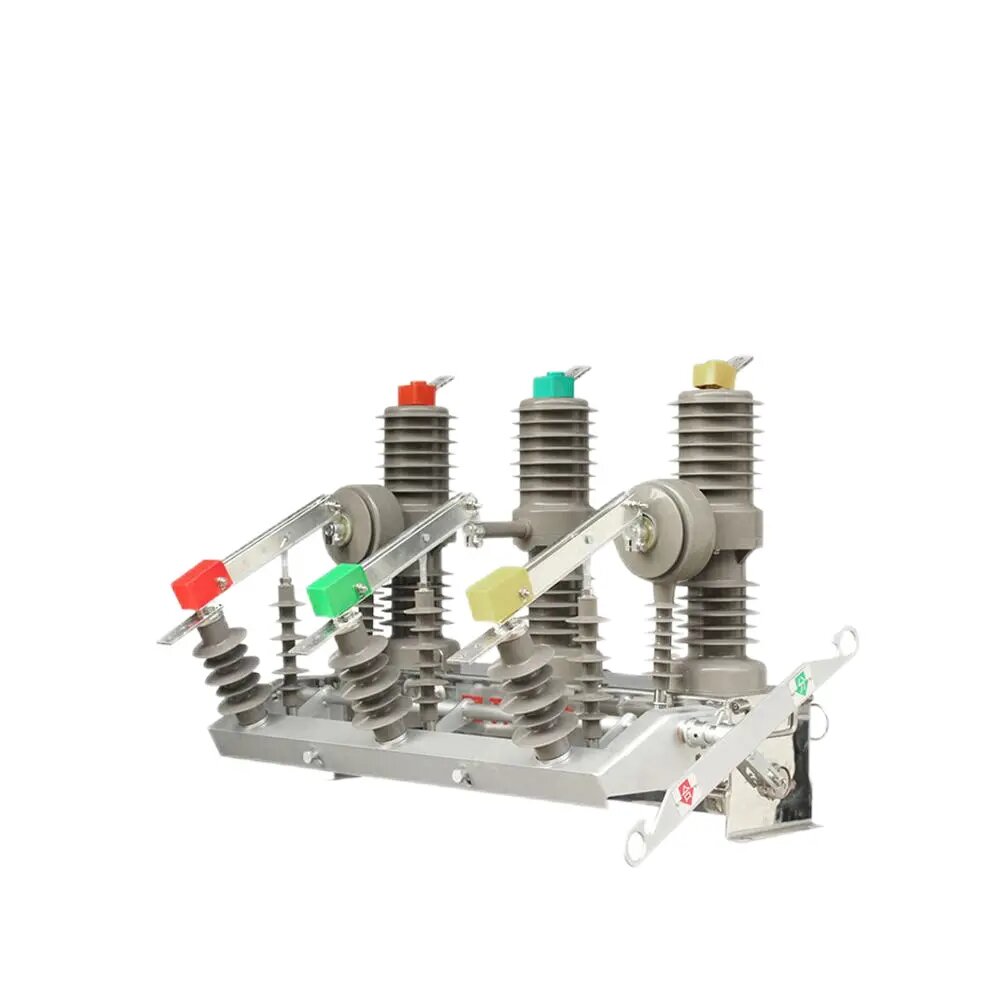

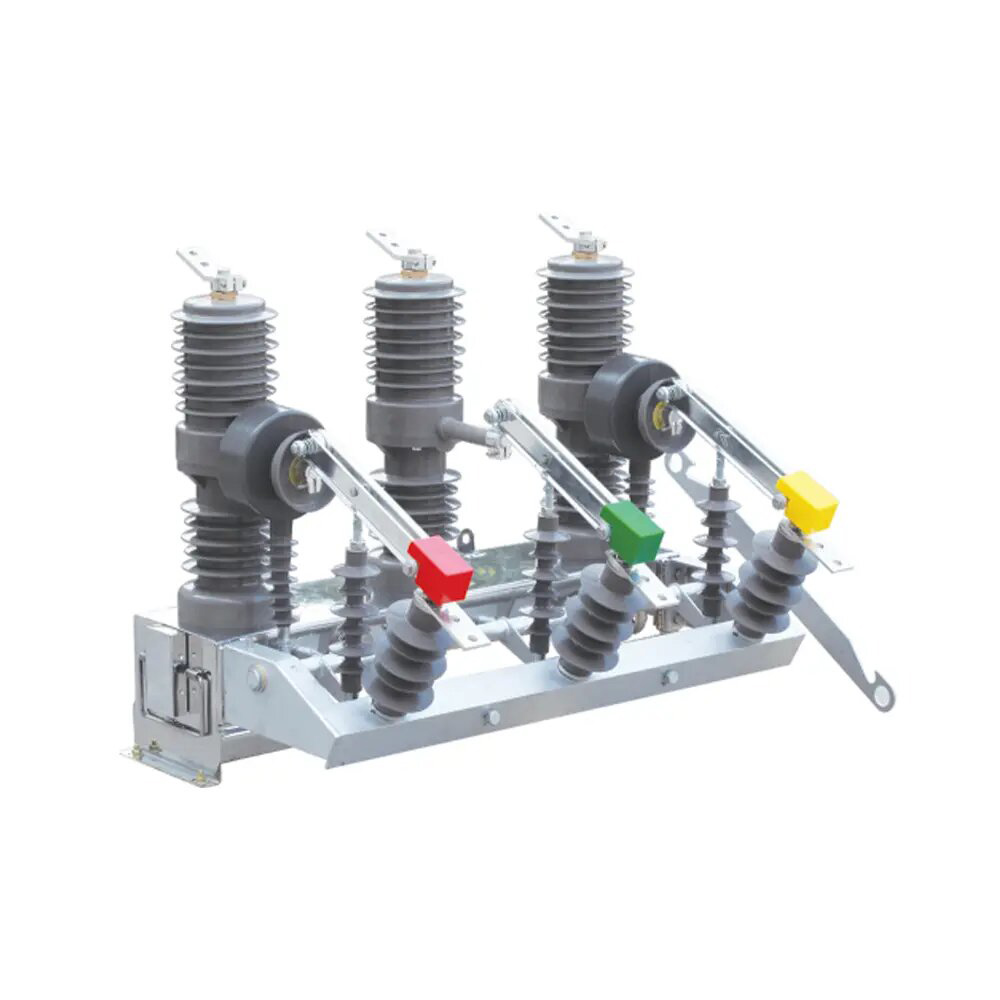

ZW32-12 Disjoncteur de circuit à vide en plein air avec Controller Auto Recloser

ZW32-12 Disjoncteur de circuit à vide en plein air avec Controller Auto Recloser

Le disjoncteur de circuit à vide en plein air ZW32-12 (ci-après dénommé disjoncteur) est un équipement de distribution d'alimentation en plein air avec une tension nominale de 12 kV et un AC triphasé 50Hz. Il est principalement utilisé pour briser et fermer le courant de charge, le courant de surcharge et le courant de court-circuit dans le système d'alimentation. Il convient à la protection et au contrôle dans les systèmes de sous-station de sous-station et d'industrie et d'exploitation minière, et les lieux où les réseaux d'électricité ruraux fonctionnent fréquemment.

Les disjoncteurs de circuits de vide à vide à haute tension de la série ZW32-12 sont conformes à GB 1984 «disjoncteurs de circuit à haute tension» et à la Commission électrotechnique internationale CEI 60056 «Disjonction de circuits AC à haute tension» et autres normes.

Le disjoncteur a les caractéristiques de petite taille, léger, anti-condensation et sans entretien, et peut s'adapter aux conditions météorologiques difficiles et aux environnements sales.

ZW32-12 Disjacteur à vide MV extérieur est l'équipement de distribution extérieur avec tension nominale 12kV, triphasé AC 50Hz. Il est utilisé dans le système de distribution des entreprises et des entreprises industrielles et miniers pour la protection et le contrôle de l'utilisation. Il est également utilisé dans les lieux de réseau électrique rural avec un fonctionnement fréquent pour briser et fermer le courant de charge et le courant de charge et le courant de court-circuit du système d'alimentation.

L'isolation hors de l'interrupteur sous vide adopte le boîtier en caoutchouc de silicone, avec une durée de vie plus longue, une fiabilité plus élevée, une bonne résistance aux intempéries, une pratique pour le transport, une bonne note. Le mécanisme de fonctionnement adopte la miniaturisation, le mécanisme de fonctionnement à ressort élevé élevé, présente les avantages d'une structure simple, une durée de vie mécanique jusqu'à 10000 fois.

Ce disjoncteur et le contrôleur de circuit peuvent former un ensemble complet en tant que recloser, réalisez la télécommande, la télémétrie, la communication à distance, l'ajustement à distance quatre fonctions à distance. Peut être équipé de Power Electronics PT pour la télécommande de courte distance peut être équipé d'une alimentation à double puissance

Dispositif de commutation et système d'automatisation de rétroaction à réinstallation IntelligentAutomatique.

Norme: CEI 62271-100

Caractéristiques

1. Le disjoncteur adopte une structure de jambe de force triphasée, qui a les caractéristiques de la rupture des performances, pas de risque de combustion et d'explosion, sans entretien, petite taille, léger et durée de vie longue.

2. Le disjoncteur adopte une structure entièrement fermée avec de bonnes performances d'étanchéité, ce qui contribue à améliorer les performances de l'humidité et de l'anti-condensation, et est particulièrement adapté à une utilisation dans les zones froides ou humides.

3. Les piliers en trois phases et les transformateurs de courant utilisent une isolation solide en résine époxy extérieure importée ou utilisent une isolation solide en caoutchouc en caoutchouc de silicone à résine époxy domestique; Il a les caractéristiques de la résistance à haute et basse température, de la résistance ultraviolette et de la résistance au vieillissement.

4. Le mécanisme de fonctionnement adopte un mécanisme de fonctionnement à ressort miniaturisé, la puissance du moteur de stockage d'énergie est petite et la consommation d'énergie de l'ouverture et de la fermeture est faible; La transmission du mécanisme adopte le mode de transmission directe, le nombre de pièces est faible et la fiabilité est élevée. Le mécanisme de fonctionnement est placé dans une boîte de mécanisme scellé, qui résout le problème de la corrosion du mécanisme de fonctionnement et améliore la fiabilité du mécanisme.

5. Le fonctionnement d'ouverture et de fermeture du disjoncteur peut être utilisé manuellement ou électriquement et par télécommande. Il peut être adapté à un contrôleur intelligent pour réaliser l'automatisation de la distribution de puissance, et peut également être combiné avec Recloser pour former un recloser automatique et une sectionnaliteur.

6. Le disjoncteur peut être équipé de transformateurs de courant en trois phases ou triphasés pour une protection de surechard ou de court-circuit, et peut également fournir des signaux d'acquisition de courant au contrôleur intelligent; Les transformateurs actuels pour la mesure peuvent être ajoutés en fonction des besoins des utilisateurs.

7. Le disjoncteur peut être équipé d'un interrupteur d'isolement de liaison triphasé, et il y a une fracture visible lorsque l'interrupteur d'isolement est ouvert, et il est équipé d'un dispositif de verrouillage anti-désrafusion avec le corps du disjoncteur. Lorsque le disjoncteur est en position de clôture, l'interrupteur d'isolement ne peut pas être ouvert ou fermé; Le disjoncteur ne peut être utilisé que lorsque le couteau d'isolement est complètement fermé ou complètement ouvert. Les isolateurs du pilier des arrestres peuvent être connectés ensemble pour une entretien facile.

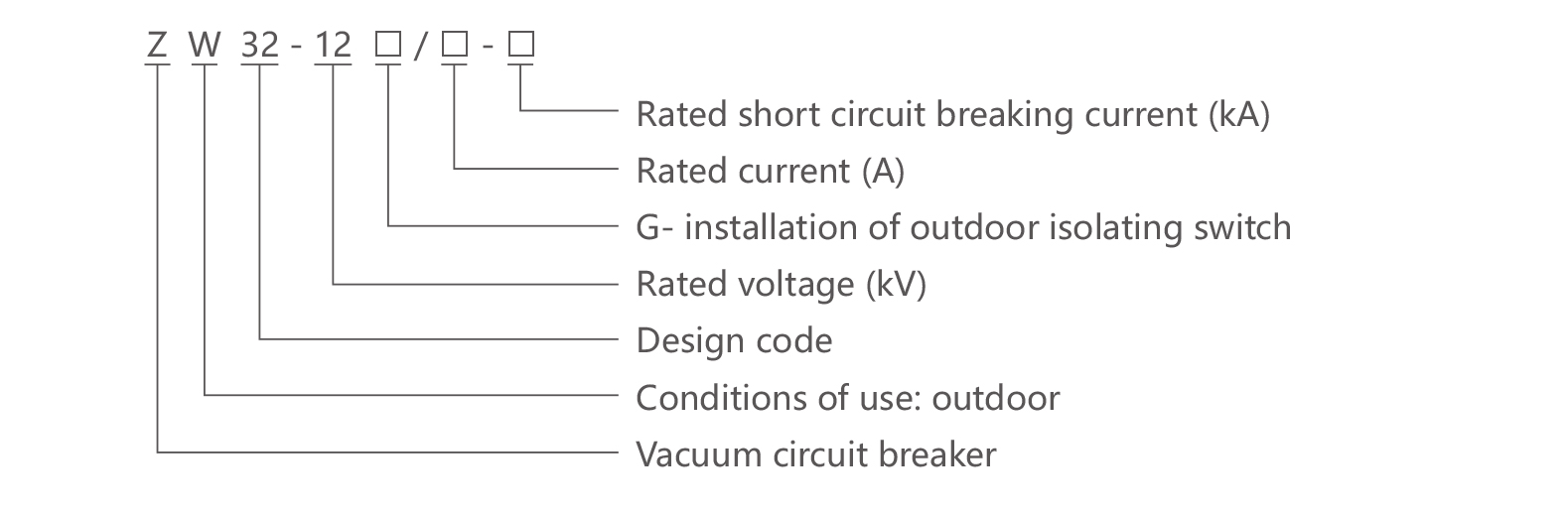

Sélection

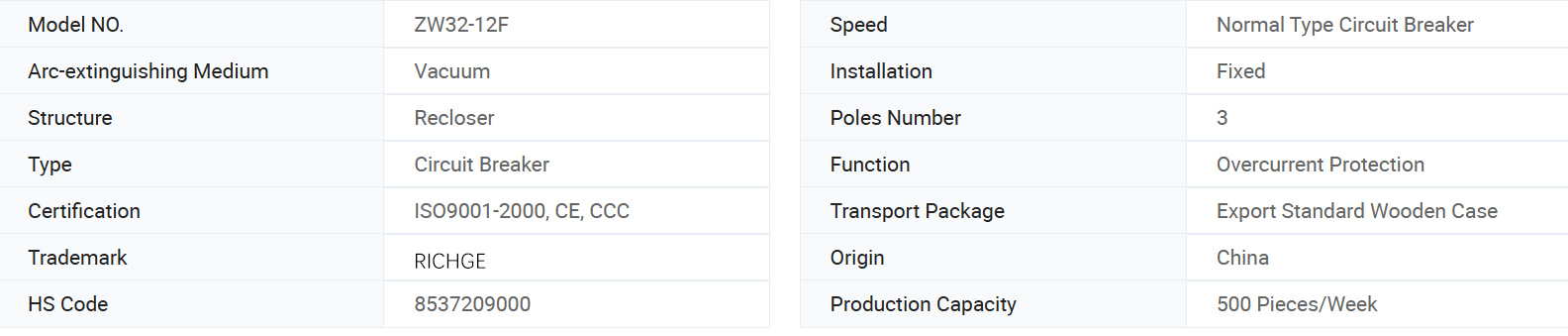

Informations de base.

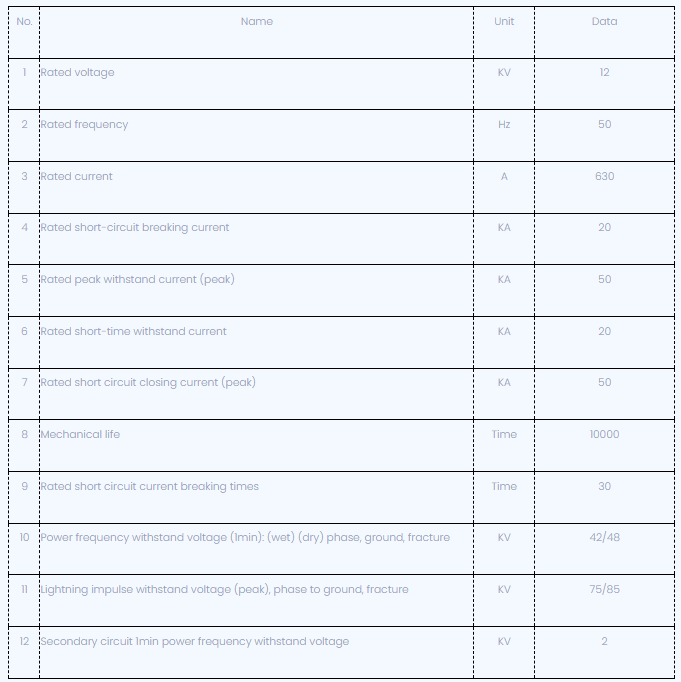

Paramètre technique

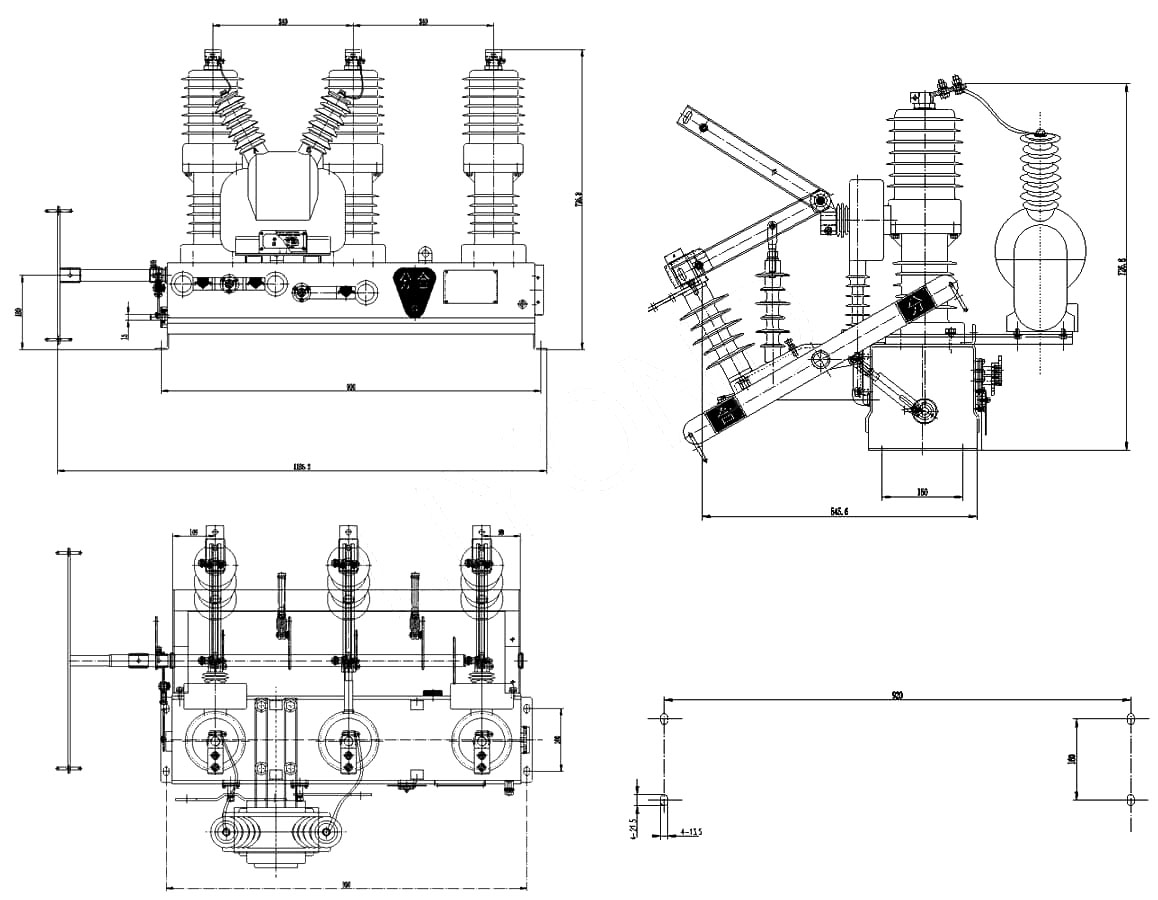

Dessin dimensionnel:

ZW32-12 Dimensions Référence

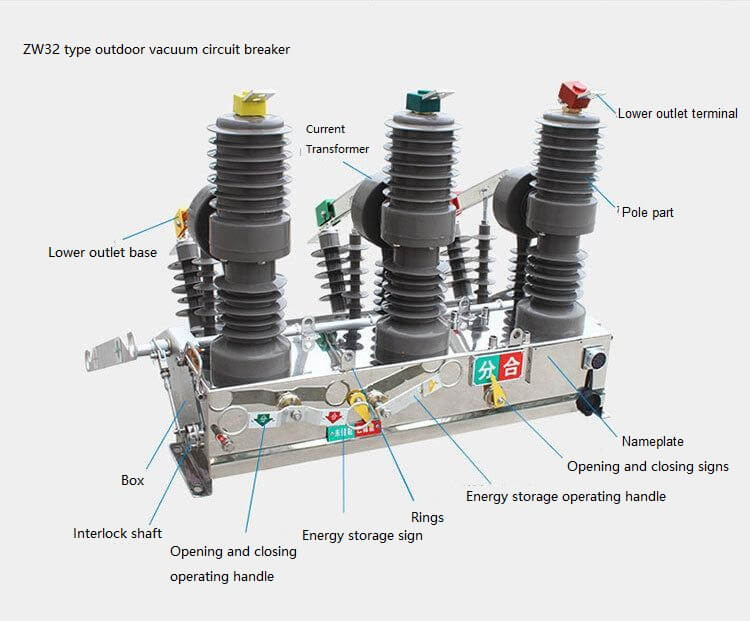

Référence de la structure ZW32-12

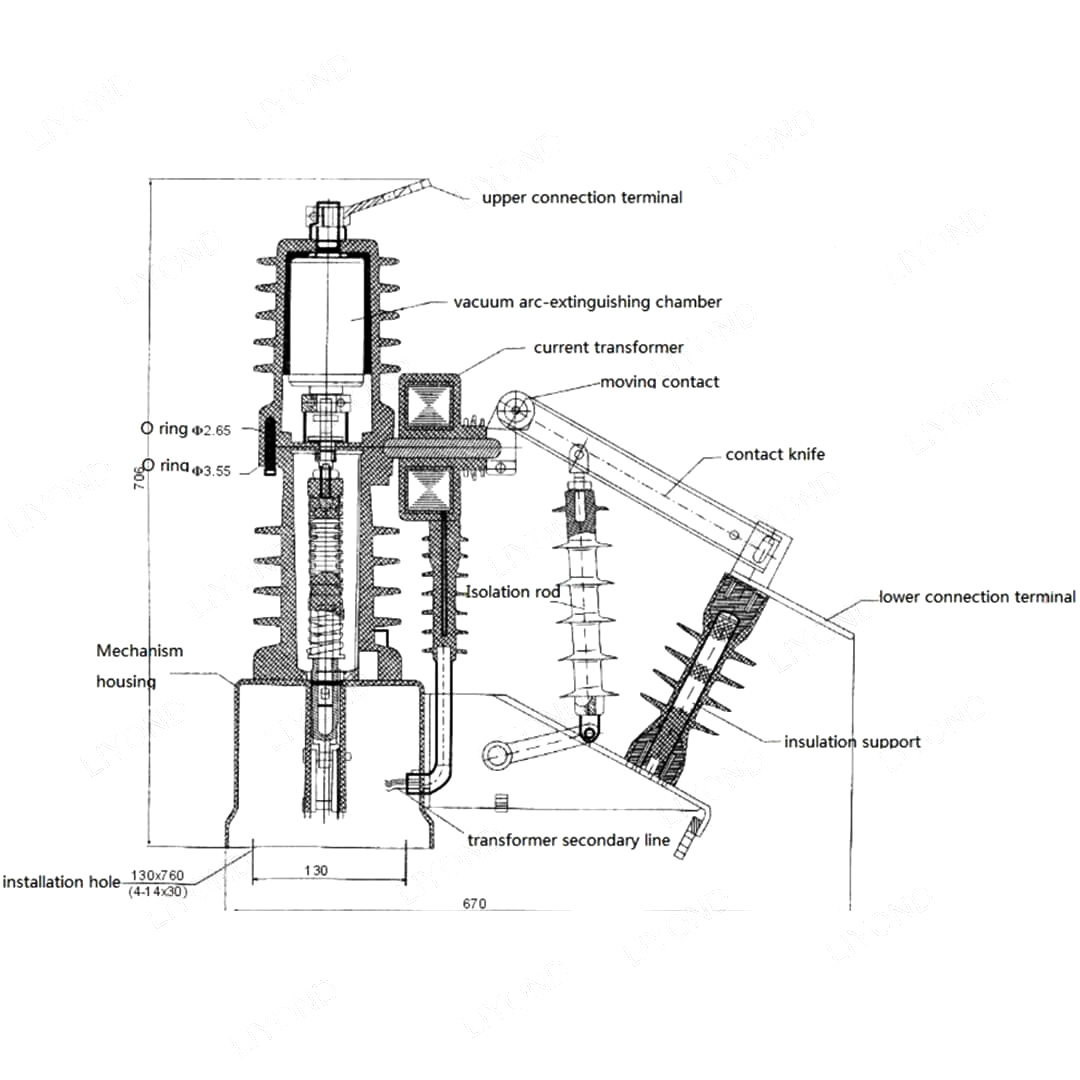

Structure de recloser automatique ZW32

Conditions de travail

1. Température de l'air ambiant: -40 ℃ ~ + 40 ℃;

2. Altitude: pas plus de 2000m;

3. L'air environnant peut être pollué par la poussière, la fumée, le gaz corrosif, la vapeur ou le spray salin;

4. La vitesse du vent ne dépasse pas 34 m / s (équivalent à 700pa sur la surface cylindrique);

5. Les vibrations ou le mouvement de la terre à partir de l'appareillage et de l'équipement de commande peuvent être ignorés;

6. Niveau de pollution: ⅲ
