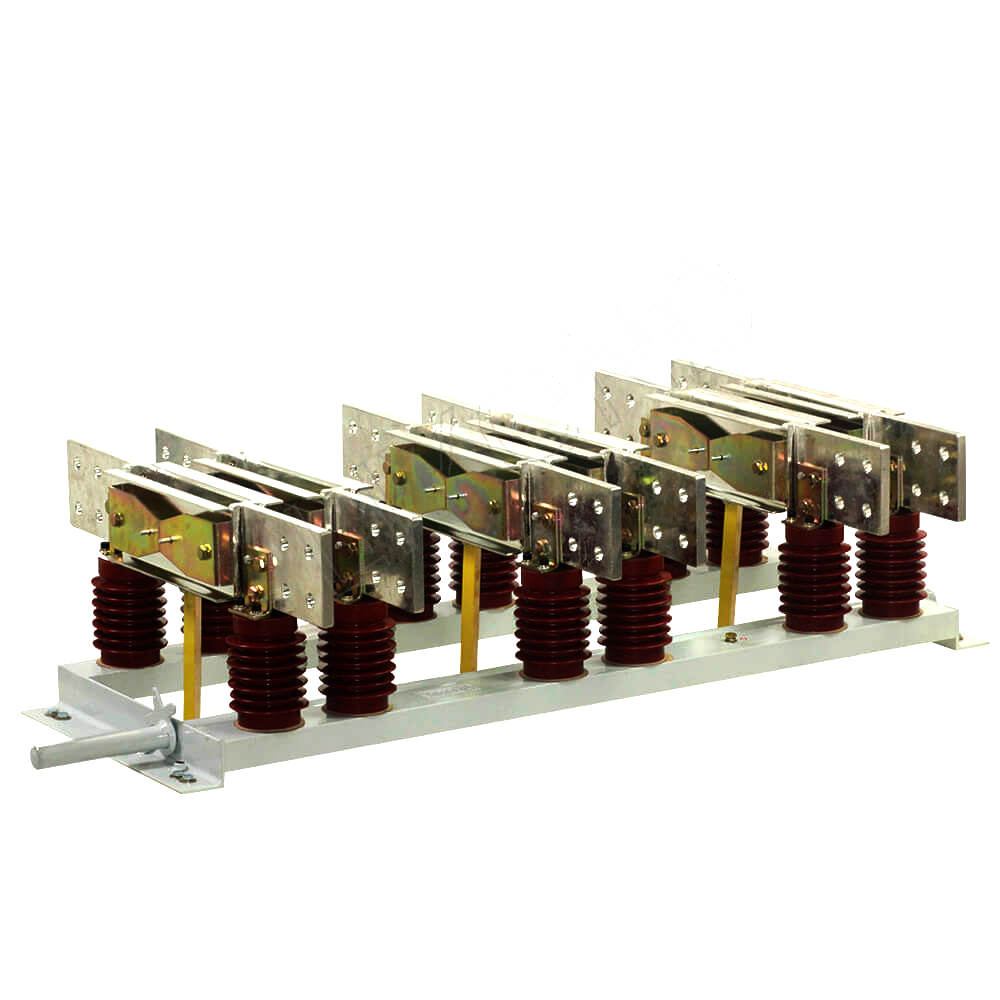

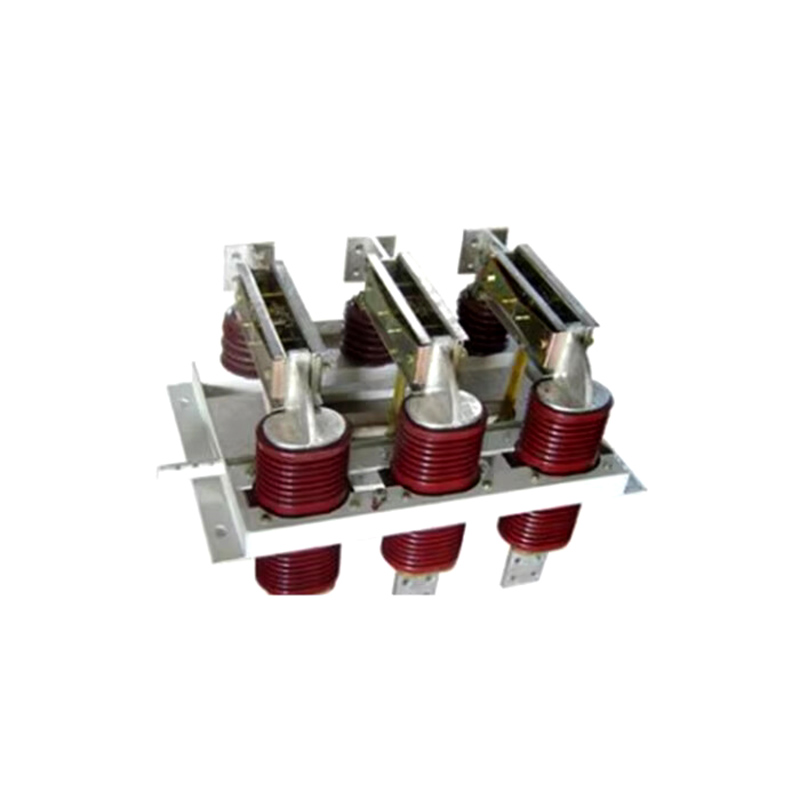

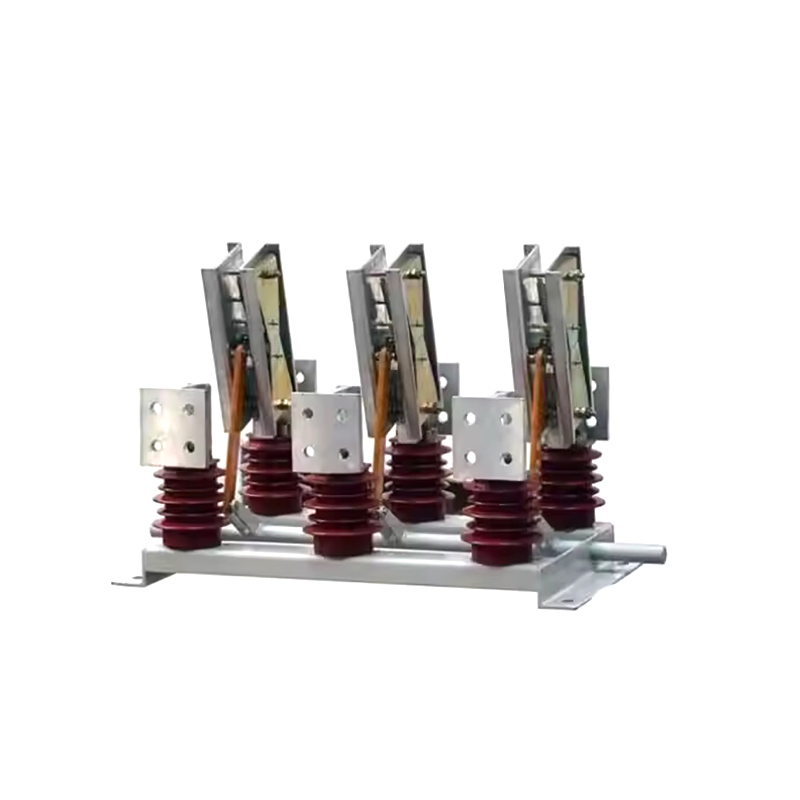

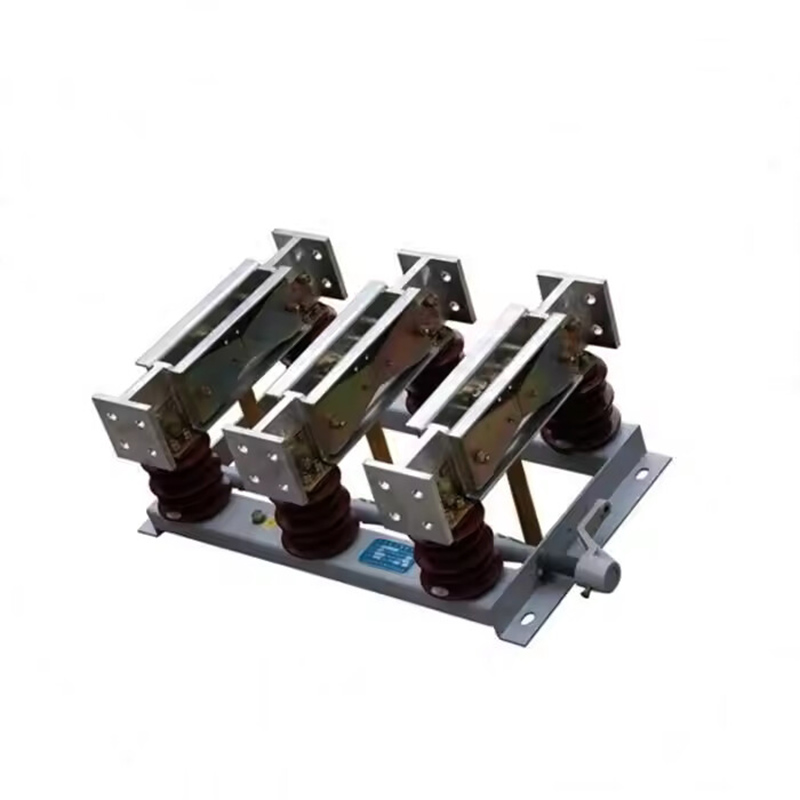

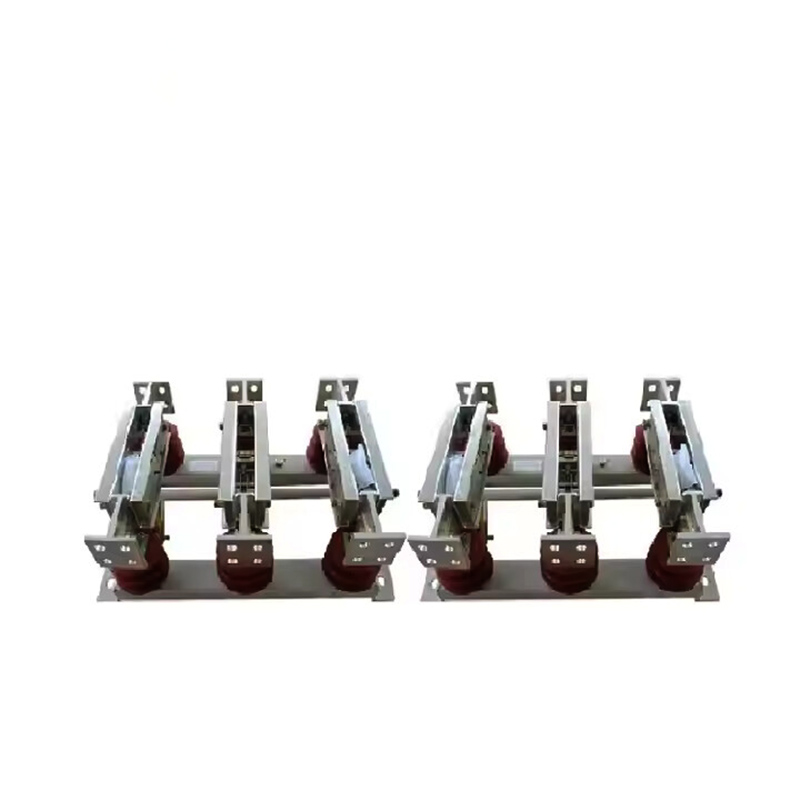

Interrupteur d'isolement triphasé GN22-12, 6300A, courant élevé, haute tension intérieure

Interrupteur d'isolement triphasé GN22-12, 6300A, courant élevé, haute tension intérieure

    L'appareillage de commutation haute tension intérieur à sectionneur haute tension de la série GN22-12 (C) (D) est utilisé dans les systèmes électriques avec une tension nominale de 12 kV, 50 Hz et moins, pour connecter, déconnecter ou convertir des lignes sous tension mais sans charge.

Mécanisme correspondant : équipé de CS6-1, CS6-2 et d'autres mécanismes de commande manuels, et des mécanismes de commande électriques peuvent également être utilisés.

   Cette série d'interrupteurs est actionnée par un mécanisme de commande manuel CS6-2 ou un mécanisme de commande électrique et peut être installée sur le côté gauche ou droit du sectionneur.

Caractéristiques structurelles

Ce produit est un interrupteur d'isolement à courant élevé avec une structure de couteau inférieur commun triphasé. Il adopte un prototype de verrouillage mécanique avec une action de fermeture et de contact en deux étapes, permettant d'obtenir un contact sans usure, une faible force de fonctionnement, une pression de contact élevée et une bonne stabilité thermique dynamique.

Domaines d'application :

Systèmes d'appareillage de commutation : utilisés dans les appareillages sous enveloppe métallique pour isoler et protéger les circuits électriques.

Équipement de distribution d'énergie : idéal pour une utilisation dans les sous-stations électriques, garantissant une isolation sûre du circuit pendant la maintenance.

Centrales électriques : utilisées dans les applications intérieures où une isolation électrique haute tension est requise pour des opérations et une maintenance sûres.

Postes de transformation : appliqués dans les sous-stations de transformation pour une isolation sûre des circuits de transformateur.

Installations d'énergie renouvelable : peuvent être utilisées dans le stockage d'énergie ou dans des systèmes d'énergie renouvelable comme les parcs solaires et éoliens pour la protection et l'isolation pendant la maintenance.

Conditions environnementales d'utilisation

1. Température de l'air ambiant : -15 ℃ ~ 40 ℃, température moyenne quotidienne ≦ 35 ℃.

2.Altitude ≦1000m.

3. Conditions de température :

Humidité relative moyenne quotidienne ≦95 %, pression de vapeur d'eau moyenne quotidienne ≦2,2 kPa ;

Humidité relative moyenne mensuelle ≦90 %, pression de vapeur d'eau moyenne mensuelle ≦1,8 kPa.

4. Intensité du tremblement de terre ≦8 degrés.

5. Lieux sans incendie, risque d'explosion, pollution grave, corrosion chimique et vibrations sévères.

Remarque : Si les conditions d'utilisation du produit dépassent les dispositions ci-dessus, l'utilisateur doit négocier et déterminer avec l'entreprise.

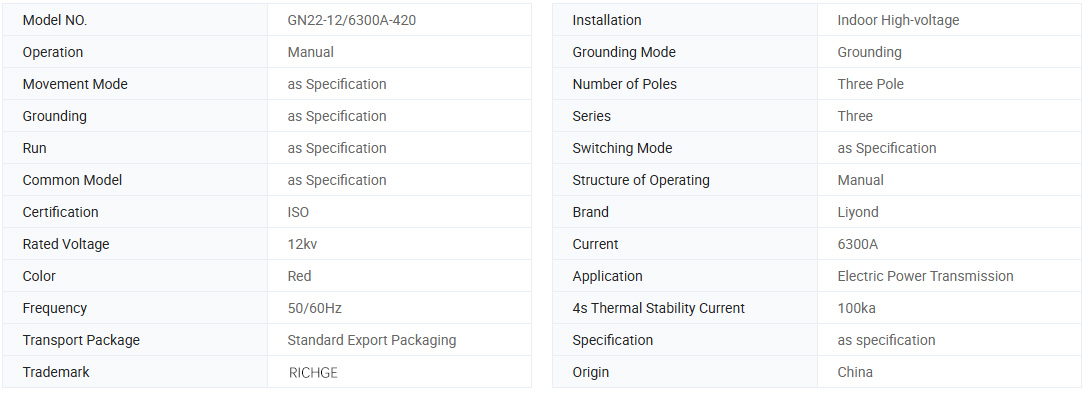

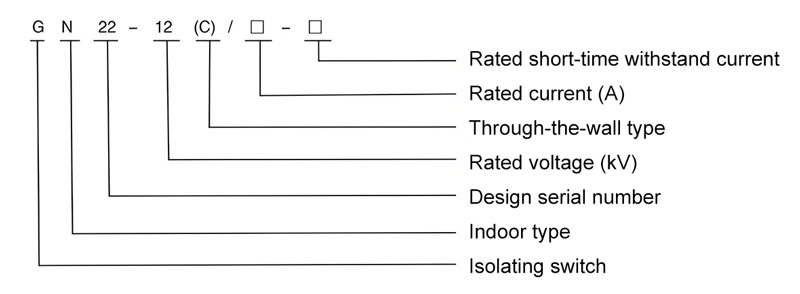

Informations de base.

Décrire l'affichage

Paramètre technique

Modèle.	Tension nominale	Courant nominal	Courant de stabilité thermique sur 4 secondes (valeur efficace) kA	Courant de stabilité dynamique (valeur de crête) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

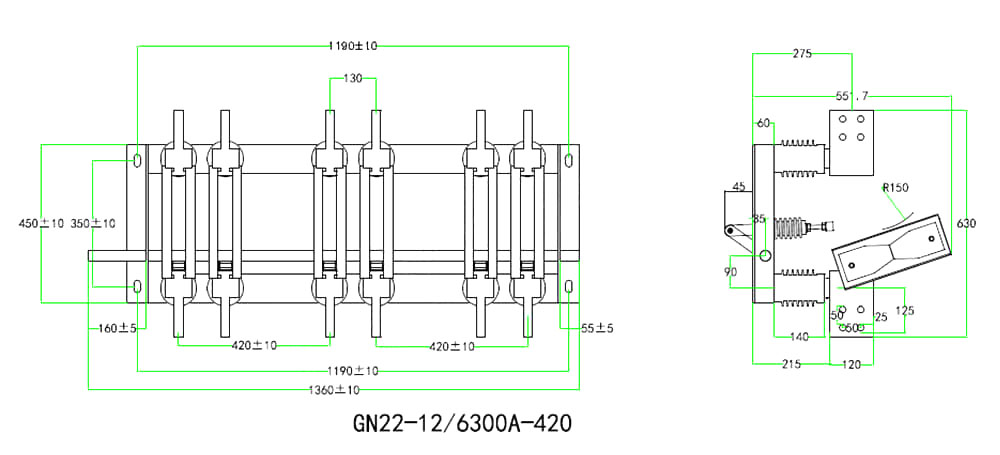

Référence du dessin coté (6300A)
