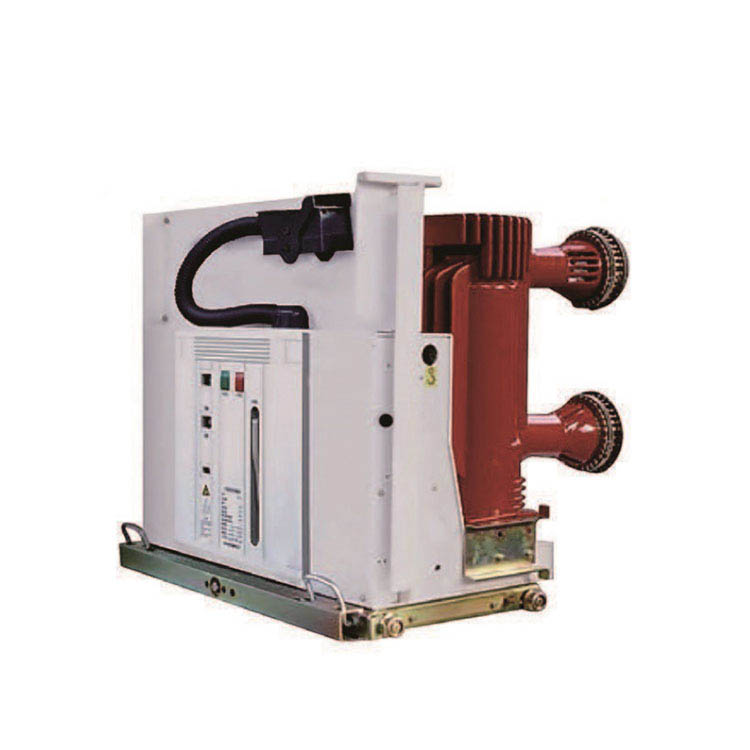

VSG-24 Type de pôle embarqué Brexer d'intérieur VCB Brexer 24kV
Aujourd'hui, ces principes forment la base de notre succès en tant qu'activité moyenne de taille moyenne internationale pour le cabinet de distribution de sous-station de transformateur, l'appareillage de l'armoire à basse tension, le ransformateur triphasé. Vous obtiendrez notre réponse professionnelle dans les 8 heures. Faites-nous confiance, vous ne perdrez jamais de cœur. Nous servons la société et les utilisateurs avec l'idée du développement de l'industrialisation. Depuis notre établissement, nous avons établi des relations coopératives à long terme avec de nombreuses entreprises avec des produits de haute qualité, des prix raisonnables et d'excellents services.

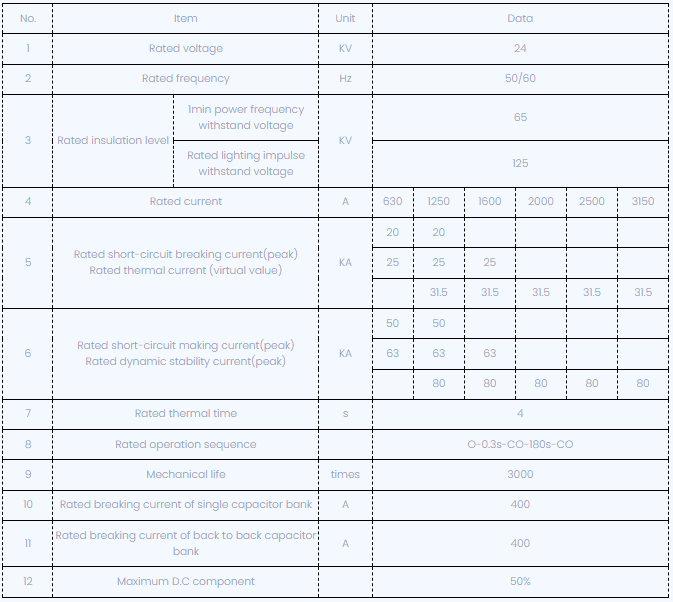

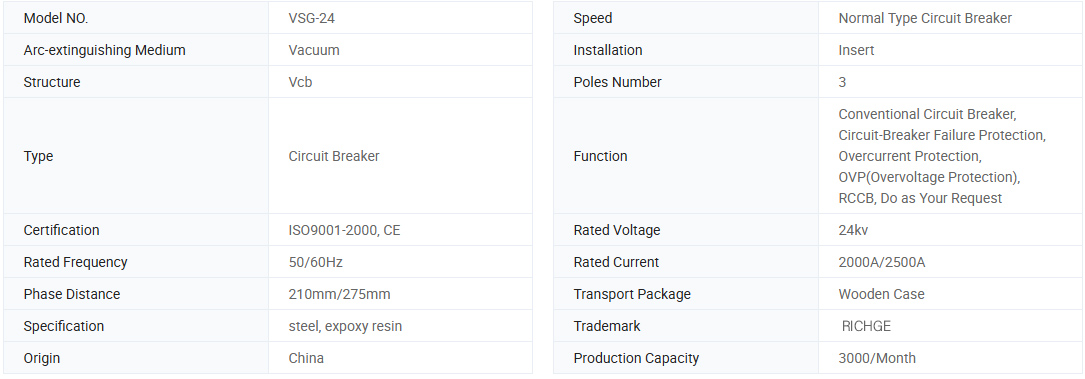

La série VSG-24 de disjoncteur à vide à haute tension intérieure avec des pôles intégrés est un équipement de distribution de puissance intérieure triple A.C 50Hz avec la tension nominale de 24 kV. Il est utilisé pour protéger et contrôler les équipements électriques dans les domaines de l'industrie et de la Ming Enterprise, des centrales électriques et de la sous-station.
Le circuit conducteur principal de ce brise-vide à vide utilise un poteau intégré, assorti à une organisation modulaire et à la poignée intégrée de stockage d'énergie. La disposition globale est raisonnable, parfaitement avec la brièveté et réalise vraiment la durée de vie et la vie mécanique et électrique plus longue.
Disjoncteur à vide en intérieur
Les disjoncteurs à vide à vide à se retrouver intérieurs conviennent aux systèmes d'alimentation CA triphasés avec des tensions nominales jusqu'à 12 ~ 24 kV et une fréquence 50/60 Hz. Ils sont largement utilisés dans les centrales électriques, les sous-stations, les pétrochimiques, la métallurgie, la fabrication et d'autres industries, les aéroports, les zones résidentielles, etc. Contrôler et protéger les équipements électriques, en particulier pour les occasions qui doivent être utilisées rarement avec un courant de court-circuit de courant classé ou multi-circuit. Il peut être installé dans des appareils de commutation isolés intérieurs tels que Kyn28 ou AMS.
Le disjoncteur est en technologie APG mature. L'application du terminal VD4 garantit que le terminal intérieur est plus fiable dans tout environnement de fonctionnement. VD4 peut répondre pleinement aux exigences de GB, DL, IEC, DIN, VDE et les normes d'autres pays industriels avancés.
Le disjoncteur du vide se compose principalement de trois parties: chambre d'extinction à arc à vide, mécanisme de fonctionnement, support et autres composants.
1. Chambre d'extinction à arc à vide
Selon les différents types de commutateurs, il existe des chambres d'extinction d'arc sous vide en céramique avec des écrans externes, de petites chambres d'extinction à arc à vide avec des champers magnétiques longitudinaux en forme de tasse scellée intermédiaire et des chambres d'extinction de bulle en verre scellé intérieure. La structure de base est la suivante:
1) Coque d'isolation étanche à l'air: le système d'isolation étanche à l'air composé d'un cylindre d'isolation hermétique en céramique, en verre ou microcristallin en verre, un couvercle d'extrémité mobile, un couvercle d'extrémité fixe et un tuyau ondulé en acier inoxydable est un récipient étanché à l'aspirateur. Pour assurer l'étanchéité de l'air, en plus des procédures de fonctionnement strictes dans le type d'étanchéité, le matériau lui-même est également nécessaire pour avoir une petite respirabilité et une libération de gaz interne.
2) Système conducteur: il est composé d'une tige conductrice fixe, d'une surface à arc à course fixe, d'un contact fixe, d'un contact mobile, d'une surface d'arc mobile et d'une tige conductrice mobile. La structure de contact peut être à peu près divisée en trois types: contact cylindrique, rainure de contact magnétique transversale de la surface incurvée avec forme de spirale et contact longitudinal magnétique. À l'heure actuelle, ce type de chambre d'extinction d'arc adopte une technologie de champ magnétique longitudinal, qui a une capacité d'extinction d'arc solide et stable.
3) Système de blindage: le couvercle de blindage est un composant indispensable dans la chambre d'extinction de l'arc à vide, et il existe différents types de couvercle de blindage, tels que le couvercle de blindage principal entourant le point de contact, le couvercle de blindage de tuyau ondulé et le couvercle de blindage d'égalisation de la tension. La fonction de la couverture de blindage principale est la suivante: ① pour empêcher les produits de éclabousser sur la paroi intérieure de la coquille d'isolation pendant le processus d'arc, réduisant ainsi la résistance à l'isolation de la coquille. ② Améliorer l'uniformité de la distribution des champs électriques dans la chambre d'extinction de l'arc est bénéfique pour réduire la résistance du champ local et favoriser la miniaturisation de la chambre d'extinction de l'arc à vide condensant les produits d'arc et absorber une certaine énergie d'arc est bénéfique pour la récupération de la résistance diélectrique de l'espace d'arc.
2. Mécanisme de fonctionnement
Selon les différents types de disjoncteurs, différents mécanismes de fonctionnement sont utilisés. Les mécanismes de fonctionnement communs comprennent le mécanisme de fonctionnement du ressort (VS1), le mécanisme de fonctionnement de l'aimant permanent et le mécanisme de fonctionnement de la combinaison (VBD).
Autres pièces: véhicules de châssis, supports d'isolation, isolateurs, etc.
Quelles sont les caractéristiques des disjoncteurs de vide
(1) une forte capacité de rupture, jusqu'à 50ka; Après fracture, le milieu entre les fissures se rétablit rapidement et il n'est pas nécessaire de remplacer le milieu.
(2) La distance d'ouverture de contact est petite. La distance de rupture de contact du disjoncteur de vide de 10 kV n'est que d'environ 10 mm. La puissance de fonctionnement requise est petite, l'action est rapide, le mécanisme de fonctionnement peut être simplifié et la durée de vie peut être prolongée. Généralement, l'entretien n'est pas requis pendant environ 20 ans.
(3) Temps d'extinction à arc court, tension à faible arc, faible énergie à arc, perte de contact faible et multiples interruptions.
(4) La tige de guidage mobile a une petite inertie et convient à un fonctionnement fréquent.
(5) Lors de l'exploitation de l'interrupteur, le bruit d'action est faible, ce qui le rend adapté à une utilisation urbaine.
(6) Les milieux d'extinction des arcs ou d'isolation n'utilisent pas d'huile et il n'y a pas de risque d'incendie ou d'explosion.
(7) La tête de contact est une structure entièrement scellée, qui ne réduira pas ses performances en raison de l'influence de l'humidité, de la poussière et des gaz nocifs. Fonctionnement fiable et performances stables en marche. En tant que composant indépendant, la chambre d'extinction de l'ARC est facile à installer et à déboguer.
(8) Pendant la durée de vie du disjoncteur de vide, la partie de contact ne nécessite pas de maintenance et d'inspection. Même si l'entretien et l'inspection sont effectués, le temps requis est très court.
(9) L'arc est éteint dans un récipient fermé, et l'arc et le gaz chaud ne sont pas exposés.
(10) équipé de plusieurs fonctions de recul, adaptées aux besoins d'application des réseaux de distribution
Avantage:
 |
A) Température de l'air: température la plus élevée: + 40ºC; Température la plus basse: -25ºC
b) Humidité: l'humidité moyenne mensuelle est de 95%; L'humidité moyenne quotidienne est de 90%.
c) Altitude: hauteur d'installation maximale: 2500m
d) Il n'y a évidemment pas d'air ambiant pollué par des gaz corrosifs et combustibles, de la vapeur, etc.
Q: Puis-je avoir des prix de vos produits?
R: Bienvenue. N'hésitez pas à nous envoyer une demande ici. Nous vous répondrons dans les 24 heures.
Q: Puis-je obtenir un échantillon avant la commande en vrac?
R: Oui, nous accueillons un exemple de commande pour tester et vérifier la qualité. Les échantillons mixés sont acceptables.
Q: Pouvons-nous imprimer le nom de notre logo / entreprise sur les produits?
R: Oui, bien sûr, nous acceptons OEM, alors nous avons besoin de vous pour nous fournir une autorisation de marque
Q: Acceptez-vous la personnalisation des produits?
R: Oui, bien sûr, veuillez fournir des dessins ou des paramètres spécifiques, nous vous citerons après l'évaluation
Q: Quel est le délai?
R: Le délai dépend des quantités commandées, généralement dans les 7 à 20 jours suivant la réception du paiement.
Q: Quelles sont vos conditions commerciales?
R: Nous acceptons EXW, FOB, CIF, FCA, etc.
Q: Quel est votre mode de paiement?
R: Nous acceptons T / T, Western Union, PayPal, irrévocable L / C à vue, etc.
Q: Inspectez-vous les produits finis?
R: Oui, chaque étape de production et de produits finis sera publiée par le département QC avant l'expédition. Et nous fournirons des rapports d'inspection des marchandises pour votre référence avant l'expédition
Q: Comment résoudre les problèmes de qualité après les ventes?
R: Prenez des photos des problèmes de qualité et envoyez-nous notre vérification et notre confirmation, nous vous ferons une solution satisfaite dans les 3 jours.
