Introduction détaillée aux isolateurs haute tension Richge Technology

     En tant que fabricant professionnel avec 37 ans d'expérience approfondie dans le domaine des équipements électriques,Richge Technology (Ningbo Richge Technology Co., Ltd., logo anglais de la marque « Richge »)repose sur une accumulation technique mature et un contrôle de qualité strict. Ses produits isolants haute tension couvrent l'ensemble des niveaux moyenne et haute tension, desservant largement les systèmes électriques, la distribution d'énergie industrielle et d'autres scénarios. Le système de produits est construit autour de trois avantages fondamentaux : « des performances d'isolation fiables, une forte adaptabilité environnementale et des capacités de personnalisation exceptionnelles ». Ce qui suit est une introduction détaillée sous cinq aspects : le positionnement du produit, les principales catégories de produits, les caractéristiques techniques, les scénarios d'application et l'assurance qualité.

1. Positionnement du produit et plage de couverture de tension

     Les isolateurs haute tension de Richge Technology se concentrent sur les principaux besoins d'isolation des équipements de transmission et de distribution d'énergie, et se concentrent sur « l'adaptation de scénarios complets de moyenne et haute tension ». Les niveaux de tension couvrent les trois gammes principales de moyenne et haute tension de 12 kV, 24 kV et 35 kV (en s'adaptant aux systèmes moyenne tension courants dans les réseaux électriques domestiques). Dans le même temps, il a la capacité de personnaliser des solutions d’isolation pour des niveaux de tension plus élevés pour des besoins particuliers. Positionnés comme des « composants de support clés pour les équipements haute tension », les produits sont principalement fournis aux fabricants de machines complètes telles que des appareillages haute tension, des équipements de sous-stations et des interrupteurs de mise à la terre, ainsi qu'aux clients de l'ingénierie électrique et des projets industriels. Ce sont des composants essentiels pour garantir « la sécurité de l’isolation et un fonctionnement stable » des systèmes haute tension.

2. Catégories de produits de base et paramètres techniques

      Selon les informations publiques sur les produits, les isolateurs haute tension de Richge Technology peuvent être divisés en trois séries principales. Chaque catégorie est ciblée pour s'adapter à différents scénarios haute tension en termes de conception structurelle, de sélection des matériaux et d'indicateurs de performance :

2.1 Série d'isolation haute tension 12 kV (modèle de base moyenne tension grand public)

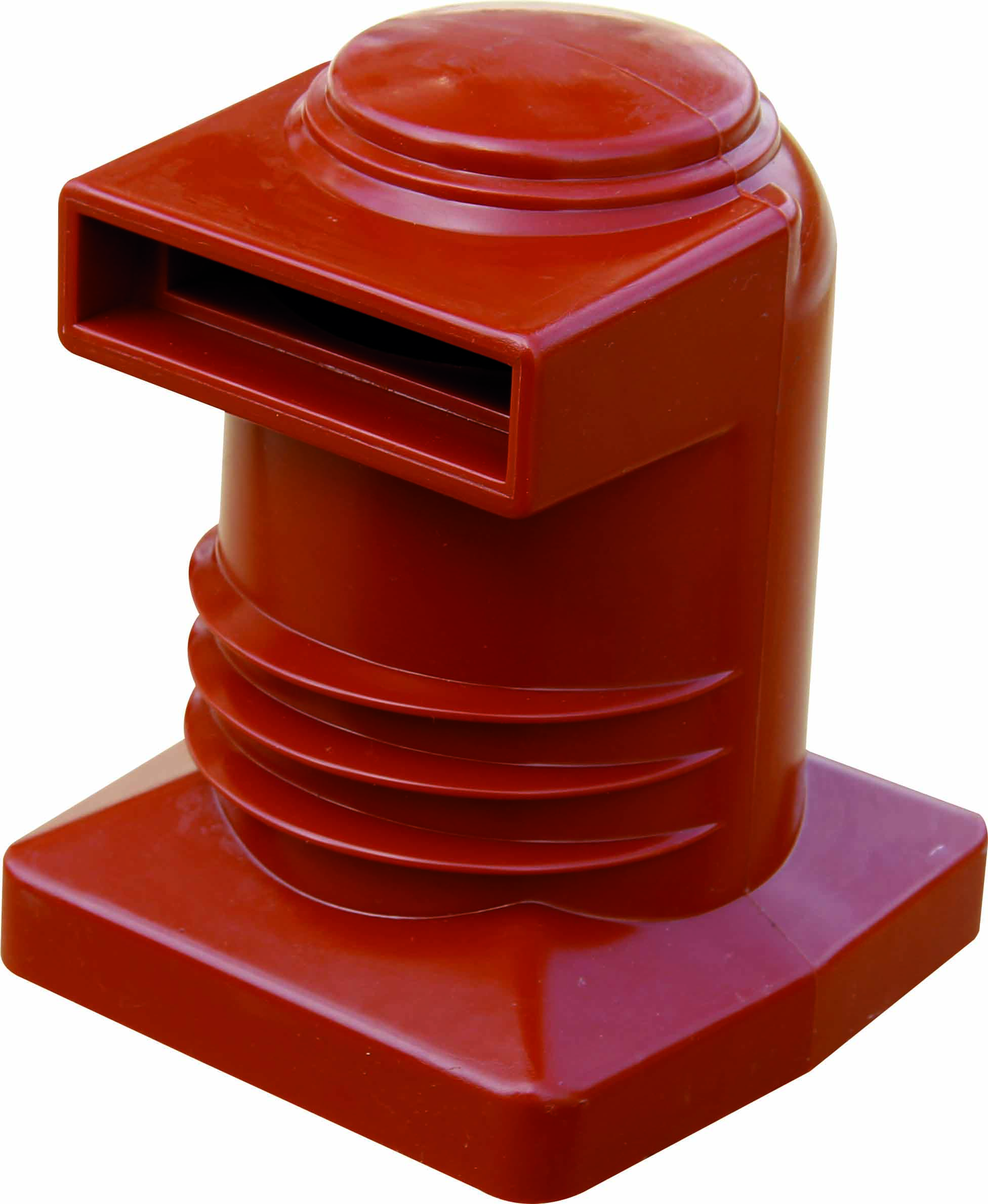

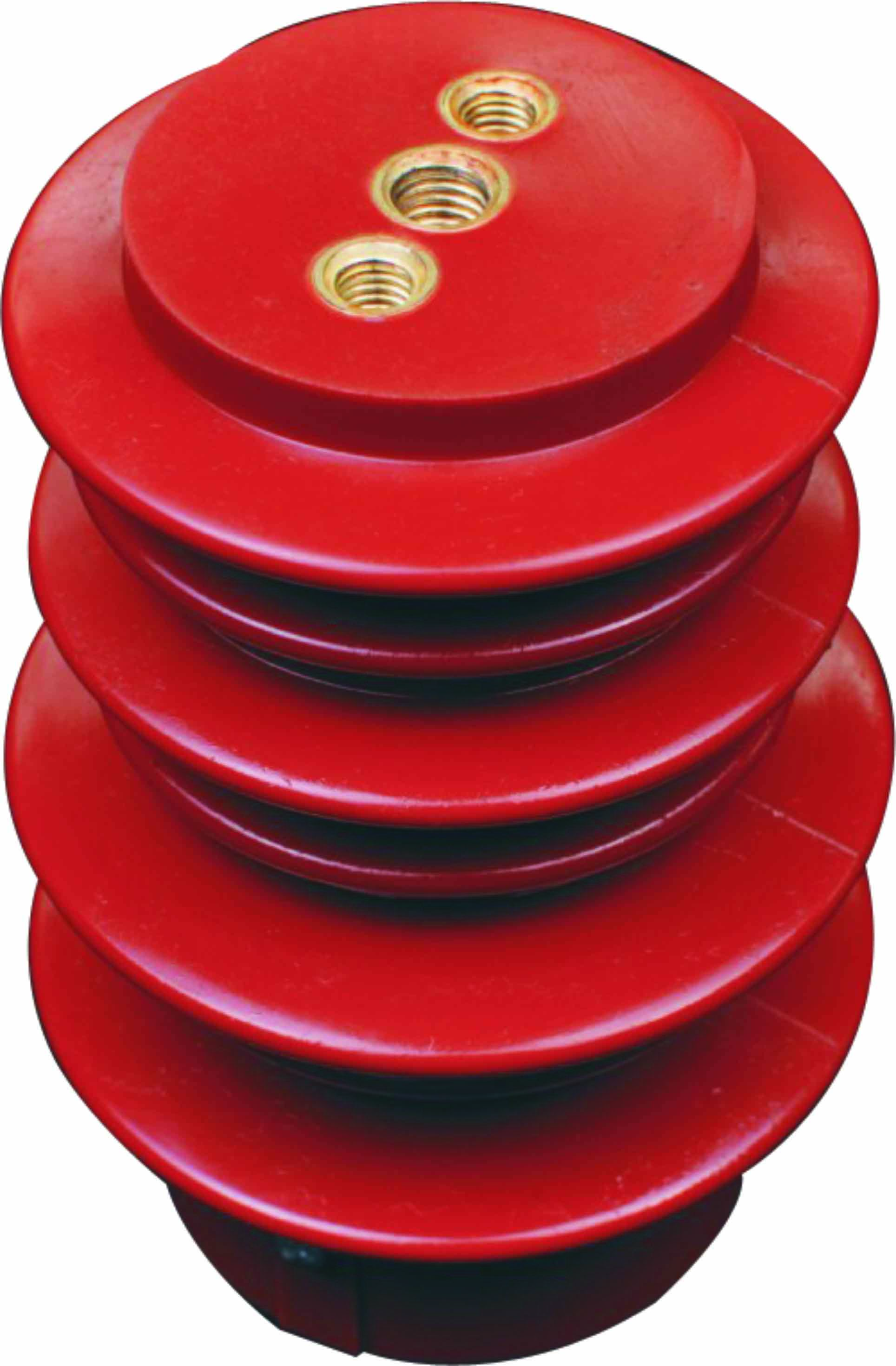

     •Produits de base :Isolateurs de la série JYZ (les modèles incluent JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), supports d'isolation dans l'appareillage de commutation, couvercles d'isolation des contacts

     •Caractéristiques du matériau :Adoptant une résine époxy ou du polyéthylène réticulé (XLPE) comme matériau de base, il présente d'excellentes performances de perte diélectrique (facteur de perte diélectrique tanδ ≤ 0,003 à 20 ℃), une résistance au claquage (≥ 20 kV/mm) et est résistant aux UV et au vieillissement, s'adaptant aux environnements extérieurs ou fermés à long terme.

     •Fonctions clés :Principalement utilisé dans les armoires d'appareillage de commutation et de réseau en anneau de 12 kV pour réaliser l'isolation électrique et le support mécanique des contacts et des barres omnibus haute tension, empêcher les fuites ou les lignes de fuite et résister aux contraintes électriques transitoires générées par les opérations de commutation dans l'armoire.

    • Caractéristiques de spécification :Structure compacte, s'adaptant aux appareillages 12 kV grand public (tels que les séries KYN28, XGN). Certains modèles ont une conception de rainure de positionnement pour une installation rapide et un positionnement précis.

2.2 Série d'isolation haute tension 24 kV (modèle avancé moyenne-haute tension)

     •Produits de base :Isolateurs GIS (isolateurs d'espacement/isolateurs barrière), passages de câbles, cloisons isolantes

     •Points forts techniques :

1.        Les isolants adoptent un « processus de moulage intégré » sans espaces d'épissage, éliminant ainsi les défauts d'isolation causés par des défauts structurels ;
2.        Les traversées de câbles ont des couches de blindage intégrées pour optimiser la distribution du champ électrique et éviter les pannes causées par une intensité de champ locale excessive ;
3.       Les cloisons isolantes ont une « conception anti-pollution double face » avec une ligne de fuite ≥315 mm (conforme à la norme GB/T 16927.1), s'adaptant aux environnements avec un niveau de pollution Ⅲ et supérieur.

• Indicateurs de performance :Courant de tenue de courte durée nominal ≥ 25 kA/4 s, courant de tenue de crête nominal ≥ 63 kA et performances d'isolation stables dans la plage de température de -30 ℃ ~ + 80 ℃.

2.3 Série d'isolation haute tension 35 kV (modèle haut de gamme moyenne-haute tension)

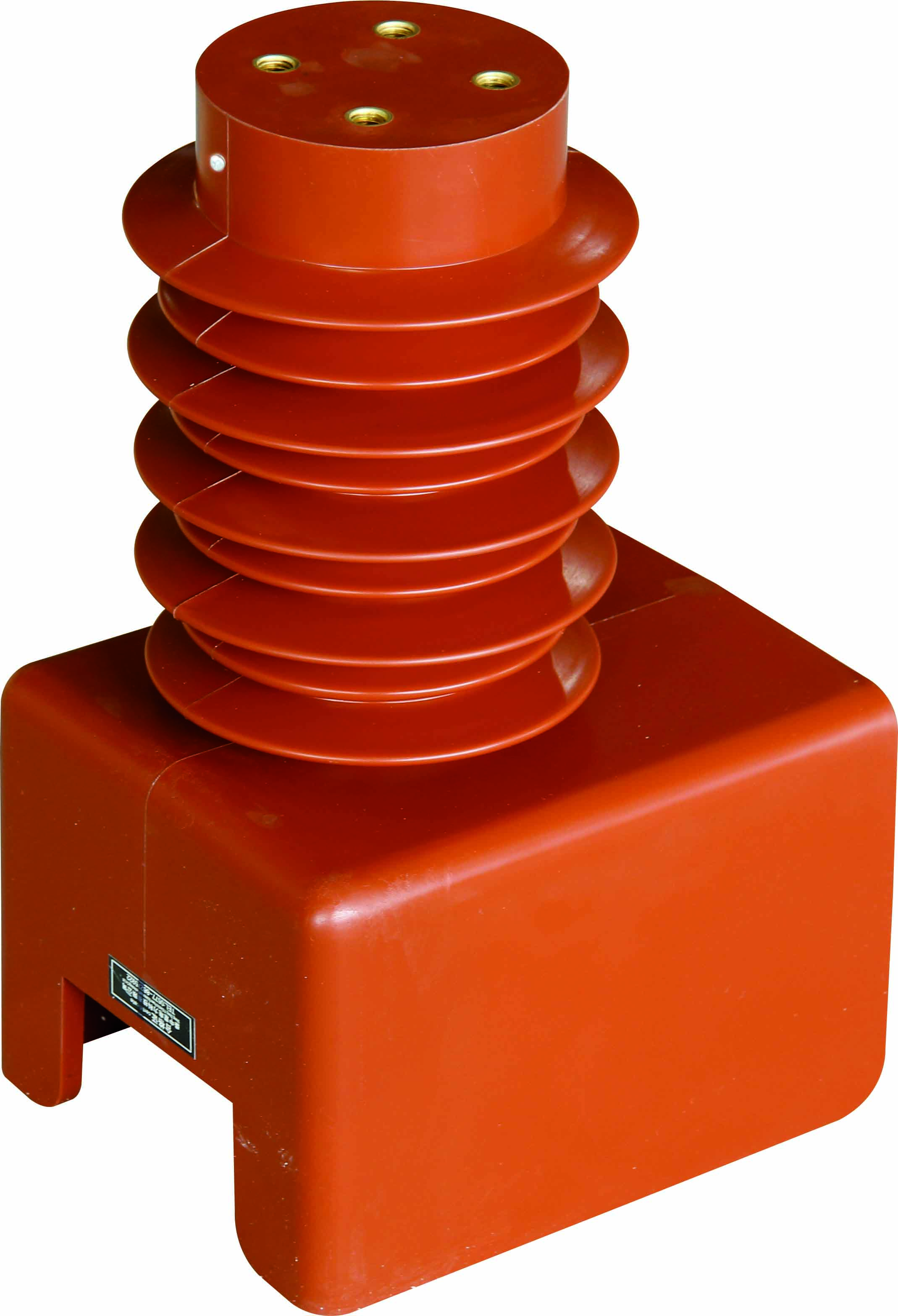

     •Produits de base :Isolateurs de pôles à étanchéité solide pour disjoncteurs à vide, supports d'isolation pour interrupteurs de mise à la terre haute tension, bagues d'isolation pour lignes de départ de transformateur

     •Avantages principaux :

1.        Les isolateurs de poteaux scellés solides adoptent le « processus de gel sous pression automatique APG », la résine époxy durcit uniformément et la teneur en bulles internes ≤ 0,1 %, garantissant l'absence de décharge partielle sous haute tension (valeur de décharge partielle ≤ 10 pC à 1,73 U₀) ;
2.        Les supports d'isolation pour les interrupteurs de mise à la terre prennent en compte les « performances d'isolation et la résistance mécanique » avec une résistance à la flexion ≥ 120 MPa, qui peuvent résister aux impacts mécaniques pendant le fonctionnement de l'interrupteur de mise à la terre ;
3.         Les traversées adoptent une « structure d'isolation composite » (fibre de verre époxy + jupe parapluie en caoutchouc de silicone), résistante au brouillard salin et à la glace, adaptée aux sous-stations de 35 kV dans les zones côtières ou à haute altitude.

• Scénarios adaptatifs :Sous-stations extérieures de 35 kV, systèmes de distribution d'énergie haute tension dans les grandes installations industrielles (telles que la sidérurgie, l'industrie chimique), stations de surpression pour les énergies nouvelles (énergie photovoltaïque/éolienne).

3. Caractéristiques techniques de base des produits

     Les isolateurs haute tension de Richge Technology intègrent un certain nombre de technologies ciblées dans les matériaux, les processus et la conception structurelle pour répondre aux exigences strictes des scénarios haute tension :

3.1 Sélection des matériaux : concentration sur la double exigence « isolation élevée + résistance environnementale »

     • Sélection du matériau de base :La résine époxy, le polyéthylène réticulé et le caoutchouc de silicone sont les matériaux de base de base. Parmi eux, la résine époxy adopte le « type bisphénol A de faible poids moléculaire » avec une pureté élevée, de faibles impuretés et une constante diélectrique stable (εr = 3,8 ~ 4,2 à 50 Hz) ; Le caoutchouc de silicone sélectionne le « type de vulcanisation à haute température HTV » avec d'excellentes performances hydrophobes (angle de contact avec l'eau ≥105°) et une forte migration hydrophobe, qui peut rapidement restaurer les performances d'isolation après une contamination de surface.

     • Mise à niveau du matériel auxiliaire :Une charge Al₂O₃ de taille nanométrique est ajoutée pour améliorer la conductivité thermique du matériau (conductivité thermique augmentée de 20 %), évitant le vieillissement de l'isolation causé par une surchauffe locale lors d'un fonctionnement à haute tension ; certains produits ajoutent des retardateurs de flamme (conformes au niveau UL94 V-0) pour prévenir les risques de combustion provoqués par les arcs de court-circuit.

3.2 Processus de fabrication : la production automatisée garantit la cohérence

     • Processus clés :Les produits de base adoptent trois processus : « gel sous pression automatique APG », « coulée sous vide » et « moulage intégré » pour remplacer le moulage manuel traditionnel et réduire les erreurs humaines :

     • Processus APG :En contrôlant avec précision la température (120 ℃ ~ 140 ℃) et la pression (5 ~ 8 MPa), assurez la compacité interne des isolateurs et évitez les bulles et les fissures ;

     • Coulée sous vide :Couler des matériaux dans un environnement sous vide de -0,095 MPa pour éliminer les espaces internes et améliorer la résistance à la rupture ;

     • Contrôle de qualité:Chaque lot de produits doit subir une « détection du degré de vide », un « test de perte diélectrique » et un « test de tension de tenue à fréquence industrielle » (valeur de tension de tenue 1 min ≥3U₀), et le taux non qualifié est contrôlé dans les limites de 0,1 %.

3.3 Conception structurelle : adaptation aux besoins réels des systèmes à haute tension

    • Optimisation du champ électrique :Les isolateurs, bagues et autres produits adoptent une conception « jupe parapluie simplifiée » et « électrode de protection intégrée » pour éviter la concentration de champ électrique dans les coins et réduire le risque de décharge partielle ;

     • Adaptation des installations :Les isolateurs sont réservés à des trous d'installation et à des rainures de positionnement standardisés, et la compatibilité avec les appareillages haute tension (tels que les séries MNS, KYN) et les interrupteurs de mise à la terre est supérieure à 95 %, réduisant ainsi les travaux de modification sur site ;

     • Adaptation environnementale :Les isolateurs extérieurs adoptent une structure « grande jupe parapluie + rainure profonde à nervures » pour augmenter la ligne de fuite (les produits 35kV ont une ligne de fuite ≥400 mm). Dans le même temps, l'angle d'inclinaison de la jupe du parapluie est conçu à 15°, ce qui est pratique pour l'eau de pluie et empêche l'accumulation de contamination.

4. Principaux scénarios d'application

     Avec les caractéristiques de « niveau multi-tension et forte adaptation environnementale », les isolateurs haute tension de Richge Technology sont largement utilisés dans les équipements haute tension de base des systèmes électriques et des domaines industriels :

     • Équipement de sous-station :En tant que support d'isolation et composants d'isolation pour les « disjoncteurs, sectionneurs, transformateurs » dans les sous-stations de 35 kV et au-dessous, tels que les isolateurs de poteaux solidement scellés pour les disjoncteurs et les cloisons d'isolation de bus dans les sous-stations de 35 kV, garantissant l'absence de fuite ou de panne des équipements sous haute tension.

     • Appareillage haute tension :S'adapter aux appareillages haute tension intérieur/extérieur de 12 kV ~ 35 kV (tels que les armoires de réseau en anneau, les armoires SIG), en fournissant des solutions d'isolation telles que l'isolation des contacts, la séparation des armoires et la séparation des câbles, telles que des isolateurs d'espacement pour les armoires de réseau en anneau 12 kV et des isolateurs de barrière pour les armoires SIG 24 kV.

     • Systèmes industriels haute tension :Servir les systèmes de distribution d'énergie haute tension dans les grandes entreprises industrielles telles que la sidérurgie, l'industrie chimique et la métallurgie, tels que les traversées d'isolation de sortie pour les transformateurs industriels de 35 kV et les supports d'isolation pour les moteurs haute tension, qui peuvent résister à la poussière et aux gaz corrosifs dans les environnements industriels et assurer une production continue.

     • Support aux nouvelles énergies :S'adapter aux équipements de distribution d'énergie de 35 kV dans les stations de surpression photovoltaïques et éoliennes, tels que les supports d'isolation pour les interrupteurs de mise à la terre dans les stations de surpression d'énergie éolienne (résistant aux basses températures jusqu'à -40 ℃) et aux cloisons d'isolation haute tension pour les onduleurs photovoltaïques, répondant aux exigences de « haute fiabilité et longue durée de vie » dans les nouveaux scénarios énergétiques.

5. Assurance qualité et conformité de l’industrie

     Richge Technology garantit la fiabilité des isolateurs haute tension grâce à un « contrôle qualité complet du processus + une certification aux normes de l'industrie » :

     • Conformité aux certifications :Les produits sont conformes aux normes internationales CEI 61462 (isolateurs composites), CEI 62271-303 (exigences d'isolation pour les appareillages haute tension) et aux normes nationales GB/T 16927.1 (technologie de test haute tension), GB 1094.3 (exigences d'isolation pour les transformateurs de puissance). Certains produits ont passé les certifications CE et UL et peuvent être exportés vers les marchés étrangers.

     • Équipement de test :Équipé d'un équipement de test de pointe, y compris un « testeur de décharge partielle » (précision de détection ≤1 pC), un « banc d'essai de tension de tenue à fréquence industrielle » (tension de sortie maximale 200 kV), une « chambre d'essai de chaleur humide à haute et basse température » (simulant un environnement de -40 ℃ ~ + 85 ℃, 95 % HR). Chaque produit doit passer trois tests de base : « tension de tenue à fréquence industrielle », « décharge partielle » et « résistance mécanique » avant de quitter l'usine.

    • Commentaires des clients :Les produits sont fournis aux fabricants nationaux d'équipements à haute tension et aux instituts de recherche sur l'énergie, et ont été reconnus par les utilisateurs pour leurs « performances d'isolation stables et leur faible taux de défaillance (≤ 0,5 %/an) ». Surtout dans les sous-stations 35kV et les systèmes industriels à haute tension, la durée de vie peut atteindre plus de 15 ans.

Résumé

     Les isolateurs haute tension de Richge Technology ont une compétitivité de base de « couverture pleine tension de 12 kV ~ 35 kV, des performances d'isolation élevées et une forte adaptation environnementale ». Grâce à une sélection optimisée des matériaux, des processus automatisés et une conception structurelle optimisée, ils sont devenus des composants de support fiables pour les systèmes de distribution d'énergie moyenne et haute tension. Ses produits répondent non seulement aux besoins des scénarios haute tension conventionnels, mais peuvent également fournir des solutions personnalisées pour des environnements particuliers tels que la haute altitude, les zones côtières et la pollution industrielle. Ils sont adaptés aux équipements haute tension dans de multiples domaines tels que l'énergie, l'industrie et les énergies nouvelles, et constituent un produit privilégié alliant « professionnalisme et praticité » dans le domaine de l'isolation moyenne et haute tension.
