Introduction détaillée au disjoncteur SF6 de Richge Technology

    Richge Technology se concentre principalement sur la fabrication d'accessoires d'appareillage basse tension, de composants d'appareillage haute tension et de séries de disjoncteurs intérieurs/extérieurs. Ce qui suit fournit une introduction professionnelle aux disjoncteurs SF6 à titre de référence.

I. Présentation de base du disjoncteur SF6

    Le disjoncteur SF6 est un disjoncteur haute tension qui utilise du gaz hexafluorure de soufre (SF6) comme moyen d'isolation et d'extinction d'arc, largement utilisé dans les domaines de transmission et de distribution des systèmes électriques.

Caractéristiques principales :

• Excellentes performances d'isolation : la force d'isolation du gaz SF6 est 2,5 à 3 fois supérieure à celle de l'air, ce qui peut réduire considérablement le volume de l'équipement.

• Capacité d'extinction d'arc supérieure : conductivité élevée de la colonne d'arc, temps d'arc court (2 à 2,5 cycles) et grand pouvoir de coupure (jusqu'à 80 kA).

• Aucun risque d'incendie : le gaz SF6 est ininflammable avec une haute sécurité.

• Longue durée de vie : La durée de vie électrique peut atteindre plus de 25 ans, avec un cycle de maintenance long et une fréquence de maintenance réduite.

II. Principe de fonctionnement et structure

2.1 Principe de fonctionnement

Mécanisme d'extinction d'arc :

1. Lors de l'ouverture, les contacts mobiles et statiques se séparent pour générer un arc, ce qui provoque la décomposition du gaz SF6 en atomes S, F et ions positifs/négatifs à haute température.

2. Les molécules de gaz SF6 capturent des électrons libres pour former des ions négatifs, réduisant ainsi la conductivité de la colonne d'arc et accélérant l'extinction de l'arc.

3. Une fois l'arc éteint, le gaz retrouve son état d'isolation d'origine.

Circulation du gaz :Adoptant le principe du type de gaz sous pression ou du type d'auto-énergie, le flux de gaz est généré par l'énergie du piston ou de l'arc pour éteindre rapidement l'arc et restaurer l'isolation.

2.2 Structure principale

III. Types et paramètres techniques des disjoncteurs SF6 produits par Richge Technology

3.1 Principaux types

1. Classés par structure :

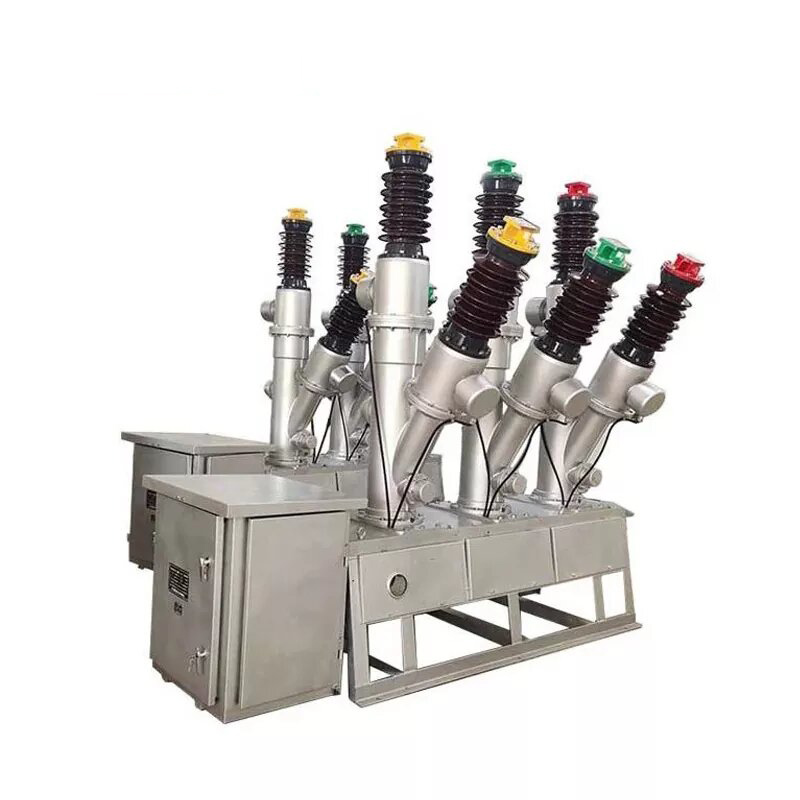

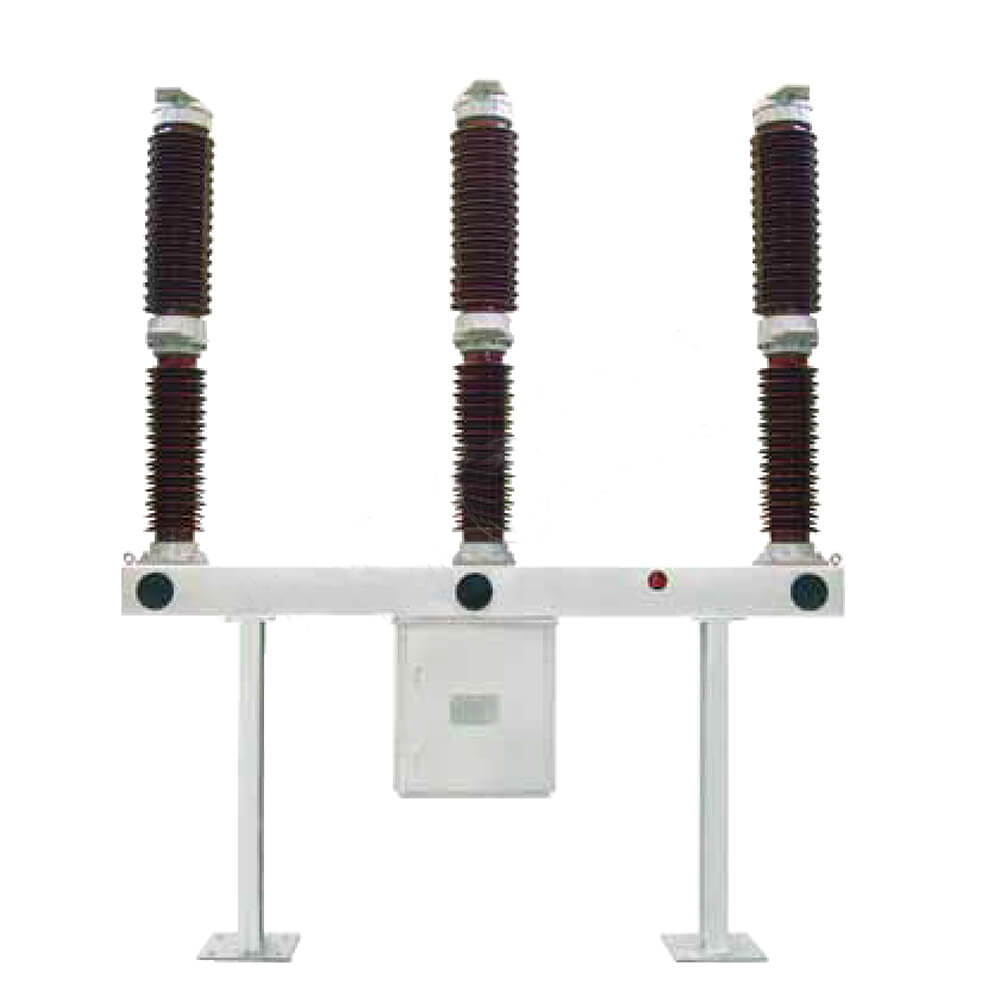

• Type de colonne en porcelaine : Triphasé indépendant, grand volume, adapté aux lieux extérieurs (comme le type FA4-550)

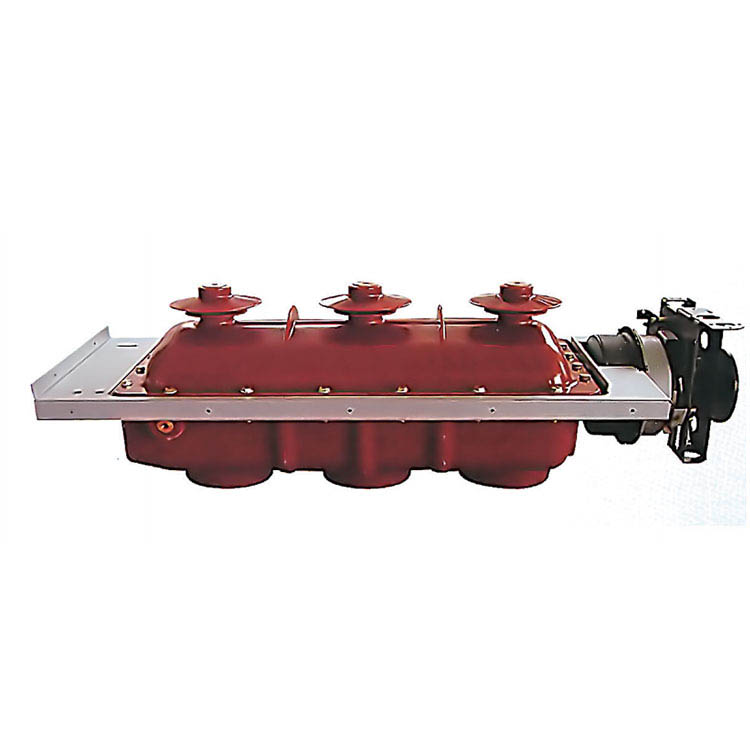

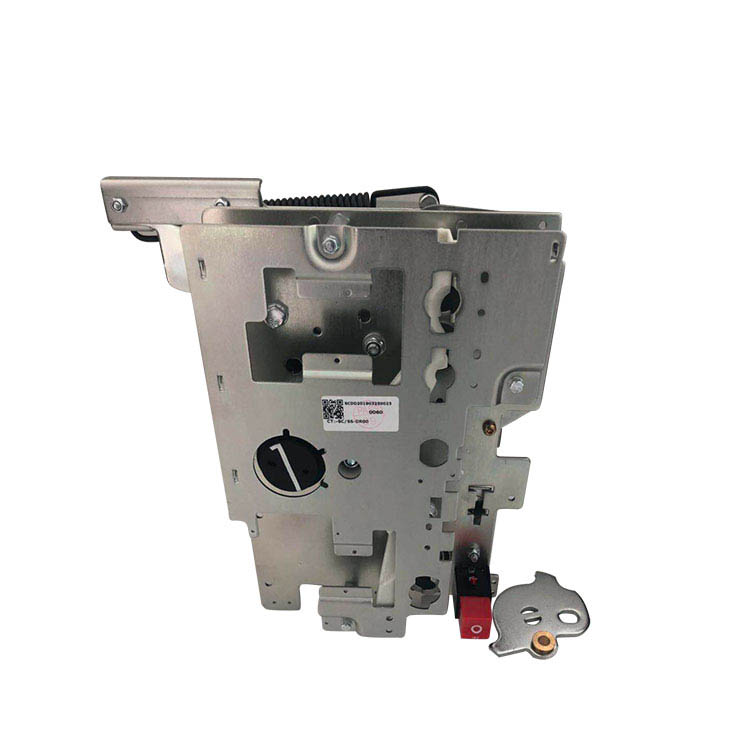

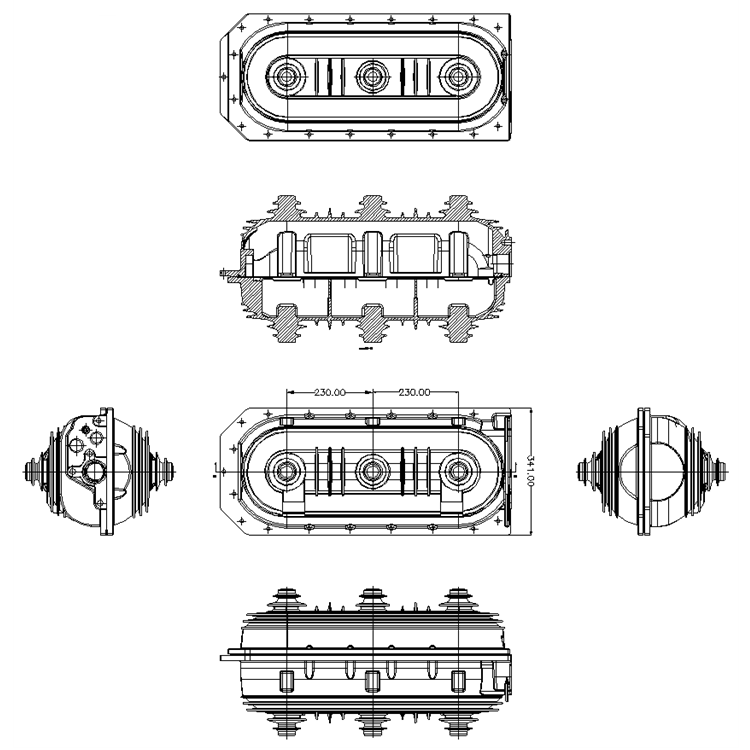

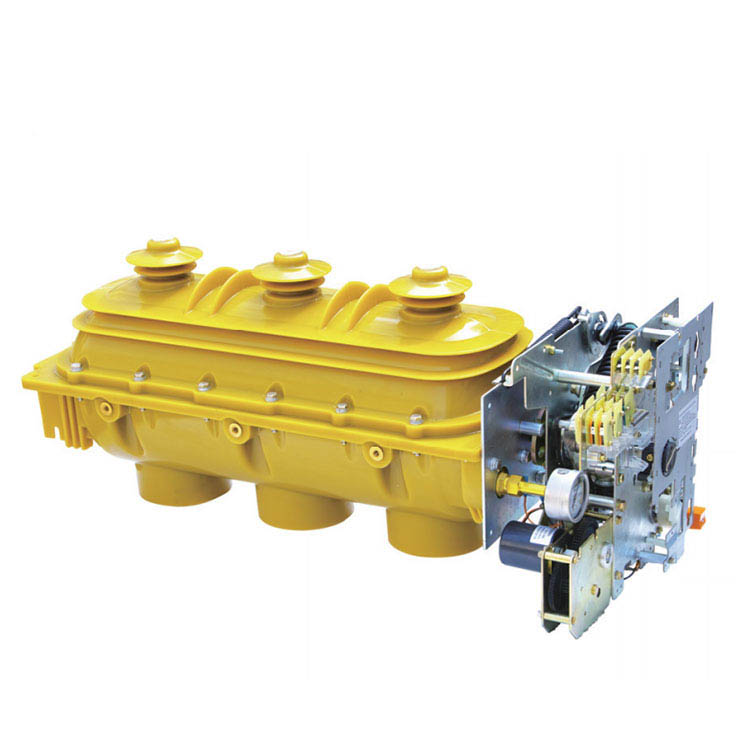

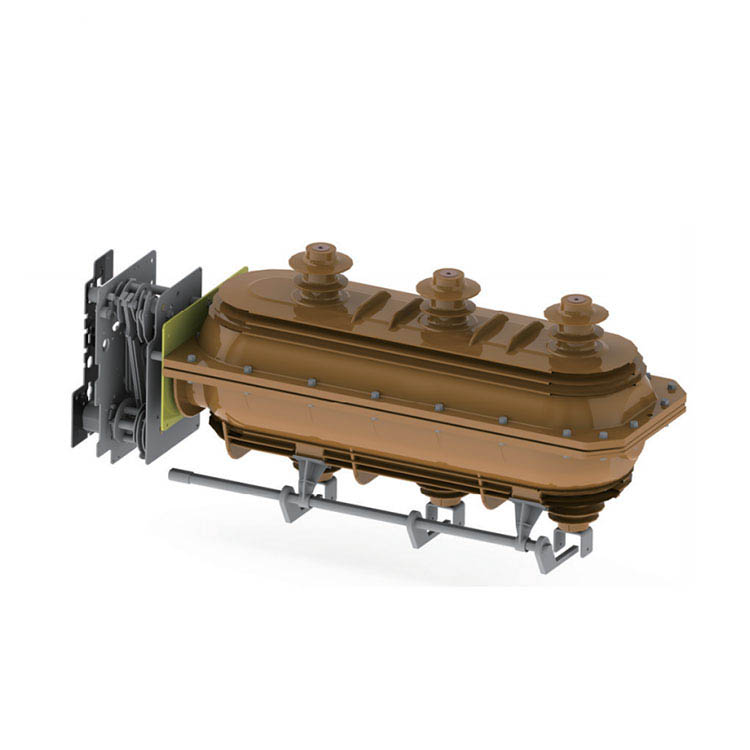

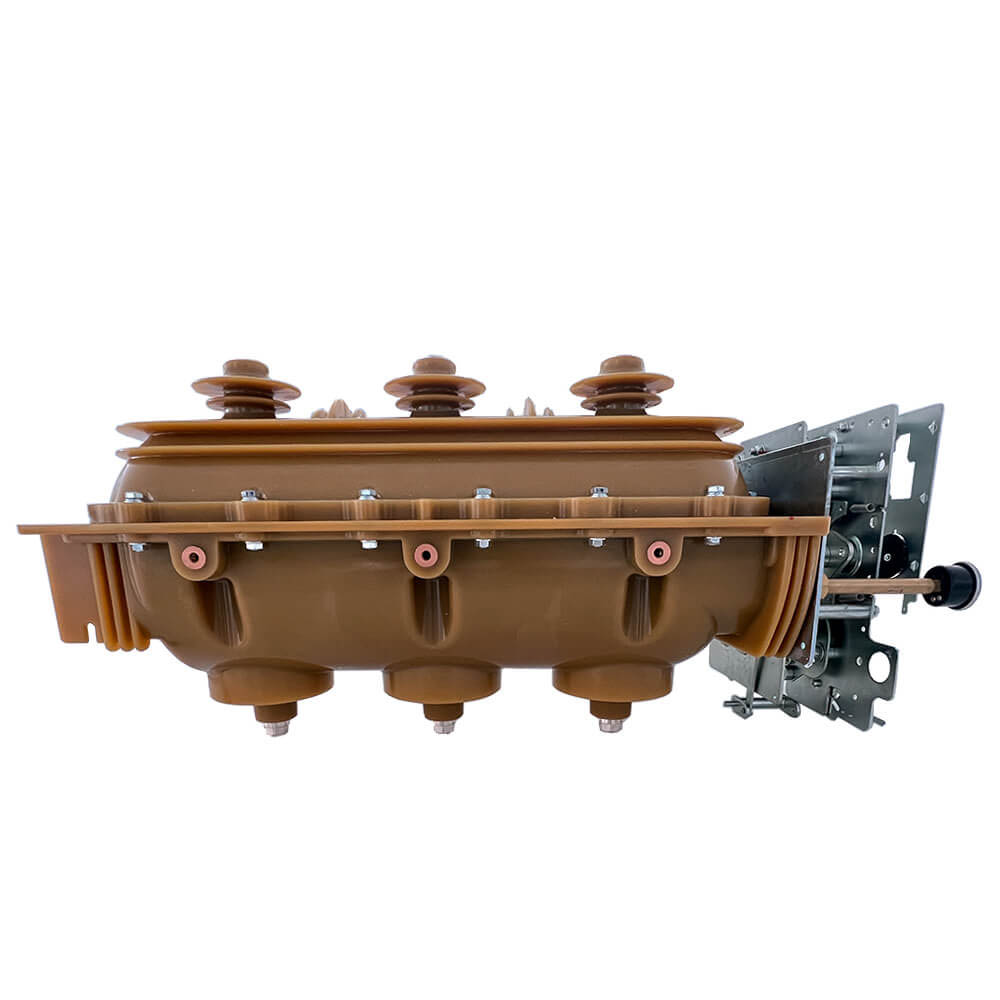

• Type de réservoir (type réservoir au sol) : Réservoir commun triphasé, structure compacte, bonnes performances sismiques, entretien facile

• Disjoncteur dans les équipements électriques combinés GIS : intégré avec sectionneur, interrupteur de mise à la terre, etc. dans une coque étanche

2. Classé par méthode d'extinction d'arc :

• Type à pression unique : une seule pression à l'intérieur de la chambre d'extinction d'arc, structure simple, largement utilisée

• Type à double pression : avec chambres à air haute et basse pression, meilleures performances d'extinction d'arc mais structure complexe

3.2 Paramètres techniques clés

IV. Avantages et scénarios d'application du disjoncteur SF6

4.1 Avantages du produit

1. Excellentes performances de rupture : peut éteindre rapidement les arcs, générer à peine des surtensions coupantes et protéger les équipements et les lignes

2. Haute fiabilité : la structure scellée réduit l'impact de l'environnement externe, adaptée à diverses conditions climatiques difficiles

3. Faible bruit : le bruit de fonctionnement est inférieur à 85 dB, améliorant l'environnement de travail

4. Petite surface au sol : Structure compacte, particulièrement adaptée aux sous-stations urbaines et aux endroits à espace restreint

5. Niveau d'intelligence élevé : peut intégrer un système de surveillance pour surveiller en temps réel la densité du gaz, la température et l'état de fonctionnement

4.2 Scénarios d'application

• Système de transport d'énergie : protection et contrôle des lignes de transport ultra haute tension de 500 kV et plus

• Sous-station : utilisée comme équipement de protection pour les transformateurs principaux et les jeux de barres

• Réseau électrique industriel : distribution d'énergie haute tension pour les centrales électriques autoalimentées dans les grandes usines, les mines, etc.

• Nouvelle connexion au réseau énergétique : équipements de protection pour les stations de surpression des parcs éoliens et des centrales photovoltaïques

• Réseau électrique urbain : composant essentiel d'un appareillage de commutation GIS compact

V. Points d'installation et de maintenance

5.1 Exigences d'installation

1. Préparation de la fondation :

• Erreur de planéité <1 mm/m pour assurer la stabilité de l'équipement

• Système de mise à la terre parfait, résistance de mise à la terre <0,5Ω

2. Traitement des gaz :

• Détection des fuites de gaz avant l'installation, le taux de fuite annuel doit être <1‰

• Évacuer en dessous de 133 Pa et conserver pendant plus de 2 heures, puis remplir de gaz SF6 qualifié après avoir confirmé l'absence de fuite.

• La pression de remplissage du gaz suit strictement les exigences manuelles du produit, erreur contrôlée à ± 0,02 MPa.

3. Réglage du mécanisme :

• L'heure d'ouverture et de fermeture et le réglage de la synchronisation répondent aux exigences techniques

• Le mécanisme de commande est flexible et ne se coince pas

• L'interrupteur auxiliaire commute avec précision avec un retour de signal normal

5.2 Méthodes d'entretien

Éléments d'inspection réguliers :

Entretien particulier :

• Réapprovisionnement en gaz : lorsque la pression chute jusqu'à la valeur d'alarme (généralement 0,05 MPa inférieure à la pression nominale), réapprovisionner en gaz en temps opportun.

• Remplacement du gaz : après avoir coupé un courant de défaut grave, vérifiez la qualité du gaz et remplacez-le si nécessaire.

• Étalonnage du relais de densité : effectuez l'étalonnage tous les 2 à 3 ans.

VI. Précautions et mesures de sécurité

1. Caractéristiques du gaz SF6 :

• Le SF6 pur est non toxique, mais les produits de décomposition de l'arc (tels que SO2, HF) sont toxiques, une ventilation est donc nécessaire pendant la maintenance.

• Évitez tout contact des gaz avec la peau et les voies respiratoires, portez un équipement de protection si nécessaire.

2. Sécurité de l'entretien :

• Doit d'abord couper l'alimentation, vérifier l'absence d'électricité et la mise à la terre avant la maintenance

• Réduisez la pression à zéro avant de libérer le gaz SF6.

• Ventilation forcée pendant plus de 15 minutes après l'ouverture de l'équipement pour garantir l'évacuation des gaz internes.

3. Exigences en matière de protection de l'environnement :

• Le SF6 est un gaz à effet de serre puissant (valeur GWP 23 900), ses émissions doivent donc être strictement contrôlées.

• Les gaz résiduaires doivent être recyclés et traités et ne doivent pas être directement rejetés dans l'atmosphère.

VII. Résumé

    Grâce à ses excellentes performances d'isolation et d'extinction d'arc, le disjoncteur SF6 est devenu le choix courant en matière d'appareillage de commutation haute tension dans les systèmes électriques modernes, particulièrement adapté aux scénarios de transmission et de distribution d'énergie de grande capacité et à haute tension.
