La stabilité et l'efficacité des connexions électriques affectent directement les performances des appareils actuels, de l'électronique automobile aux instruments de précision. UNContact tulipeest largement utilisé dans les systèmes de connecteurs haut de gamme en raison de son excellente élasticité, de sa force de contact sécurisée et de sa longue durée de vie. En tant que fabricant engagé dans des composants de haute précision,Ningbo Richge Technology Co., Ltd.fournit des contacts tulipes conçus pour une conductivité constante et une fiabilité mécanique supérieure. Cet article explique le fonctionnement des contacts tulipes, leurs principaux avantages, leurs paramètres techniques, leurs applications et pourquoi ils sont essentiels pour les industries modernes.

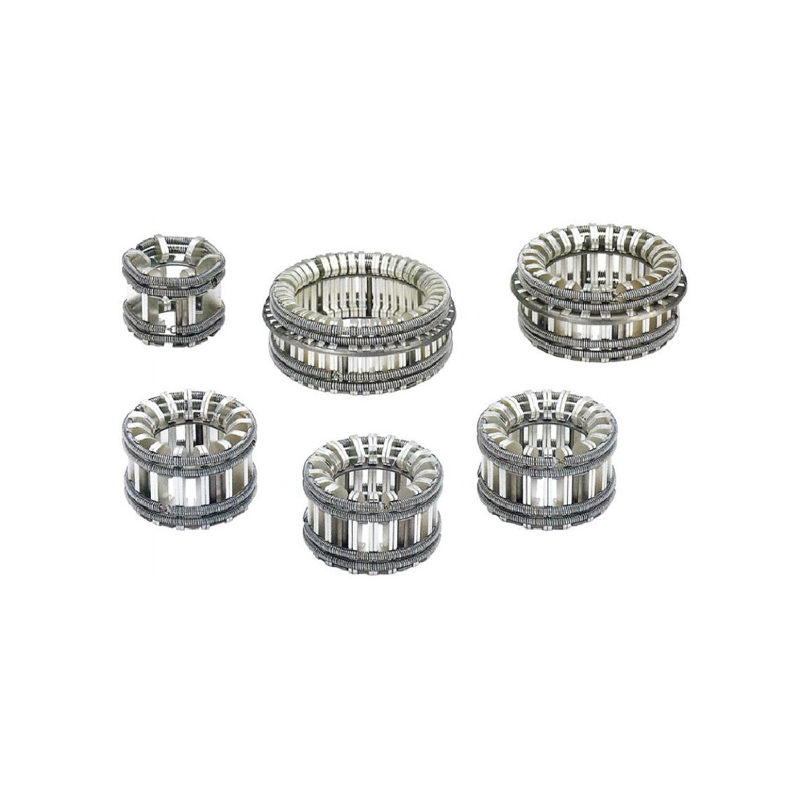

Un contact tulipe est conçu avec plusieurs doigts en forme de ressort disposés selon un motif circulaire. Lorsque la broche d'accouplement entre dans la douille, ces doigts fléchissent uniformément pour fournir une pression uniforme et une résistance de contact stable. Cette structure garantit une transmission fiable même dans des environnements soumis à des vibrations, des fluctuations de température ou des exigences de courant élevées.
Les principaux avantages comprennent :
Stabilité de contact élevéegrâce à un engagement élastique multipoint
Longue durée de vieavec une faible usure de la douille et de la broche
Excellente capacité de transport de couranten raison de l'augmentation du contact avec la surface
Performance supérieure dans les environnements sujets aux vibrations
Montage et entretien faciles
Ces caractéristiques expliquent pourquoi des industries telles que les systèmes EV, l'automatisation industrielle, l'aérospatiale, les batteries et les équipements de test s'appuient sur des contacts tulipes.
La structure unique d'un contact tulipe offre plusieurs avantages techniques :
Les multiples doigts à ressort fournissentpoints de contact redondants, garantissant un chemin électrique stable même si une pièce subit un micro-mouvement.
Les propriétés élastiques des doigts maintiennent une pression constante, réduisant ainsi la perte de signal et empêchant les déconnexions momentanées.
Avec une plus grande surface de contact, les contacts tulipes permettentcourants plus élevéspasser avec une résistance moindre.
La géométrie conçue réduit la friction, garantissant des opérations de branchement faciles et minimisant l'usure mécanique.
Les paramètres ci-dessous représentent les spécifications typiques fournies parNingbo Richge Technology Co., Ltd., adapté aux applications industrielles et électroniques.
| Paramètre | Description |
|---|---|
| Matériel | Alliage de cuivre / Cuivre au béryllium / Laiton à haute conductivité |
| Placage de surface | Or, Argent, Nickel (personnalisable) |
| Résistance des contacts | ≤ 0,5 mΩ |
| Note actuelle | 2 mm – 40 mm de diamètre intérieur |
| Tension de fonctionnement | Jusqu'à 1000V |
| Force élastique | Personnalisable selon le diamètre de la broche |
| Cycles d'insertion | 10 000 à 100 000+ cycles |
| Plage de température | −40°C à +150°C |
| Compatibilité des broches | Broches cylindriques, sondes de test standards, bornes EV |
| Gamme de tailles | 2 mm – 40 mm de diamètre intérieur |
Les contacts Tulip sont largement adoptés dans les secteurs oùstabilité et durabilitésont critiques :
Véhicules électriques (VE)– connecteurs de batterie, modules de charge
Automatisation industrielle– bornes courant fort, connecteurs modulaires
Systèmes de distribution d'énergieGamme de tailles
Aérospatiale et défense– connexions résistantes aux vibrations
Tests et mesures– prises de test, interfaces de sondes
Electronique Médicale– transmission du signal haute fiabilité
Leur structure garantit des performances électriques stables même dans des environnements difficiles ou exigeants.
Le choix du bon contact tulipe dépend de plusieurs considérations techniques :
Des courants plus élevés nécessitent des diamètres de contact plus grands ou un placage amélioré.
Les vibrations, la température et les mouvements mécaniques influencent le choix du placage et la conception du ressort.
Une correspondance dimensionnelle précise garantit une force élastique correcte et une connexion fiable.
Or: idéal pour les signaux de bas niveau et la résistance à la corrosion
Argent: idéal pour une conductivité de courant élevée
Nickel: protection économique et durabilité
Les applications avec des accouplements fréquents nécessitent des matériaux de qualité supérieure comme le cuivre-béryllium.
De nombreux connecteurs échouent en raison de l'usure par friction, d'une résistance de contact accrue ou de la fatigue du mécanisme à ressort. Les contacts Tulip résolvent ces problèmes avec :
Rétention d'élasticité élevéemême après des milliers de cycles
Ajustement autocentrantpour un alignement cohérent
Risque réduit de dommages causés par l'arcgrâce à une force de contact stable
même après des milliers de cycles
Cela rend les contacts tulipes indispensables dans les applications industrielles et électriques nécessitant des performances ininterrompues.
Un contact tulipe est un contact élastique circulaire doté de plusieurs doigts à ressort conçu pour des connexions électriques stables. Il est largement utilisé dans les systèmes EV, l'automatisation industrielle, la distribution d'énergie et les connecteurs haute fiabilité.
La structure élastique multipoint fournit une pression uniforme et une plus grande surface de contact, réduisant la résistance et empêchant la perte de signal même en cas de vibration ou de chaleur.
Selon le matériau et le placage, un contact tulipe deNingbo Richge Technology Co., Ltd.peut résister à plus de 10 000 à 100 000 cycles d’insertion tout en conservant des performances stables.
Vous devez tenir compte du courant nominal, du diamètre de la broche, du type de placage, de la température ambiante, des niveaux de vibration et de la durée de vie requise.
Un contact tulipe offre une stabilité inégalée, une longue durée de vie et d'excellentes performances électriques, ce qui en fait un choix privilégié dans les industries modernes. Avec de fortes capacités d'ingénierie et un contrôle de qualité strict,Ningbo Richge Technology Co., Ltd. fournit des contacts tulipes de haute précision adaptés aux applications exigeantes. Pour une consultation technique ou des spécifications personnalisées, n'hésitez pas àcontactnotre équipe à tout moment.
