Dans les systèmes électriques à haute et moyenne tension, la sécurité n’est pas seulement assurée par des dispositifs d’isolation et de protection. Une grande partie de la sécurité électrique dépend de la coordination mécanique entre les différents composants, empêchant les opérateurs d'effectuer des actions de commutation incorrectes.
LeDispositif de verrouillage du mécanisme de commande de l'interrupteur de terreest l'un de ces éléments de sécurité importants. Il est conçu pour contrôler la séquence de fonctionnement entre l'interrupteur de mise à la terre et d'autres équipements de commutation, aidant ainsi à prévenir les opérations dangereuses telles que la fermeture d'un interrupteur de mise à la terre alors que le circuit est encore sous tension.
Bien que ce dispositif soit généralement caché à l’intérieur de l’appareillage, il joue un rôle essentiel pour garantir un fonctionnement fiable et protéger les équipements et le personnel.
A Dispositif de verrouillage du mécanisme de commande de l'interrupteur de terreest un mécanisme de sécurité mécanique ou électromécanique installé dans les systèmes d'appareillage pour coordonner le fonctionnement de :
Interrupteurs de mise à la terre
Disjoncteurs
Interrupteurs de charge
Sectionneurs
Portes d'armoires et panneaux d'accès
Son objectif principal est de garantir que les opérations de commutation suivent une séquence de sécurité prédéfinie.
Par exemple:
L'interrupteur de mise à la terre ne doit être fermé qu'après la déconnexion du circuit principal.
La porte de l'armoire doit rester verrouillée lorsqu'une tension dangereuse peut exister.
Le disjoncteur ne doit pas être fermé lorsque l'interrupteur de mise à la terre est dans une position dangereuse.
En créant des restrictions physiques entre les mécanismes de fonctionnement, le dispositif de verrouillage réduit le risque d'erreurs de fonctionnement humaines.
Les équipements électriques peuvent rester dangereux même après la coupure de l'alimentation électrique. Une tension résiduelle, des séquences de commutation incorrectes ou une mise sous tension inattendue peuvent créer de graves dangers.
Un système de verrouillage fiable aide à résoudre plusieurs problèmes courants.
1. Empêche les opérations de commutation incorrectes
Dans les systèmes électriques complexes, les opérateurs peuvent devoir effectuer plusieurs étapes de commutation.
Sans protection de verrouillage, les actions incorrectes peuvent inclure :
Fermeture de l'interrupteur de mise à la terre sur un circuit sous tension
Faire fonctionner un disjoncteur dans des conditions dangereuses
Ouverture des portes d'accès avant la mise à la terre
Le dispositif de verrouillage agit comme un « gardien de règle » mécanique, permettant uniquement des séquences de fonctionnement sécurisées.
2. Protège les équipements électriques
Une commutation incorrecte est non seulement dangereuse pour les personnes, mais peut également endommager les équipements.
Les conséquences possibles incluent :
Courts-circuits
Défauts d'arc
Dommages aux contacts
Défaut d'isolation
Un mécanisme de verrouillage correctement conçu contribue à prolonger la durée de vie de l'équipement en réduisant les opérations anormales.
Le principe de fonctionnement dépend de la conception de l'appareillage, mais la plupart des systèmes utilisent une combinaison de structures mécaniques de positionnement et de verrouillage.

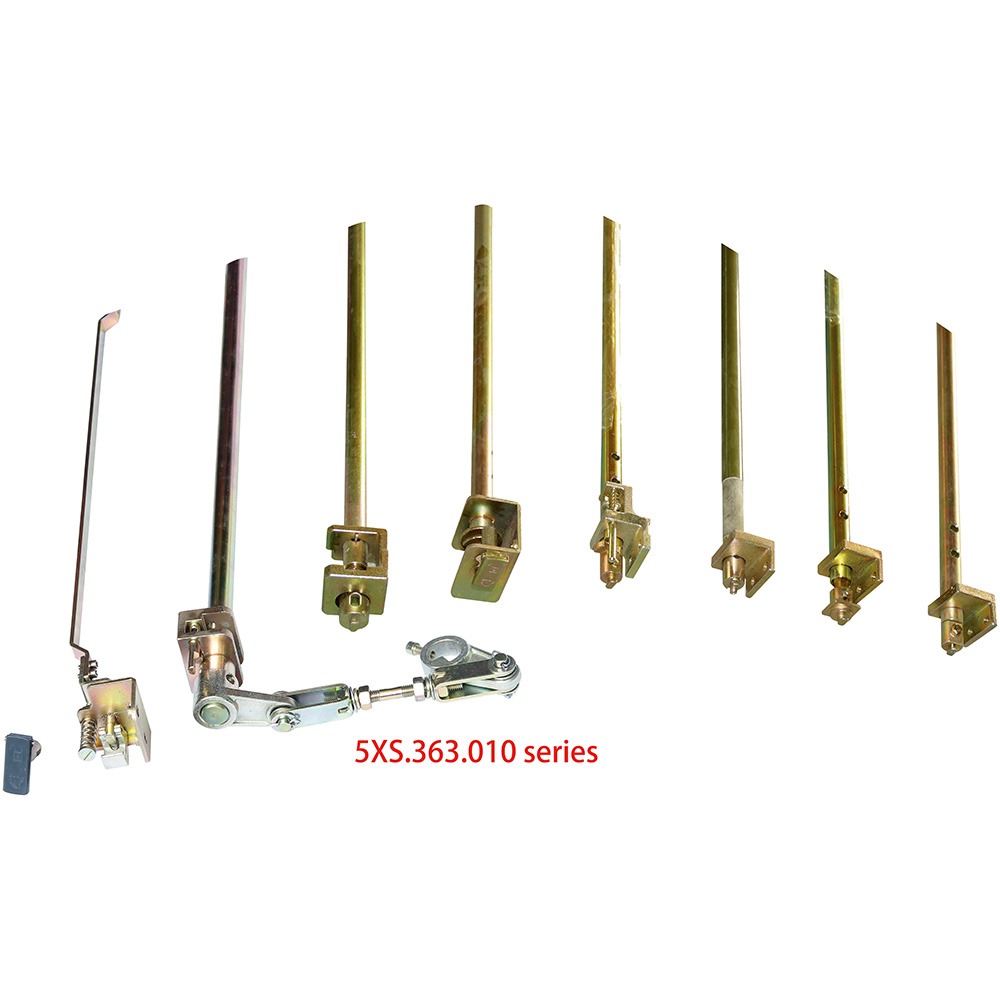

Verrouillage mécanique
Le verrouillage mécanique est largement utilisé en raison de sa fiabilité.
Les composants typiques comprennent :
Plaques de verrouillage
Arbres
Leviers
Mécanismes à came
Indicateurs de position
Limiter les blocs
Lorsqu'un composant se déplace dans une certaine position, un autre composant est physiquement empêché de fonctionner.
Par exemple:
Le disjoncteur s'ouvre.
Le sectionneur atteint la position d'isolement.
Le fonctionnement du commutateur de mise à la terre devient disponible.
L'interrupteur de mise à la terre se ferme.
L'accès pour la maintenance est autorisé.
Verrouillage électrique
Certains systèmes utilisent également des signaux et des capteurs électriques.
Les composants peuvent inclure :
Contacts auxiliaires
Interrupteurs de position
Relais de contrôle
Modules de surveillance
Le système de contrôle vérifie l’état de l’équipement avant d’autoriser le fonctionnement.
Avec la technologie d’automatisation moderne, de nombreuses personnes pensent que les systèmes de contrôle électroniques peuvent remplacer complètement la protection mécanique.
Cependant, le verrouillage mécanique reste important car il ne dépend pas :
Logique logicielle
Réseaux de communication
Contrôler la disponibilité de l'alimentation
Même en cas de panne de courant, une structure de verrouillage mécanique peut continuer à assurer une protection physique.
Dans de nombreuses applications électriques critiques pour la sécurité, la combinaison du verrouillage mécanique et électrique offre une protection supplémentaire.
Appareillage moyenne tension
Couramment utilisé dans :
Réseaux de distribution
Systèmes électriques industriels
Sous-stations
Locaux électriques d'usine
Unités principales en anneau (RMU)
Dans les équipements de distribution compacts, les dispositifs de verrouillage aident à coordonner :
Fonctionnement de l'interrupteur de charge
Fonctionnement du commutateur de mise à la terre
Accès au compartiment à câbles
Appareillage sous enveloppe métallique
Pour les systèmes à revêtement métallique et sous enveloppe métallique, le verrouillage garantit un fonctionnement sûr entre les différents compartiments.
Un dispositif de verrouillage fiable du mécanisme de fonctionnement de l'interrupteur au sol doit prendre en compte plusieurs facteurs.
Résistance mécanique
Le mécanisme doit résister à des opérations répétées sans déformation ni défaillance.
Les facteurs importants comprennent :
Sélection des matériaux
Résistance de l'arbre
Précision de verrouillage
Résistance à l'usure
Précision de fonctionnement
L'appareil doit détecter correctement les positions des interrupteurs.
Une mauvaise précision de positionnement peut entraîner :
Verrouillage incomplet
Fausse autorisation d'opération
Interférence mécanique
Durée de vie
Les appareils de commutation peuvent fonctionner pendant de nombreuses années, les composants imbriqués doivent donc avoir une bonne durabilité.
Les considérations de conception comprennent :
Résistance à la corrosion
Exigences de lubrification
Fréquence de fonctionnement
Conditions environnementales
Différents composants peuvent utiliser différents matériaux en fonction de leur fonction.
|
Composant |
Matériaux courants |
|
Plaques de verrouillage |
Acier inoxydable, acier galvanisé |
|
Arbres |
Acier trempé |
|
Ressorts |
Acier à ressort |
|
Pièces de boîtier |
Alliages d'acier ou plastiques techniques |
La sélection des matériaux affecte :
Résistance mécanique
Résistance à la corrosion
Fiabilité à long terme
Bien que les systèmes de verrouillage soient conçus pour une longue durée de vie, une inspection régulière reste nécessaire.
Les contrôles recommandés incluent :
Vérifier le mouvement mécanique
Assurez-vous que :
Les arbres bougent en douceur
Les verrous s'enclenchent correctement
Aucune pièce n'est coincée
Inspecter les pièces d'usure
Faites attention à :
Ressorts
Épingles
Articulations mobiles
Gardez les composants propres
La poussière et la contamination peuvent affecter les mouvements mécaniques, en particulier dans les environnements extérieurs ou industriels.
Le dispositif de verrouillage du mécanisme de commande de l'interrupteur au sol n'est peut-être pas une partie visible de l'équipement électrique, mais il s'agit d'un élément de sécurité essentiel dans les systèmes d'appareillage de commutation modernes.
En contrôlant la relation entre les interrupteurs de mise à la terre, les disjoncteurs et les mécanismes d'accès, il contribue à prévenir les opérations dangereuses, à protéger les actifs électriques et à améliorer la sécurité de la maintenance.
