Cylindre sans tige à couplage magnétique série CY1 | Modèle de base économique classique

Marque : SOLH par Richge Technology

CY1S
CY1L

Présentation du produit

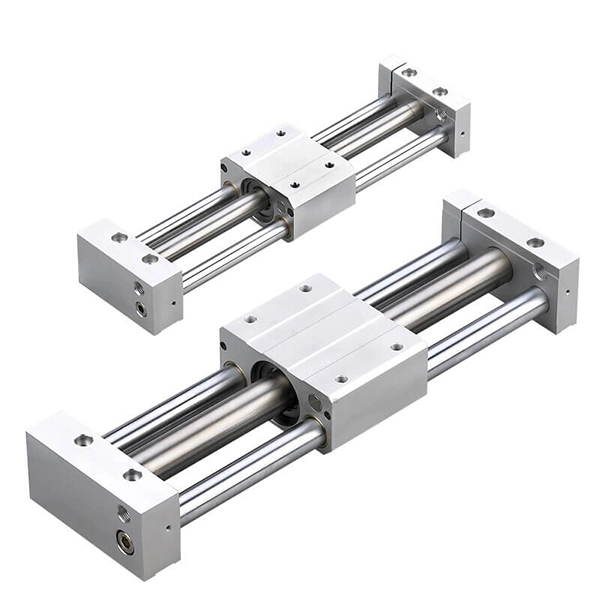

     La série SOLH CY1 est un vérin sans tige à couplage magnétique classique et économique, servant de prédécesseur fondamental de la série CY3 améliorée. Il adopte une structure d'entraînement synchrone magnétique sans contact, dans laquelle le piston interne et la table coulissante externe se déplacent simultanément grâce à une forte force magnétique. Doté d'un fonctionnement entièrement fermé sans fuite, d'une structure compacte et de performances rentables, il est dédié aux applications d'entraînement linéaire à charge légère à moyenne et à course moyenne-longue. Avec une plage d'alésage de φ6 à φ63 mm, une course standard jusqu'à 1 000 mm et une course étendue maximale de 1 500 mm, cette série couvre des modèles de guidage diversifiés pour répondre aux demandes de plusieurs scénarios, ce qui en fait l'actionneur sans tige de qualité propre et économique préféré pour les lignes de production automatisées générales.

Positionnement de base et caractéristiques structurelles

• Entraînement à couplage magnétique et performances propres sans fuite: Les aimants permanents à haute résistance intégrés sur le piston et la table coulissante réalisent une transmission synchrone non mécanique. Le corps du cylindre entièrement fermé élimine les fuites d'air et les émissions de poussière, s'adaptant complètement aux environnements de travail strictement propres dans les industries de l'électronique, des équipements médicaux et de la transformation des aliments.

• Structure de base classique et performances élevées: Adoptant une structure mécanique minimaliste avec moins de composants, la série CY1 réduit efficacement les coûts de fabrication et offre une compétitivité-coût plus élevée que la série CY3 améliorée. Le modèle de base CY1B n'a pas de surface de montage intégrée et nécessite des supports de support à deux extrémités pour l'installation. Équipé d'une configuration de base d'anneaux résistant à l'usure et d'anneaux anti-poussière, il présente une pression de service minimale de 0,18 MPa, avec une durée de vie légèrement plus courte mais entièrement compétent pour les conditions de travail standard conventionnelles.

• Modèles dérivés diversifiés pour une couverture complète: La gamme complète de produits couvre plusieurs types de guidage pour répondre à différentes exigences de précision et de charge :

• CY1B : Type de base sans structure de guidage ni surface de montage, nécessitant des rails de guidage externes et des supports à double extrémité.

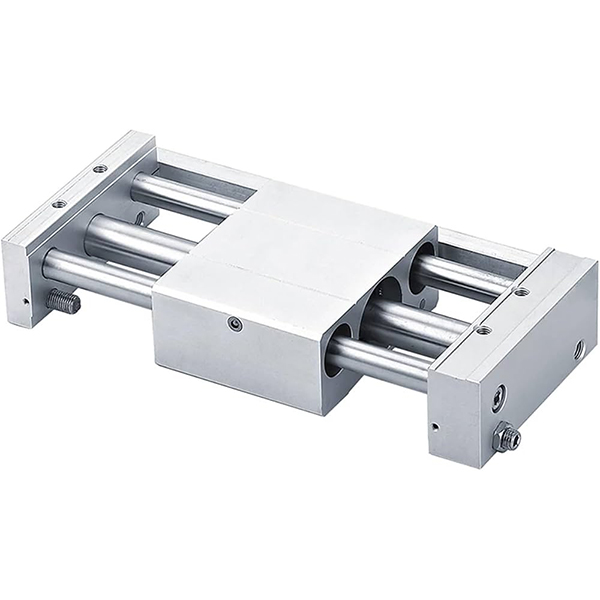

• CY1S : type à guide coulissant avec roulement coulissant intégré, permettant un fonctionnement sous faible charge sans guides externes.

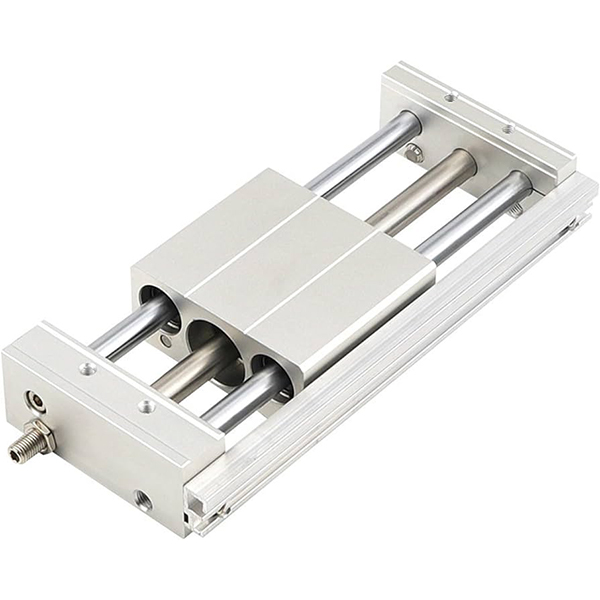

• CY1L : type de guidage à roulement à billes avec glissement ultra-doux et capacité de charge améliorée pour un mouvement stable à haute fréquence.

• CY1H : type de guidage de haute précision avec une excellente précision de positionnement répété pour les scénarios de transfert de précision.

• CY1F : Type mince à profil bas avec une hauteur totale réduite de 29 %, parfaitement adapté aux espaces d'installation d'équipements ultra-compacts.


• Tampon standard et configuration haute vitesse en option: Les tampons en caoutchouc standard à double extrémité absorbent efficacement les impacts de fonctionnement et réduisent le bruit de fonctionnement. Les tampons hydrauliques externes en option permettent un fonctionnement stable à une vitesse maximale de 500 mm/s pour des conditions de travail cycliques à vitesse moyenne-élevée.

• Large compatibilité des interrupteurs magnétiques: Les rainures de commutateur universelles réservées sur le corps du cylindre sont compatibles avec les commutateurs magnétiques des séries D-M9 et D-A9, permettant une installation dans une position arbitraire et un retour flexible du signal de course.

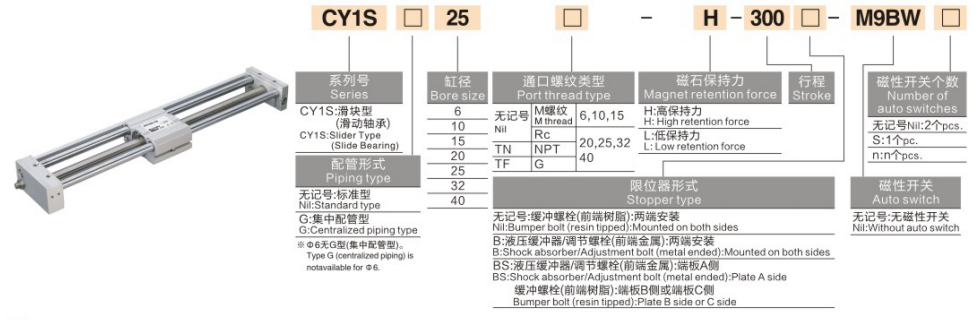

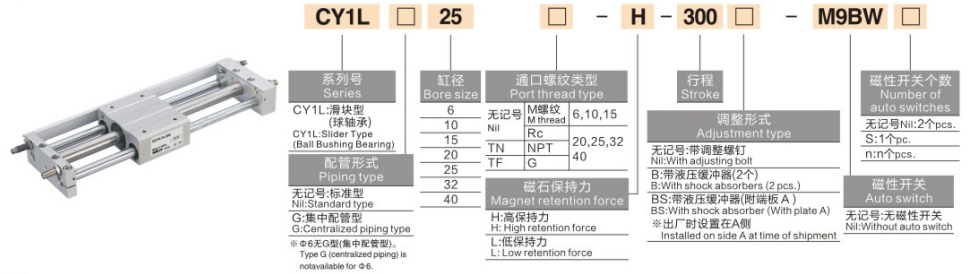

Règle complète de codage du modèle

Exemples de modèles : CY1B20-500 | CY1S40-800-M9PL

Exemples de référence de commande standard

• CY1B20-500 : alésage 20 mm, course 500 mm, type de base sans interrupteur magnétique

• CY1S40-800-M9PL : alésage de 40 mm, course de 800 mm, type à guide coulissant avec interrupteur de position magnétique

Spécifications techniques de base (condition standard de 20 ℃)

1. Spécifications générales de base

• Mode de fonctionnement: Transmission synchrone sans contact à couplage magnétique double effet

• Fluide de travail: Air comprimé (norme de fonctionnement sans huile)

• Température ambiante: 5 ~ 60 ℃ (pas d'environnement de travail glacial)

• Plage de pression de service: 0,18 ~ 0,7MPa ; Pression d'épreuve : 1,05 MPa

• Vitesse de fonctionnement standard: 50~500 mm/s

• Mode tampon: Tampon en caoutchouc standard à double extrémité ; tampon hydraulique externe en option pour les scénarios à grande vitesse

• Force de maintien magnétique: 49~2450N (augmente progressivement avec la taille de l'alésage)

2. Tableau des paramètres de performance clés (@0,5MPa)

Directives de configuration et de sélection de base

1. Sélection de la taille d'alésage par charge et poussée

• φ6 ~ φ15 (micro-service léger): Convient aux charges ≤2,5 kg, dédié au transfert de composants de précision à courte course dans des équipements électroniques miniatures de précision.

• φ20 ~ φ32 (service léger général): Associé à une charge légère de 4 à 10 kg, idéal pour les opérations conventionnelles de poussée et de traction à longue course (≤ 1 000 mm) dans les lignes de production automatisées générales.

• φ40~φ63 (usage moyen): Applicable aux scénarios de charge moyenne de 16 à 40 kg, parfaitement adapté à la manutention à longue course et aux conditions de travail cycliques à haute fréquence dans les équipements d'emballage et d'automatisation logistique.

2. Sélection du modèle et du système de guidage

• Type de base CY1B: Le modèle le plus économique sans structure de guidage intégrée. Les rails de guidage linéaires externes sont obligatoires, adaptés aux projets et équipements sensibles au budget avec des structures de guidage réservées.

• Type de guide coulissant CY1S: Equipé d'un guide à roulement coulissant intégré, ne nécessitant aucun guide auxiliaire externe pour les charges légères (≤10kg), caractérisé par une installation simple et une grande universalité.

• Type de guide à roulement à billes CY1L: Adopte une structure de roulement à billes de haute précision avec une résistance au glissement ultra-faible et une durée de vie prolongée, spécialement conçue pour les conditions de travail cycliques à grande vitesse et à haute fréquence.

• Type CY1H de haute précision: Configuré avec un mécanisme de guidage linéaire de précision, atteignant une précision de positionnement répétée jusqu'à ± 0,02 mm, applicable pour les scénarios de positionnement de haute précision et de transfert à micro-distance.

• Type à profil bas CY1F: Structure fine optimisée avec une hauteur totale réduite de 29 %, résolvant le problème de l'espace d'installation vertical limité pour les équipements automatisés compacts.

3. Sélection de l'environnement et de la configuration fonctionnelle

• Adaptation à un environnement propre: La conception de transmission magnétique sans contact, sans fuite et sans poussière, répond aux normes de production hygiéniques ; Les modèles CY1S et CY1L sont préférés pour le fonctionnement à long terme en salle blanche.

• Mise à niveau des conditions de travail à grande vitesse: Equipé de tampons hydrauliques externes pour éliminer l'impact final, supportant de manière stable une vitesse de fonctionnement continu jusqu'à 500 mm/s.

• Retour de position de précision: Associez-le aux commutateurs magnétiques de la série D-M9 ou de la série D-A9 pour réaliser un positionnement de course multipoint et une sortie de signal en temps réel.

Scénarios d'application industrielle typiques

• Transfert de matériaux en salle blanche: La structure de couplage magnétique sans pollution est largement utilisée pour la manipulation de matériaux sur de longues distances dans les ateliers sans poussière de semi-conducteurs et d'écrans LCD, évitant ainsi la contamination secondaire des environnements de travail propres.

• Déplacement des pièces sur la ligne d'emballage: La conception à haut rapport qualité-prix s'adapte à la poussée et à la traction à longue course de pièces légères et moyennes dans les équipements d'emballage alimentaire et pharmaceutique, avec un faible taux de défaillance et un entretien quotidien simple.

• Contrôle automatisé des portes des équipements: La structure compacte sans tige permet d'économiser de l'espace d'installation externe, adaptée à l'ouverture et à la fermeture à longue course des portes de protection des équipements et des pare-poussière.

• Positionnement de la chaîne d'assemblage à longue course: Coopère avec les modules de guidage correspondants pour obtenir un positionnement de précision stable sur une course ultra longue de 1 à 1,5 m, répondant ainsi aux exigences de positionnement cyclique continu des lignes de production.

• Solution alternative économique: Un remplacement idéal à moindre coût pour la série CY3 à prix élevé dans les projets d'automatisation à budget limité, satisfaisant pleinement les exigences de base en matière d'entraînement linéaire à longue course.

Comparaison des performances de base des séries CY1 et CY3

Guide de sélection rapide en trois étapes

1. Confirmation de la taille d'alésage: Calculez la poussée requise en fonction du poids de la charge avec un facteur de sécurité ≥2. Règles recommandées : ≤2,5 kg → φ15 ; 4 ~ 10 kg → φ32 ; 16 ~ 40 kg → φ63.

2. Confirmation du type de modèle: Choisissez CY1B pour un budget ultra réduit ; CY1S pour une installation sans guide pour charges légères ; CY1L pour un fonctionnement haute fréquence à grande vitesse ; CY1H pour les demandes de positionnement de haute précision.

3. Confirmation des spécifications de course: Sélectionnez une course standard de 50 à 1 000 mm pour une utilisation conventionnelle ; course étendue en option jusqu'à 1 500 mm pour les exigences de conduite sur des distances moyennes et longues.

Résumé en une phrase

     Le cylindre sans tige à couplage magnétique classique de la série SOLH CY1 est un actionneur propre économique sans fuite avec des modèles de guidage diversifiés, servant de solution d'entraînement linéaire de base à longue course économique pour l'automatisation générale à charge légère à moyenne et les équipements de salle blanche.
