Demandez à n’importe quel ingénieur électricien de nommer la partie la plus critique d’un ensemble d’appareillage basse tension, et la réponse sera probablement le disjoncteur. Ou peut-être le sectionneur. Peut-être le système de jeu de barres. Rarement quelqu’un mentionne les accessoires. Pourtant, les équipes de maintenance expérimentées connaissent une réalité différente : un système d'appareillage tombe plus souvent en panne au niveau du contact auxiliaire, du bornier, du mécanisme de verrouillage ou du voyant lumineux qu'au niveau du chemin d'alimentation principal. Le disjoncteur est peut-être le cœur de l'appareillage, mais les accessoires sont le système nerveux.

Richecomprend cette distinction. En tant que fabricant axé suraccessoires pour appareillage basse tension, l'entreprise produit les composants qui activent, surveillent, protègent et contrôlent les équipements principaux (disjoncteurs, sectionneurs, jeux de barres, fusibles et appareils de mesure), le tout logé dans des boîtiers métalliques robustes. Fonctionnant à des tensions allant jusqu'à 1 000 volts, ces accessoires sont utilisés dans les usines de fabrication industrielle, les bâtiments commerciaux, les installations d'énergie renouvelable et les projets d'infrastructure, notamment les aéroports, les chemins de fer et les installations de traitement des eaux.Mais avant d’examiner l’ingénierie spécifique aux accessoires, une question mérite une réponse : pourquoi les composants secondaires sont-ils souvent plus importants que les principaux ?

Les points de défaillance cachés dans les appareillages basse tension

L’analyse statistique des pannes de distribution électrique révèle une tendance cohérente. Les principaux composants électriques (contacts de disjoncteur, joints de jeu de barres et lames de sectionnement) tombent en panne à des intervalles prévisibles en fonction des cycles de charge et de l'exposition environnementale. Ces pannes peuvent être anticipées et programmées.

Les accessoires échouent de manière imprévisible. Un contact auxiliaire qui s'oxyde prématurément entraîne une perte de retour d'un circuit de commande, arrêtant ainsi un processus même si le chemin d'alimentation principal reste intact. Un bornier qui se détache à cause du cycle thermique crée des connexions intermittentes qui poussent les équipes de maintenance à chasser les fantômes. Un verrouillage mécanique qui se bloque empêche un disjoncteur de se fermer, désactivant ainsi un chargeur entier.

Ces accessoires pour appareillage basse tension ne sont pas des embellissements optionnels. Ce sont des nécessités fonctionnelles. Sans accessoires appropriés, les composants principaux ne peuvent pas être surveillés, contrôlés ou coordonnés.

Ce que font réellement les accessoires d’appareillage basse tension

Le terme « accessoires » sous-estime leur importance. Une description plus précise serait « systèmes de support ». Dans un appareillage de commutation basse tension typique, les accessoires effectuent cinq catégories distinctes de travaux.

Surveillance et indication

Les opérateurs doivent connaître l'état de chaque circuit sans ouvrir les portes ni retirer les couvercles. Les accessoires de cette catégorie comprennent :

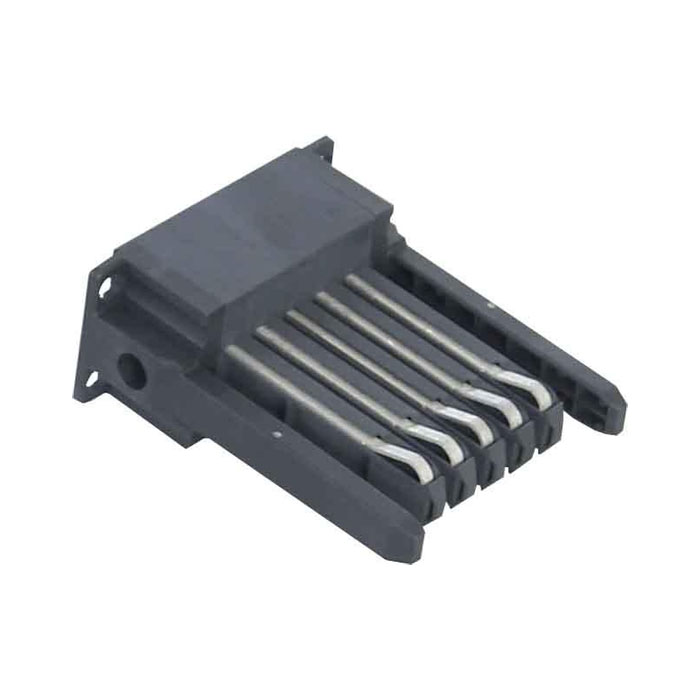

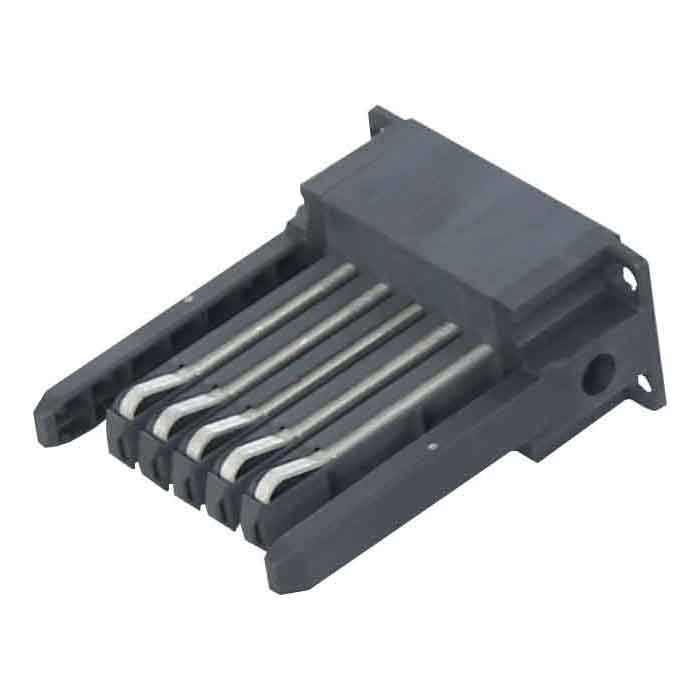

• Contacts auxiliaires qui suivent la position des contacts du disjoncteur principal : ouverts ou fermés, déclenchés ou réinitialisés
• Voyants indiquant la présence d'alimentation, l'état du disjoncteur ou les conditions d'alarme
• Compteurs et transducteurs mesurant la tension, le courant, la puissance et la fréquence
• Modules de communication qui envoient des données d'état aux systèmes de gestion de bâtiment ou aux systèmes de contrôle de surveillance et d'acquisition de données

Sans ces accessoires d’appareillage basse tension, un opérateur n’a aucune visibilité sur le système de distribution. L’appareillage devient une boîte noire.

Contrôle et verrouillage

Plusieurs sources alimentant le même bus nécessitent une coordination pour empêcher le retour d’alimentation ou le fonctionnement en parallèle. Les accessoires permettant le contrôle comprennent :

• Déclencheurs shunt qui ouvrent un disjoncteur à distance à partir d'un panneau de commande ou d'un circuit d'arrêt d'urgence
• Déclencheurs à sous-tension qui déclenchent le disjoncteur lorsque la tension d'alimentation descend en dessous d'un seuil
• Verrouillages à clé qui empêchent mécaniquement les opérations conflictuelles, par exemple en empêchant la fermeture d'un disjoncteur de générateur lorsque le disjoncteur de service public est fermé
• Opérateurs de moteur qui ouvrent ou ferment les disjoncteurs sous le contrôle du moteur plutôt que par un effort manuel

Cesaccessoires pour appareillage basse tensiontransformer un appareil à commande manuelle en un système intégré de protection et de contrôle.

Connexion et terminaison

L’alimentation ne peut pas circuler à travers des composants qui ne sont pas correctement connectés. Les accessoires de terminaison comprennent :

• Borniers pour câblage de commande, disposés pour l'identification et l'accès
• Cosses et connecteurs de câble dimensionnés pour des types de conducteurs et des courants nominaux spécifiques
• Connexions et joints de jeux de barres conçus pour la dilatation thermique sans desserrage

Des accessoires d'appareillage basse tension inadéquats aux points de connexion génèrent de la chaleur, ce qui accélère le vieillissement de l'isolation et finit par provoquer une défaillance.

Support mécanique et positionnement

Les composants doivent rester là où ils sont placés. Les accessoires mécaniques comprennent :

• Supports et rails de montage pour disjoncteurs et autres appareils
• Verrouillage des portes qui empêchent l'ouverture lorsque le disjoncteur est activé
• Manipuler les mécanismes et les liaisons qui transfèrent le mouvement de l'opérateur aux mécanismes du disjoncteur

Ces accessoires d'appareillage basse tension semblent élémentaires jusqu'à ce qu'ils tombent en panne, auquel cas l'ensemble devient dangereux ou inutilisable.

Protection de l'environnement

Les appareillages installés dans des environnements poussiéreux, humides ou corrosifs nécessitent des accessoires d’étanchéité et de filtration :

• Joints et joints pour portes d'enceintes
• Filtres pour ouvertures de ventilation
• Des radiateurs pour éviter la condensation
• Indicateurs d'humidité

Pour les accessoires d’appareillage basse tension de ce type, le coût est minime par rapport au coût d’une défaillance liée à la corrosion.

Fonctions de sécurité intégrées dans la conception des accessoires

Les appareillages basse tension modernes intègrent des fonctions de sécurité qui reposent sur des composants accessoires. Ce ne sont pas des modules complémentaires ; ils font partie intégrante de la conformité réglementaire et de la protection du personnel.

Protection contre les arcs électriquesnécessite que l'enceinte de l'appareillage de commutation contienne ou redirige l'énergie de l'arc. Les loquets de porte, les fenêtres de visualisation et les panneaux de décompression (tous les accessoires) déterminent si un arc électrique blesse l'opérateur ou reste confiné.

Protection contre les surchargesnécessite que le déclencheur du disjoncteur reçoive des signaux de courant précis. Les transformateurs de courant et les transformateurs de tension sont des accessoires, mais leur précision détermine si le disjoncteur se déclenche au niveau de surcharge prévu ou permet d'endommager l'équipement.

Interruption de court-circuitnécessite que les contacts du disjoncteur s'ouvrent rapidement et complètement. Le mécanisme de commande, comprenant les ressorts, les liaisons et les loquets, est un système accessoire. Son état détermine si le disjoncteur élimine le défaut ou explose.

Pour ces raisons, la spécification d’accessoires pour appareillage basse tension au même niveau de qualité que les composants principaux n’est pas une ingénierie conservatrice. C'est une pratique courante.

Modularité et flexibilité : avantages liés aux accessoires

L’un des avantages les plus fréquemment cités des appareillages basse tension est la modularité. Cette modularité existe car les accessoires sont conçus pour être ajoutés, retirés ou remplacés sans perturber le bus d'alimentation principal.

Une installation qui ajoute une nouvelle ligne de production peut insérer un disjoncteur d'alimentation supplémentaire dans une gamme d'appareillages de commutation existante. Le processus nécessite des supports de montage (accessoire), des supports de jeu de barres (accessoire), des borniers de câblage de commande (accessoire) et des poignées de porte (accessoire). Le jeu de barres principal et les disjoncteurs existants restent intacts.

De même, le passage du fonctionnement manuel au fonctionnement à distance nécessite l'ajout d'un opérateur moteur (accessoire) et d'un module de communication (accessoire). Le disjoncteur lui-même, le composant principal coûteux, reste en place.

Cette flexibilité n’est pas fortuite. Les accessoires pour appareillage basse tension sont conçus selon des dimensions et des interfaces standard, permettant une configuration mixte. La gamme de produits Richge prend en charge une telle modularité sur plusieurs facteurs de forme.

Gestion de l'énergie grâce à l'intégration d'accessoires

Les caractéristiques d’efficacité énergétique des appareillages basse tension dépendent entièrement des accessoires. Le disjoncteur principal transporte le courant mais ne le mesure ni ne le gère. La gestion de l'énergie s'effectue via des dispositifs accessoires :

• Wattmètres qui échantillonnent les formes d'onde de tension et de courant pour calculer la puissance réelle, la puissance réactive, le facteur de puissance et la distorsion harmonique
• Transformateurs de courant qui abaissent le courant primaire à des niveaux sûrs pour les entrées du compteur
• Passerelles de communication qui regroupent les données de plusieurs départs et les transmettent au logiciel de gestion de l'énergie
• Bobines de contacteurs et relais de commande permettant le délestage pendant les périodes de pointe

Sans ces accessoires d'appareillage basse tension, une installation ne peut pas mettre en œuvre la réponse à la demande, ne peut pas suivre la consommation d'énergie par ligne de processus et ne peut pas vérifier les économies réalisées grâce aux projets d'efficacité.

L'affirmation selon laquelle les appareillages de commutation basse tension modernes « contribuent à optimiser la consommation d'énergie et à réduire les coûts d'exploitation » est vraie, mais uniquement lorsque l'ensemble d'accessoires comprend les dispositifs de surveillance et de contrôle nécessaires.

Environnements d'application et sélection d'accessoires

Différentes applications imposent différentes exigences aux accessoires d'appareillage basse tension. Les solutions disponibles dans le commerce ne conviennent pas à tous les cas.

Usines de fabrication industrielleressentez les vibrations des machines à proximité. Les accessoires utilisés dans cet environnement nécessitent des borniers résistants aux vibrations, du matériel de verrouillage et des connexions de bus flexibles qui absorbent les mouvements sans se desserrer.

Bâtiments commerciauxy compris les hôpitaux et les centres de données nécessitent une haute disponibilité. Les accessoires doivent inclure des contacts de surveillance redondants, des dispositions de dérivation et des indicateurs indiquant les besoins de maintenance en attente avant qu'une panne ne se produise.

Installations d'énergies renouvelablesfaire face à de larges variations de température et à une exposition aux UV pour les enceintes extérieures. Les accessoires nécessitent des températures nominales étendues, des matériaux stables aux UV et une étanchéité contre la pénétration de la poussière et de l'humidité.

Projets d'infrastructurescomme les aéroports et les usines de traitement des eaux, ils ont des exigences de longue durée de vie. Les accessoires doivent être disponibles pendant des décennies de cycles de remplacement et le fabricant doit fournir une assistance à long terme.

La position de Richge en tant que fournisseur d'accessoires pour appareillages basse tension au service de ces diverses applications implique une gamme de produits suffisamment large pour répondre aux demandes spécifiques de chaque environnement.
