Série de raccords

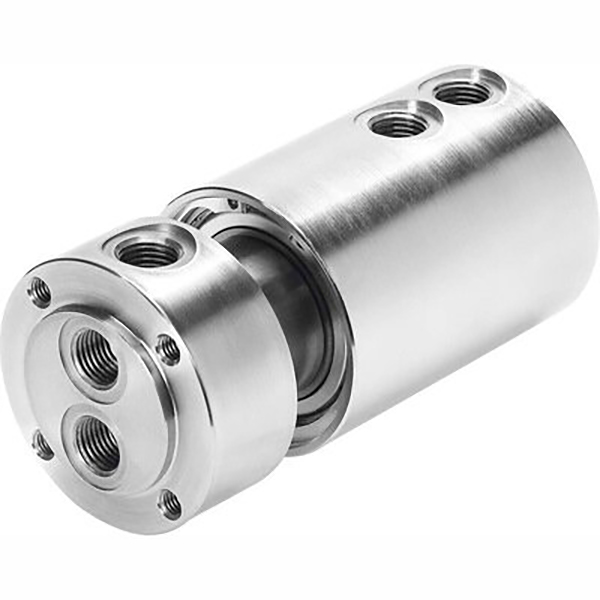

Joint tournant pneumatique série SOLIH GF, raccord rotatif à air rotatif à 360° pour l'automatisation. Versions à passage simple et multi, double usage vide/positif 0,095-1,0MPa, max 300 tr/min, joint de roulement de précision à faible couple, corps en alliage d'aluminium. Ports M5-G1/2, compatibles avec les raccords instantanés. Idéal pour les tables rotatives, les plaques d'indexation, les joints de robots, les montages rotatifs et la commande pneumatique rotative multi-circuits.

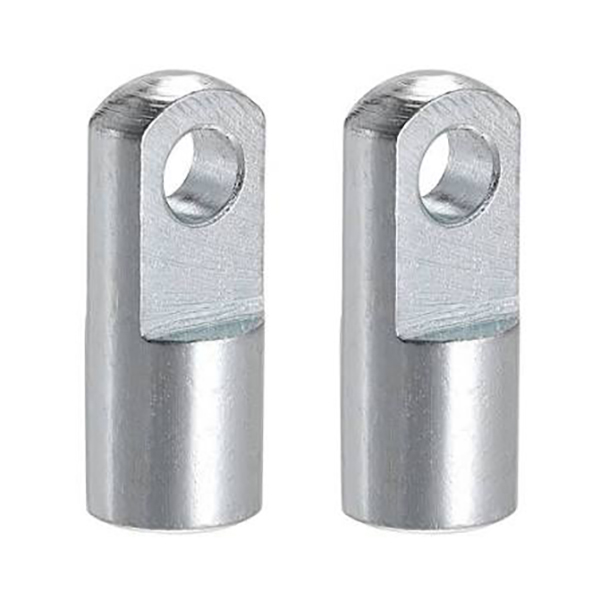

Joint à chape simple de type SOLH I pour embout de tige de vérin pneumatique, connecteur articulé à chape en U à faible coût avec rotation de ± 5°. Construction en acier au carbone/acier inoxydable, filetage femelle M10 × 1,25 M36 × 2,0 correspondant aux cylindres d'alésage 32-200 mm, trou d'épingle φ10-36 mm. Compatible AirTAC/SMC/dénomination domestique (F M10 × 1,25I, I 32, CA2 40 I). Idéal pour les charges push-pull, les guides linéaires et les mécanismes de retournement.

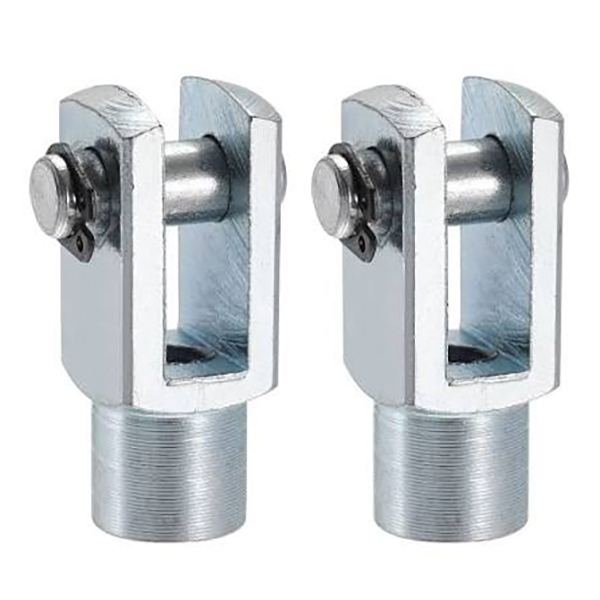

Joint de chape à double oreille SOLH de type Y pour embout de tige de vérin pneumatique, connecteur de fourche standard interchangeable avec les pièces SMC/AirTAC. Filetage interne M10 × 1,25-M27 × 2 correspondant aux alésages de 32 à 125 mm, trou d'épingle φ10-27 mm, rotation à plan unique de ± 5°. Acier au carbone noirci/galvanisé ou acier inoxydable. Idéal pour les cosses de charge à une oreille avec une charge élevée dans les mécanismes push-pull et articulés.

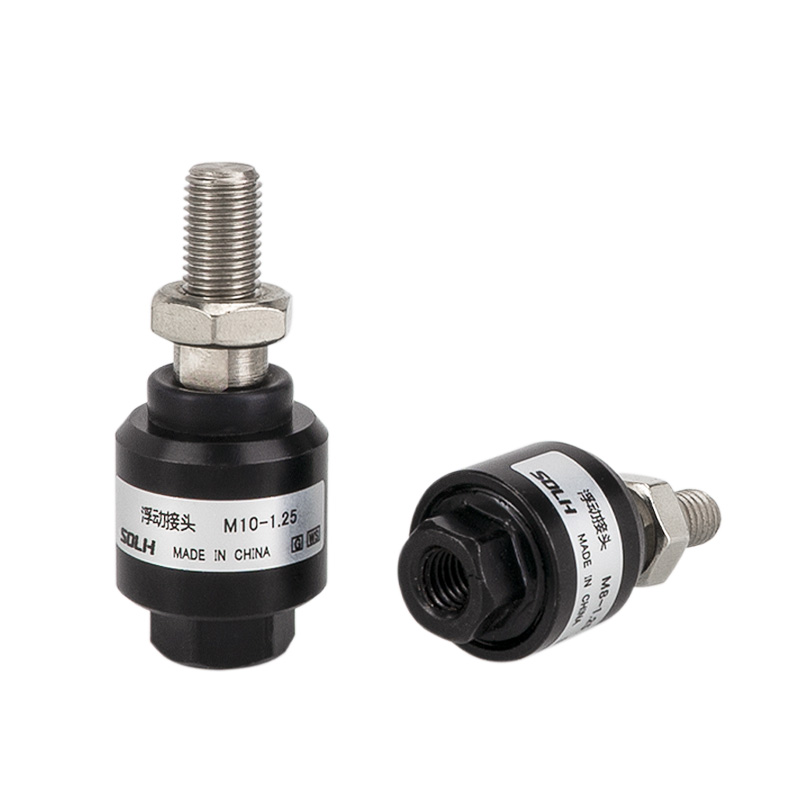

Joint flottant de type SOLH F pour embout de tige de vérin pneumatique, connecteur de compensation à tête sphérique flexible. Absorbe le désalignement axial/radial (axial ±1,5 mm, angulaire ±2°~±5°), élimine la force latérale et protège les joints de cylindre. Filetages M6×1,0-M20×1,5 correspondant aux alésages 16-100 mm, aluminium anodisé ou acier inoxydable 304. Interchangeable avec la série AirTAC F, SMC JAF/JAHF. Idéal pour le montage à la presse, les chaînes d'assemblage et le transport à longue course.

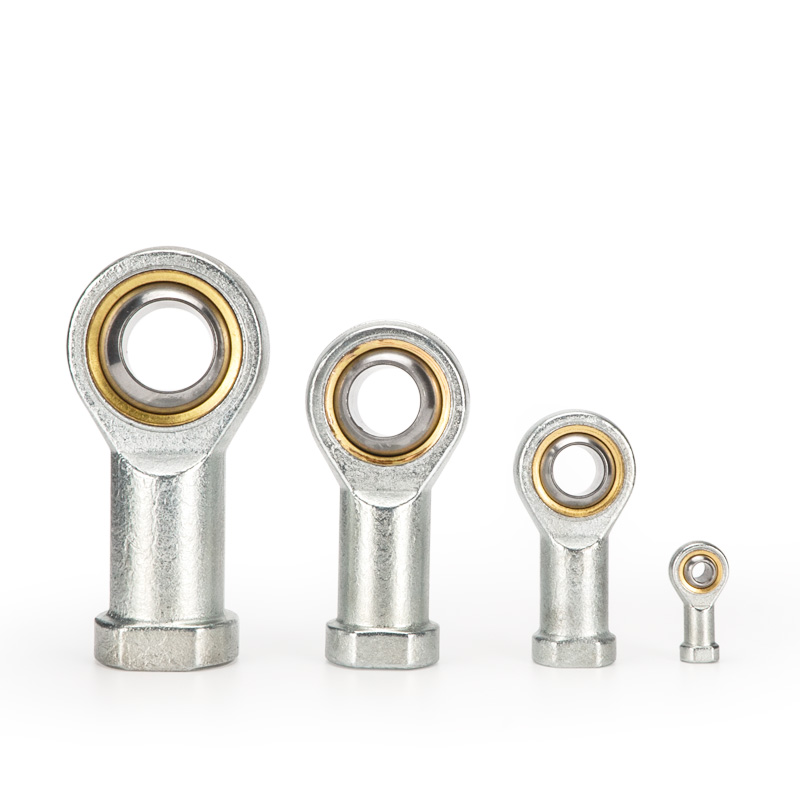

Roulement d'extrémité de tige en œil de poisson de type SOLH U pour embout de tige de vérin pneumatique, joint articulé universel à 360° avec rotation de ±13°~±15°. Compense jusqu'à 2 mm de déviation coaxiale, élimine la force latérale et protège les joints de cylindre. Filetages M6 × 1,0-M27 × 2 correspondant aux alésages de 16 à 125 mm, options en acier à roulement / cuivre autolubrifiant / acier inoxydable 304. AirTAC F-U et SMC PHS interchangeables. Idéal pour les mécanismes de charge à grande vitesse, excentriques et multi-angles.

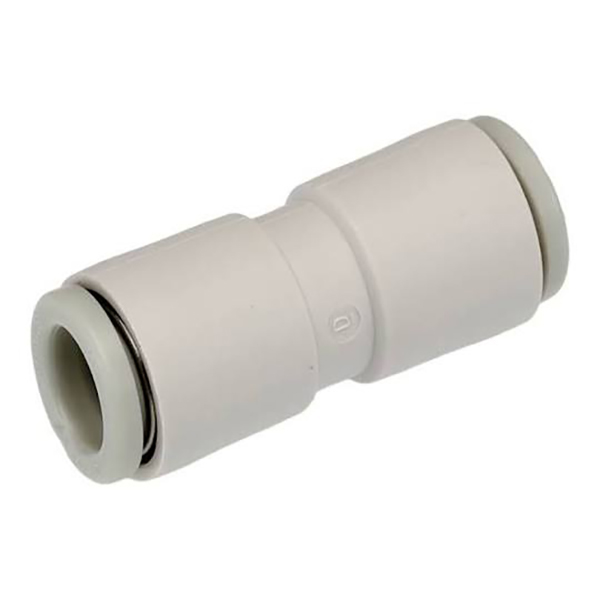

SOLH KQ2H raccord enfichable droit à une touche, remplacement direct pour SMC KQ2H. Corps POM, filetage en laiton nickelé, joint NBR. Fonctionne pour l'air comprimé jusqu'à 1,0 MPa et le vide jusqu'à -95 kPa. Couvre les tubes PU/PA Φ2-Φ16, les filetages coniques métriques M & R, les configurations de diamètre égal et réductrices. Idéal pour les générateurs de vide, les micro-vérins et les tuyauteries pneumatiques d'automatisation confinées.

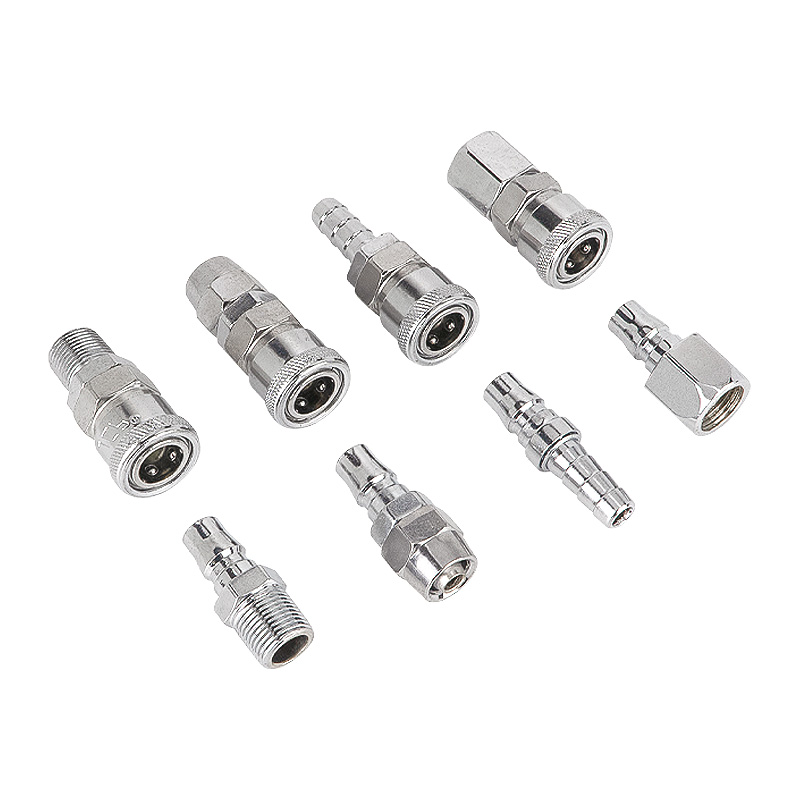

Attache rapide pneumatique autobloquante SOLH de type C, conception autobloquante à bille en acier pour une utilisation à une seule main. Étanchéité NBR, pression de service 0-1,0 MPa. Options en acier nickelé/plastique. Série PP10~PP40, PF/PH/SP/SM pour tube PU Φ4×6~Φ8×12 et filetages G1/4, G3/8, G1/2. Marque croisée interchangeable avec SMC et AirTAC. Largement utilisé pour les compresseurs d'air, les outils pneumatiques et les conduites pneumatiques des générateurs de vide.
