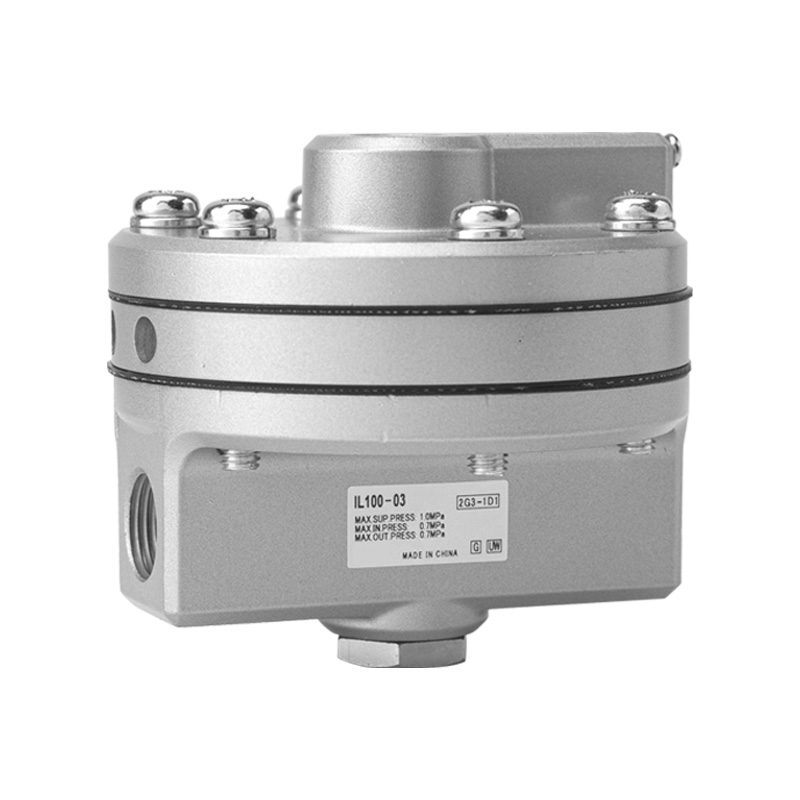

Relais booster de précision 1:1 série IL100 (amplificateur pneumatique)

Marque : SOLH par Richge Technology

Positionnement du produit

     La série IL100 est un relais booster de précision 1:1 entièrement interchangeable avec les modèles originaux SMC, également connus sous le nom d'amplificateur de signal pneumatique ou de booster de volume. Sa fonction principale est de convertir les signaux de commande à faible débit en sortie d'air à haut débit à pression égale. Il résout efficacement les problèmes de réponse lente causés par les longs parcours de tuyauterie et les actionneurs pneumatiques à grand volume, avec une précision exceptionnelle, une capacité de débit ultra-large et une vitesse de réponse ultra-rapide.

 Fonction principale et principe de fonctionnement

  1. Définition fondamentale

       Amplificateur de signal et de volume pneumatique avec suivi précis de la pression 1:1 (la pression de sortie est strictement égale à la pression du signal d'entrée).

  2. Logique de fonctionnement

     --SIG (Port de signal) : reçoit la sortie de pression de contrôle à faible débit des positionneurs ou des régulateurs de pression

     --SUP (port d'alimentation) : se connecte à l'alimentation principale en air comprimé, pression d'alimentation maximale 1,0 MPa.

     --OUT (port de sortie) : fournit de l'air à haut débit à une pression identique pour piloter de grands actionneurs

     --EXH (orifice d'échappement) : évacue rapidement l'air résiduel lorsque la pression du signal de commande chute

 3. Valeur fondamentale

     Maintenez une pression de signal exacte tout en amplifiant le débit de sortie, accélérant considérablement le mouvement de l'actionneur.

Principales fonctionnalités

   1. Débit ultra élevé et réponse instantanée

     -- Capacité de débit maximale : 6 000 L/min (ANR) sous une pression d'alimentation de 0,7 MPa

     -- Coefficient de débit Cv = 1,1

     --Parfait pour la tuyauterie longue distance, les cylindres à gros alésage et les actionneurs à grande membrane

   2. Suivi de pression 1:1 de haute précision

     --Erreur de linéarité à ± 1 % de la pleine échelle

     --Hystérésis ≤ 1 % pleine échelle

     --Réplication précise de la pression sans chute de pression et sans dérive à long terme

   3. Options de filetage à plusieurs ports

     --Tailles de ports : 02 (Rc1/4), 03 (Rc3/8)

     --Filetage standard : Rc ; en option NPT (suffixe N), filetage parallèle G (suffixe F)

     --Quatre ports dédiés : signal SIG, alimentation SUP, sortie OUT, échappement EXH

   4. Température étendue et versions personnalisées spéciales

     --Modèle standard : -5 ~ +60℃

     --Version L basse température : -30 ~ +60 ℃

     --Version T haute température : -5 ~ +100 ℃

     --Version S sans cuivre : compatible avec la fabrication de semi-conducteurs et le gaz inerte de haute pureté

   5. Structure compacte durable

     --Corps principal : alliage d'aluminium avec revêtement de peinture anticorrosion argenté

     --Poids net : 0,56 kg

     --Deux méthodes de montage : installation filetée directe ; support de montage métallique en option (suffixe B)

Tableau complet des spécifications techniques

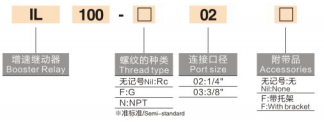

Explication du code modèle (IL100-□-□-□-□)

   Exemple : IL100-02-N-L-B

     --IL100 : Code de série de base

     --02/03 : Taille du port (1/4" / 3/8")

     --Suffixe de filetage : N=filetage NPT ; pas de suffixe=Rc; Filetage F=G

     --Suffixe de version spéciale : L=basse température ; T=haute température ; S=sans cuivre

     --B : équipé d'un support de montage (pas de suffixe = sans support)

   Modèles standards communs

     --IL100-02 : port Rc1/4, température standard, sans support

     --IL100-03-B : port Rc3/8, température standard, avec support de montage

     --IL100-N03-L : filetage NPT 3/8, variante résistante aux basses températures

Scénarios d'application typiques

     --Vannes de contrôle de processus : vannes de régulation pneumatiques et actionneurs à membrane, associés à des positionneurs pour augmenter la vitesse d'actionnement

     --Conduites d'air d'instrument longue distance : éliminez la réponse lente causée par les longs tubes entre les émetteurs et les actionneurs.

     --Vérins pneumatiques de grand volume : actionneurs mécaniques de levage, de serrage et à grande course robustes

     --Boucles de positionnement de haute précision : systèmes pneumatiques nécessitant un suivi précis de la pression et une réponse rapide

     --Équipement pour semi-conducteurs et gaz de haute pureté : variante S sans cuivre pour les environnements de processus propres

Résumé en une phrase

     Le relais de surpression interchangeable SOLH IL100 offre un suivi précis de la pression 1:1, un débit élevé maximum de 6 000 L/min et une linéarité élevée de ± 1 % avec une réponse ultra-rapide, spécialement conçu pour éliminer le décalage d'actionnement lent dans les canalisations longues et les systèmes pneumatiques à grand volume.
