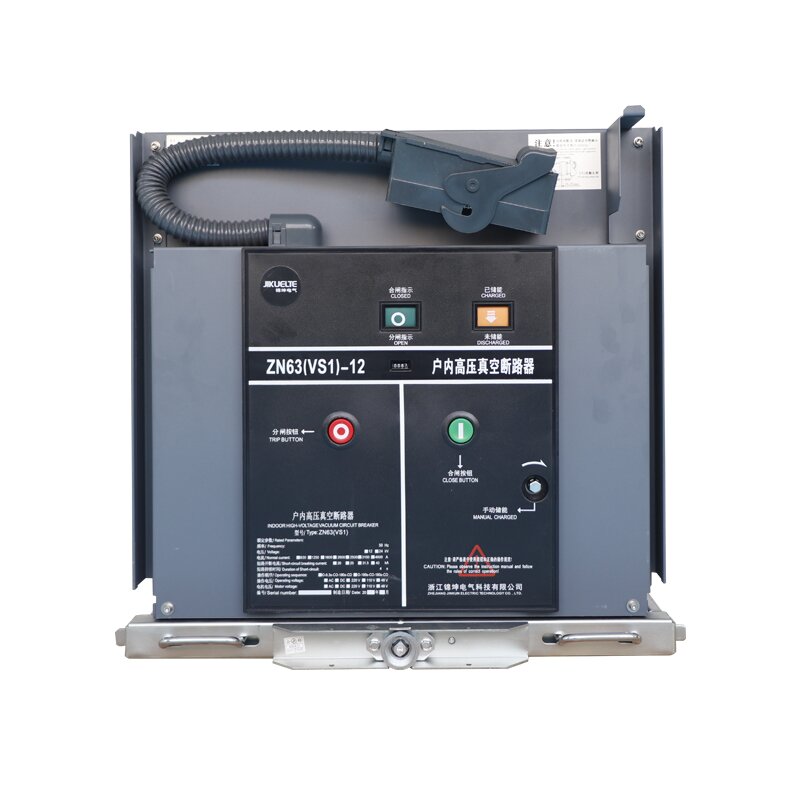

Fonctions de la série de disjoncteurs de vide
La série de châssis de disjoncteur à vide est utilisée pour installer et déplacer des disjoncteurs à vide. Comme
Le composant clé connecte les disjoncteurs et les armoires de commutation dans l'équipement d'alimentation
avec commodité opérationnelle, protection contre la sécurité, maintenance des équipements et adaptation du système:
Structure:
Corps de châssis VCB: il est composé d'un cadre métallique et d'une structure supportée de l'ensemble du châssis
série. Il a une certaine résistance et stabilité, peut supporter le poids du disjoncteur à vide,
et assurer qu'il ne sera pas déformé ou endommagé pendant le mouvement.
Mécanisme de transmission: transmission des vis et des engrenages
Mécanisme de contrôle: y compris le moteur de commande, le contrôleur automatique, le micro-commutateur de priorité manuelle,
etc. Le moteur de commande fournit une puissance pour le mouvement du châssis; le contrôleur automatique
est utilisé pour réaliser le contrôle automatique du châssis, qui peut recevoir des signaux de télécommande ou
Communiquez avec d'autres appareils intelligents dans l'armoire de commutation pour réaliser la commutation automatique
du disjoncteur à vide dans différentes positions (comme la position de fonctionnement, la position de test,
position de déconnexion); Le micro-commutateur de priorité manuelle permet à l'opérateur de contrôler manuellement
le mouvement du châssis si nécessaire, et le fonctionnement manuel a la priorité sur le
Contrôle automatique, afin de permettre une intervention manuelle dans les situations d'urgence ou l'équipement
Commission.
Mécanisme de positionnement: il est composé de manches de positionnement, de broches de positionnement, etc., et est utilisé
pour déterminer avec précision la position du disjoncteur à vide dans l'armoire d'interrupteur à
Assurez-vous qu'il est correctement connecté et apparié avec d'autres composants électriques dans le commutateur
armoire pour empêcher les défaillances électriques ou les erreurs opérationnelles causées par l'écart de position.
Mécanisme de verrouillage: pour assurer la sécurité opérationnelle et le fonctionnement correct de l'équipement,
Le châssis est équipé de dispositifs imbriqués. Par exemple, le verrouillage mécanique peut
Empêcher le châssis d'être secoué lorsque le disjoncteur à vide est dans la fermeture
Baste, et le disjoncteur est fermé lorsque le châssis n'a pas complètement entré ou sorti du
position spécifiée; l'emboîtement électrique réalise les fonctions de verrouillage plus complexes par
Interaction du signal avec d'autres composants électriques dans l'appareil-commutateur
La série de châssis de disjoncteur à vide est également le lien central pour assurer la sécurité et améliorer
Efficacité du système d'alimentation. Par transmission mécanique, protection de verrouillage,
Contrôle intelligent et autres fonctions, il combine le disjoncteur à vide avec le commutateur
Cabinet, joue un rôle clé dans la production d'électricité, la transmission, la distribution et d'autres scénarios, et
fournit une prise en charge du fonctionnement sûr, fiable et efficace du système d'alimentation.
