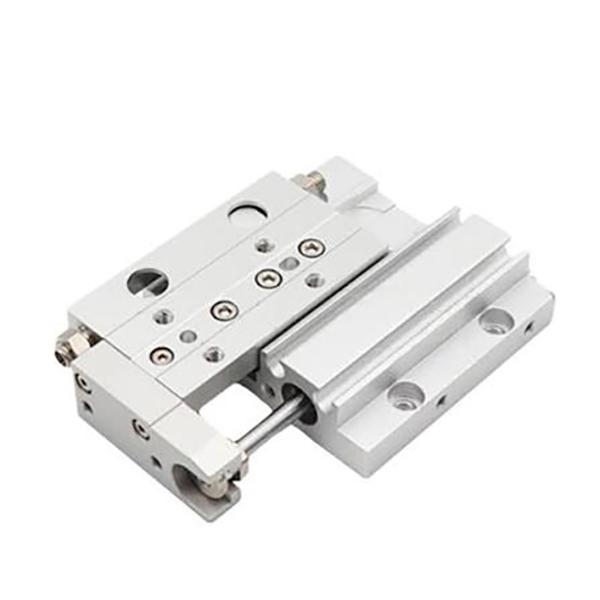

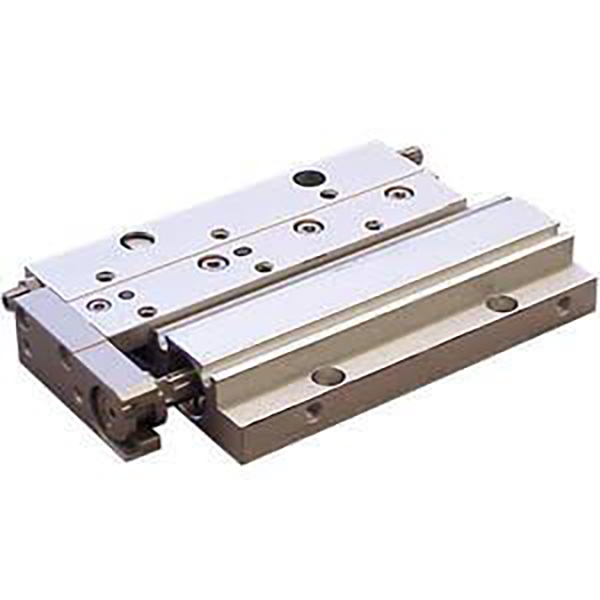

Table coulissante pneumatique ultra-mince et haute rigidité série MXF

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH MXF est une table coulissante pneumatique ultra-mince, à haute rigidité et à longue course, conçue pour les équipements d'automatisation à hauteur limitée. Doté d'une disposition parallèle de cylindres et de rails de guidage à rouleaux transversaux, d'une structure de montage double face haut/bas et d'une capacité de charge moyenne, il atteint une hauteur de corps ultra-faible qui est 40 % plus fine que les glissières MXS conventionnelles de mêmes spécifications. Avec un positionnement stable de précision moyenne, un fonctionnement fluide à longue course et une durabilité cyclique à haute fréquence, il constitue la solution principale de coulisses à profil bas pour la manutention de matériaux de précision, l'assemblage et la commutation de stations dans les systèmes automatisés compacts.

Positionnement de base et caractéristiques structurelles

     -- Structure de conduite à double effet: Adopte un fonctionnement stable à double effet avec des tailles d'alésage allant de φ8 à φ20 mm, offrant une sortie de charge moyenne fiable de 20 ~ 180 N, correspondant parfaitement aux scénarios de manipulation de précision de service moyen.

     -- Conception de cylindres parallèles et de guides à rouleaux transversaux: Le rail de guidage et le cylindre sont disposés en parallèle, séparant la charge du mouvement d'étanchéité de la tige de piston. Cette structure offre une rigidité élevée, un faible frottement, un fonctionnement sans écart et un mouvement linéaire extrêmement fluide.

     -- Corps ultra fin à profil bas: La hauteur du corps n'est que de 16 à 27 mm, soit 40 % inférieure aux modèles MXS équivalents. C'est le choix optimal pour un dégagement ultra-faible et une configuration d'équipement très compacte.

     --Performances fiables de précision moyenne: Assure un parallélisme de fonctionnement de 0,03 mm, une verticalité de 0,05 mm et une précision de positionnement répétée de ± 0,02 mm, répondant pleinement aux exigences standard de positionnement d'automatisation de précision moyenne.

     -- Montage double face de haute précision: Équipé de trous traversants supérieurs et de trous taraudés inférieurs, ainsi que de trous de positionnement de précision. Prend en charge l'installation positive et inversée, garantissant une précision de montage répétée élevée après démontage et remontage.

     -- Installation de tuyauterie flexible et de capteurs: Compatible avec les tuyauteries bidirectionnelles transversales et axiales. Anneau magnétique intégré avec rainure coulissante dissimulée pour l'installation d'un interrupteur magnétique, économisant ainsi de l'espace d'installation sans interférence structurelle.

     -- Options de course réglable et de tampons multiples: Tampons en polyuréthane standard aux deux extrémités pour un amorti stable. Comprend une course réglable de 5 mm par extrémité (plage de coupe standard totale de 10 mm), avec la spécification X11 en option pour un réglage fin ultra-long de 15 mm et des tampons hydrauliques en option pour les scénarios d'impact à haute fréquence.

Règle complète de codage du modèle

   1. Exemple de modèle : MXF12-50-M9BW

   2. Exemples de référence de commande standard

     -- MXF8-20 : Modèle standard sans interrupteur, alésage 8 mm, course 20 mm, double effet

     -- MXF20-100-2M9B : alésage de 20 mm, course longue de 100 mm, doubles interrupteurs magnétiques pour la surveillance de position bidirectionnelle

     -- MXF16-75-X11 : alésage de 16 mm, course de 75 mm, réglage de la course étendue de 15 mm

Spécifications techniques de base (@0,5MPa, double effet)

Performances de base et avantages du produit

     -- Structure compacte ultra fine pour un gain de place extrême: Avec une hauteur de corps ultra-faible de 16 ~ 27 mm, 40 % plus mince que la série MXS, il s'adapte parfaitement aux équipements à très faible dégagement et aux scénarios d'agencement modulaires denses où les glissières conventionnelles ne peuvent pas être installées.

     -- Rigidité élevée et fonctionnement stable sur longue course: Le guide à rouleaux transversaux associé au corps monolithique intégré élimine les espaces de fonctionnement et les déformations. Il maintient un fonctionnement stable et sans gigue dans des conditions de course longue maximale de 100 mm et de cyclage à haute fréquence.

     -- Montage double face avec une forte adaptabilité: Prend en charge la fixation par trou traversant supérieur et l'installation de trou taraudé inférieur, compatible avec le montage positif et inversé. Équipé de trous de positionnement de précision pour garantir une précision de répétition élevée après des démontages et assemblages répétés.

     -- Course réglable flexible et adaptation multi-stations: Réglage fin standard de 5 mm par extrémité (plage de coupe totale de 10 mm). La spécification X11 en option permet un réglage de course étendu de 15 mm, répondant aux exigences précises d'étalonnage de course pour les processus automatisés multi-stations.

     -- Sans huile et longue durée de vie avec peu d'entretien: Adopte une étanchéité à faible friction et une conception de fonctionnement sans huile, avec une durée de vie de plus de 5 millions de cycles. Il s’applique aussi bien aux environnements industriels propres qu’aux lignes de production automatisées conventionnelles avec des exigences de maintenance quotidienne minimales.

Méthodes de montage et scénarios d'application typiques

   1. Méthodes de montage doubles

     -- Montage supérieur: Fixation via des trous traversants supérieurs avec disposition de charge supérieure. Associé à des broches de positionnement pour un positionnement de haute précision et une charge stable.

     -- Montage inférieur: Fixé via des trous taraudés inférieurs pour une installation directe en surface de l'équipement. Présente un assemblage ferme et est idéal pour les applications de montage inversé.

   2. Applications industrielles typiques

     -- Industrie électronique 3C: Stratification d'écran, manipulation de modules, transfert de cartes PCB, commutation de station de détection et positionnement de précision de composants électroniques.

     -- Automatisation de l'assemblage de précision: Pressage de petites pièces, assemblage de bornes, entraînement de dispositifs de verrouillage à vis et fonctionnement cyclique d'outillage léger.

     -- Machines d'emballage: Poussée de matériaux, entraînement d'outils de coupe, laminage d'étiquettes et transport de matériaux sur de courtes distances.

     -- Équipement d'automatisation générale: Coulissement du corps de la porte de l'équipement, commutation des stations de la ligne de production et entraînement linéaire cyclique haute fréquence à charge moyenne.

MXF contre MXH contre MXS | Comparaison des tables coulissantes à profil bas et compact

Guide de sélection rapide en trois étapes

   1. Sélection de la taille d'alésage par charge: Faire correspondre le diamètre d'alésage en fonction du poids de la pièce : φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Réservez au moins 50 % de marge de charge pour garantir un fonctionnement stable à long terme.

   2. Confirmation d'AVC: La course standard varie de 10 mm à 100 mm. Préférez la série MXF pour les scénarios de course longue (≥50 mm) ; sélectionnez la série MXH pour les conditions de travail à course courte et à haute fréquence.

   3. Correspondance de configuration:
     --  Détection de position: Équipé de deux interrupteurs magnétiques M9B pour une surveillance précise de la position de la course bidirectionnelle.

     -- Réglage fin de la course: Choisissez le standard -X10 (coupe de 5 mm) pour une utilisation régulière ; sélectionnez -X11 (coupe étendue de 15 mm) pour un calibrage précis à plusieurs coups.

     --  Optimisation de la mise en mémoire tampon: Adopter des tampons en polyuréthane standard pour un fonctionnement conventionnel ; mise à niveau vers des tampons hydrauliques pour les scénarios d’impact à haute fréquence et de réduction du bruit.

Résumé en une phrase

     La table coulissante pneumatique ultra-mince à haute rigidité de la série SOLH MXF présente une hauteur de corps 40 % inférieure à celle du MXS, un guide à rouleaux transversaux à haute rigidité, un montage double face et une stabilité de charge moyenne à longue course, servant de solution de base à coût élevé et performant pour l'automatisation compacte à hauteur limitée et la manipulation haute fréquence de précision moyenne.
