Vérin à tige de guidage triaxiale série TC | Cylindre pneumatique anti-torsion haute rigidité TCL/TCM

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles de base

     La série SOLH TC est un vérin à tige de guidage triaxial haute performance adoptant une structure intégrée à double tige de guidage + tige de piston centrale. Dotée d'une rigidité ultra-élevée, d'une excellente capacité anti-torsion, d'une forte résistance aux charges latérales et d'une précision de positionnement précise, cette série couvre une gamme complète d'alésages allant de φ6 mm à φ100 mm, y compris deux modèles principaux : le type à roulement à billes de précision TCL et le type à roulement coulissant robuste TCM. Il est largement utilisé pour les stations compactes de poussée, de levage, d'arrêt et de traduction précise, constituant un remplacement parfait pour la série SMC MGP dans les scénarios d'automatisation standard.

Avantages structurels clés

• Structure triaxiale à très haute rigidité: Équipée de deux tiges de guidage en acier à haute résistance et d'une tige de piston centrale, la structure triaxiale intégrée offre plus de deux fois la résistance à la torsion et la capacité de charge latérale des vérins ordinaires. Il empêche efficacement la flexion et le décalage, s'adaptant aux conditions de travail de charge excentrique et d'impact transversal avec une stabilité exceptionnelle.

• Configurations à double roulement pour des scénarios complets

￮ TCL (roulement à billes): Friction ultra faible, course ultra douce et fonctionnement stable à haute fréquence, idéal pour le levage de précision, le cyclisme à grande vitesse et les exigences de mouvement à faible friction.

￮ TCM (palier lisse): Adoptant une bague coulissante en alliage de laiton, il présente une excellente résistance à l'usure, une résistance aux chocs et une tolérance de charge latérale, parfaitement adaptée aux conditions de travail lourdes, poussiéreuses et de freinage.

• Conception fine et compacte intégrée: L'unité d'entraînement et l'unité de guidage sont hautement intégrées pour minimiser l'espace global d'installation. Les doubles entrées d'air sur les surfaces supérieure et latérales permettent une disposition flexible des canalisations, s'adaptant aux différentes directions de canalisations sur site et aux structures d'équipement compactes.

• Positionnement répété de haute précision: Des trous de positionnement de précision sont réservés sur la base, la face arrière et la plaque de fixation pour garantir une précision de positionnement répétée ultra-élevée. Les rainures de commutateur magnétique sur quatre côtés prennent en charge l'installation de commutateurs multidirectionnels, permettant une détection flexible et complète de la position de course.

• Configuration Standard Prime: Anneau magnétique intégré (aimant S standard), tampons en caoutchouc à double extrémité et conception sans huile et sans entretien, conforme aux normes de fonctionnement en atelier propre. La conception à double effet avec une course standard allant de 5 mm à 500 mm couvre presque toutes les courses d'entraînement d'automatisation conventionnelles.

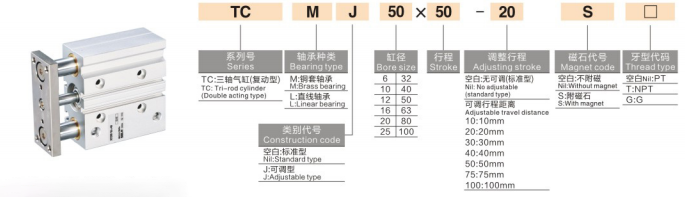

Règles complètes de dénomination des modèles

Exemples de modèles : TCM20-50S | TCL16-30J-20S-T

Exemples de référence de commande standard

• TCM25-75S : alésage de 25 mm, course de 75 mm, type à roulement coulissant avec aimant intégré

• TCL20-50J-20S : alésage de 20 mm, course standard de 50 mm, course réglable de 20 mm, type de précision à roulement à billes avec aimant

• TCM32-100S-T : alésage de 32 mm, course de 100 mm, type à roulement coulissant avec résistance aux températures élevées

Paramètres techniques de base standard

(Conditions de test standard : température normale de 20 ℃, pression nominale de 0,5 MPa)

1. Paramètres généraux de performance

• Mode de fonctionnement: Mouvement alternatif double effet

• Plage de pression de service: 0,1 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

• Température ambiante: -20 ℃ ~ 70 ℃ (environnement conventionnel sans glace) ; -20 ℃ ~ 120 ℃ (-T version haute température)

• Vitesse de fonctionnement des pistons: 50~500 mm/s (φ6~63 petit et moyen alésage) ; 50 ~ 400 mm/s (grand alésage φ80/100)

• Mode tampon: Tampon en caoutchouc standard à double extrémité ; Tampon à coussin d'air en option pour les scénarios à fort impact

• Mode de lubrification: Fonctionnement sans huile et sans entretien, adapté aux environnements industriels propres

2. Données de poussée théorique (@0,5MPa, unité : N)

3. Données de poids du produit (course de 50 mm, unité : kg)

Comparaison de sélection de base TCL et TCM

Méthodes de montage et scénarios d'application typiques

1. Conception multi-montage flexible

• Montage direct sur le corps: Trous de vis réservés sur les faces inférieures, latérales et d'extrémité pour une fixation directe sans supports supplémentaires requis, permettant un montage et un démontage rapides pour une installation sur site.

• Accessoires auxiliaires en option: Des accessoires de montage à bride (F) et à support de pied (L) sont disponibles, prenant en charge une disposition horizontale et verticale flexible pour s'adapter à diverses conceptions structurelles d'équipement.

2. Applications industrielles de base

• Automatisation des lignes de convoyeurs: Arrêt des pièces, levage des matériaux et positionnement des palettes ; une forte résistance aux chocs et des performances anti-décalage assurent un transport stable et un fonctionnement limité.

• Traitement de précision électronique 3C: Manipulation des PCB, positionnement du sertissage des bornes et translation légère de la pièce ; une précision anti-rotation élevée garantit un assemblage et un traitement de précision sans déviation.

• Machines d'emballage: Conduite de déflecteurs de matériaux, commutation de porte de silo et poussée de matériaux sur de courtes distances ; le corps compact s’adapte parfaitement à la disposition des équipements d’emballage hautement intégrés.

• Automatisation industrielle générale: Levage de gabarits, éjection de pièces et entraînement de charges excentriques ; intègre des fonctions de cylindre et de guidage pour remplacer les combinaisons traditionnelles de cylindre divisé + tige de guidage, simplifiant ainsi la structure de l'équipement et réduisant les coûts.

Comparaison de remplacement des séries TC et des séries SMC MGP

Guide de sélection rapide en trois étapes

1. Sélection de la taille d'alésage: Calculer la poussée requise en fonction de la charge de travail réelle ; sélectionnez la taille de l'alésage avec une poussée théorique ≥ charge réelle × 1,5, en réservant une marge de sécurité de 50 % pour éviter un fonctionnement en surcharge.

2. Sélection du type de roulement: Choisissez le roulement à billes TCL pour un positionnement précis et des scénarios de cyclisme fluides à haute fréquence ; choisissez le roulement coulissant TCM pour les conditions de travail lourdes, poussiéreuses et à fort impact.

3. Sélection de la configuration fonctionnelle

￮ Demande de réglage fin de la course : sélectionnez la course réglable de type J (plage réglable de 0 à 50 mm)

￮ Demande de détection de position : sélectionnez la configuration de l'aimant S + commutateurs magnétiques multidirectionnels (installables sur quatre côtés)

￮ Environnement de travail à haute température : sélectionnez l'option -T résistante aux hautes températures (-20 ℃ ~ 120 ℃)

Résumé en une phrase

      Le vérin à tige de guidage triaxial de la série SOLH TC intègre une rigidité élevée, une résistance aux charges latérales exceptionnelles et des performances anti-rotation de haute précision, avec des options de double roulement et des fonctions optionnelles de course réglable et de haute température, servant de remplacement direct le plus rentable pour la série SMC MGP pour la conduite automatisée de levage, d'arrêt et de positionnement sur toute la scène.
