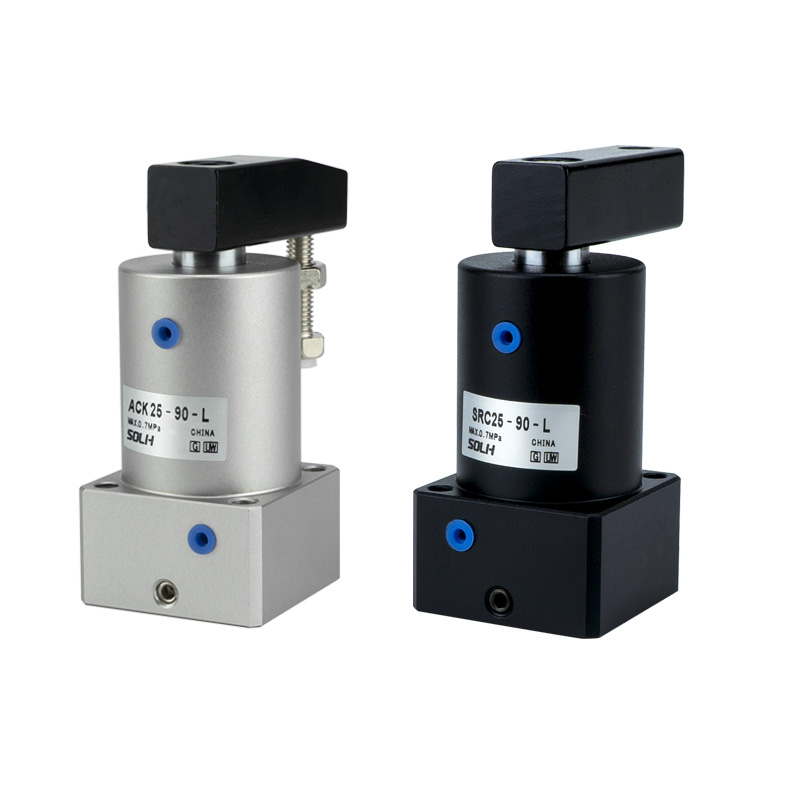

Cylindre d'angle série ACK | Rotation 90°/180° et serrage vers le bas Cylindre 2 en 1

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles de base

     La série SOLH ACK est un cylindre d'angle 2-en-1 hautes performances intégrant une rotation de 90°/180° et un mouvement de serrage linéaire vers le bas. Couvrant des tailles d'alésage de φ25 mm à φ63 mm, il adopte une structure professionnelle à trois rainures de guidage pour une haute précision et une forte résistance aux charges excentriques. Les plaques de pression simple face/double face en option et les sens de rotation gauche/droite s'adaptent entièrement aux diverses configurations de luminaires. Doté d'une rigidité élevée, d'une longue durée de vie et d'une capacité de serrage pour charges lourdes, le cylindre ACK est largement utilisé pour les stations de serrage de pièces à espace limité dans les processus automatisés d'outillage, de positionnement par soudage et de fixation par emboutissage.

1. Rotation composée et action de serrage

• Séquence de travail standard: Rétracter → Rotation gauche/droite de 90°/180° → étendre pour un serrage vers le bas

• Séquence de réinitialisation: Rétracter pour libérer la pince → rotation inverse → étendre et réinitialiser

• Positionnement de haute précision: Angle de rotation standard de 90° avec une haute précision de ±1,5° ; Type de rotation à 180° en option, garantissant un positionnement reproductible et fiable de la pièce.

2. Rigidité élevée et durée de vie prolongée

• Structure à trois rainures de guidage: La conception de guidage optimisée dans trois directions offre une stabilité de mouvement exceptionnelle, une précision de guidage élevée et une forte capacité anti-déflexion, résistant efficacement à la charge excentrique pendant le serrage.

• Configuration matérielle à haute résistance: La tige de piston adopte un acier allié spécial avec un processus de traitement thermique pour une excellente résistance à l'usure et une excellente durabilité. Le corps du cylindre subit un traitement d'anodisation dur pour améliorer la résistance à la corrosion et la rigidité structurelle.

• Sceaux importés haut de gamme: Adopte des matériaux d'étanchéité importés avec une excellente adaptabilité aux conditions de travail complexes, réduisant efficacement les fuites d'air et prolongeant considérablement la durée de vie globale du cylindre.

3. Installation flexible et configuration diversifiée

• Types de plaques de pression en option: Plaque de pression simple face ACK pour pièces étroites ; Plaque de pression double face ACKD pour pièces larges, couvrant diverses exigences de serrage de pièces.

• Direction de rotation réglable: L (rotation à gauche dans le sens inverse des aiguilles d'une montre) et R (rotation à droite dans le sens des aiguilles d'une montre) en option pour s'adapter aux différentes configurations de stations sur site.

• Conception de montage universelle: Equipé de 4 trous traversants inférieurs pour fixation directe, compatible avec montage à bride. Les rainures d'interrupteur standard réservées permettent une installation pratique d'interrupteurs magnétiques pour la détection de position.

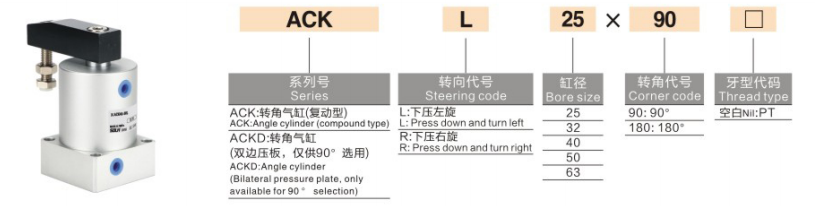

Règles complètes de dénomination des modèles et exemples de commande

1. Exemples de modèles typiques: ACKL25-90, ACKDR40-90

2. Exemples de commandes standard

• Rotation à gauche d'un seul côté 90°: ACKL25-90 (alésage φ25, rotation à gauche, angle standard 90°)

• Rotation droite double face 90°: ACKDR32-90 (alésage φ32, plaque double face, rotation à droite, angle 90°)

• Type robuste à gros alésage: ACKL63-90 (alésage maximum φ63, rotation à gauche, angle de 90° pour le serrage de charges lourdes)

Paramètres techniques généraux (20 ℃, condition standard 0,5 MPa)

1. Spécifications de base

• Mode de fonctionnement: Mouvement composé double effet (rotation + serrage vers le bas)

• Plage de pression de service: 0,15 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

• Température ambiante: -20 ℃ ~ 80 ℃

• Vitesse de fonctionnement des pistons: 50~200 mm/s

• Angle de rotation: 90° (standard) ; 180° (facultatif)

• Course de serrage standard: φ25 = 12 mm ; φ32 = 16 mm ; φ40 = 20 mm ; φ50 = 25 mm ; φ63 = 30 mm

2. Force de serrage théorique (unité : N @0,5MPa)

3. Poids du produit (unité : kg à 90°, type standard)

Scénarios d'application typiques

• Machines-outils et accessoires de soudage: Idéal pour le serrage du positionnement de la pièce, la fixation par soudage et l'anti-décalage du poste d'emboutissage. L'action intégrée de rotation et de serrage 2 en 1 simplifie la structure mécanique et économise de l'espace d'installation.

• Traitement des composants électroniques et de précision: Adapté au serrage de palettes, à la fixation de gabarits et au positionnement de pièces en micro-précision. Il présente une précision de positionnement élevée et une faible génération de poussière, répondant à des exigences strictes de précision et de propreté.

• Mécanisme de transfert automatisé: Largement appliqué pour la limitation des tables rotatives, le positionnement des mécanismes de retournement et les stations de serrage à course courte, offrant des performances de mouvement composé stables, fluides et répétables.

• Conditions de travail de fixation robuste: Avec une forte force de serrage et une excellente capacité de charge anti-excentrique, il s'adapte parfaitement aux scénarios de serrage de pièces lourdes, de fixation de moules et de positionnement de précision à grande charge.

Guide de sélection rapide en 3 étapes

1. Sélection de la taille d'alésage: Sélectionnez la taille de l'alésage en fonction de la charge de serrage réelle. Assurez-vous que la force de serrage théorique ≥ charge réelle × 1,5 facteur de sécurité ; donner la priorité à un alésage φ40 ou plus pour les conditions de travail difficiles.

2. Sélection de trait: La course de serrage standard varie de 12 mm à 30 mm. Réservez une marge de course de 3 à 5 mm en fonction de la hauteur de la pièce pour éviter les interférences mécaniques pendant le fonctionnement.

3. Sélection de configuration

￮ Type de plaque de pression: Choisissez la plaque simple face ACK pour les pièces étroites ; sélectionnez la plaque double face ACKD pour les pièces larges.

￮ Sens de rotation: Sélectionnez la rotation L à gauche ou la rotation R à droite en fonction de la disposition réelle de la station et des conditions d'interférence mécanique.

Résumé en une phrase

     Le cylindre d'angle de la série SOLH ACK adopte une structure à trois rainures de guidage de haute précision, prenant en charge une rotation de 90°/180° et une intégration de serrage vers le bas. Avec des plaques de pression simple/double face en option, une rotation gauche/droite flexible et d'excellentes performances anti-déflexion pour charges lourdes, il s'agit d'une solution de serrage à haute rigidité et longue durée de vie pour diverses stations de montage automatisées à espace limité.
