Relais pneumatique-électrique série VR3200/VR3201

Marque:SOLH par Richge Technology

Positionnement du produit

     Les séries SOLH VR3200/3201 sont des relais pneumatiques-électriques classiques, également connus sous le nom de commutateurs de signal de pression d'air. Ils convertissent les signaux de pression pneumatique en contacts secs de commutation électrique, largement utilisés pour la surveillance de la pression, les alarmes de défaut, le verrouillage de sécurité et l'entrée de signaux numériques vers l'API dans les lignes de production automatisées, servant d'interface de conversion de signal standard entre les canalisations pneumatiques et les systèmes de contrôle électrique.

Classification des modèles et différences fondamentales

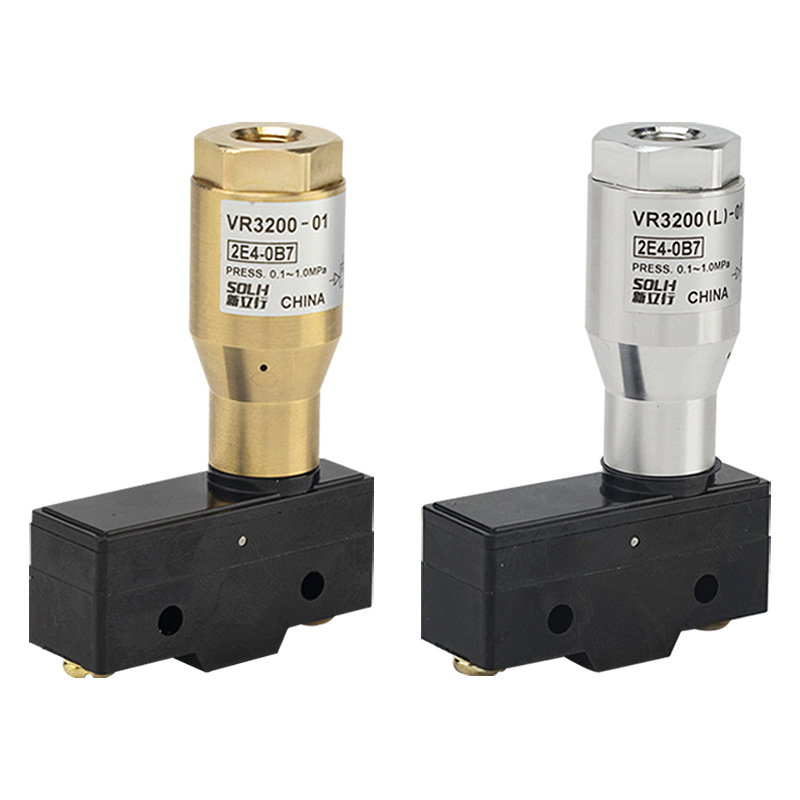

     -- VR3200-01 : type à cadre ouvert, poids 130 g, bornier exposé, pour environnements d'armoires intérieures sèches et sans poussière

     -- VR3201-01 : boîtier étanche IP44, poids 260 g, construction entièrement fermée, adapté aux ateliers et équipements de production humides et poussiéreux

     -- VR3202-01 : IP44 anti-goutte avec borne de mise à la terre dédiée, certifié CE, idéal pour les interférences électromagnétiques lourdes et les machines d'exportation

     -- Code de port : 01 = filetage interne standard Rc1/8 ; Filetage NPT1/8 en option

Spécifications techniques universelles

  1. Plage de pression de fonctionnement réglable : 0,1 ~ 1,0 MPa (pression de déclenchement préréglée en usine ≈ 0,15 MPa)

  2. Température ambiante : -5℃ ~ +60℃ (pas de glaçage)

  3. Formulaire de contact : 1AB (1 normalement ouvert + 1 normalement fermé + COM commun)

  4. Caractéristiques nominales des contacts du micro-interrupteur (charge résistive/inductive) :

     --AC125V : 15A résistif, 3A inductif

     --AC250V : 15A résistif, 2,5A inductif

     -- DC30V : 6A résistif, 1,5A inductif

  5. Disposition de l'interface : entrée d'air Rc1/8 ; bornes électriques à vis (VR3201 équipé d'un presse-étoupe Pg13.5 pour câblage étanche)

  6. Composition du matériau : corps de vanne en laiton, piston POM, ressort de rappel en acier inoxydable, bague d'étanchéité NBR

Principe de fonctionnement

  1. L'air comprimé entre dans le port IN et pousse le piston pour comprimer le ressort, déclenchant mécaniquement le micro-interrupteur intégré une fois que la pression dépasse le seuil prédéfini.

  2. Logique de commutation des contacts :

     -- Pression ≥ valeur définie : NO fermé, NC ouvert

     -- Pression ＜ valeur définie : NO ouvert, NC fermé

  3. Structure entièrement mécanique, aucune alimentation externe requise. Intrinsèquement sûr et stable pour les zones dangereuses sujettes aux explosions et non électriques.

Directives de sélection rapide

     -- VR3200-01 : Installation d'armoire intérieure sèche à faible coût

     -- VR3201-01 : Machines-outils humides/poussiéreuses, chaînes d'assemblage, équipements semi-extérieurs

     -- VR3202-01 : certification CE + protection de mise à la terre, fortes interférences EMC, machines complètes d'exportation

     -- Réglage de la pression : pression de déclenchement par défaut de 0,15 MPa, réglage fin via la vis de réglage supérieure

Scénarios d'application typiques

     -- Détection de la course du vérin et de la pression de serrage : confirmation du serrage de la pièce, alarme de surcharge

     -- Retour de pression négative du mandrin à vide : détection de perte d'adsorption et de chute de pièce

     -- Avertissement de basse pression de la source d'air principale : panne du compresseur d'air et surveillance des fuites de pipeline

     -- Retour d'état ouvert/fermé des vannes à bille pneumatiques et des vannes papillon

     -- Conversion de signal pneumatique pour ateliers antidéflagrants sans capteurs électroniques

Avantage de l'échange SOLH

     Les séries SOLH VR3200/3201 sont entièrement compatibles avec les modèles équivalents SMC en termes de dimensions globales, de filetage de port, de paramètres de contact et de plage de pression réglable. Des prix compétitifs et des délais de livraison courts aident les clients à réduire les coûts de production de masse.

Définition du câblage des bornes

     -- COM：Terminal public commun

     -- NON : normalement ouvert, conduit lorsque la pression de l'air atteint la valeur prédéfinie

     -- NC : normalement fermé, conduit lorsque la pression de l'air est inférieure au seuil prédéfini

Résumé en une phrase

     Le relais pneumatique-électrique mécanique sans alimentation SOLH VR3200/3201 convertit les signaux de pression d'air en signaux de contact sec 1NO+1NC avec une pression de déclenchement réglable de 0,1 à 1,0 MPa, disponible en version à cadre ouvert, anti-goutte IP44 et mise à la terre CE pour le verrouillage PLC, la surveillance du vide et le contrôle d'automatisation de l'alarme de source d'air.
