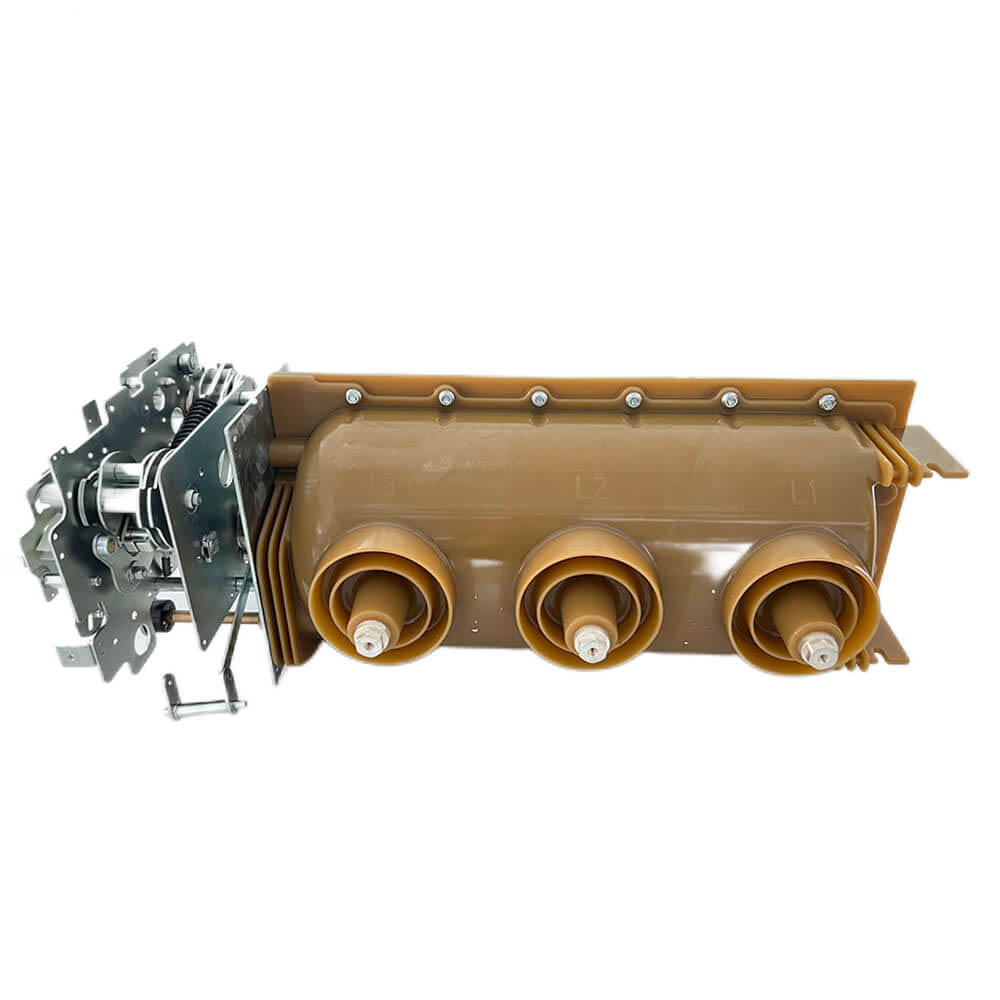

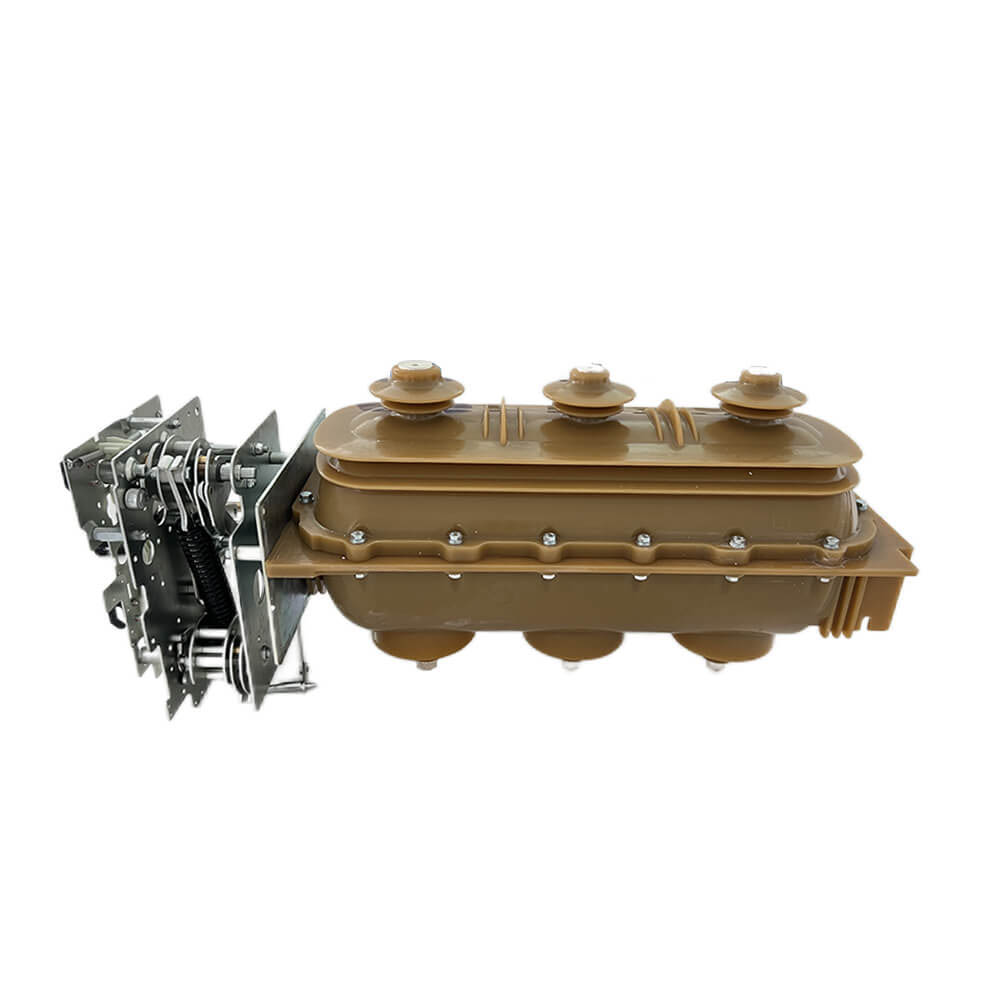

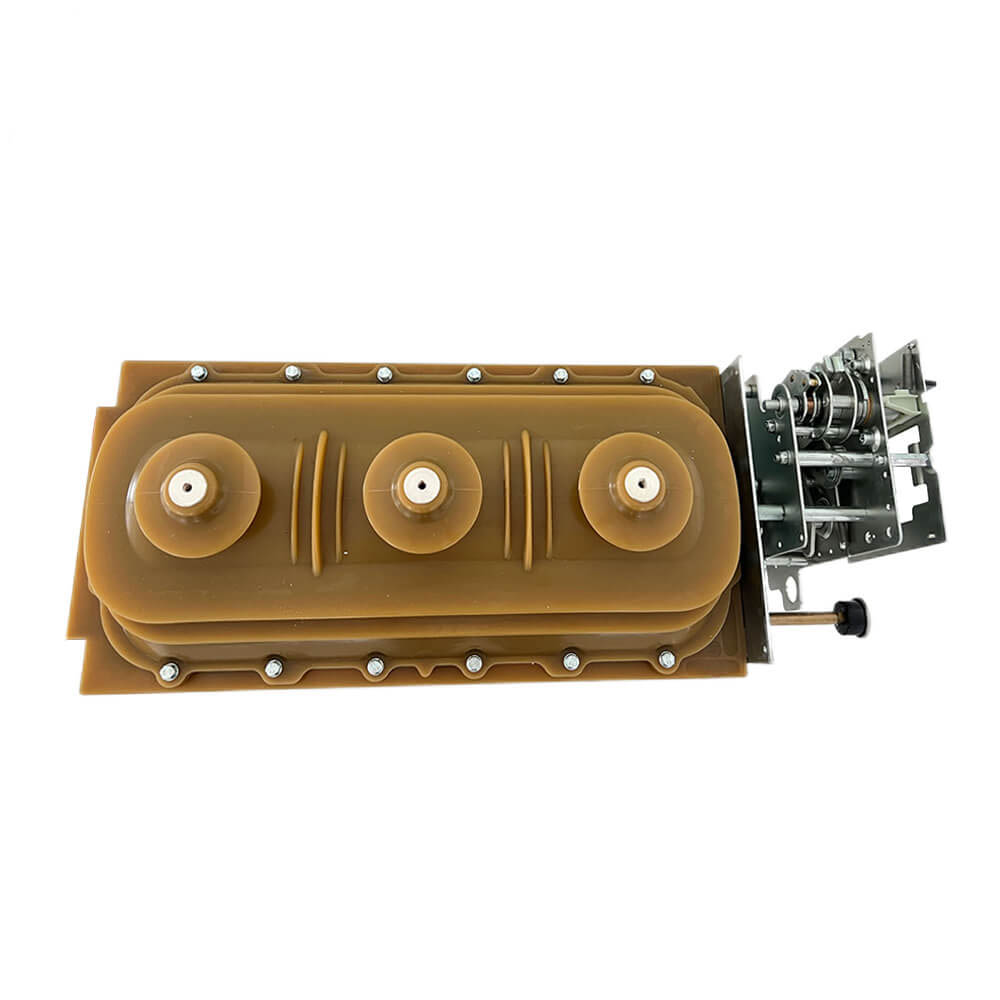

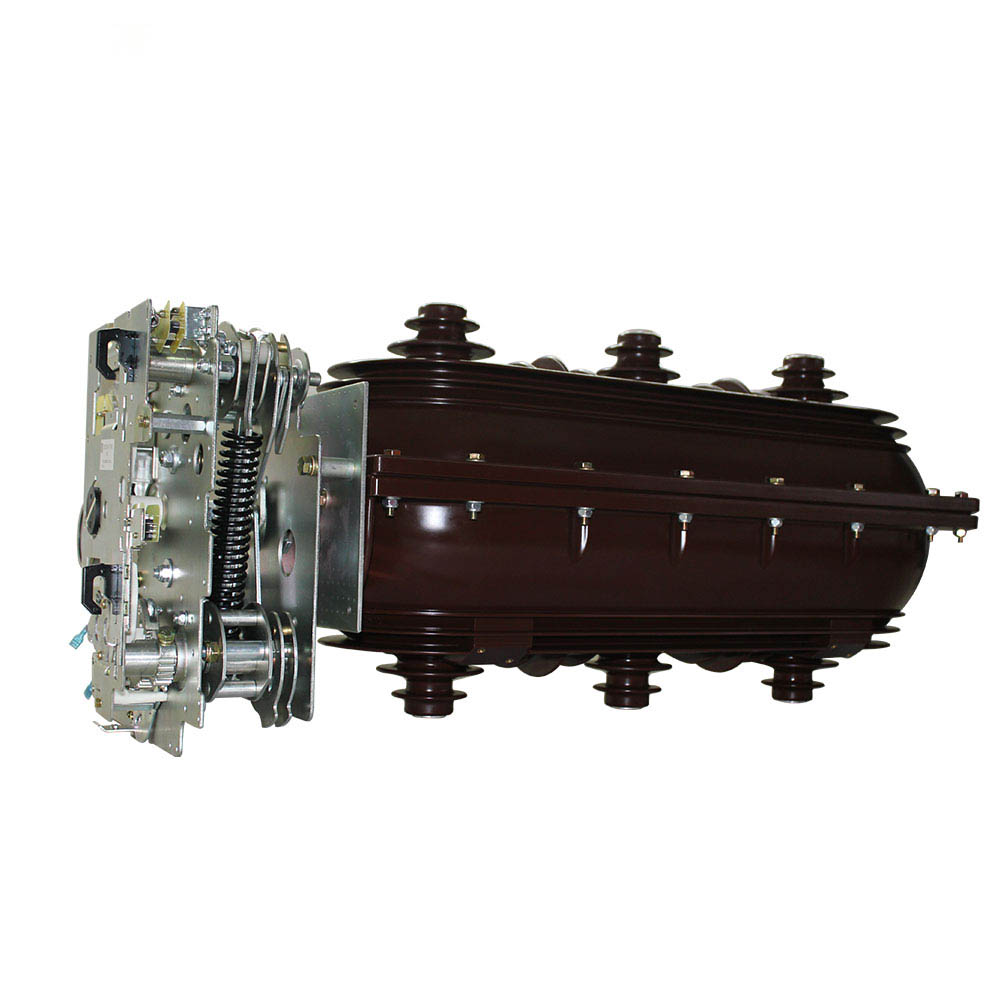

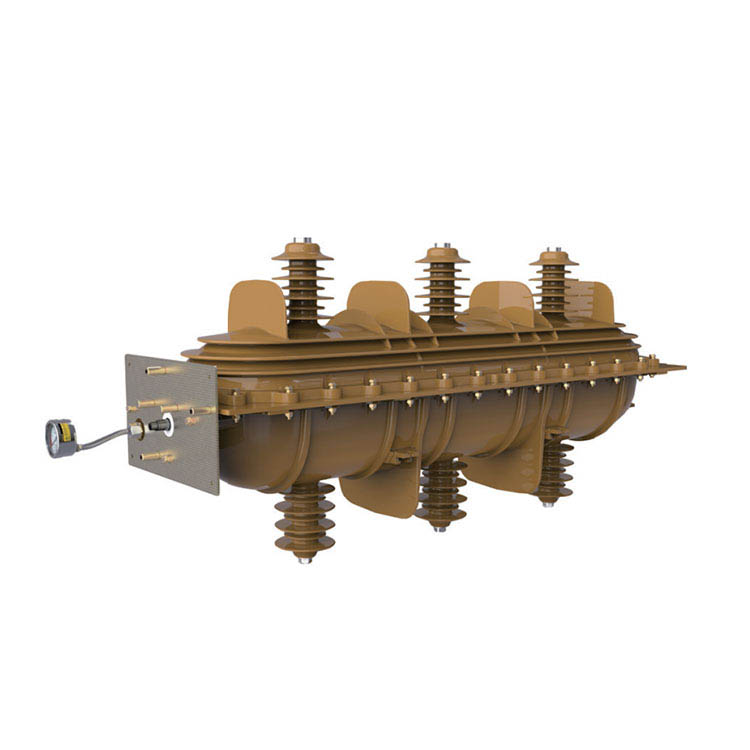

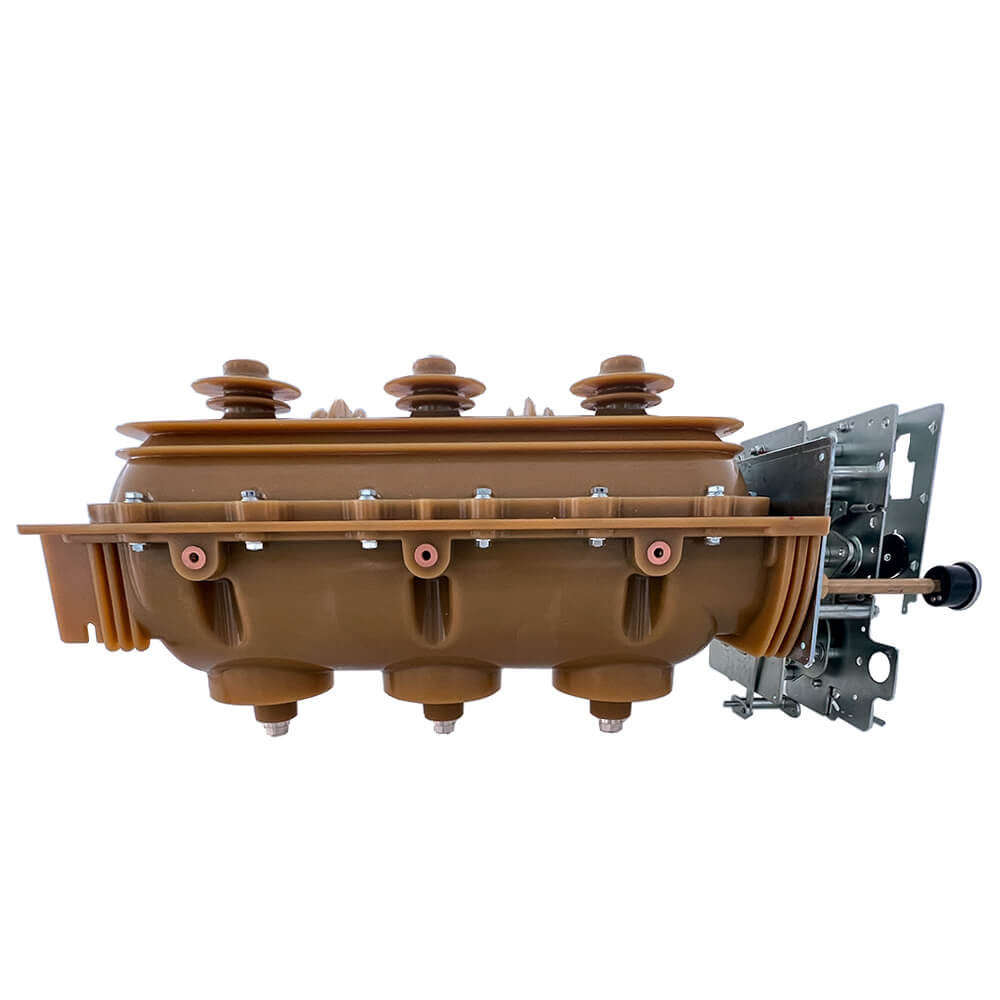

Interrupteur 3 kV 3 phases avec mécanisme de fonctionnement manuel interrupteur de charge de charge SF6 Brexer à gaz

Interrupteur 3 kV 3 phases avec mécanisme de fonctionnement manuel interrupteur de charge de charge SF6 Brexer à gaz

    Le disjoncteur d'hexafluorure d'hexafluorure de soufre est un nouveau type de disjoncteur à haute tension en utilisant le gaz SF6 comme milieu d'isolation et milieu d'extinction d'arc. Le gaz SF6 pur est un gaz inerte incolore, non collégial, non inflammable et non toxique. Il a une bonne isolation et des performances d'extinction des arcs. Les disjoncteurs d'hexafluorure de soufre utilisent des gaz SF6 à haute pression, formant un flux d'air à haute pression entre les évents et les contacts dans la chambre d'extinction de l'arc pour faire sauter l'arc, la pression des gaz SF6 soufflant de l'arc jusqu'à 1-1,5 MPa. Le disjoncteur d'hexafluorure de soufre est de petite taille, a une forte résistance à l'isolation, de bonnes performances d'extinction d'arc, une longue période de maintenance et peut former un appareil de combinaison fermé.

    Le disjoncteur d'hexafluorure d'hexafluorure est un disjoncteur qui utilise le gaz hexafluorure de soufre (SF6) comme milieu d'extinction d'arc et milieu d'isolation. Disjoncteur SF6. L'utilisation d'hexafluorure de soufre comme milieu d'extinction d'arc dans les disjoncteurs a commencé au début des années 1950. En raison des excellentes propriétés de ce gaz, le disjoncteur unique est significativement plus élevé dans les paramètres de tension et de courant que le disjoncteur d'air comprimé et le disjoncteur à faible combustion, et ne nécessite pas de haute pression et un nombre considérable de ruptures en série. Dans les années 1960 et 1970, les disjoncteurs SF6 ont été largement utilisés dans les systèmes d'alimentation ultra-haute tension. Au début des années 1980, une défaillance unique de 363 kV, une double faille de 550 kV et un courant d'ouverture nominal de 80, 100 ka SF6 Breaker ont été développés

Fonctions et fonctionnalités de base:

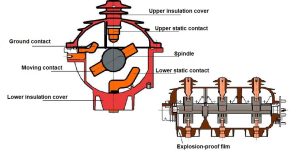

1. Le commutateur de disjoncteur de charge adapte la double fracture, la structure de contact mobile rotative, avec les trois types d'états de fonctionnement suivants: fermeture, ouverture, mise à la terre.

2.Les gaz SF6 en tant qu'arc extincteur et milieu isolant, le circuit principal scelle par le boîtier supérieur et inférieur versant de la résine époxy, la fonction conductrice n'est pas affectée par les influences externes.

3. Performances de sécurité. Si l'arc interne se produit, le boîtier a un point faible de la structure interne, il sera précipité pour s'ouvrir, suivi de l'armoire au-dessus de l'obturation Arc Red Open Air Oriented orienté Stream à l'extérieur de l'armoire, assurez-vous que la sécurité des armoires de commutation.

4. Télécharger l'interrupteur de disjoncteur définit les portes, l'ouverture, l'interrupteur de mise à la terre trois en un, rempli de gaz SF6 encapsulé dans le boîtier en résine époxy, le verrouillage à trois positions, la structure compacte, la haute sécurité et la fiabilité.

5. Taille de la fin, légère, sans entretien, facile et sûr à utiliser.

Informations de base.

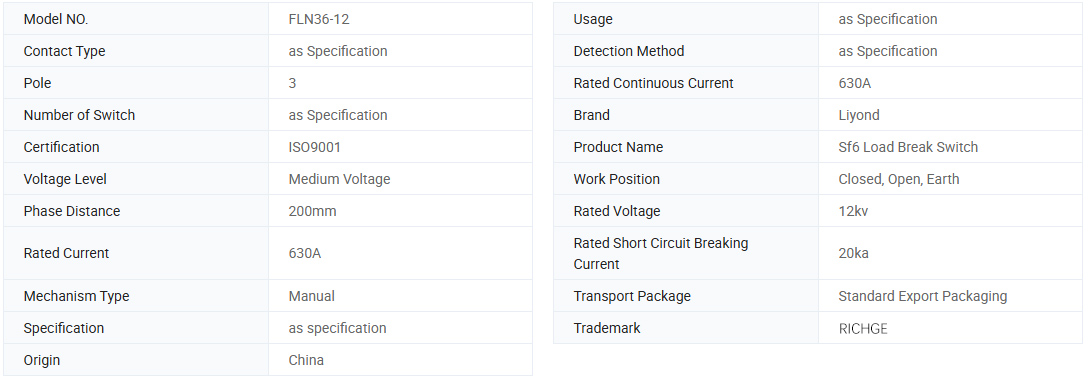

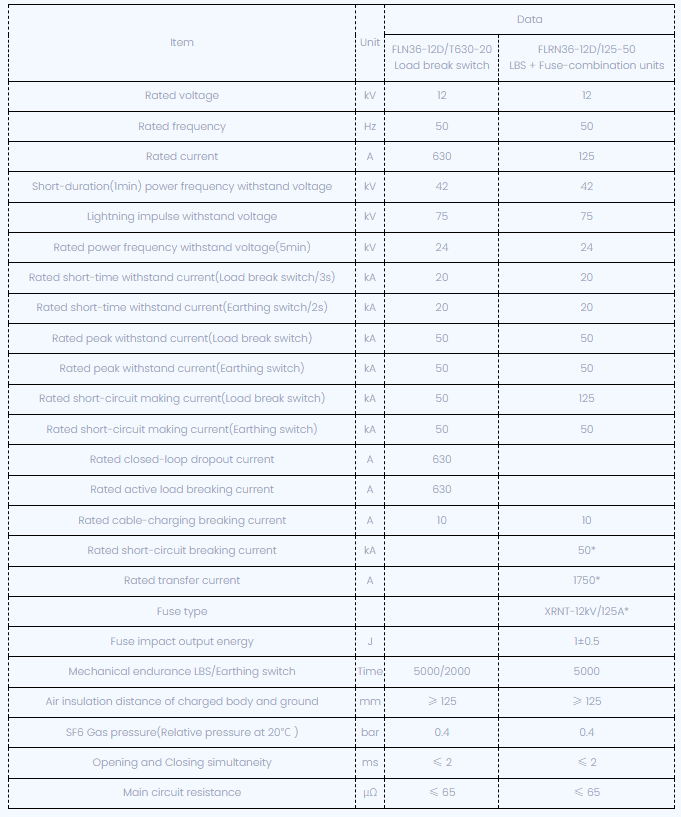

Paramètres techniques

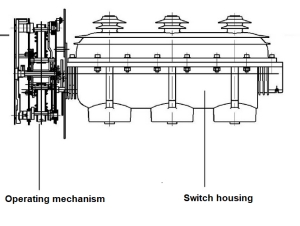

Dessin dimensionnel:

Environnement de travail normal

1. Altitude: ≤1000m

2. température ambiante à -30 ° C à + 40 ° C, la température moyenne quotidienne ne doit pas dépasser 30 ° C.

3. La moyenne quotidienne de l'humidité relative est inférieure à 95%, la moyenne mensuelle est inférieure à 90%.

4. L'environnement de travail doit être sans vapeur, gaz, dépôt corrosif chimique, brouillard de sel, poussière, saleté et autres milieux explosifs dangereux, ce qui aura un impact grave sur l'isolation et la conductivité des produits.

5. L'environnement de travail ne doit pas être des vibrations régulières ou des bosses graves.
