Marque:SOLH par Richge Technology

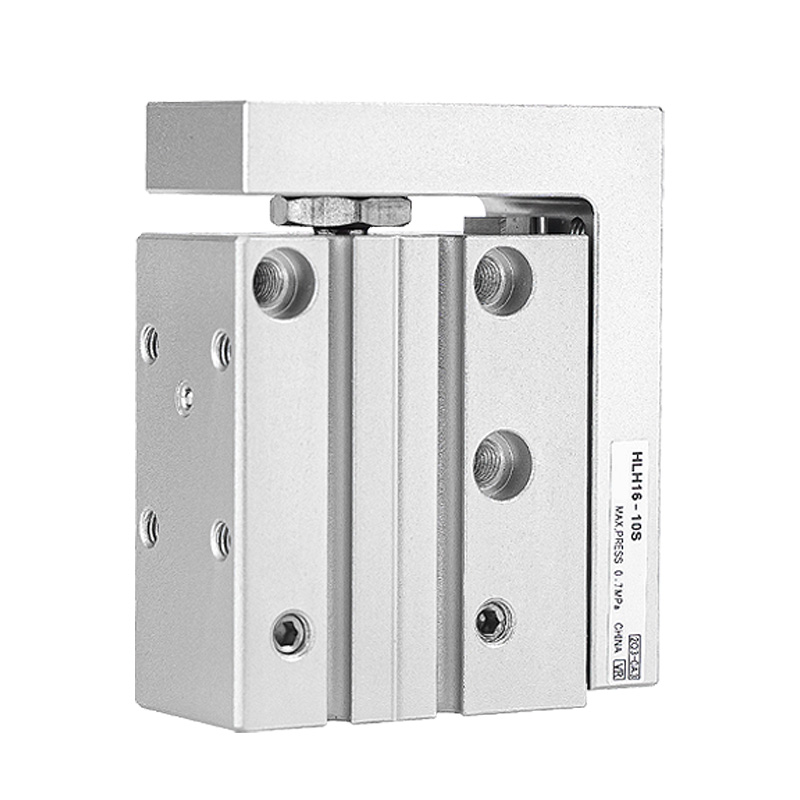

La série SOLH HLH est un cylindre coulissant linéaire à profil bas équipé d'un rail de guidage linéaire à recirculation de billes en forme de L intégré sur le côté. Doté d'un corps ultra fin pour économiser de l'espace d'installation, il est spécialement développé pour l'assemblage de précision, le positionnement de charges légères et les équipements d'automatisation avec un dégagement de montage confiné.
-- Code de série : HLH (conception à rail latéral unique, pas de variante à rail double symétrique)
-- Système de guidage : guidage linéaire à recirculation de billes monté sur le côté (rail intégré de type L)
-- Type d'opération : vérin alternatif à double effet
-- Milieu applicable : air comprimé propre (précision de filtration ≥40μm)
-- Avantages compétitifs de base : profil ultra fin, trous de montage dans 4 directions, disposition des ports d'air dans 3 directions, excellente utilisation de l'espace
|
Élément de paramètre |
Détails des spécifications |
| Tailles d'alésage (mm) |
6, 10, 16, 20 |
| Options de course standard (mm) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| Plage de pression de fonctionnement |
0,15 ~ 0,7 MPa |
| Pression d'essai de preuve |
1,2 MPa |
| Température de fonctionnement |
-20 ℃ ~ 70 ℃ (pas de givrage sur les composants internes) |
| Vitesse de déplacement du piston |
50 ~ 500 mm/s |
| Tolérance aux accidents vasculaires cérébraux |
+1,0mm |
| Filetage du port d'air |
Alésage 6/10 : M5×0,8 ; Alésage 16/20 : PT1/8 |
| Anneau magnétique |
Intégré en standard (suffixe S), compatible avec les interrupteurs à lames CMSH/DMSH |
1. Rail de guidage à recirculation de billes latéral intégré de type L
La structure monobloc du rail et du chariot coulissant offre une rectitude supérieure et une précision anti-rotation ; Le corps mince ultra-étroit réduit considérablement la largeur globale d'installation.
2. Disposition de montage universelle à 4 voies
Trous taraudés de montage usinés sur les faces inférieures, latérales, avant et arrière du corps principal ; fixation flexible dans quatre directions pour s'adapter à la disposition complexe des équipements compacts.
3. Configuration flexible du port aérien à 3 voies
Ports d'entrée/sortie d'air disponibles à l'arrière, sur le côté latéral et sur la face avant ; disposition de tuyauterie hautement libre pour un acheminement du circuit propre et ordonné.
4. Surfaces de montage à double luminaire
Trous taraudés pour le montage des outils sur la surface supérieure et sur la face avant du chariot coulissant ; positionnement des trous de goupille sur le plan supérieur pour garantir un positionnement précis du gabarit.
5. Rainures de capteur pré-usinées
Fentes coulissantes standard des deux côtés du corps du cylindre pour une installation facile et un positionnement réglable des interrupteurs à lames magnétiques.
6. Joint flottant intégré
La connexion flottante entre la tige de piston et le chariot coulissant élimine les contraintes de charge latérales et protège l'ensemble de piston interne contre les dommages causés par la déflexion.

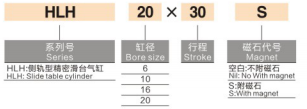

1. Exemple : HLH16×30S
-- HLH : code de série pour cylindre coulissant fin à rail latéral
-- 16 : Diamètre d'alésage du cylindre (mm)
-- 30 : Longueur de course nominale (mm)
-- S : anneau magnétique permanent intégré (configuration standard en usine)
| Alésage (mm) |
Surface effective (Push / Pull, mm²) |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
Pousser : 21,2 / Tirer : 28,3 |
4,2 / 5,7 |
8,5 / 11,3 |
12,7 / 17,0 |
14,8 / 19,8 |
|
10 |
Pousser : 66,0 / Tirer : 78,5 |
13,2 / 15,7 |
26,4 / 31,4 |
39,6 / 47,1 |
46,2 / 54,9 |
|
16 |
Pousser : 157,1 / Tirer : 188,6 |
31,4 / 37,7 |
62,8 / 75,4 |
94,3 / 113,2 |
110,0 / 132,0 |
|
20 |
Pousser : 245,4 / Tirer : 292,4 |
49,1 / 58,5 |
98,2 / 117,0 |
147,2 / 175,4 |
171,8 / 204,7 |
1. Points clés de la sélection
-- Priorité aux contraintes d'espace : choisissez HLH lorsque le dégagement d'installation est extrêmement limité, nécessitant un actionneur à glissière étroite ultra-mince.
-- Caractéristique de charge : convient aux mouvements alternatifs légers sans charge latérale excentrique évidente, demande de précision de positionnement répétée élevée.
-- Comparaison avec la série HLQ : HLH plus fin et peu encombrant ; Rail double HLQ avec une rigidité plus élevée et une plus grande capacité de charge.
2. Scénarios d'application industrielle typiques
-- Équipement d'assemblage de précision pour la fabrication d'électronique et de semi-conducteurs 3C
-- Mini gabarits de test automatisés et stations d'inspection
- Mécanismes légers de serrage, de poussée et de positionnement de précision
-- Unités de mouvement alternatif à charge légère installées à l'intérieur de machines compactes étroites
Le cylindre coulissant linéaire à rail latéral ultra-mince SOLH HLH adopte un guide à billes de recirculation, prend en charge le montage à 4 voies et la disposition des ports d'air à 3 voies avec un anneau magnétique intégré en standard, l'actionneur pneumatique de positionnement de précision à charge légère idéal pour les équipements d'automatisation 3C et semi-conducteurs à espace étroit.
