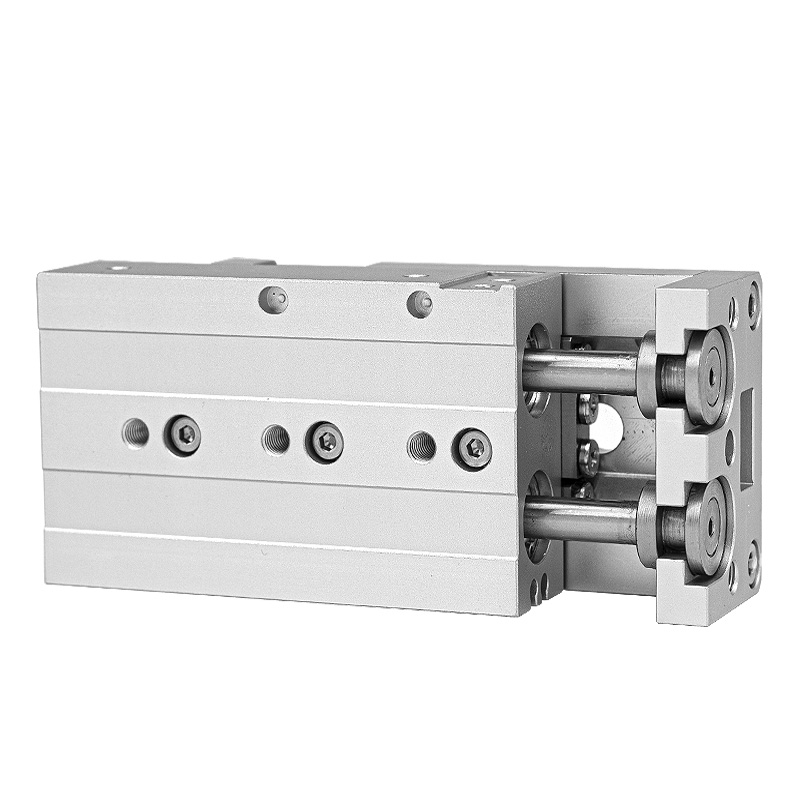

Vérin coulissant de précision à double arbre série HLS/HLSL (type à guide à rouleaux croisés)

Marque:SOLH par Richge Technology

Positionnement du produit

     Le cylindre coulissant de précision à double arbre de la série SOLH HLS/HLSL adopte un guide linéaire à rouleaux croisés comme composant de guidage principal. Comparé aux vérins à recirculation de billes HLQ, il offre une rigidité bien plus élevée, une précision de positionnement répétée supérieure et une résistance plus forte aux charges latérales excentriques, s'adaptant parfaitement aux processus d'assemblage et d'automatisation du positionnement à forte charge et ultra-précis.

Classement des séries : HLS VS HLSL

     -- Type standard HLS : corps de cylindre installé sur un côté du chariot coulissant, largeur hors tout compacte. Convient pour un espace d'installation limité, des conditions de charge moyennes à faibles sans charge décalée excentrique évidente.

     -- Type symétrique HLSL : cylindre centré entre deux guides à rouleaux transversaux parallèles, répartition uniforme de la force, rigidité considérablement améliorée et capacité de charge élevée. Premier choix pour les scénarios de travail avec charges lourdes, excentriques et de très haute précision.

Tableau des spécifications techniques de base

Avantages structurels et de performance de base

  1. Guide linéaire à rouleaux croisés (conception de contact de ligne à rouleaux)

     -- La structure de roulement à contact linéaire offre une rigidité extrême, une rectitude exceptionnelle et une précision anti-rotation, une forte résistance aux chocs et un fonctionnement stable sous de lourdes charges. Conception de chariot de guidage monobloc intégré avec friction ultra faible, mouvement ultra fluide et cycle de service prolongé.

  2. Joint flottant intégré

    -- La connexion flottante élastique entre la tige de piston et la plate-forme coulissante compense la force latérale et le couple excentrique, évitant ainsi la déflexion de la tige de piston et les dommages causés par la surcharge.

  3. Tiges de piston doubles parallèles

    -- Double sortie de poussée, excellentes performances anti-torsion, maintient une précision de positionnement élevée sous charge.

  4. Montage universel multidirectionnel

     -- Trous de montage taraudés usinés sur les surfaces inférieures, avant et latérales pour une installation dans 3 directions ; Trous de goupille de localisation de précision pré-usinés sur la base pour un positionnement rapide et précis.

  5. Surfaces de montage d'outillage sur 3 côtés

     - Trous de montage taraudés sur le dessus de la glissière et la face avant, localisant les trous de goupille sur le plan supérieur du curseur pour garantir une précision de positionnement du gabarit répétable.

  6. Rainures d'installation du capteur pré-usinées

     -- Fentes coulissantes standard côté cylindre pour une installation flexible et un réglage de la position des interrupteurs magnétiques.

  7. Options diversifiées de tampon et d’arrêt de limite

     -- Le tampon d'air fixe, le tampon d'air réglable (A/AS/AF), le tampon d'amortisseur hydraulique (B/BF) et plusieurs blocs de butée mécaniques externes sont des combinaisons facultatives.

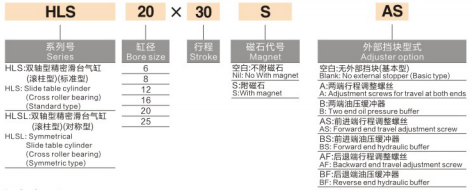

Règle de dénomination de modèle standard

  1. Exemple de modèle : HLS20×30SAS

     -- HLS = Série de cylindres latéraux standard ; HLSL = Série haute rigidité symétrique centrée

     -- 20 = Diamètre d'alésage du cylindre (mm)

     -- 30 = Longueur de course nominale (mm)

     -- S = Anneau magnétique permanent intégré (configuration standard d'usine)

     -- A = Tampon d'air réglable aux deux extrémités

        AS = Tampon d'air réglable uniquement en fin de course avant

        AF = Tampon d'air réglable uniquement en fin de course retour

     -- B = tampon d'huile hydraulique aux deux extrémités

        BF = Tampon d'huile hydraulique uniquement en fin de course retour

Tableau de poussée de sortie théorique (unité : N)

Lignes directrices de sélection et scénarios d’application typiques

  1. Suggestions de sélection

     -- Modèle standard HLS : espace d'installation compact, charge moyenne à faible, pas de charge décalée excentrique évidente

     -- Modèle symétrique HLSL : sélection prioritaire pour les charges lourdes, les charges latérales excentriques, les exigences de rigidité ultra élevée et de positionnement ultra précis.

  2. Applications industrielles typiques

     -- Stations d'assemblage de précision, de positionnement automatique, de serrage pneumatique et de transfert de pièces

     -- Lignes de production de semi-conducteurs et d'automatisation électronique

     -- Instruments d'inspection de tests de haute précision, équipements d'automatisation médicale, mécanismes de montage de machines-outils

Résumé en une phrase

     Le cylindre coulissant à double arbre à rouleaux transversaux SOLH HLS/HLSL adopte un guide à rouleaux transversaux à contact linéaire à haute rigidité avec deux variantes standard/symétriques, équipé d'un tampon air/hydraulique en option et d'une conception de joint flottant anti-excentrique, l'actionneur linéaire ultra-précision robuste haut de gamme pour les équipements d'automatisation de précision à semi-conducteurs, médicaux et à charge élevée.
