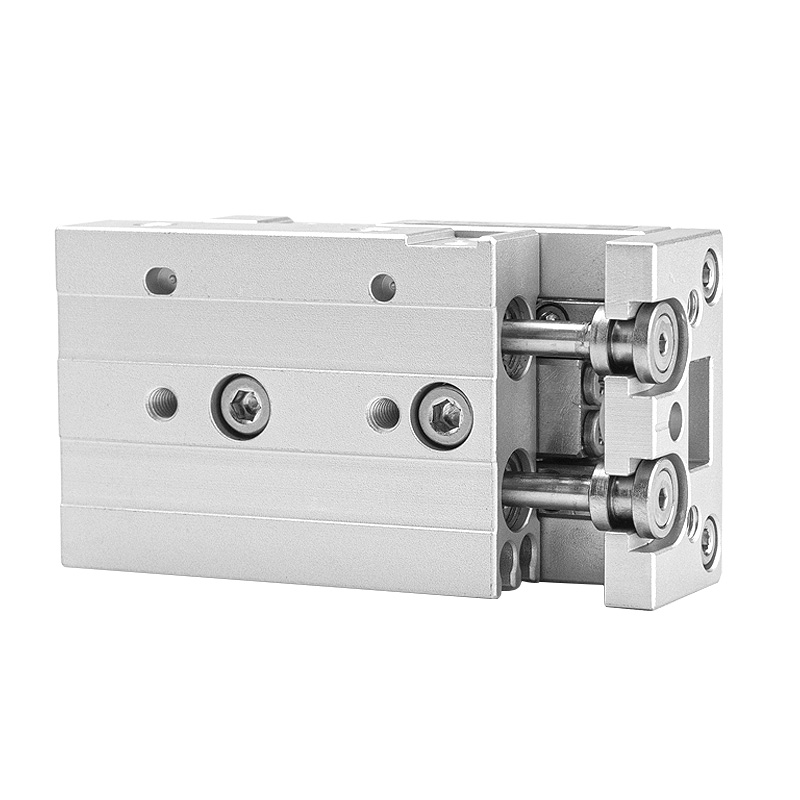

Cylindre coulissant linéaire de précision à double arbre série HLQ/HLQL (guide à recirculation de billes)

Marque:SOLH par Richge Technology

Positionnement du produit

     Le cylindre coulissant de précision à double arbre SOLH HLQ/HLQL adopte une structure de noyau de guidage linéaire à billes de recirculation, offrant un mouvement alternatif linéaire lisse de haute précision et de haute rigidité pour les équipements automatisés. Deux variantes couvrent respectivement les conditions de travail avec charges excentriques légères, moyennes et lourdes.

Aperçu de la série

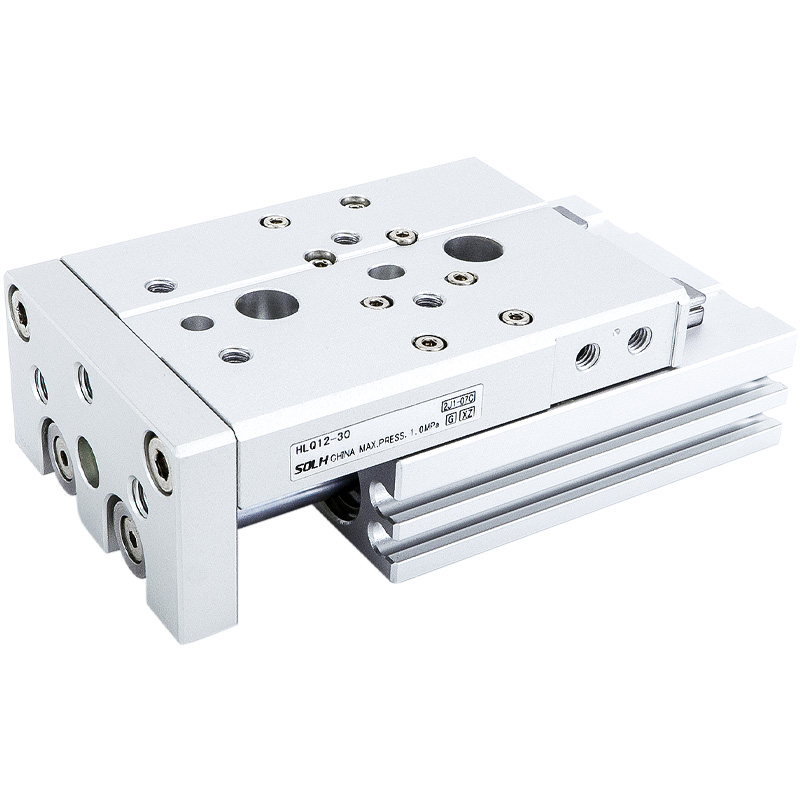

     -- Type standard HLQ : corps de cylindre disposé sur le côté de l'unité coulissante, largeur hors tout compacte

     -- Type symétrique HLQL : cylindre centré + double rails de guidage symétriques, rigidité ultra élevée et capacité anti-déflexion

     -- Structure de guidage : guide linéaire à recirculation de billes ; rail simple pour alésage 6/8, rails doubles parallèles pour alésage ≥12

     -- Mode de fonctionnement : mouvement alternatif à double effet

     -- Milieu applicable : Air comprimé avec une précision de filtration ≥40μm

Tableau des spécifications techniques de base

Avantages structurels et de performance

  1. Rails de guidage à billes à recirculation de double précision

     -- Faible friction, mouvement ultra-doux, rectitude exceptionnelle et précision de positionnement répétée ; revêtement antirouille intégré anti-poussière pour une durée de vie prolongée.

  2. Joint flottant intégré

     -- La connexion flottante élastique entre le piston et le chariot coulissant compense la force latérale et le couple excentrique, empêchant ainsi la déformation de la tige de piston et les dommages causés par la surcharge.

  3. Conception à double tige de piston parallèle

     -- Poussée de sortie doublée, performances anti-torsion puissantes, rotation nulle de la plate-forme coulissante sous charge.

 4. Disposition de montage multidirectionnelle

     -- Trous de montage taraudés sur les surfaces inférieures, avant et latérales pour une installation à 3 voies ; Trous de goupille de localisation précis sur la base pour un montage rapide et précis du luminaire.

  5. Surfaces de montage du gabarit à 3 côtés

     -- Trous taraudés pour l'outillage sur le dessus et la face avant de la glissière ; positionnement des trous de goupille sur le dessus du curseur pour garantir la précision du positionnement répété du luminaire.

  6. Rainures de capteur pré-usinées

     -- Fentes coulissantes standard côté cylindre pour une installation rapide et une position réglable des interrupteurs magnétiques à lames.

  7. Diverses combinaisons de tampons et de blocs d'arrêt

     -- Tampon d'air fixe en option, tampon d'air réglable (A/AS/AF), tampon d'amortisseur hydraulique (B/BF) ; plusieurs accessoires de bloc de butée externe disponibles.

Règle de dénomination de modèle standard

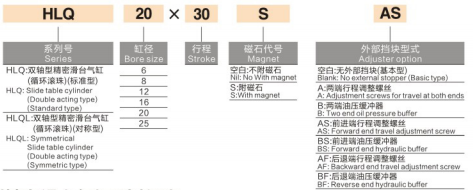

  1. Exemple de modèle : HLQ20×30SAS

     -- HLQ = Série standard à deux arbres ; HLQL = série symétrique à double rail haute rigidité

     -- 20 = Diamètre d'alésage du cylindre (mm)

     -- 30 = Longueur de course nominale (mm)

     -- S = Anneau magnétique permanent intégré (configuration standard obligatoire)

     -- A = Tampon d'air réglable à double extrémité

        AS = Tampon d'air réglable unique à course avant

        AF = Tampon d'air réglable unique à course de retour

     -- B = Tampon d'huile hydraulique à double extrémité

        BF = Tampon d'huile hydraulique simple à course de retour

Tableau de poussée de sortie théorique (unité : N)

Lignes directrices de sélection et scénarios d’application typiques

  1. Logique de sélection du modèle

     -- Type standard HLQ : espace d'installation compact, charge moyenne à faible, charge latérale excentrique légère ou nulle.

     -- Type symétrique HLQL : charge lourde, charge décalée excentrique évidente, rigidité élevée et exigences de précision de positionnement ultra élevées.

  2. Applications typiques

     Positionnement de précision, transfert automatique des pièces, stations de serrage pneumatiques ; largement utilisé dans l'électronique 3C, les lignes de fabrication de semi-conducteurs, les équipements d'assemblage automatisés et les instruments de test de précision.

Résumé en une phrase

     Le vérin coulissant à recirculation de billes à double arbre SOLH HLQ / HLQL propose des variantes standard compactes et symétriques à haute rigidité, avec tampon air/hydraulique en option, double tige anti-torsion et conception à joint flottant, l'actionneur linéaire universel de haute précision pour les équipements de serrage, de transfert et de positionnement automatisés de charges moyennes et lourdes.
