Actionneur rotatif à crémaillère et pignon série HRQ

Marque:SOLH par Richge Technology

Positionnement du produit

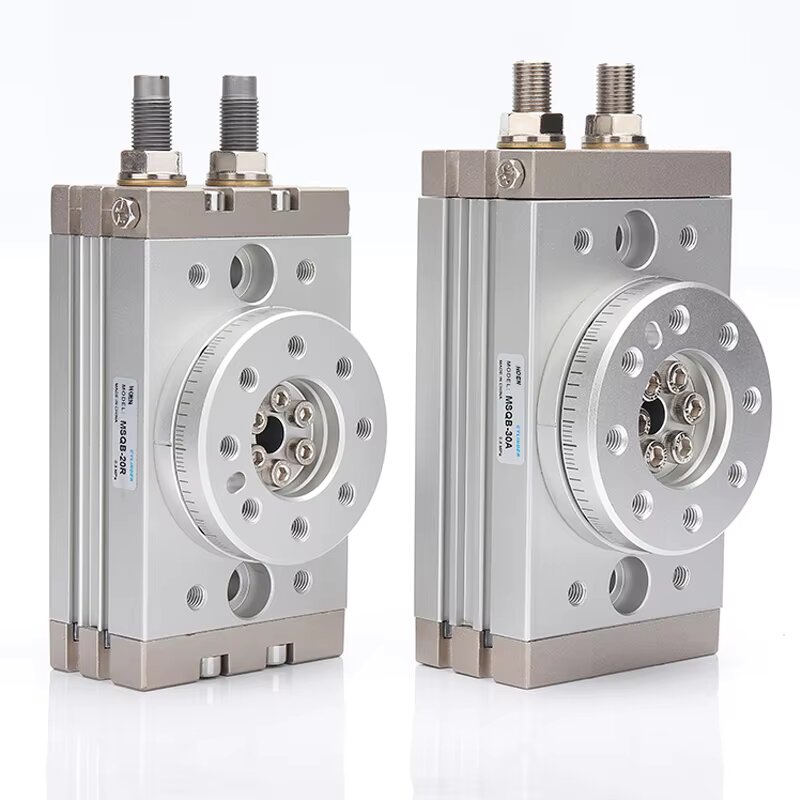

     Le cylindre rotatif SOLH HRQ adopte une structure de transmission symétrique à crémaillère et pignon à double piston, avec une rotation ultra-douce, une double poussée de sortie et une précision de positionnement de répétition élevée. Angle d'oscillation réglable en continu entre 0 et 190°, largement déployé pour les stations d'indexation rotative, de serrage des pièces, de retournement et de tri sur tous les équipements de production automatisés.

Tableau de sélection rapide des séries

Tableau des spécifications techniques du noyau universel

Couple de sortie et données de charge admissibles

  1. Couple de sortie théorique (air d'alimentation 0,5 MPa, unité : N·m)

  2. Tableau de référence des charges maximales autorisées

Conseil de sélection de sécurité de charge

     -- La charge de travail réelle doit satisfaire à la formule de sécurité ci-dessous pour éviter toute déformation et défaillance précoce :

     -- Charge axiale réelle/charge axiale maximale + charge radiale réelle/charge radiale maximale + moment de flexion réel/moment de flexion maximal ≤ 15.

Avantages de la conception structurelle

  1. Entraînement symétrique à crémaillère et pignon

     -- Le double piston équilibré offre un double couple de sortie, une rotation stable sans secousses, une excellente précision de positionnement et une capacité portante supérieure pour les charges lourdes par rapport aux cylindres rotatifs à une seule palette.

  2. Base de montage multidirectionnelle

     -- HRQ10~HRQ200 : trous de montage taraudés répartis sur les deux faces latérales ;

     -- Micro HRQ2/3/7 : trous de montage sur le plan inférieur ; disposition flexible pour les châssis d'équipement compacts.

  3. Trou traversant creux central

     -- La conception creuse sur la surface de la table rotative permet aux tubes d'air et aux câbles des capteurs de passer à travers le centre, une disposition soignée de la tuyauterie interne sans interférence de ligne externe.

  4. Deux solutions tampons facultatives

     -- Tampon à vis de limite mécanique : faible coût, adapté aux charges légères et au fonctionnement intermittent à faible vitesse

     -- Amortisseur hydraulique (suffixe -A) : capacité d'absorption d'énergie 3 à 5 fois supérieure à celle du tampon à vis, supprime efficacement les vibrations d'impact lors d'un arrêt à grande vitesse et charge lourde, garantit une répétabilité de positionnement précise

  5. Compatibilité universelle des interrupteurs magnétiques

     -- Rainures de capteur pré-usinées standard des deux côtés du corps du cylindre, compatibles avec les D-M9BV, D-A93 et ​​autres interrupteurs à lames magnétiques généraux pour le retour de signal rotatif sur place au système de contrôle PLC.

Règle complète de dénomination des modèles

  1. Exemple de modèle de base : HRQ30-A

     -- HRQ : code de série de cylindre à crémaillère et pignon rotatif

     -- 30 : Code de taille de cadre, correspondant aux paramètres de couple et de charge fixes

     -- -A : Suffixe pour amortisseur hydraulique intégré ; pas de suffixe = tampon à vis de limite mécanique

  2. Définition étendue du suffixe

     -- -S : Embout en acier inoxydable pour environnement humide anti-corrosion

     -- Options de filetage : filetage conique PT, filetage parallèle G, filetage standard américain NPT

Guide de sélection étape par étape et applications typiques

  1. Règles de priorité de sélection

     -- Vitesse élevée, charge de pièce lourde, positionnement d'arrêt de haute précision → HRQ□-Un modèle de tampon hydraulique

     -- Charge légère, faible vitesse de cycle, contrôle strict des coûts → Version tampon à vis HRQ standard

     -- Environnement d'atelier humide / légèrement corrosif → Variante d'embout en acier inoxydable HRQ□-A(S)

     - Priorité d'adaptation de charge : vérifiez simultanément trois indicateurs principaux : couple de sortie, moment de flexion, charge radiale et axiale admissible

  2. Scénarios d'application industrielle typiques

     -- Assemblage automatique de précision : Assemblage de pièces rotatives, postes de serrage de vis

     -- Logistique de tri des matériaux : retournement de la pièce à 90°/180°, changement de direction du convoyeur

     -- Dispositifs de serrage pneumatiques : mécanisme de serrage et de retournement du gabarit rotatif

     -- Machines d'emballage : rotation des bouteilles, stations rotatives automatiques de collage d'étiquettes

Comparaison des performances : cylindre rotatif à crémaillère HRQ VS à palettes

Résumé en une phrase

     Le cylindre rotatif à crémaillère et pignon à double piston SOLH HRQ propose des variantes optionnelles à vis mécanique/tampon hydraulique avec une version en acier inoxydable résistante à la corrosion, un montage multidirectionnel et une conception de table creuse centrale, offrant un positionnement rotatif robuste à couple élevé et stable pour les lignes de production automatiques d'assemblage, d'emballage et de tri des matériaux.
