Mini cylindre à tige de guidage ultra-compact série MGJ | Type anti-rotation de haute précision

Marque : SOLH par Richge Technology

Présentation du produit

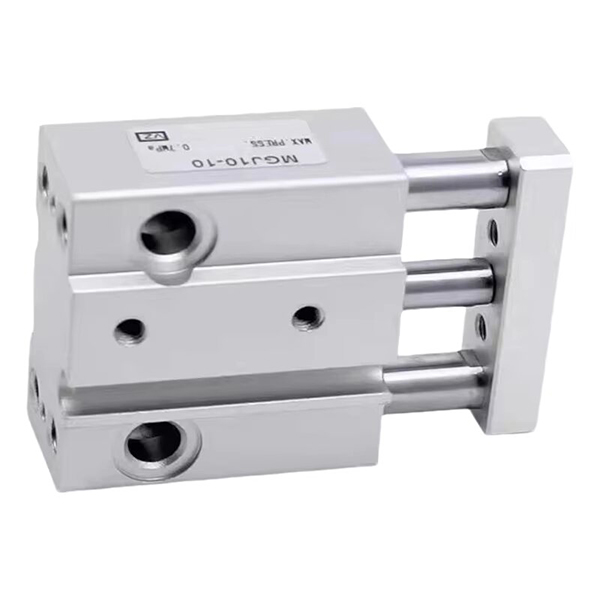

     La série SOLH MGJ est un vérin à tige de guidage ultra-petit, de haute précision et léger, spécialement conçu pour les scénarios de micro-automatisation. Dotée d'une structure miniaturisée ultra-compacte, d'une performance anti-rotation précise de ±0,1°, d'un montage bidirectionnel et d'une conception de tuyauterie et de câblage centralisés d'un seul côté, cette série couvre uniquement les alésages φ6 et φ10 avec une course ultra-courte allant de 5 mm à 20 mm. Il est parfaitement adapté aux applications de positionnement de micro-charge, d'espace limité et de haute précision dans les équipements électroniques, les instruments médicaux et les machines de précision, servant de composant exécutif de base pour les systèmes automatisés miniatures.

Positionnement de base et caractéristiques structurelles

1.Miniaturisation extrême et taille ultra-compacte

• Couverture de spécifications ultra réduite: Disponible en tailles d'alésage ultra-petites de φ6 mm et φ10 mm, avec des courses courtes assorties de 5/10/15 mm (φ6) et 5/10/15/20 mm (φ10), exclusivement conçues pour les demandes de conduite à micro-course.

• Dimension du corps mince et mince: Le modèle ultra-compact MGJ6 présente un corps ultra-mince et étroit de 23+ courses (longueur) × 29 mm (largeur) × 14,5 mm (hauteur), occupant un espace d'installation minimal et s'adaptant à une configuration d'équipement compact hautement intégrée.

2.Performances anti-rotation de haute précision

• Équipée de doubles tiges de guidage intégrées et d'une structure de cadre de guidage intégrée, la série MGJ atteint une excellente capacité anti-déflexion. La tolérance de rotation ultra-faible atteint±0,1°, évitant efficacement les écarts de position lors du serrage, de l'assemblage et du réglage fin des micro-pièces, et garantissant une précision de positionnement constante de haute précision.

3.Montage flexible et centraliséConception de tuyauterie

• Support de montage double direction: Les surfaces inférieure et arrière sont réservées à une installation fixe, prenant en charge une disposition multi-angle dans des espaces étroits et confinés avec une forte adaptabilité de scène.

• Tuyauterie et câblage centralisés d'un seul côté: Les conduites d'air et les lignes de commutation magnétique sont disposées uniformément sur un seul côté, réalisant un câblage soigné et standardisé lors d'un agencement multi-cylindres dense, simplifiant l'installation sur site et la maintenance ultérieure.

• Installation à double interrupteur pour une course ultra-courte: Même la course minimale de 5 mm peut être équipée de deux interrupteurs magnétiques, réalisant une détection complète de la position des deux extrémités de course sans angle mort.

4.Fonctionnement cyclique léger et durable

• Poids corporel ultra léger: Poids total extrêmement faible : le MGJ6-5 ne pèse que 27,3 g et le MGJ10-20, aux spécifications maximales, ne pèse que 63,2 g, ce qui réduit considérablement la charge de l'équipement et convient aux mécanismes micro-automatisés légers.

• Fonctionnement stable et sans entretien: Adoptant une conception de lubrification sans huile avec des tampons en caoutchouc à double extrémité, il prend en charge un mouvement cyclique à haute fréquence et à charge légère à long terme, avec un fonctionnement silencieux et stable et une longue durée de vie.

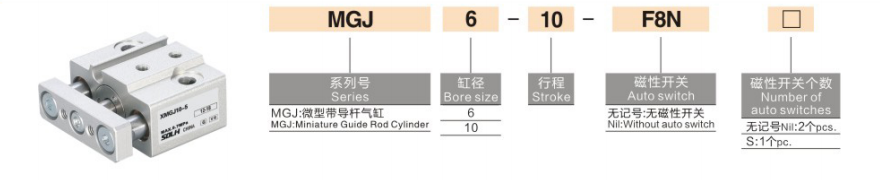

Règle complète de codage du modèle

Exemples de modèles : MGJ6-10-F8N | MGJ10-15S

Exemples de référence de commande standard

• MGJ6-5 : alésage φ6, course de 5 mm, type standard sans interrupteur magnétique

• MGJ10-15-2S : alésage φ10, course de 15 mm, équipé de 2 interrupteurs magnétiques pour la détection de position double

• MGJ6-10-F8N : alésage φ6, course de 10 mm, associé au commutateur magnétique D-F8N

Spécifications techniques de base (20 ℃, condition standard 0,5 MPa)

1. Spécifications générales de base

• Mode de fonctionnement: Mouvement alternatif double effet

• Plage de pression de service: 0,15 ~ 0,7MPa ; Pression d'épreuve : 1,05 MPa

• Température ambiante: -10 ℃ ~ 60 ℃ (environnement de travail sans glace)

• Vitesse de fonctionnement des pistons: 50~500 mm/s

• Mode tampon: Tampon en caoutchouc à double extrémité pour une absorption stable des chocs

• Mode de lubrification: Fonctionnement sans huile et sans entretien

2.Poussée de sortie théorique (@0,5MPa)

3.Spécification du poids du produit (g)

Scénarios d'application industrielle typiques

• Équipement électronique de précision: Micro-serrage des composants de téléphone portable et d'appareil photo, poussée de minuscules cartes PCB, positionnement du sertissage des bornes et assemblage de précision des micro-modules.

• Instruments médicaux: Commutation de vanne miniature, levage et abaissement de l'aiguille d'échantillonnage et conduite précise d'équipements médicaux mini-invasifs, répondant aux exigences de fonctionnement propre et stable de qualité médicale.

• Machines de précision et optique: positionnement de l'assemblage de micro-pièces, réglage fin de la lentille optique, calibrage des micro-déplacements de la sonde de détection et mécanismes de micro-réglage de haute précision.

• Industrie des semi-conducteurs: Micro-traduction de minuscules plaquettes, levage et positionnement de gabarits miniatures et action exécutive à faible charge dans des ateliers de semi-conducteurs propres et sans poussière.

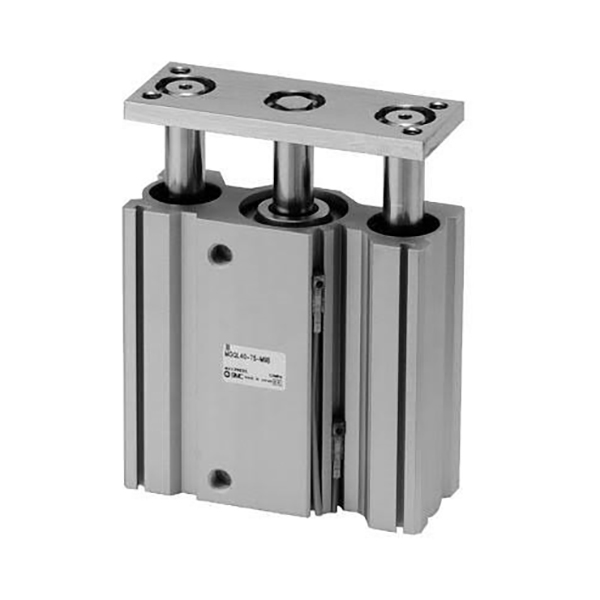

Comparaison de base de la série MGJ et de la série MGP (Mini vs Standard)

Guide de sélection rapide

1. Sélection de la taille d'alésage: Choisissez φ6 mm pour une charge de travail ≤10N ; choisissez φ10mm pour une charge de travail ≤30N, correspondez au facteur de sécurité ≥2 pour un fonctionnement stable.

2. Sélection des spécifications de course: Sélectionnez une course ultra-courte de 5/10/15/20 mm en fonction des exigences réelles de conduite en micro-déplacement.

3. Configuration du commutateur magnétique: Sélectionnez 2S pour la détection de position à double extrémité ; sélectionnez un seul S pour un retour de signal à une extrémité ; pas de marquage pour le modèle de base sans interrupteur.

Résumé en une phrase

     Le mini vérin à tige de guidage ultra-compact de la série SOLH MGJ présente une taille micro, une précision anti-rotation élevée de ± 0,1°, un fonctionnement léger sans huile et un montage flexible, étant le micro-actionneur pneumatique de haute précision optimal pour l'automatisation miniature, les équipements médicaux et électroniques dans un espace limité.
