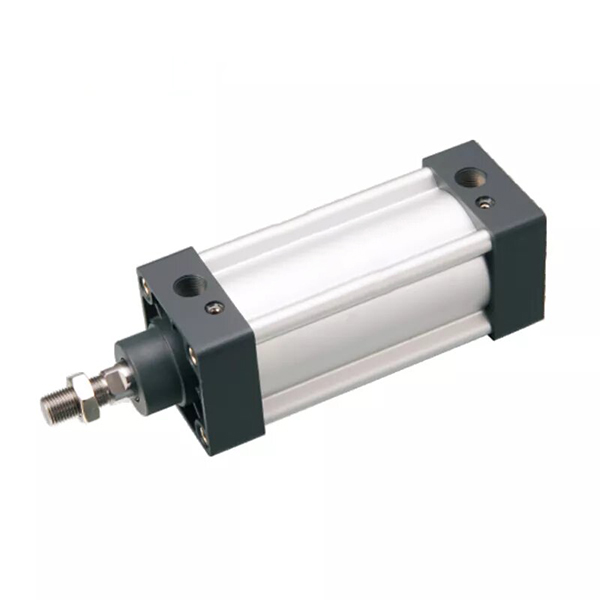

Cylindre standard à profil sans biellette série SI | Cylindre pneumatique d'OIN 15552

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

     La série SOLH SI est un vérin standard à double effet de haute précision entièrement conforme auxISO 15552 (ancienne ISO 6431 / VDMA 24562) normes internationales, comparées à la série Festo DNC. Adoptant un tube cylindrique profilé en aluminium en forme d'étoile sans tirant, il ne comporte aucune biellette de direction exposée, des rainures de commutateur magnétique intégrées, un tampon d'air réglable des deux côtés et une compatibilité totale des accessoires ISO. Avec une rigidité supérieure, des performances anti-torsion, une longue durée de vie et une apparence propre, il sert de cylindre standard ISO de milieu de gamme pour remplacer les cylindres SC à tirants traditionnels, parfaitement adapté aux équipements d'exportation et aux machines automatisées standardisées.

  1.1 Compatibilité standard

     Entièrement conforme aux normes industrielles ISO 15552 et VDMA 24562. Toutes les dimensions de montage, interfaces et accessoires sont entièrement interchangeables avec les cylindres ISO courants mondiaux tels que DNC, SE et DSBA, prenant en charge le remplacement sans modification et l'assemblage par lots standardisé.

  1.2 Structure de profil optimisée

     Adopte un tube cylindrique profilé en alliage d'aluminium carré en forme d'étoile intégré sans tirants exposés. La structure globale offre une rigidité élevée, une excellente capacité anti-torsion, un aspect soigné et résistant à la corrosion. Des rainures pour interrupteurs magnétiques standard réservées des deux côtés permettent une installation directe des capteurs des séries CMSE, DMSE et CS1 sans supports supplémentaires.

  1.3 Mouvement diversifié et dérivés fonctionnels

     • Norme SI: Mouvement alternatif double effet à une tige, modèle standard universel pour la plupart des scénarios automatisés

     • SID Double Canne: Sortie de tige à double extrémité, réalisant un fonctionnement synchrone et une stabilité anti-torsion améliorée

     • Course réglable SIJ: Structure à double tige avec écrous de fin de course réglables pour un réglage précis de la course

     • Type verrouillable SIL: Equipé d'un dispositif de verrouillage en position finale ou arbitraire pour le maintien de la pression de sécurité et la fixation de la position

     • Type intégré de vanne FIS: Électrovanne intégrée de la série 4M, conception intégrée vanne-cylindre pour économiser de l'espace d'installation

     • Type anti-torsion SIQ: Structure de tige de piston carrée pour une précision de positionnement anti-torsion ultra élevée

  1.4 Système tampon haute performance

     Standard équipé deTampon d'air réglable double face + coussin élastique PPV. La course du tampon augmente proportionnellement à l'alésage du cylindre, réduisant efficacement les impacts et le bruit lors d'un fonctionnement à grande vitesse et sous forte charge, garantissant un mouvement cyclique stable et à faibles vibrations.

  1.5 Étanchéité durable et configuration des matériaux

     Adopte une double structure d'étanchéité à compensation unidirectionnelle en forme de Y, avec une pression de démarrage ultra-faible (0,1 MPa), un fonctionnement stable sans huile et une durée de vie prolongée. La tige de piston est en acier 45# avec chromage dur, offrant une excellente résistance à l'usure, à la rouille et à la stabilité structurelle.

  1.6 Configuration de l'induction magnétique

     Prend en charge l'anneau magnétique intégré (configuration -S) en standard, compatible avec les commutateurs magnétiques des séries AirTAC CMSE, DMSE, CS1-B/F/U, permettant une détection de position du piston en temps réel et une liaison de signal automatisée.

2. Règles complètes de dénomination des modèles et exemples de commande

  1. Code de modèle typique: SI 50×150-S-FA

 2. Explication du code de série dérivée

     • SID: Double tige double effet, sortie de tige à double extrémité pour un fonctionnement synchrone et des performances anti-torsion

     • SIJ: Type à double tige à course réglable avec écrous de réglage fin pour un calibrage flexible de la course

     • SIL: Type verrouillable avec position finale ou verrouillage de position arbitraire pour un positionnement de sécurité

     • FIS: Type intégré d'électrovanne, structure intégrée de valve-cylindre pour un gain de place

  3. Exemple de commande standard

     SI 63×200-S: alésage 63 mm, course 200 mm, avec bague magnétique, tampon d'air réglable standard

3. Paramètres techniques de base (type standard)

4. Tableau de poussée et de tension théorique de 0,6 MPa (tige unique, facteur de sécurité ≥2)

5. Accessoires de montage et modèles dérivés

  5.1 Types de montage universels ISO standard (entièrement interchangeables avec DNC/SE)

     • FA/FB: Montage par bride avant / Bride arrière pour installation fixe à plat

     • CA/CB: Montage à chape simple / à chape double pour fonctionnement pivotant à charnière

     • KG: Montage sur pied pour installation fixe latérale

     • TC/MTC: Montage sur tourillon / tourillon magnétique pour le positionnement de l'oscillation centrale

     • L: Montage latéral pour un aménagement compact

     Accessoires universels: Joints I/Y/U/F, joints flottants, roulements d'extrémité de bielle, entièrement compatibles avec tous les vérins standards ISO 15552.

  5.2 Avantages principaux des séries dérivées

     • SID Double Canne: Sortie synchrone à double extrémité, stabilité structurelle améliorée et capacité anti-déflexion

     • Course réglable SIJ: Réglage flexible de la course pour s'adapter aux exigences variables de la course de travail

     • Type verrouillable SIL: Verrouillage et maintien de la pression fiables pour éviter tout écart de position en cas de mise hors tension ou de changement de charge

     • Type intégré de vanne FIS: Conception d'électrovanne intégrée, circuit d'air simplifié, espace d'installation et coût de montage réduits

     • Type anti-torsion SIQ: Structure spéciale de tige de piston carrée pour un positionnement anti-torsion de haute précision

6. Scénarios d'application et comparaison de sélection (SI vs SC vs DNC)

  6.1 Scénarios d'application prioritaires pour la série SI

     • Équipements d'exportation et machines automatisées aux normes européennes nécessitant une interchangeabilité des interfaces ISO 15552

     • Lignes de production d'automatisation nécessitant un aspect propre sans tirants et une installation compacte côte à côte

     • Conditions de travail exigeant une rigidité plus élevée, des performances anti-torsion et une durée de vie plus longue que les vérins SC, avec un meilleur rapport coût-performance que les vérins DNC

     • Scénarios universels de poussée linéaire, de pressage, de positionnement, de manipulation, d'assemblage, d'emballage et d'automatisation de machines-outils

  6.2 Comparaison du modèle de base

7. Guide de sélection rapide en 3 étapes

     1. Sélection de la taille d'alésage: Sélectionnez le diamètre d'alésage en fonction de la charge horizontale/verticale réelle et de la demande de poussée, réservez au moins 50 % de marge de sécurité ; mise à niveau de 1 à 2 tailles d'alésage pour les charges excentriques et les conditions de travail en porte-à-faux.

     2. Sélection de trait: Ajoutez une marge de sécurité de 20 à 50 mm sur la base de la course de travail réelle ; course maximale configurable jusqu'à 2000 mm.

     3. Configuration fonctionnelle: Configuration standard avec anneau magnétique -S + tampon d'air réglable PPV ; sélectionnez SID pour la double tige, SIJ pour la course réglable, SIL pour la fonction de verrouillage et FA/FB/CA/CB/LB/TC pour les méthodes de montage correspondantes.

Résumé en une phrase

     Le cylindre standard ISO 15552 sans tirant de la série SOLH SI présente une structure profilée intégrée, une rigidité élevée, un tampon d'air réglable et une interchangeabilité universelle complète, étant le remplacement de milieu de gamme rentable pour les cylindres SC traditionnels et DNC ​​importés, largement applicable pour les équipements automatisés standardisés et de qualité export.
