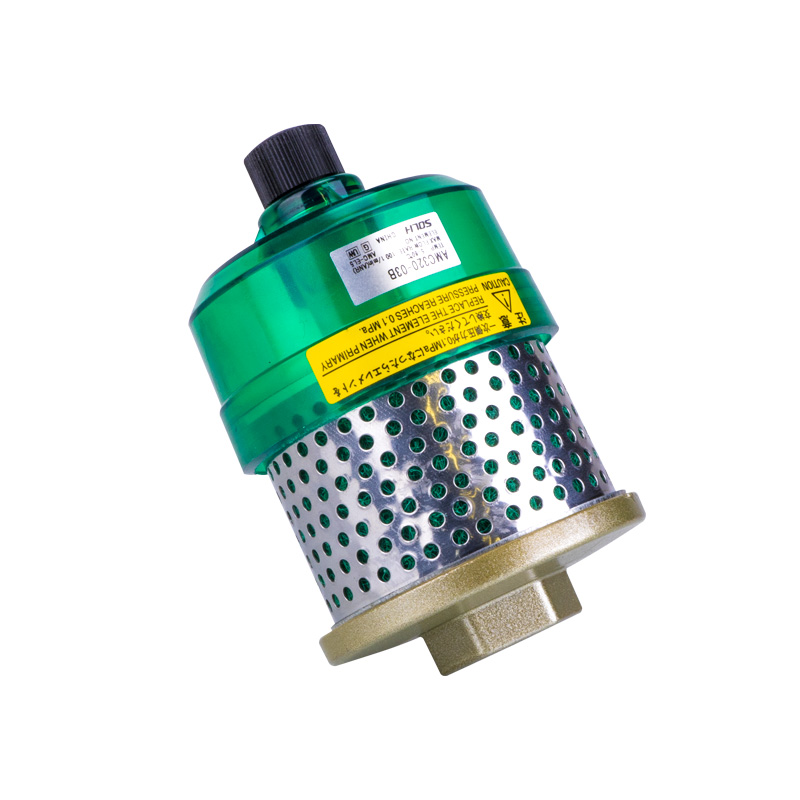

Marque : SOLH par Richge Technology | Nettoyeur d'échappement équivalent SMC AMC, élimination des brouillards d'huile + réduction du bruit intégrée
Le nettoyeur d'échappement de la série SOLH AMC, également connu sous le nom de dissolvant d'huile d'échappement ou de nettoyeur silencieux, intègre la séparation des brouillards d'huile et la suppression du bruit dans une seule unité. Il capture les brouillards d'huile et les fines poussières transportés dans l'air évacué des systèmes pneumatiques tout en réduisant considérablement le bruit d'échappement. Il résout deux problèmes courants en atelier : les éclaboussures de brouillard d'huile et la pollution sonore. Il s'agit d'une alternative améliorée aux silencieux standard installés à l'orifice d'échappement des électrovannes et des cylindres pneumatiques.

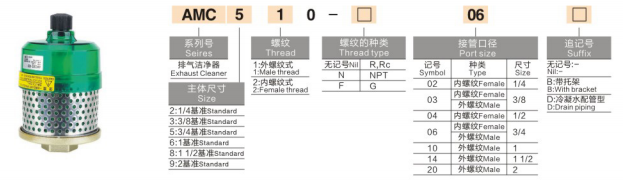

AMC + Code de taille + Forme du filetage + Type de filetage - Taille du port + Option de suffixe
|
Position |
Code |
Signification et description |
|
1 |
AMC |
Série : Nettoyeur d'échappement |
|
2 |
2/3/5/6/8/9 |
Taille de référence du corps : 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1 / 2 |
Forme du filetage : 1=Filetage mâle ; 2=Filetage femelle |
|
4 |
Vierge / N / F |
Type de filetage : Vierge = filetage conique R/Rc ; N = NPT ; Filetage parallèle F=G |
|
5 |
02/03/04/06/10/14/20 |
Taille du port de connexion : 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2". |
|
6 (Suffixe facultatif) |
B/D |
B=Avec support de montage ; D=Type de tuyauterie de vidange pour la collecte des condensats |
|
Code de taille du corps |
Port de référence |
Débit de traitement maximum L/min |
Exemple de modèle typique |
|
2 |
1/4" |
≤300 |
AMC220-02 (filetage femelle 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Filetage mâle 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Filetage mâle 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (filetage mâle 1") |
Remarque : la taille du corps est la spécification de référence ; la taille réelle du filetage de connexion est définie par le 5ème code, qui peut être identique ou réduit pour l'utilisation de l'adaptateur.
Exemple 1 : AMC510-06 : Référence du corps 34", port fileté mâle réel 3/4"
Exemple 2 : AMC320-02 : Référence du corps 38", port fileté femelle réel 1/4" (port réduit)
Options de suffixe :
B Equipé d'un support de montage pour fixation sur bâtis de machines, principalement pour les AMC de grandes dimensions
D Version avec tuyau de vidange avec orifice de sortie d'huile/eau inférieur pour une récupération centralisée de l'huile, idéale pour les conditions de brouillard d'huile lourd
|
Article |
Paramètre |
|
Fluide applicable |
Air comprimé contenant du brouillard d'huile et de la poussière fine |
|
Pression de fonctionnement maximale |
1,0 MPa |
|
Température ambiante |
-5℃ ~ +60℃ (pas de gel) |
|
Indice de filtration |
0,3 μm ; Efficacité d'élimination des brouillards d'huile : 99 % ~ 99,9 % |
|
Réduction du bruit |
30 ~ 35 dB(A), supérieur aux silencieux standards |
|
Élément filtrant |
Fibre de verre composite + charbon actif, remplaçable |
|
Matériau du boîtier |
Plastique technique ignifuge, anti-éclaboussures d'huile |
Principe de fonctionnement
L'air évacué des composants pneumatiques pénètre dans l'AMC. Les grosses gouttelettes d'huile sont séparées par une structure de guidage centrifuge, projetées sur la paroi intérieure du boîtier et évacuées vers le carter d'huile.
Le flux d'air passe à travers un élément en fibre de verre composite + charbon actif pour capturer les fines brumes d'huile et les particules ≥0,3 μm.
L'air passe à travers la structure silencieuse intégrée avant d'être évacué, complétant ainsi l'élimination de l'huile et la réduction du bruit en une seule étape.
Le gobelet à huile intégré recueille l'huile séparée pour une vidange périodique afin d'éviter toute contamination secondaire.
|
Article de comparaison |
SOLH AMC Nettoyeur d'échappement |
Silencieux standard série AN |
|
Fonction principale |
Silencieux + filtration des brouillards d'huile et de la poussière, double fonction |
Réduction du bruit uniquement, pas de séparation d'huile |
|
Gestion des brouillards d'huile |
Capture à haute efficacité, empêche la contamination par l'huile de l'atelier |
Aucune filtration ; le brouillard d'huile s'échappe directement dans l'atelier |
|
Entretien |
Élément remplaçable + vidange d'huile manuelle, réutilisable |
Remplacement direct une fois bloqué, pas de structure de collecte d'huile |
|
Application typique |
Atelier propre, environnement interdit par brouillard d'huile |
Réduction du bruit de base sans exigence de contrôle d'huile |
|
Niveau de coût |
Env. 2 à 3 fois un silencieux de même taille de port |
Faible coût pour le contrôle de base du bruit de masse |
Étapes de sélection rapide
Confirmer le débit d'échappement : sélectionner le débit nominal AMC ≥ le débit d'échappement maximum de l'électrovanne/du cylindre
Faites correspondre la taille de l'orifice de filetage à l'orifice d'échappement du composant pneumatique
Mise au point de l'application : version standard pour atelier général ; AMC520 ou supérieur préféré pour les salles blanches alimentaires et électroniques avec une tolérance zéro au brouillard d'huile
Entretien et remplacement
Cycle de remplacement du filtre : 3 à 6 mois en service normal ; inspecter mensuellement pour détecter les conditions de brouillard d'huile lourd
Vidangez régulièrement l'huile accumulée par le robinet de vidange inférieur pour éviter le reflux d'huile et le colmatage de l'élément.
Une augmentation significative de la contre-pression d'échappement ou une action lente du cylindre indique un élément obstrué ; remplacer immédiatement
Le nettoyeur d'échappement de la série SOLH AMC suit la convention de dénomination, les dimensions d'interface et les paramètres de performance de SMC AMC. Les éléments filtrants sont interchangeables. Il fournit une solution fiable et économique pour les machines d'automatisation et les projets d'équipement d'exportation.
