Interrupteur d'isolement haute tension rotatif d'intérieur de type GN30-12

Interrupteur d'isolement haute tension rotatif d'intérieur de type GN30-12

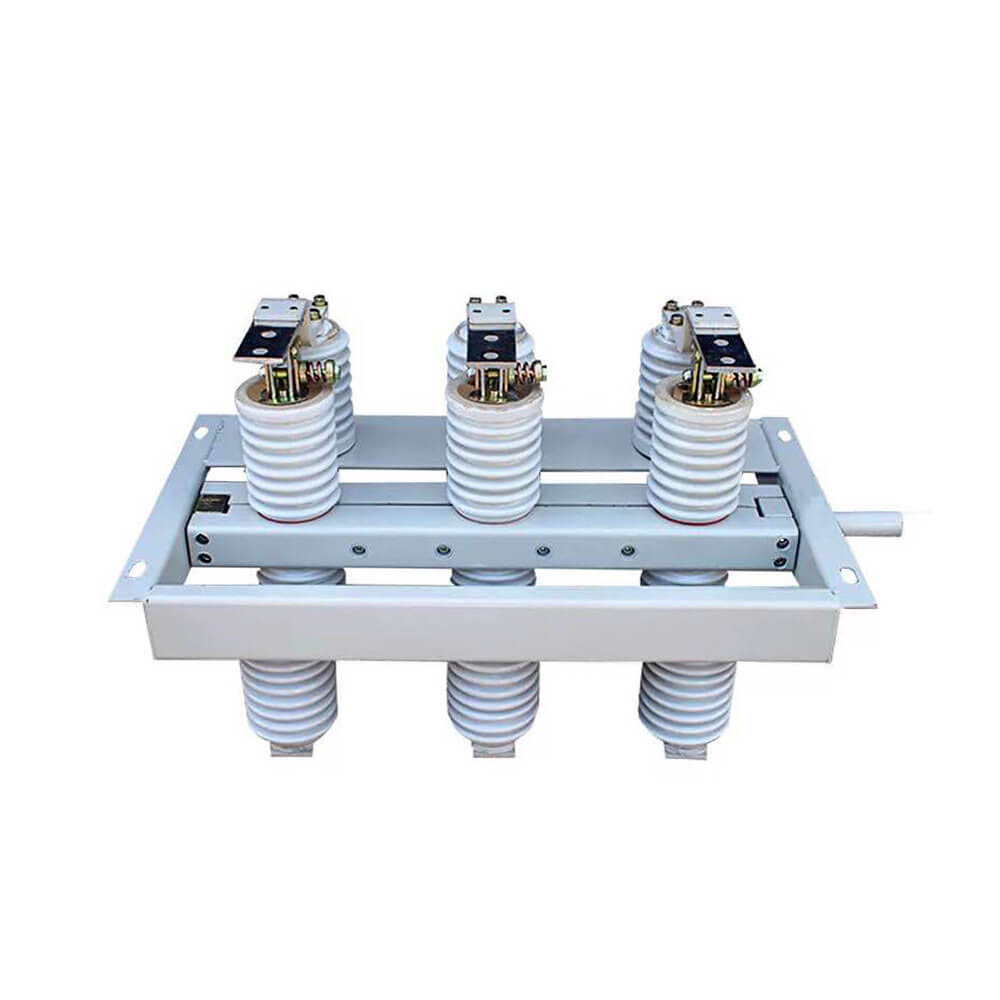

   Le sectionneur haute tension rotatif intérieur GN30-12 est un nouveau type avec couteau rotatif. La formule structurelle principale consiste à fixer deux ensembles d'isolateurs et de contacts sur les plans supérieur et inférieur du cadre bas commun triphasé, réalisant l'ouverture et la fermeture de l'interrupteur en tournant le couteau. Le commutateur GN3-12D ajoute une forme de couteau de connexion sur la base du GN30-12 pour répondre aux besoins des différents systèmes d'alimentation. Ce produit est de conception compacte, petit en espace, solide en isolation, facile à installer et à ajuster. Il répond aux exigences des « sectionneurs haute tension CA et sectionneur de terre » et s'applique aux systèmes intérieurs avec une tension nominale allant jusqu'à 10 KV CA 50 Hz et moins. Il peut être utilisé comme circuit d'ouverture et de fermeture lorsqu'il y a de la tension et sans charge. Il peut être utilisé avec un appareillage haute tension ou seul.

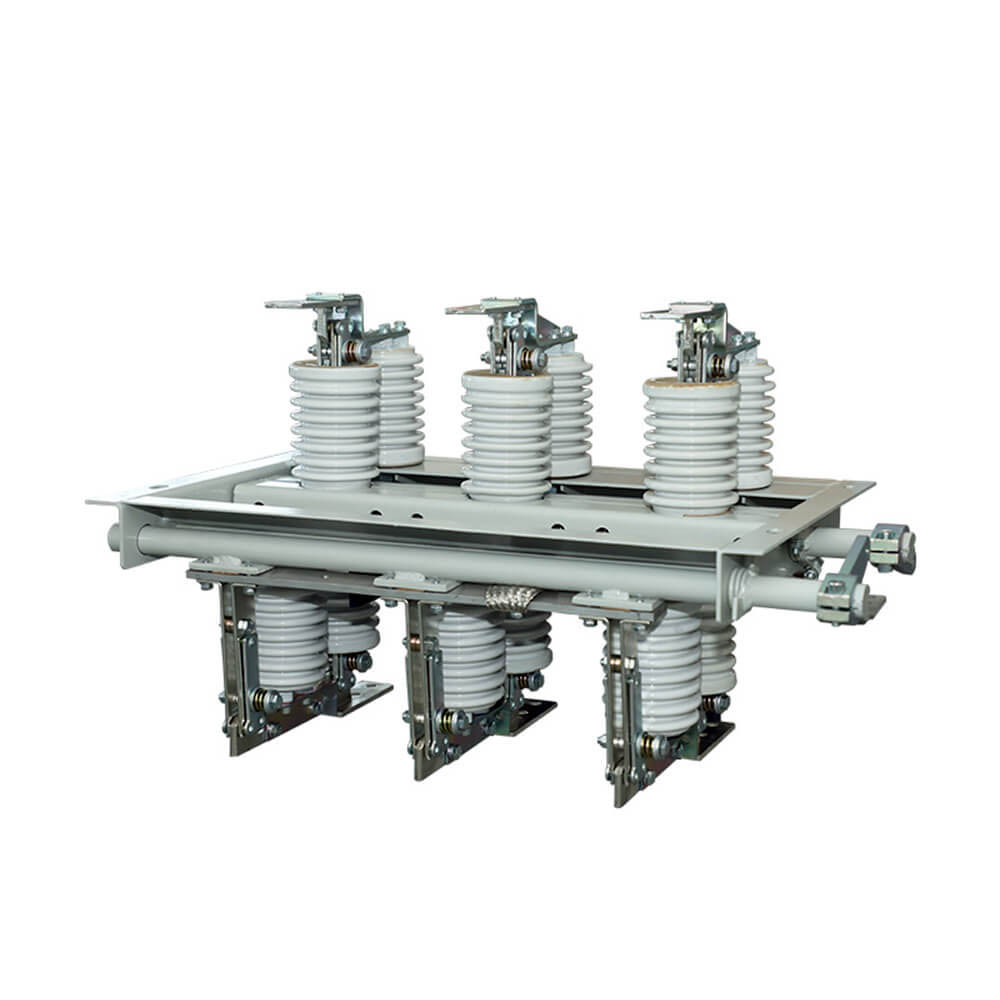

   Le sectionneur haute tension intérieur rotatif de type GN30-12 (D) est un nouveau type de commutateur d'isolement de type couteau rotatif, la structure principale est fixée à deux groupes d'isolant et de contact sur les deux plans du châssis triphasé, via le contact rotatif, réaliser l'interrupteur marche-arrêt. Le commutateur de type GN30-12 (D) est un nouveau type de couteau de mise à la terre ajouté sur la base du commutateur de type GN30-12, qui peut répondre aux besoins de différents systèmes d'alimentation. La conception du produit est compacte, avec un petit espace occupé, une forte capacité d'isolation, une installation et un réglage faciles, ses performances répondent aux exigences GB1985-89 « interrupteur d'isolement haute tension CA et interrupteur de mise à la terre », applicables à la tension nominale 10 kV CA 50 Hz et inférieure au système d'alimentation intérieur, pour ouvrir et fermer le circuit lorsqu'il est sous tension, sans charge. Il peut être utilisé avec l'armoire de commande haute tension et peut également être utilisé séparément.

Caractéristiques du sectionneur GN30-12

1. Il est fait d'isolateurs en céramique, durables, résistants à la pollution et sans nettoyage.

2. Utilisation de contacts de brasage à l'argent de nouvelle technologie, d'une faible résistance de contact, d'une bonne conductivité électrique et d'une résistance mécanique élevée.

3. Matériel de haute qualité, robuste et durable, pas facile à endommager, facile à utiliser et léger.

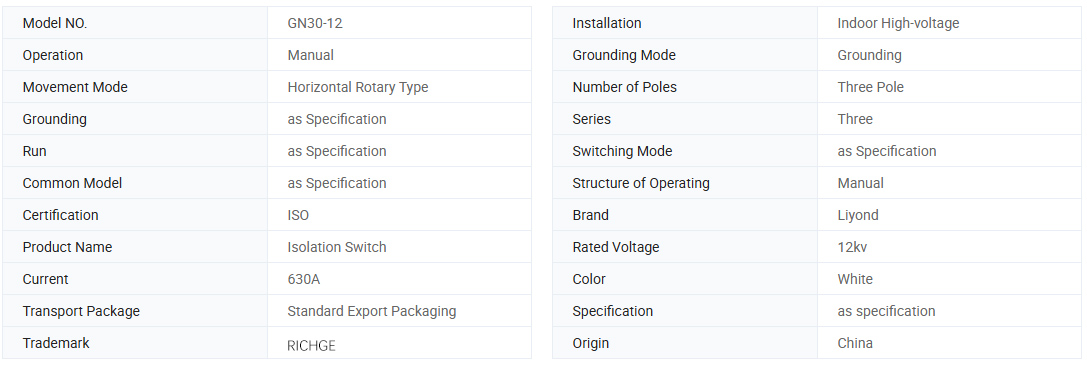

Informations de base.

Signification du modèle

Paramètre technique

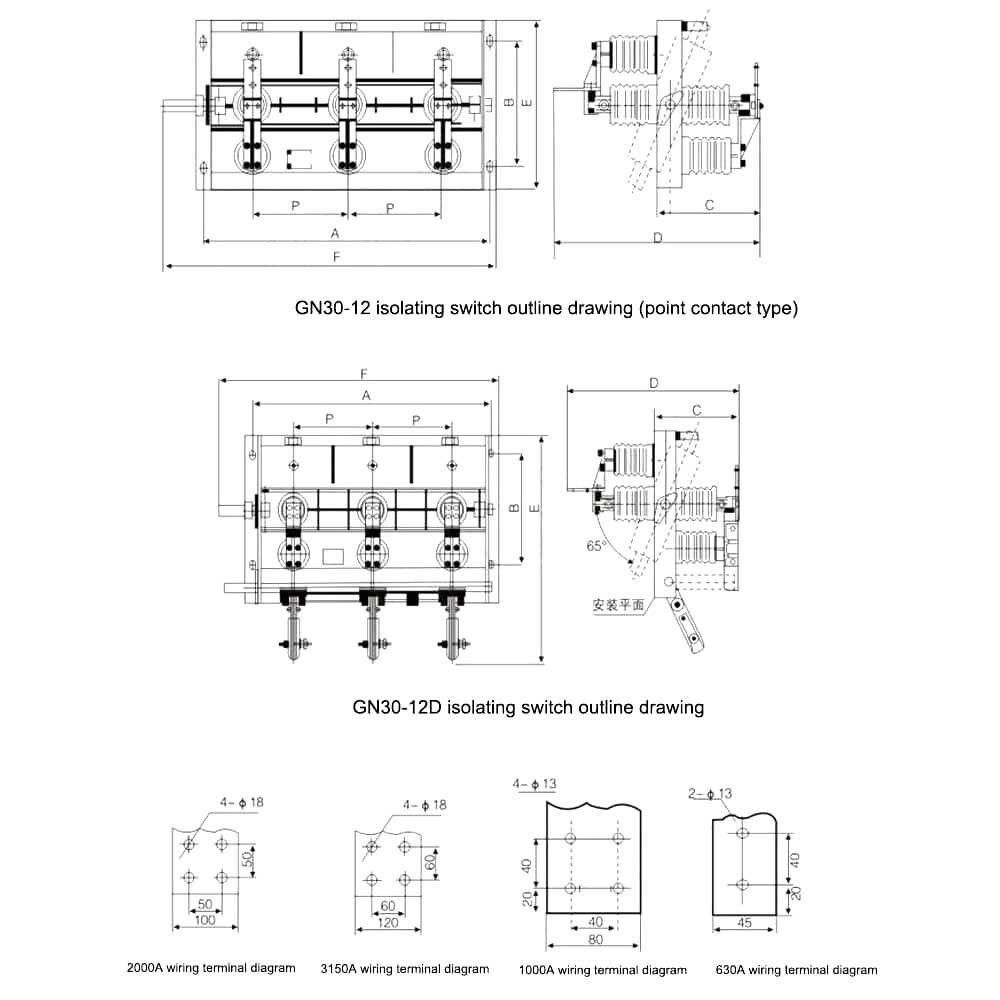

Dessin

Utiliser les conditions environnementales

1. Hauteur de l'affiche : pas plus de 3 000 m ;

2. Température ambiante : pas supérieure à +40°C, pas inférieure à -30°C ; la différence de température quotidienne est de 15°C ;

3. Température relative de l’air intérieur : pas plus de 90 % (à +25°C) ;

4. Intensité du séisme : pas plus de 8 degrés

5. Le site d'installation ne doit contenir aucun gaz, dépôt chimique de vapeur, brouillard salin, poussière, saleté et autres substances explosives et corrosives qui affectent sérieusement l'isolation et la conductivité du sectionneur ;

6. Il ne devrait y avoir aucune vibration grave et fréquente sur le lieu d'installation

Instructions de commande

●Accepter OEM&ODM : OUI

●Certificate: CE,Test reports

●Temps de production : 7 ~ 12 jours ouvrables

●Période de garantie : 12 mois

●Délai de livraison : 15 jours

●Lors de la commande de ce commutateur, veuillez indiquer les spécifications du modèle, la tension nominale, le courant nominal et d'autres données techniques.

●S'il y a des exigences particulières, vous pouvez négocier notre solution pour les résoudre.
