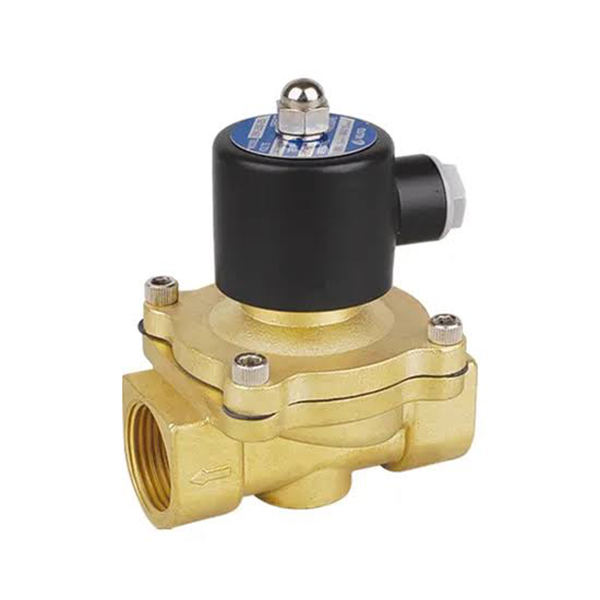

Électrovanne pour fluide 2/2 voies série 2W (à action directe + pilotée)

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH 2W est une électrovanne d'arrêt de fluide industrielle universelle à 2/2 voies normalement fermée, divisée en deux lignes structurelles : 2W à action directe (petite série 030/050) et 2W pilotée (série à grand alésage 150~500). Il effectue un contrôle marche/arrêt automatique pour l'eau propre, l'air comprimé, l'huile lubrifiante, le liquide de coupe de refroidissement et les canalisations de liquides faiblement corrosifs.

       * Corps de vanne en laiton avec joint anticorrosion multicouche ; deux options de type direct à démarrage sans pression et de type pilote à haut débit pour une sélection de plage complète

       * Dimension et spécifications de filetage standardisées, compatibles avec le multithread PT/G/NPT pour l'exportation mondiale

       * La bobine résistante aux basses températures prend en charge une alimentation continue et stable à long terme

     Largement adapté aux équipements de traitement de l'eau, aux circuits de refroidissement de machines-outils, aux lignes de nettoyage par pulvérisation, aux canalisations de compresseurs d'air et aux systèmes d'automatisation des fluides de toute l'industrie.

Classification complète de deux lignes de produits : NC à action directe VS NC pilotée

  1. 2W à action directe normalement fermé (exemple de modèle : 2W-L030-08)

     --Principes de travails'il vous plaît:La bobine électromagnétique entraîne directement la tige d'armature interne pour ouvrir/fermer le siège de la vanne principale, permettant une ouverture complète sous une pression moyenne nulle de 0 MPa.

        * Mise hors tension : le ressort comprime le joint d'étanchéité pour couper complètement le fluide du pipeline

        * Mise sous tension : la force électromagnétique soulève la bobine pour réaliser une circulation de fluide bidirectionnelle

           Pas de chambre pilote auxiliaire, structure ultra-simple avec une vitesse de réponse rapide d'une milliseconde.

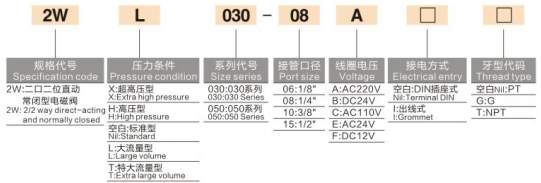

    -- Règle complète de codage du modèle

     2 W – Suffixe de pression/débit – Série de tailles – Filetage de port – Tension de bobine – Type de câblage – Filetage standard.

        * 2W : électrovanne 2/2 voies à action directe normalement fermée

        *  Suffixe de pression et de débit : Vierge = Standard / L = Débit important / T = Débit très important / H = Haute pression / X = Très haute pression

        *  Série de tailles : 030 (miniature), 050 (moyenne petite)

        *  Code du port : 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Code de tension : A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Mode de câblage : Vierge = prise DIN (standard pour armoire de commande), I = câble étanche (équipement extérieur humide)

        *  Filetage standard : Vierge = filetage conique britannique PT, filetage parallèle G = G, T = filetage américain NPT

   --  Avantages principaux

       *  Démarrage à pression différentielle nulle, pas de limite de pression minimale de fonctionnement, ouverture stable sous vide, circuits d'eau à micro-pression et micro-débit

        *  Corps ultra-compact, angle de montage arbitraire pour une configuration d'armoire d'équipement exiguë

        *  Réponse marche-arrêt rapide en millisecondes, adaptée aux cycles marche-arrêt intermittents à haute fréquence

        *  Petit corps de vanne avec un faible coût de consommables, premier choix économique pour le contrôle de dérivation en un seul point

     --  Scénarios d'application

      Injection d'huile de refroidissement en un seul point pour les petites machines-outils CNC, les mini machines de nettoyage par pulvérisation, le contrôle micro air/eau pour les équipements d'automatisation 3C, les petits interrupteurs de dérivation des compresseurs d'air, le contrôle marche/arrêt du microfluide de laboratoire.

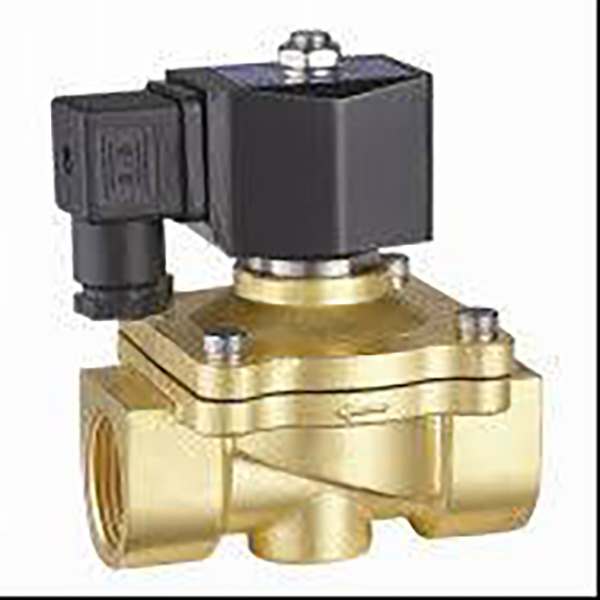

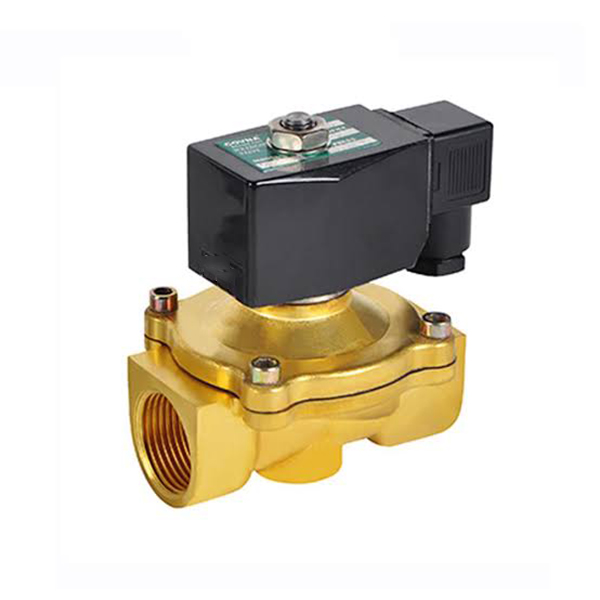

  2. 2W piloté normalement fermé (exemple de modèle : 2W250-25)

     -- Principe de fonctionnement :Orifice de purge pilote intégré, s'appuyant sur la pression moyenne du pipeline pour soulever le tiroir principal de gros calibre ; la bobine contrôle uniquement un petit trou pilote avec une faible consommation d'énergie et une faible génération de chaleur. Pression différentielle minimale de démarrage 0,05 MPa, la vanne ne peut pas s'ouvrir complètement sans pression moyenne.

        * Mise hors tension : trou pilote scellé, la pression de la cavité interne comprime le joint pour fermer le pipeline

        * Mise sous tension : purge de pression de la chambre pilote, vérins moyenne pression ouvrant la vanne principale pour un débit de fluide à volume élevé, orifice maximum jusqu'à Φ50 (G2 pouces)

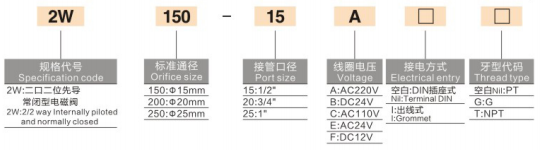

    --Règle complète de codage du modèle

        2W - Taille de l'orifice - Filetage du port - Tension de la bobine - Type de câblage - Norme de filetage

        *  2 W : électrovanne 2/2 voies pilotée normalement fermée

        * Taille d'orifice standard : 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50).

        * Code du port : 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Codes de tension, de câblage et de filetage entièrement interchangeables avec les séries à action directe et pièces de rechange de bobine compatibles

  3. Avantages principaux

     -- Alésage droit extra large pour un débit moyen élevé, une perte de pression ultra faible dans la canalisation, idéal pour les conduites d'alimentation en eau/air centralisées sur toute la ligne.

     -- Une bobine de faible puissance entraîne un corps de vanne de grand diamètre, une faible élévation de température sous 24 heures de fonctionnement continu, des performances anti-brûlure

     -- Large canal d'écoulement difficile à obstruer, permet la circulation de l'eau de refroidissement industrielle avec de minuscules impuretés en suspension.

     -- Une vanne pilote unique peut remplacer plusieurs petites vannes directes, simplifier la disposition du pipeline principal et réduire les coûts d'approvisionnement

  4.Scénarios d'application

     Contrôle du circuit d'eau principal pour les équipements de nettoyage par pulvérisation de grandes chaînes de montage, la vidange complète de la machine du compresseur d'air et l'arrêt de la canalisation d'air principale, les tuyaux collecteurs à grand débit du système de refroidissement par circulation, l'équipement de traitement de l'eau, l'interrupteur général de fluide général pour l'emballage alimentaire et l'équipement chimique.

Fonctionnalités de base universelles partagées (directes + pilotées)

  1.Fonction uniforme NC normalement fermée (par défaut)

     Arrêt automatique en cas de coupure de courant, empêche efficacement les débordements et les fuites d'eau/d'air pendant l'arrêt de l'équipement pour une meilleure protection de la sécurité du système.

  2. Matériaux de joint double en option

     -- Caoutchouc nitrile NBR standard : universel pour les conditions générales de travail avec de l'eau propre, de l'air comprimé et de l'huile lubrifiante.

     -- EPDM éthylène-propylène en option : résistant à la chaleur, aux acides faibles et aux alcalis, dédié à l'eau chaude, aux fluides propres de qualité alimentaire et aux équipements de décapage

  3. Bobines compatibles universelles multi-spécifications

     Couverture complète de tension AC et DC, bobine isolée de faible puissance prenant en charge une alimentation continue à long terme ; schémas de câblage doubles (prise DIN / câble étanche) adaptables au câblage des armoires intérieures et des équipements extérieurs.

  4.Normes de fils d'exportation multi-internationales

     Trois options de filetage : cône britannique PT, BSPP parallèle G, filetage américain NPT, correspondant aux équipements d'automatisation nationaux et aux demandes d'exportation des lignes de production à l'étranger.

  5. Montage universel sans gravité

     Le corps de la vanne peut être installé verticalement, horizontalement ou inversé sans affecter les performances d'ouverture/fermeture, parfait pour une disposition d'armoire compacte.

  6. Personnalisation complète du niveau de pression

     La série Direct prend en charge les versions personnalisées standard/haute pression/extra haute pression/grand débit ; La série pilote s'adapte nativement à la plage de pression des fluides industriels classiques de 0,05 à 1,0 MPa.

Tableau de spécifications techniques générales unifié

Tableau de comparaison de sélection complète à commande directe et pilotée

Scénarios d'application typiques segmentés

  1. Champs applicables NC à action directe 2W

     - Injection d'huile de refroidissement en un seul point et micro-pulvérisation pour petites machines-outils CNC, contrôle de micro-fluide à station sims'il vous plaît

     -- Alimentation en eau auxiliaire sous vide et petite dérivation pneumatique marche/arrêt pour équipement d'automatisation 3C

     -- Petit équipement de nettoyage par ultrasons, boucles de contrôle des micro-fluides de laboratoire

     -- Branche maintenance des équipements, interrupteur eau/gaz monopoint pour petits luminaires

  2. Champs applicables NC pilotés 2W

     -- Vidange complète de la machine du compresseur d'air, vanne d'arrêt de la canalisation d'air principale de l'atelier

     - Contrôle principal du circuit d'eau pour les équipements de nettoyage par pulvérisation de grandes chaînes de montage

     -- Système de circulation de traitement de l'eau, tuyaux collecteurs à grand débit pour refroidissement industriel

     -- Interrupteur principal pour fluides de gros calibre pour emballages alimentaires et équipements chimiques complets

Règles de jugement de sélection de base

     -- Pression eau/air dans le pipeline inférieure à 0,05 MPa, micro-milieu intermittent, circuit sous vide → Doit sélectionner le type à action directe 2 W

     -- Taille du tuyau ≥G1/2, transmission à haut débit du tuyau principal sur toute la ligne, canalisation à pression stable à long terme → Sélectionnez le type piloté 2 W

     -- Conditions de travail de l'eau chaude, de l'eau purifiée, des fluides faiblement acides : spécifiez le joint EPDM de qualité alimentaire lors de la passation des commandes.

     -- Câblage centralisé à l'intérieur de l'armoire de commande de la machine : donner la priorité au type de câblage à prise DIN ; équipement de pulvérisation et d'humidité extérieur, choisissez le type de fil étanche I

     -- Les circuits d'eau haute pression et les stations à haut débit peuvent sélectionner des corps de vanne personnalisés avec le suffixe H/L/T.

Solutions complètes de circuits pneumatiques et fluidiques assorties

  1. Petit circuit de dérivation de refroidissement

     Unité de service d'air AFC → Électrovanne 3/2 série 3V → Tube plastique PU → Vanne à action directe 2W (commande marche/arrêt du circuit d'eau de refroidissement)

  2. Circuit collecteur d'eau principal complet de la machine

     Tuyau principal du réservoir d'eau/compresseur d'air → vanne pilote de gros calibre 2 W → distribution en dérivation vers chaque canalisation de pulvérisation de la station

  3. Circuit d'atelier de fluide antidéflagrant

     Unité de traitement de source d'air antidéflagrante → Vanne pilote 2 W avec bobine antidéflagrante personnalisée, associée à des canalisations de contrôle automatique antidéflagrantes

Résumé en une phrase

     L'électrovanne de fluide en laiton 2/2 voies normalement fermée de la série SOLH 2W offre un démarrage sans pression, une petite variante à action directe et une grande variante à commande pilotée à faible puissance et à haut débit, avec un joint NBR/EPDM de qualité alimentaire en option, une compatibilité multi-filetage et multi-tension, largement utilisée pour le contrôle automatique de l'arrêt de l'eau, de l'air et de l'huile sur les machines-outils, les lignes de lavage par pulvérisation, le traitement de l'eau et les équipements d'automatisation des fluides d'emballage alimentaire.
