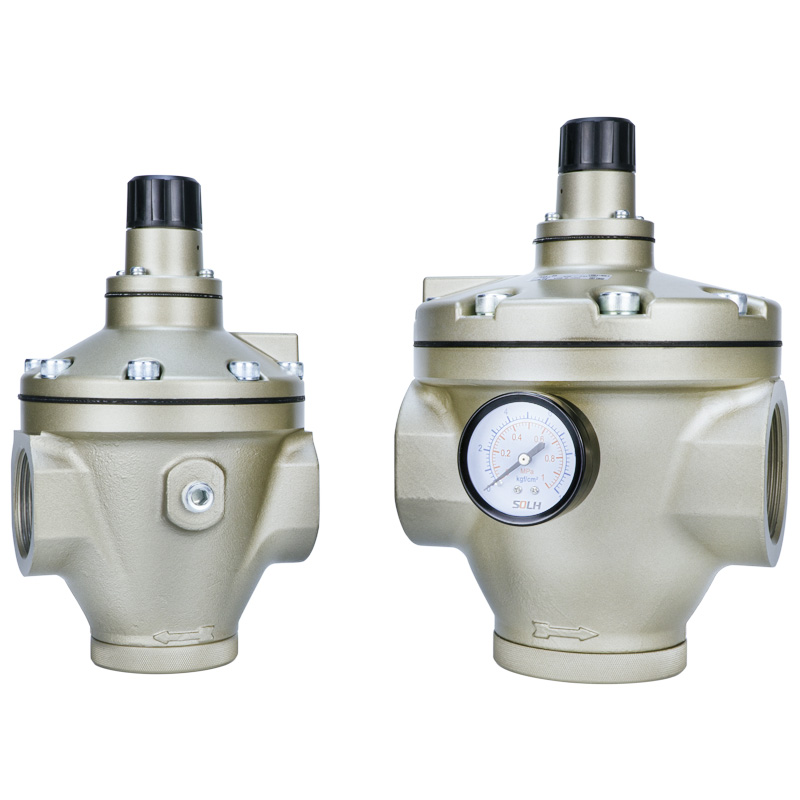

Régulateur de pression piloté série AR (SOLH par Richge Technology)

Marque:SOLH par Richge Technology (睿其格科技)

Positionnement du produit

     Les régulateurs pilotés SOLH AR couvrent les modèles complets AR425/435/625/635/825/835/925/935. Adoptant une structure de secours pilote interne, cette série cible les conduites d'air principales à moyenne-haute pression, à grand débit, sur longue distance et de haute précision. Comparé aux régulateurs à action directe standard, il offre une précision de régulation supérieure, un débit plus important et des performances anti-fluctuation de pression plus fortes.

Structure et principe de fonctionnement

     Structure : Type de décharge pilote interne avec air pilote à purge constante

     1. L'air comprimé d'entrée se divise en canal d'écoulement principal et en circuit de commande pilote indépendant.

     2. La pression d'air pilote pousse le diaphragme pour ajuster l'ouverture du tiroir principal pour une pression de sortie stable.

     3. La fonction de soulagement intégrée évacue automatiquement l'excès de pression secondaire pour maintenir une pression de sortie constante.

     4. Un débit d'air de prélèvement constant d'environ 5 L/min garantit une réponse ultra-rapide et une précision de régulation exceptionnelle.

Principales caractéristiques du produit

     1. Grand débit et haute pression

     La pression de service maximale atteint 1,0 MPa avec une pression d'épreuve de 1,5 MPa. Les tailles des ports vont de 1/4" à 2", correspondant parfaitement aux lignes principales d'usine et aux systèmes d'alimentation en air centralisés.

     2. Précision de régulation ultra élevée

     Hystérésis ≤0,02 MPa et répétabilité ≤0,01 MPa. La pression de sortie reste stable même en cas de changements brusques de pression d'entrée ou de montée subite de débit instantanée.

     3. Double plage de pression dans un corps identique

     3.1 Modèle Suffixe 25 : 0,05 à 0,83 MPa pour les applications industrielles générales à haute pression

     3.2 Modèle Suffixe 35 : 0,02 à 0,20 MPa pour les scénarios de contrôle de précision à basse pression

     4. Soulagement automatique intégré de la surpression

     Aucune soupape de décharge externe supplémentaire n'est requise. La structure de soulagement intégrée stabilise la pression de sortie et empêche l'impact de la pression sur les composants pneumatiques en aval.

     5. construction stable et facile à entretenir

     La température de fonctionnement varie de -5℃ à +60℃. Le corps en alliage d'aluminium moulé sous pression permet un fonctionnement sans lubrification et une orientation de montage arbitraire.

Tableau des modèles et spécifications

Paramètres techniques généraux

     1. Milieu applicable : Air comprimé sec ou lubrifié

     2. Pression d'entrée maximale : 1,0 MPa

     3. Consommation de purge constante : env. 5 L/min (ANR)

     4. Port de jauge standard : filetage 1/4"

     5. Type de structure : Pilote interne, conception en relief avec purge constante

Applications typiques

     1. Conduites d'air principales d'usine et stations d'alimentation en air centralisées

     2. Équipements à grand débit équipés de cylindres de gros calibre, de moteurs pneumatiques, de dispositifs de soufflage et de séchage d'air

     3. Contrôle pneumatique de précision : bancs d'essai, équipements de positionnement, contrôle de tension et presses hydrauliques

     4. Pipelines présentant de fortes fluctuations de pression et une transmission aérienne sur de longues distances

     5. Systèmes de réduction de pression à deux étages, des réservoirs d'air haute pression aux équipements de production à moyenne pression

Résumé de base

     La série pilote AR intègre une structure pilote de secours interne, une grande capacité de débit, une haute précision, deux plages de pression sélectionnables et une fonction de purge automatique constante. Il constitue la solution optimale de régulation de pression pour les conduites d'air principales, les équipements à haut débit et les circuits pneumatiques haute pression de haute précision.

Comparaison de sélection : Direct AR / Pilot AR / VEX1

     1. AR à action directe (AR20~60) : faible débit, coût économique, précision de régulation standard pour les petits circuits de dérivation

     2. Pilot AR (AR425~935) : Débit moyen à grand, haute précision, dédié aux canalisations d'air principales d'usine

     3. Série VEX1 : débit ultra-large, conception d'échappement à 3 ports, réglage de la pression à plusieurs niveaux et performances de soulagement ultra-rapides
