Vanne à pédale 3/2 voies série 3F/3FM | Clapet de pied pneumatique à action directe normalement fermé

Marque : SOLH par Richge Technology | Remplacement entièrement compatible pour le clapet de pied AirTAC 3F / 3FM

1. Présentation du produit

     Les séries SOLH 3F et 3FM sontVannes pneumatiques à pédale 3/2 voies à action directe normalement fermées, entièrement compatible et interchangeable avec les modèles AirTAC 3F210 et 3FM210 d'origine. Le 3F210 adopte un boîtier robuste en aluminium moulé sous pression, tandis que le 3FM210 est doté d'une mini structure en plastique légère. Les deux séries adoptent une conception d’échappement intégrée avec une logique de port d’air P/A/R standard. Servant de dispositifs de commutation pneumatiques mains libres, ils sont largement utilisés pour le contrôle des vérins à simple effet, la rupture du vide, la marche/arrêt manuelle du circuit d'air de jogging, l'estampage et le contrôle du serrage des fixations.

  1.1 Logique et principe de fonctionnement du port aérien principal

     • Définition du port aérien: P (entrée d'air), A (sortie de travail), R (orifice d'échappement intégré)

     • État normalement fermé (pédale relâchée): Entrée P fermée, l'orifice A communique avec l'orifice d'échappement R pour libérer instantanément la pression résiduelle du cylindre

     • État de fonctionnement (pédale enfoncée): Le circuit P-A s'ouvre pour l'alimentation en air, l'orifice d'échappement R est fermé pour maintenir la pression

     • Fonction de verrouillage (suffixe L): Equipé d'une structure à languettes de verrouillage. Appuyez une fois pour verrouiller la pédale pour une alimentation en air continue ; appuyez à nouveau pour déverrouiller et réinitialiser le décompression

     • Fonction standard: Les modèles non-L sont du type à réinitialisation automatique instantanée, coupant automatiquement l'air et relâchant la pression après le relâchement du pied

2. Règles et définition de codage du modèle

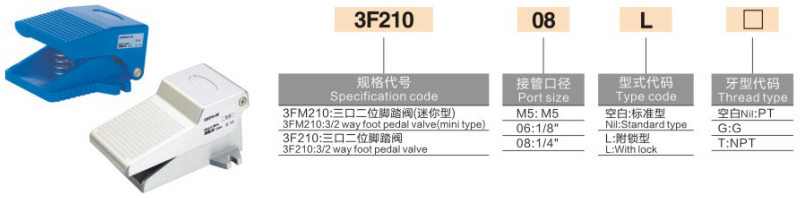

     Logique de codage: 3(F/FM)210 - [Taille du port] [Verrouillage L] - [Type de filetage]

  2.1 Définition des logements en série

     • 3F210: Boîtier standard en alliage d'aluminium robuste, clapet de pied 3/2 voies

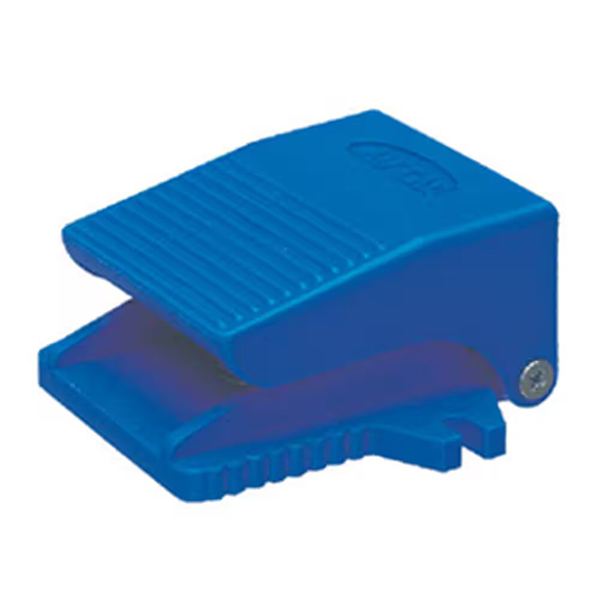

     • 3FM210: Mini clapet de pied en plastique léger, taille compacte pour une installation dans un espace étroit

  2.2 Spécification de la taille du port

     • M5: Filetage fin M5×0,8 (exclusif pour le modèle 3FM mini, micro commande d'air de pilotage)

     • 06: Filetage standard G1/8 (PT1/8)

     • 08: G1/4 (PT1/4) spécification universelle grand public pour l'outillage industriel

  2.3 Fonction et suffixe de fil

     • Suffixe L: Avec structure autobloquante pour un maintien de la pression de longue durée

     • Non L: Type à réinitialisation automatique instantanée, soulagement automatique de la pression après relâchement de la pédale

     • Type de filetage: Vierge = filetage conique PT ; G = filetage parallèle standard britannique ; T = filetage conique américain NPT

     Exemple de modèle: 3F210-08L | Clapet de pied en alliage d'aluminium à port G1/4 avec fonction autobloquante ; 3FM210-M5 | Mini micro clapet de pied en plastique à filetage M5

  2.4 Tableau de comparaison des spécifications de la série complète

3. Paramètres techniques de base

4. Distinction de sélection : série 3F en aluminium et série 3FM Mini en plastique

5. Distinction fonctionnelle : auto-réinitialisation ou auto-verrouillage

     • Type d'auto-réinitialisation instantanée non-L: La pédale rebondit automatiquement après le relâchement du pied, coupant l'alimentation en air et relâchant la pression du port A. Il s'agit du type le plus courant pour les scénarios de jogging et de contrôle intermittent.

     • Type autobloquant avec suffixe L: Appuyez une fois pour verrouiller la pédale pour une alimentation en air continue et un maintien de la pression ; appuyez à nouveau pour déverrouiller et relâcher la pression résiduelle. Spécialement conçu pour les circuits pneumatiques à maintien de pression de longue durée.

6. Remplacement et applications typiques

  6.1 Remplacement compatible

     La série SOLH 3F/3FM remplace entièrement la série originale AirTAC 3F210/3FM210 et les modèles nationaux équivalents Xinchang/SOLIH, et peut directement mettre à niveau et remplacer les anciennes vannes à pédale FV320 avec une parfaite compatibilité dimensionnelle et fonctionnelle.

 6.2 Scénarios d'application typiques

     • Commande au pied à vérin simple effet: Source d'air → Clapet de pied 3F → Vérin simple effet ; le cylindre revient automatiquement et relâche la pression lorsque la pédale est relâchée, réalisant ainsi un fonctionnement intermittent sûr.

     • Soulagement de la pression par ventouse sous vide: Étape d'alimentation en air pour couper le vide ; relâchez la pédale pour évacuer l'air et éliminer la force de maintien de la ventouse pour une libération rapide de la pièce.

     • Contrôle du traitement industriel: Commutation manuelle au pied pour les petites machines à estamper, les meuleuses et les systèmes de serrage pneumatiques, libérant les mains pour un fonctionnement efficace.

Résumé en une phrase

     Les vannes à pédale 3/2 voies normalement fermées série SOLH 3F/3FM comprennent des modèles robustes en aluminium à réinitialisation/autoverrouillage automatique et des mini modèles en plastique léger. Dotées de performances IP54 anti-poussière et anti-éclaboussures, d'un fonctionnement sans lubrifiant et d'une compatibilité totale avec AirTAC, ce sont les vannes de commutation pneumatiques mains libres standard pour le contrôle des vérins, la rupture du vide et le fonctionnement des outils industriels.
