Marque : SOLH par Richge Technology

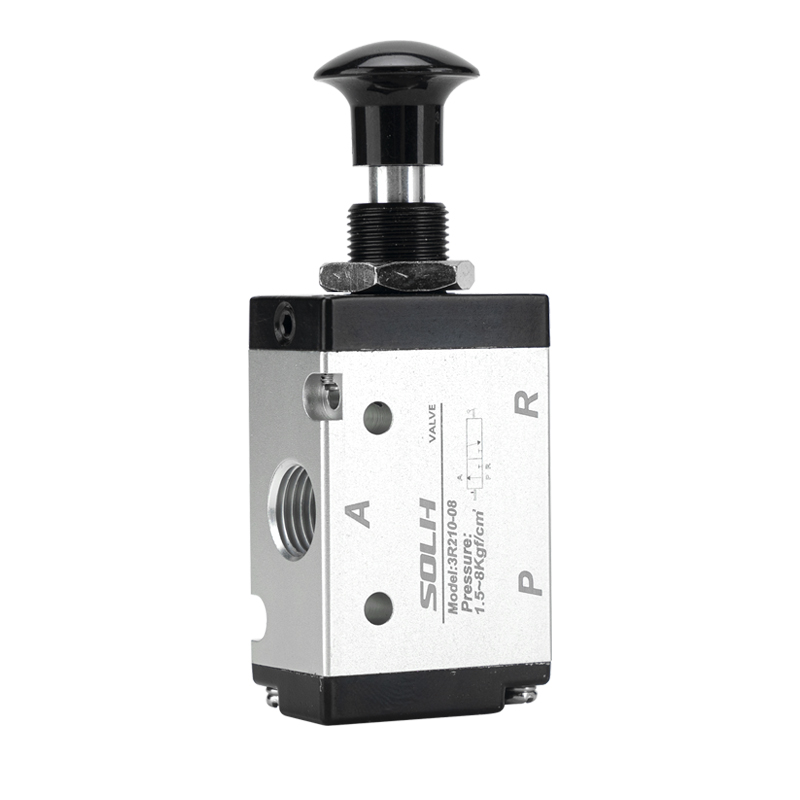

La série SOLH 3L est une norme AirTACVanne de commande directionnelle push-pull manuelle 3/2 voies avec une conception normalement fermée (NC). Il commute directement les circuits pneumatiques grâce à une action de poussée et de traction de la poignée axiale. En tant que composant pneumatique purement manuel sans sources d'entraînement électriques ou pneumatiques, il est spécialement appliqué aux systèmes de commande de vérin à simple effet, de marche-arrêt du circuit d'air, de fonctionnement par jogging et de verrouillage de sécurité de l'équipement, largement utilisés dans les scénarios de débogage, d'arrêt d'urgence et de travail antidéflagrant.
1.1 Définition de l'interface standard à 3 ports
• Port P: Orifice d'entrée d'air comprimé principal
• Un port: Orifice de sortie de travail, connecté aux vérins simple effet
• Port R: Orifice d'échappement, supporte l'installation du silencieux pour la réduction du bruit
• Mode de conduite: Fonctionnement push-pull manuel droit axial
• Caractéristique structurelle: Structure de type bobine de précision, corps en alliage d'aluminium à haute résistance, mécanisme de réinitialisation automatique à ressort intégré
• État de réinitialisation normal: Le ressort interne resserre la bobine, l'entrée P est fermée, l'orifice de travail A communique avec l'orifice d'échappement R pour soulager la pression.
• État de traction de travail: Tirez manuellement la poignée axiale pour inverser le noyau de la valve, l'orifice P communique avec l'orifice A pour l'alimentation en air, l'orifice d'échappement R est fermé pour entraîner l'action du cylindre.
• Relâcher Réinitialiser: Desserrez la poignée, la valve se réinitialise automatiquement par la force du ressort, coupe l'entrée d'air et évacue la pression résiduelle.
• Logique de base: Structure standard NC normalement fermée avec fonction de réinitialisation manuelle, empêchant efficacement les erreurs de fonctionnement et assurant la sécurité de l'équipement.

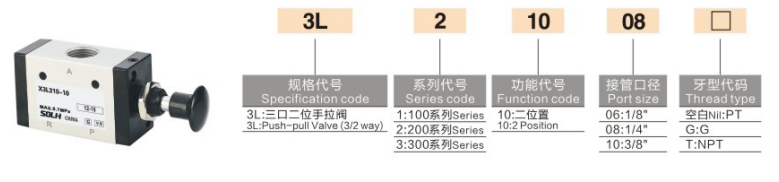

1. Logique de codage: 3L [Code de taille] 10 - [Taille du port] [Type de filetage]
|
Segment de code |
Définition détaillée |
|
3L |
Série de vannes manuelles à tirer 3/2 voies |
|
Code de taille |
1=100(M5/G1/8") ; 2=200(G1/4") ; 3=300(G3/8") ; 4=400(G1/2") |
|
10 |
Code fixe pour la structure de réinitialisation à ressort 3/2 voies |
|
Taille du port |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Type de filetage |
Vierge = filetage standard PT ; T = filetage NPT ; Fil G=G |
2. Généraliser les modèles communs
• 3L110-06: Port G1/8, vanne à tirer manuelle de taille mini pour systèmes micro-pneumatiques
• 3L210-08: Orifice G1/4, modèle le plus universel, parfaitement adapté aux vérins simple effet standards
• 3L310-10: Orifice G3/8, conception à grand débit pour les équipements de vérins à forte poussée
• 3L410-15: Orifice G1/2 à gros alésage, adapté aux circuits pneumatiques lourds à gros débit
|
Élément de paramètre |
Spécification |
|
Support de travail |
Air comprimé filtré (précision de filtration ≥40μm) |
|
Plage de pression de service |
0.15～0,8MPa |
|
Pression de preuve |
1,2MPa |
|
Plage de température de fonctionnement |
-20 ℃～+70℃ |
|
3L110-06 Paramètre de débit |
Surface effective 10,2 mm², Cv=0,6 |
|
Paramètre de débit 3L210-08 |
Surface effective 17,0 mm², Cv=1,0 |
|
Paramètre de débit 3L310-10 |
Surface effective 28,0 mm², Cv=1,65 |
|
Exigence de lubrification |
Conception sans lubrifiant (lubrification en option pour conditions spéciales) |
|
Méthode d'installation |
Montage sur panneau/montage sur base, installation fixe multi-positions |
|
Matériau du corps |
Alliage d'aluminium à haute résistance |
• Conception de sécurité antidéflagrante manuelle pure: Aucun composant électrique ni source de contrôle d'air, aucun risque d'étincelle. Convient aux arrêts d'urgence, au débogage des équipements et aux environnements poussiéreux antidéflagrants avec une sécurité opérationnelle ultra élevée.
• Fonctionnement push-pull axial permettant d'économiser du travail: Action de poignée linéaire droite avec retour clair et inversion nette, sensation de main stable et pas facile à coincer.
• Réinitialisation automatique à ressort et sécurité NC: État normalement fermé par défaut, réinitialise et coupe automatiquement l'alimentation en air après avoir relâché la poignée, évitant ainsi une action continue causée par une mauvaise opération.
• Structure compacte et durable: Corps en alliage d'aluminium intégré avec conception de bobine à faible friction, étanchéité fiable, résistance à l'usure et longue durée de vie.
• Assortiment professionnel de cylindres à simple effet: Logique de circuit d'air dédié 3/2 voies, parfaitement adaptée aux vérins simple effet à ressort de rappel tels que les mécanismes de serrage et d'éjection.
• Haute compatibilité et interchangeabilité: Taille d'installation cohérente avec les vannes de commande pneumatiques de la série 3A, prenant en charge le remplacement direct et la commutation des modes de commande manuel/pneumatique.
• Commande manuelle de vérins simple effet pour systèmes de mouvement de serrage, d'éjection et de rappel par ressort
• Contrôle marche-arrêt du circuit pneumatique, débogage du jogging de l'équipement et interrupteur de sécurité de maintenance
• Commande pneumatique manuelle pour zones antidéflagrantes, environnements industriels sans électricité et poussiéreux
• Systèmes logiques pneumatiques associés à des vannes pneumatiques 3A pour un contrôle composite manuel/pneumatique
La série SOLH 3L est une vanne push-pull manuelle 3/2 voies NC normalement fermée avec réarmement automatique par ressort. Il s'agit d'un composant de commande manuelle standard compact, sûr et durable, spécialement conçu pour les systèmes pneumatiques à vérin simple effet.
