Électrovannes antidéflagrantes pilotées séries 50-VFE / 50-VPE

Mamanrque:SOLH par Richge Technology

 I. Présentation du produit

     La série SOLH 50 est une gamme de produits d'électrovannes antidéflagrantes pilotées et antidéflagrantes divisée en deux modèles principaux :

     --50-VFE : électrovanne antidéflagrante 5/2 voies

     --50-VPE : électrovanne antidéflagrante 3/2 voies

     L'ensemble de la série est certifié avec la certification antidéflagrante Ex d Ⅱ BT4, la certification antidéflagrante obligatoire Chine Ex-CCC et l'approbation internationale antidéflagrante TIIS, avec un indice d'étanchéité et d'étanchéité à la poussière IPX6. Il convient aux environnements de gaz inflammables et explosifs des zones 1 et 2, y compris les revêtements, les batteries au lithium, les produits chimiques, l'encre, les emballages anti-poussière et les équipements de support pour le pétrole et le gaz.

     Toutes les bobines partagent une consommation électrique uniforme de 3,5 W, une conception sans lubrification et prennent en charge deux formes d'installation : montage fileté individuel et îlot de vannes de collecteur multistation.

Distinction fondamentale entre deux modèles

     --50-VFE : Pour entraînement bidirectionnel de vérins double effet

     --50-VPE : Compatible avec les circuits à dépression sous vide et les circuits de vérins à simple effet

     Le boîtier et les serpentins antidéflagrants sont entièrement interchangeables entre les deux modèles, tandis que les passages d'air des vannes et les bases du collecteur ne sont absolument pas interchangeables.

2. Spécifications standard universelles antidéflagrantes (applicables aux deux modèles)

2.1 : Paramètres de sécurité contre les explosions

     --Marque d'explosion : Ex d Ⅱ BT4 Gb (température de surface maximale T4 : 135 ℃) ; versions T5 / T6 basse température en option

     --Classe de protection : IPX6, résistant aux éclaboussures de jet d'eau, stable dans les environnements d'atelier humides et poussiéreux

     --Certifications : Ex-CCC obligatoire en Chine, TIIS japonais, norme antidéflagrante internationale CEI, conformité environnementale RoHS

     --Zones dangereuses : Zone d'explosion de gaz 1, Zone 2 ; compatible avec les environnements de travail contenant de l'éthylène, du propylène, des solvants de peinture et des poussières combustibles

     --Options de câblage : presse-étoupe métallique antidéflagrant de type T, boîtes de câblage de prise antidéflagrante de type L pour éviter les fuites d'étincelles électriques

     --Tension de bobine : DC24 V/DC12 V, AC220 V/AC110 V ; puissance constante de la bobine de 3,5 W, faible génération de chaleur pour une sécurité contre les explosions

2.2 Paramètres mécaniques généraux

     --Milieu de travail : air comprimé propre et sec, gaz inerte ; fonctionnement sous vide uniquement disponible pour 50-VPE

     --Lubrification : Sans lubrification, associée à l'unité combinée d'air sans huile AFC ; Les unités triples à brouillard d'huile AC/BC sont interdites pour les circuits à vide

     --Contrôle manuel : broche manuelle de type poussoir, verrouillable/non verrouillable en option pour tester les circuits en état de mise hors tension

     --Installation : la vanne peut être montée à n'importe quel angle sans limitation de gravité

     --Fréquence de commutation maximale : cycle de 1 Hz ; Temps de réponse ≤ 45 ms (testé sous une alimentation en air standard de 0,5 MPa)

     --Température de fonctionnement : version T4 : -10 ℃ ~ +50 ℃ ; Version T6 basse température : -10℃ ~ +40℃ (aucun givrage interne autorisé)

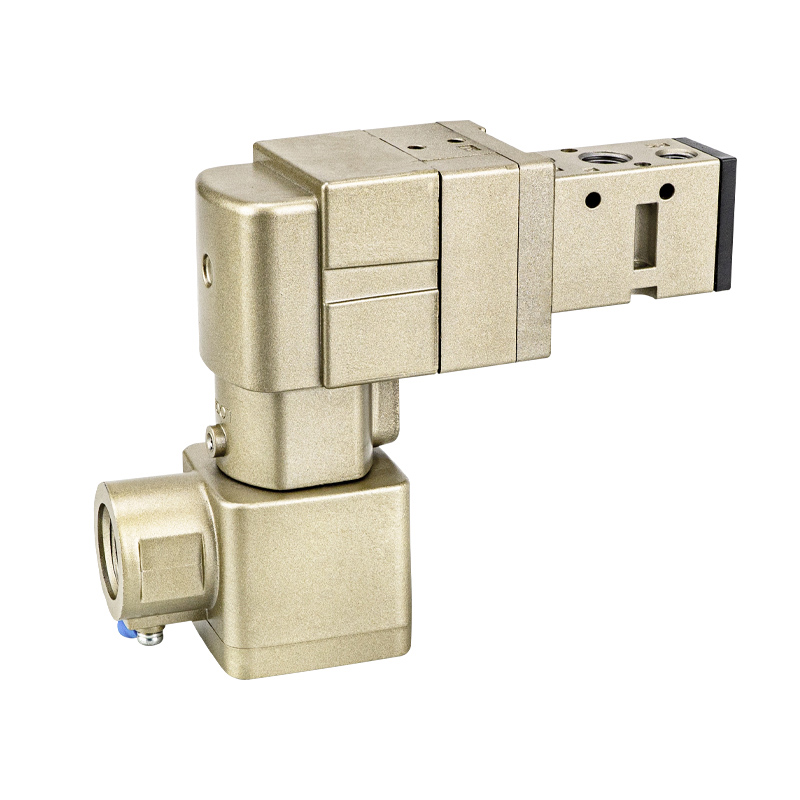

3. Électrovanne antidéflagrante à 5 ports série 50-VFE (série 50-VFE3000/5000)

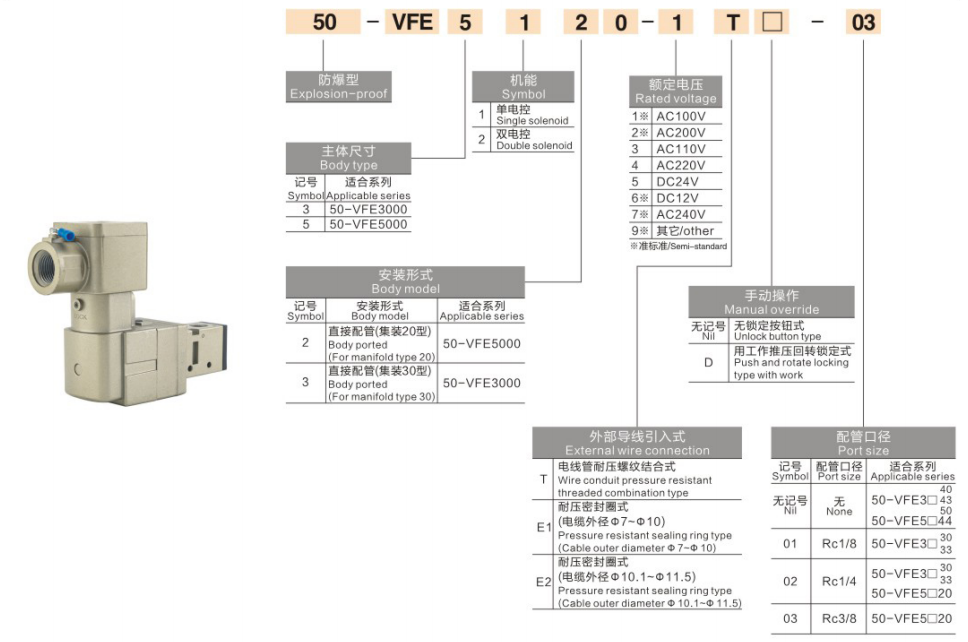

3.1 Définition du code de modèle (Exemple : 50-VFE51201T)

     --50 : Code de la série antidéflagrante

     --VFE : distributeur à tiroir pilote à joint élastique 5/2 voies

     --5 : 5000 spécification à haut débit

     --1 : rappel par ressort à solénoïde unique

     --2 : Montage direct fileté

     --0 : Configuration standard

     --1 : filetage G1/4.

     --T : presse-étoupe métallique antidéflagrant

Sous-spécifications du modèle

     --50-VFE3000 :Faible débit compact, section efficace 18 mm², Cv=1,0, port G1/8

     --50-VFE5000 :Débit standard grand public, section effective 45 mm², Cv=2,5, port grand public G1/4

3.2 Structure et logique du circuit d'air (5/2 voies)

    --Définition du port :Entrée d'alimentation P, sortie A, sortie B, R1/R2 deux ports d'échappement indépendants ; vanne principale + vanne pilote échappement centralisé, aucune tuyauterie d'échappement pilote séparée n'est nécessaire pour simplifier la disposition du câblage

     --Structure de la bobine :Joint élastique de bobine pilote ; Différence de pression minimale de 0,15 MPa requise pour entraîner la bobine, ne peut pas se déplacer sous une pression négative sous vide

Modes fonctionnels

    --Chanterle solénoïde (suffixe 1):Sous tension → P → A, B → R2 ; réinitialisation du ressort de mise hors tension → P → B, A → R1, réinitialisation du cylindre unidirectionnelle

    --Double solénoïde (suffixe 2) :Fonction de mémoire de verrouillage, maintient la position de la vanne après une coupure de courant, idéale pour les stations de serrage à maintien de pression de longue durée

3.3 Accessoires d'installation correspondants

     --Montage fileté :Raccordement fileté direct G1/8, G1/4, compatible avec les raccords instantanés KQ2 et les tubes pneumatiques PU/PA

     --Îlot de vannes de collecteur :Base de collecteur dédiée à 5 ports 50-VV5FE3 (pour la série 3000) / 50-VV5FE5 (pour la série 5000), prend en charge jusqu'à 10 stations d'alimentation en air centralisées ; Les canaux d'air du collecteur conviennent uniquement aux vannes VFE, le montage mixte avec des vannes VPE 3 voies est interdit.

3.4 Applications typiques (uniquement pour les circuits de vérins à double effet)

     --Transfert double effet, bouchon, vérins de serrage d'emboutissage sur lignes de production antidéflagrantes

     --NAMUR commande de commutation d'actionneur de vanne à bille pneumatique/vanne papillon pour canalisations chimiques

     --Automatisation centralisée des îlots de vannes pour les ateliers de revêtement et de poussière de batteries au lithium

     --Tous les systèmes pneumatiques antidéflagrants nécessitant un mouvement d'extension et de rétraction du cylindre bidirectionnel

3.5 Remarque sur les limites

     Les circuits sous vide sont strictement interdits. Sans une différence de pression suffisante sous pression négative, le tiroir ne peut pas bouger, ce qui entraîne une perte de la ventouse et un dysfonctionnement du cylindre. Uniquement compatible avec l'alimentation en air positif standard de 0,2 à 0,9 MPa.

4. Électrovanne antidéflagrante à 3 ports série 50-VPE (série 50-VPE500/700)

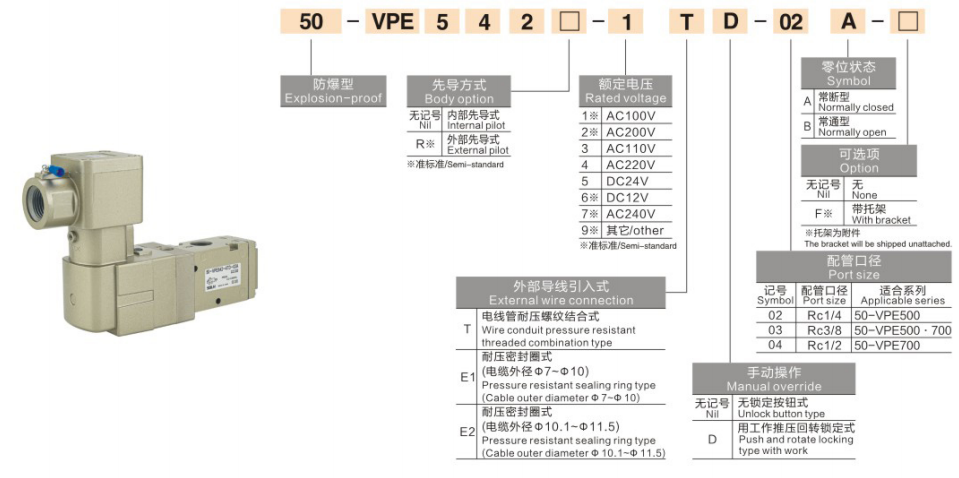

4.1 Définition du code de modèle (Exemple : 50-VPE54201T)

     --50 : Code de la série antidéflagrante

     --VPE : vanne à clapet pilote à joint élastique 3/2 voies

     --542 : spécification VP500, fileté normalement fermé NC

     --0 : Configuration standard

     --1 : filetage G1/4.

     --T : presse-étoupe métallique antidéflagrant

Sous-spécifications du modèle

     --50-VPE500 : Débit standard, section efficace 41,4 mm², Cv=2,3, pour la manipulation sous vide conventionnelle

     --50-VPE700 : Haut débit, section efficace 72 mm², Cv=4,0, pour le transport sous vide de grandes feuilles et de cartons multi-trous

4.2 Structure et logique du circuit d'air (3/2 normalement fermé NC, NO convertible)

     --Définition du port : entrée d'alimentation P, sortie A, échappement simple R ; Orifice d'échappement pilote indépendant PE. Dans les zones antidéflagrantes très poussiéreuses, des canalisations externes peuvent guider les gaz d'échappement vers des zones sûres.

     --Structure de bobine : type à clapet pilote à joint dur, démarrage à pression différentielle nulle, fonctionnement stable sous vide complet jusqu'à -101,2 kPa, vanne antidéflagrante dédiée aux circuits à vide

Logique de travail NC (fonction NO commutable)

     --Sous tension : P connecté à A pour l'alimentation en air, R fermé ; le générateur de vide produit une pression négative, le vérin simple effet s'étend

     --Mise hors tension : P coupé, A automatiquement connecté à R pour soulager la pression ; Ventouse à rupture de vide instantanée, le ressort du cylindre à simple effet se rétracte automatiquement. Les pièces sont libérées lorsque l'équipement antidéflagrant s'arrête pour améliorer la sécurité opérationnelle

4.3 Accessoires d'installation adaptés

     --Montage direct fileté : ports filetés M5, G1/8, G1/4, directement installés en amont des générateurs de vide

     --Îlot de collecteur de vide dédié : base exclusive à 3 ports 50-VV3PE avec canaux d'air indépendants, ne peut pas être mélangé, assemblé avec des vannes VFE à 5 ports

4.4 Avantages principaux (seule vanne antidéflagrante conforme pour les circuits antidéflagrants sous vide)

     --Démarrage à pression différentielle nulle, compatible avec les conditions de travail à pression négative sous vide et à pression positive standard

     --Décharge automatique de pression en cas de perte de puissance ; les pièces sont libérées lorsque l'équipement antidéflagrant s'arrête pour éviter les blessures par serrage ou les risques de chute

     --Joint à clapet à fuite ultra faible, aucune atténuation d'aspiration pendant l'adsorption sous vide de longue durée

4.5 Applications typiques

     --Manipulation du vide antidéflagrant : générateur de vide ZU/ZB + ventouse tampon ZPT pour batterie au lithium, revêtement et ramassage de matériaux antidéflagrants alimentaires

     --Vérins de rappel à ressort à simple effet pour un outillage simple de levage, de serrage et d'éjection

     --Transfert par adsorption à pression négative de films, cartons et feuilles de verre dans des ateliers inflammables et explosifs

     --Circuits de décompression de coupure d'alimentation en air de dérivation et de maintenance pour équipements antidéflagrants

5. Tableau de comparaison : 50-VFE VS 50-VPE

6. Correspondance de circuit pneumatique complet antidéflagrant standard

     --Circuit1 : Manipulation sous vide antidéflagrante (50-VPE54201T) :  Combinaison d'air antidéflagrant sans huile AFC2000 → 50-VPE54201T → tube PU6 → générateur de vide droit ZU + ventouse tampon ZPT

    --Circuit2 : Transfert à double cylindre antidéflagrant (50-VFE51201T):  Unité triple d'air antidéflagrante AC2000 → îlot de vannes 5 voies 50-VFE51201T → tubulure PU8 → vérin antidéflagrant double effet SC/SDA

    --Circuit3 : Gabarit de serrage simple effet antidéflagrant :  Régulateur de pression antidéflagrant AR → 50-VPE500 → microtubulure PU4 → mini vérin simple effet MAL

7. Spécifications de sélection et de fonctionnement de sécurité antidéflagrant

    --Les circuits à vide doivent adopter uniquement du 50-VPE :  La structure du tiroir du 50-VFE ne peut pas se déplacer sans différentiel de pression ; son utilisation pour les circuits de vide entraîne une défaillance complète et des risques de chute de la pièce. Les unités triples AC/BC avec générateurs de brouillard d'huile sont strictement interdites pour les systèmes à vide, car la contamination par l'huile bloquerait le clapet VPE et provoquerait des fuites.

    --Les vérins à double effet doivent adopter une vanne 50-VFE à 5 ports :  Le VPE à 3 ports ne fournit qu'une seule sortie d'air et ne peut pas réaliser un mouvement bidirectionnel d'extension et de rétraction du cylindre ; elle ne peut pas remplacer les vannes à 5 ports.

     --Le montage mixte des embases collecteurs est interdit :  La base VFE à 5 ports et la base VPE à 3 ports ont des ouvertures de canal d'air indépendantes. Une installation croisée entraînera une fuite d’air dans tout le circuit et un dysfonctionnement de l’équipement.

    --Mamanrègles obligatoires de câblage antidéflagrant :  Les presse-étoupes métalliques antidéflagrants de type T d'origine doivent être utilisés avec des câbles hermétiquement scellés ; aucun contact métallique exposé à l'intérieur des boîtes de câblage. Le remplacement non autorisé par des douilles en plastique ordinaires est interdit. Si l'orifice d'échappement pilote PE nécessite un drainage externe, la tuyauterie doit acheminer les gaz d'échappement vers des zones de sécurité antidéflagrantes désignées pour éviter l'accumulation de gaz inflammables.

    --Exigence de filtration frontale de l’alimentation en air :  Le filtre à air AF/AFC (précision 5μm) doit être installé en amont des vannes antidéflagrantes. La poussière et la vapeur d'eau pénétrant dans le corps de la vanne provoqueront un blocage de la bobine, ce qui peut déclencher des risques de combustion et d'explosion dans des conditions de travail antidéflagrantes.

     --Règles d'entretien et de révision :  Fermez le robinet à soupape manuel HSV en amont et évacuez la pression résiduelle de la canalisation avant le démontage pour maintenance. Le démontage du boîtier antidéflagrant sous tension ou sous pression est interdit ; les surfaces de contact antidéflagrantes endommagées annuleront toutes les certifications antidéflagrantes.

8. Domaines d'application industrielle

     Lignes de revêtement et d'assemblage antidéflagrantes de batteries au lithium, automatisation de la pulvérisation de peinture, contrôle automatique des vannes de pipeline chimique, ateliers de poussière d'impression d'encre, lignes de production d'emballages alimentaires antidéflagrants, actionneurs pneumatiques de support pour le pétrole et le gaz, équipements antidéflagrants pharmaceutiques propres, manipulateurs antidéflagrants pour le tri des matériaux poussiéreux.

Résumé en une phrase

     Électrovannes pilotes antidéflagrantes de la série SOLH 50 divisées en type à tiroir 50-VFE à 5 ports pour les vérins à double effet et type à clapet 50-VPE à 3 ports pour les vérins à vide et à simple effet, certifiées Ex d II BT4 / CCC / TIIS avec indice IPX6, servant de solutions de commutation pneumatique sûres et certifiées pour toutes les lignes de production industrielles d'explosifs inflammables des zones 1 et 2.
