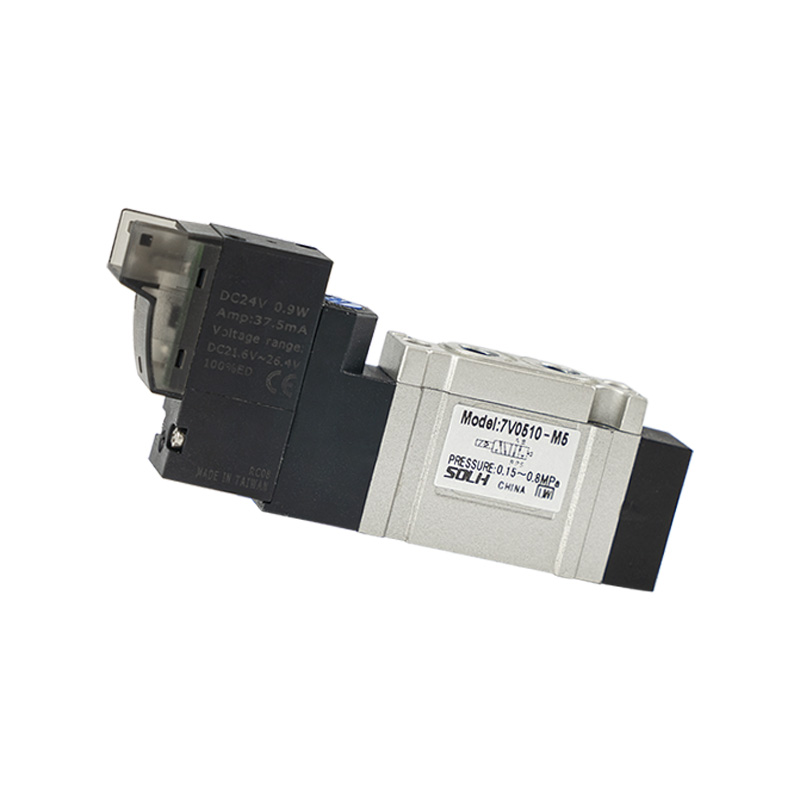

Électrovannes 5/2 et 5/3 à commande pilote compacte série 7V

Marque:SOLH par Richge Technology

Positionnement du produit

     La série SOLH 7V est une électrovanne directionnelle pilotée compacte couvrant les fonctions 5/2 et 5/3 voies, spécialement conçue pour les circuits pneumatiques standard généraux. Adoptant une structure d'échappement centralisée interne avec un canal d'écoulement optimisé, il offre une capacité de débit remarquable, une réponse de commutation rapide et une faible consommation d'énergie. Il peut être utilisé seul ou assemblé dans des ensembles de vannes pour un contrôle centralisé de plusieurs cylindres.

Structure de base et classification fonctionnelle

 1. Définition de la fonction de port et de position :

   1.1 Électrovanne 5/2 voies : 1 entrée P, 2 ports de travail A/B, 2 ports d'échappement R/S

     -- 10 suffixe : rappel par ressort à solénoïde unique à bobine unique

     -- 20 suffixe : type de verrouillage à double solénoïde à double bobine

   1.2 Électrovanne à double bobine 5/3 voies (3 fonctions centrales)

     -- Centre fermé à 30 °C : tous les ports sont entièrement scellés en position médiane pour verrouiller la pression du cylindre pour le maintien du serrage.

     -- Échappement central 30E : A et B connectés à l'échappement R/S pour libérer la pression résiduelle en toute sécurité.

     -- Alimentation en pression centrale 30P : P connecté à A et B, les deux côtés du cylindre maintiennent la pression de l'air.

  2. Entraînement et caractéristique structurelle

     -- Type d'entraînement : conception pilotée, faible pression de démarrage, réponse ultra-rapide et débit important

     -- Échappement centralisé interne : air pilote évacué uniformément via les ports d'échappement principaux R/S, tuyauterie propre et bien rangée sans échappement pilote dispersé

Tableau des paramètres de taille et de débit de la série

Spécifications techniques générales universelles

     -- Plage de pression de fonctionnement : 0,15 ~ 0,8 MPa

     -- Pression d'essai d'épreuve : 1,2 MPa

    -- Température de fonctionnement : -20 ℃ ~ +70 ℃ (pas de givrage dans l'alimentation en air)

     -- Temps de réponse de commutation : ≤50 ms

     -- Fréquence de fonctionnement maximale : 5 Hz

     -- Consommation électrique de la bobine : DC = 0,7 W ; CA = 1,1 VA

     - Options de tension standard

        C.C : 12 V(F), 24 V(B)

        CA : 110 V(C), 220 V(A)

     -- Degré de protection : IP40 résistant à la poussière

     -- Matériau du corps de valve : alliage d'aluminium moulé sous pression.

Règle complète de dénomination des modèles

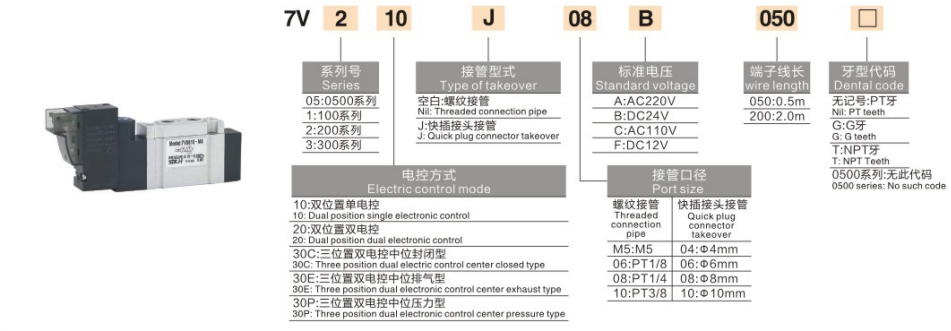

  1. Exemple de modèle : 7V210J08B050

     -- 7 V : code de série pour électrovanne compacte pilotée 5/2 et 5/3

     -- 2 : Code de taille (2 = série 7V200, port 1/4")

     -- 10/20/30C/30E/30P : Fonction de circuit

        10 = 5/2 simple bobine ; 20=5/2 double bobine ; Série 30 = 5/3 trois positions

     -- J : Formulaire de connexion au port ; J = raccord rapide enfichable, vide = port fileté standard

     -- 08 : Code de taille d'orifice (08 = 1/4")

     -- B : code de tension de bobine (B = DC24 V, A = AC220 V).

     -- 050 : Code de longueur de câble (050 = câble de 0,5 mètre)

Modèles de référence standard communs

  1. Série 5/2 à deux positions

     -- Ressort de rappel simple : 7V110-06 (1/8", DC24V)

     -- Verrouillage à double bobine : 7V220-08 (1/4", AC220V)

  2. Série 5/3 à trois positions

     -- Maintien de pression fermé au centre : 7V130C-06

     -- Libération de pression d'échappement centrale : 7V230E-08

     -- Double port central pressurisé : 7V330P-10

Avantages principaux du produit

  1. Performances améliorées à haut débit

     -- Conception optimisée du canal interne rationalisé, capacité de débit augmentée d'environ 30 % par rapport aux électrovannes traditionnelles de la série 4 V, permettant une extension et une vitesse de rétraction plus rapides du cylindre.

  2. Installation multidirectionnelle flexible et options à double port

     -- Prend en charge le montage horizontal et vertical ; deux modes de connexion : port fileté standard ou raccord rapide pour un assemblage rapide des tubes.

  3. Conception modulaire intégrée au collecteur

     -- Compatible avec la base de vanne de collecteur multistation, plusieurs vannes empilées ensemble pour économiser de l'espace d'installation dans l'armoire et simplifier la disposition de la tuyauterie d'air principale.

  4. Bobine de puissance ultra faible

     -- La conception de la bobine à faible puissance réduit la génération de chaleur, adaptée aux conditions de travail sous tension continue à long terme avec une consommation d'énergie inférieure.

  5. Durée de vie ultra longue

     -- Bobine interne de précision et structure d'étanchéité, performances stables jusqu'à des millions de cycles de commutation avec un minimum d'entretien.

Résumé en une phrase

     L'électrovanne pilotée compacte SOLH 7 V couvre les variantes de fonctions 5/2 simple/double bobine et 5/3 à trois fonctions centrales avec des tailles de port complètes M5 ~ 3/8", offrant un débit 30 % plus élevé que la série 4 V conventionnelle, une faible consommation d'énergie et une conception empilable de collecteur en tant que vanne de commande directionnelle universelle pour tous les circuits pneumatiques automatisés standard.
