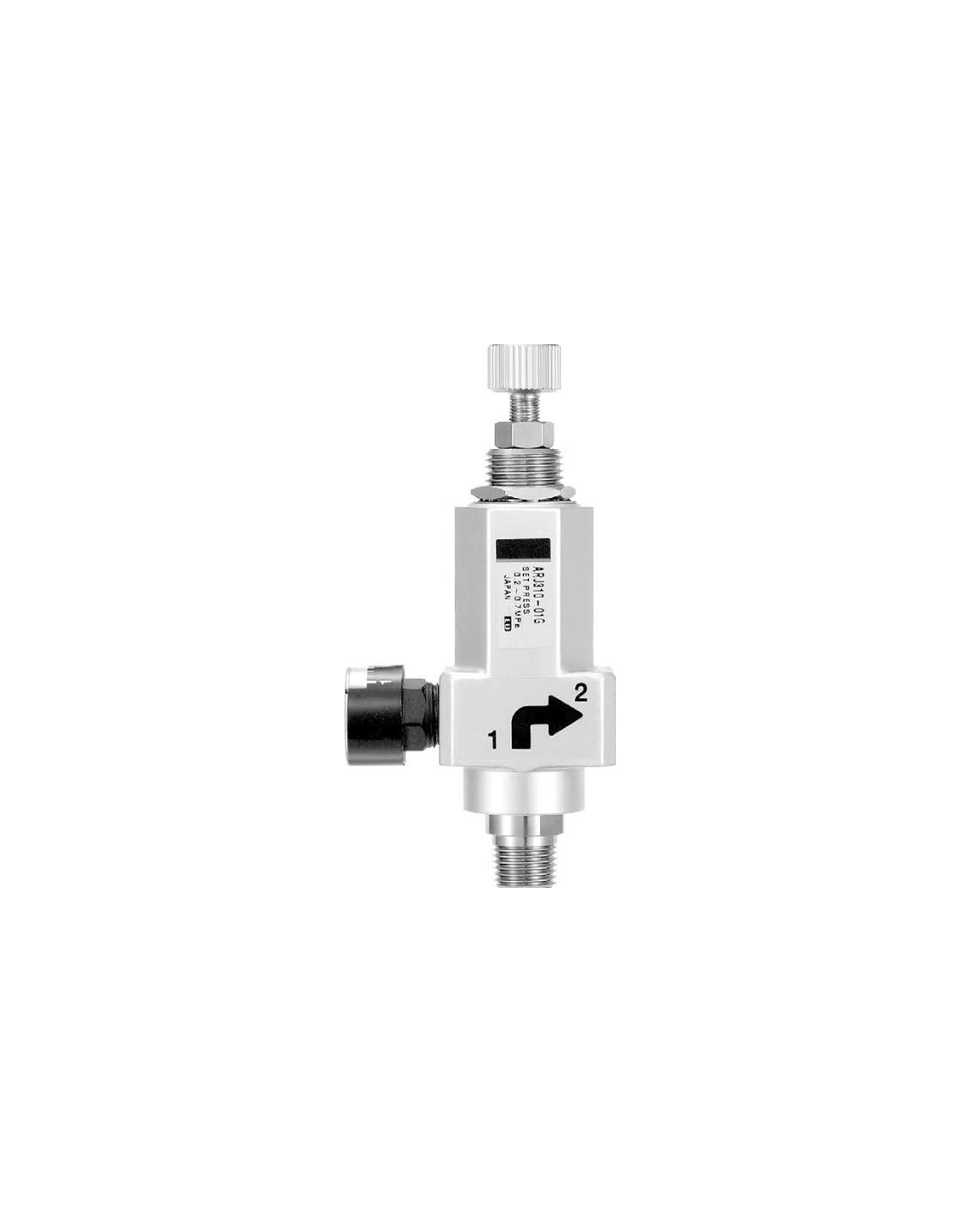

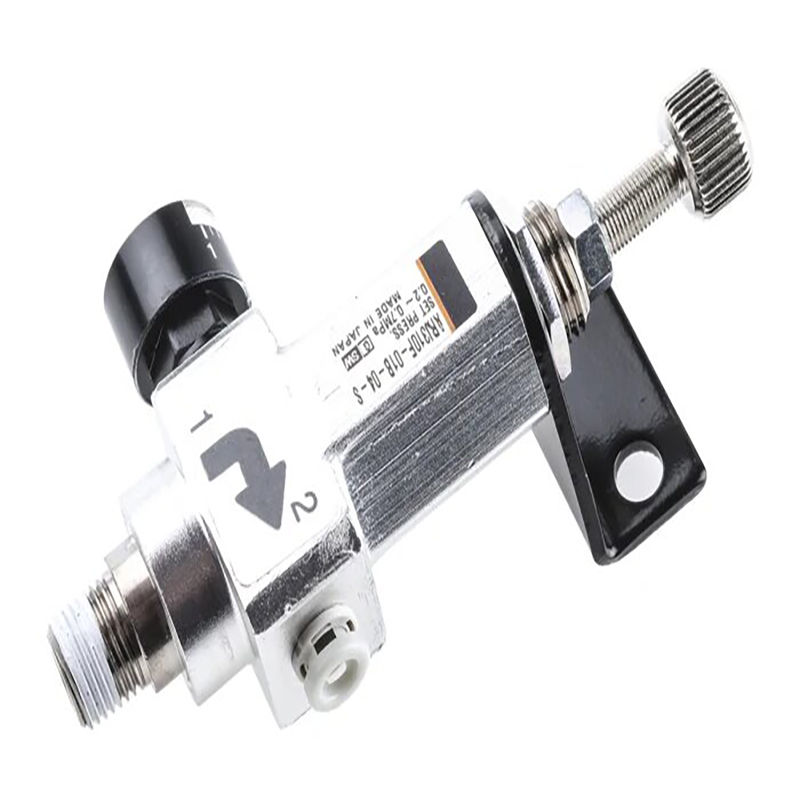

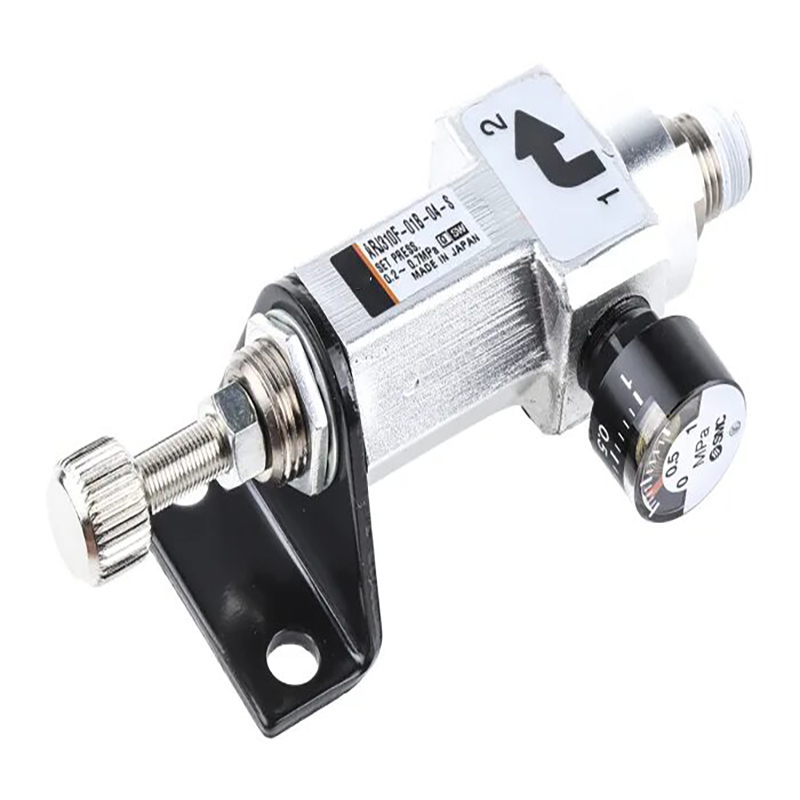

Régulateur de pression miniature série ARJ310 (à commande directe de secours)

Marque:SOLH par Richge Technology (睿其格科技)

Présentation du produit

     La série SOLH ARJ310 est un régulateur de pression de précision ultra-compact à action directe pour les espaces d'installation étroits et le contrôle de pression de haute précision à faible débit. Ses dimensions globales et ses performances sont entièrement interchangeables avec les régulateurs d'origine SMC ARJ310 pour le remplacement direct de l'équipement.

Structure et fonctions principales

     --Structure : type à piston à action directe avec évent de décharge intégré

     --Disposition à deux ports (IN/OUT); l'excès de pression est automatiquement évacué par le canal de décharge interne

     --Fonction : baisse constante de la pression de l'air d'entrée jusqu'à la valeur de sortie prédéfinie, supprime les fluctuations de pression et offre une protection contre les surpressions

     --Conception intégrée avec prise enfichable à une touche et double filetage d'entrée en option pour un câblage flexible

Spécifications techniques

     --Milieu de travail : air comprimé industriel propre et général

     --Pression de fonctionnement maximale : 0,8 MPa

     --Pression de preuve : 1,2 MPa

     --Plage de pression réglable

     --Plage standard : 0,2 à 0,7 MPa

     --Version basse pression : 0,05–0,2 MPa

     --Température ambiante et moyenne : -5 ℃ ~ +60 ℃ (pas de gel interne)

     --Poids net : env. 65g

     --Largeur du corps : 18,5 mm, adapté à un empilement de collecteurs dense

     --Degré de protection : IP65

Configuration des ports

Port d'entrée (deux styles sélectionnables)

     --Filetage interne M5 × 0,8

     --Filetage externe Rc1/8

Port de sortie

     Filetage femelle Rc1/8 avec connecteur push-in intégré, compatible avec les tubes métriques φ4/φ6, tubes impériaux 5/32" et 1/4"

Port de jauge

     Filetage femelle Rc1/8, compatible avec les mini manomètres de la série G15

Définition du code de modèle (Exemple : ARJ310F-01-04)

     --ARJ310 : série de base de mini régulateur

     --F : équipé d'un raccord instantané intégré ; omis pour la version entièrement filetée

     --01 : norme de filetage Rc1/8

     --04 : Pour tube φ4 ; 06 représente le tube φ6

     --N01 : option de filetage NPT1/8

Modèles de vente chauds

     --ARJ310-01 : version entièrement filetée sans port push-in

     --ARJ310F-01-04 : Push-in intégré pour tuyau φ4

     --ARJ310F-01-06 : Push-in intégré pour tuyau φ6

     --ARJ310F-N01-03 : entrée filetée NPT1/8

Avantages principaux du produit

     --Conception ultra-petite et légère : poids de 65 g et corps étroit de 18,5 mm pour des configurations d'équipement très compactes

     --Options de filetage à double entrée (M5 / Rc1/8) pour adapter diverses configurations de tuyauterie

     --La ​​prise enfichable fabriquée en usine élimine les connecteurs supplémentaires et réduit le temps d'assemblage

     --Le mécanisme de soulagement intégré libère automatiquement la surpression pour une pression de sortie stable

     --Prend en charge les méthodes de montage doubles avec écrou de panneau et support externe

     --La ​​structure à action directe permet une faible pression de démarrage jusqu'à 0,05 MPa

Scénarios d'application typiques

     Mini cylindres à air, minuscules pinces pneumatiques, buses de soufflage d'air de précision Assemblage électronique, dispositifs médicaux, équipements de production et d'inspection de semi-conducteurs Distributeurs de fluides, instruments de test de fuite d'air Machines d'automatisation compactes, îlots de vannes et mini unités de traitement de l'air FRL

Comparaison des modèles : ARJ310 VS ARJ210

Résumé en une phrase

     Le mini régulateur de pression ARJ310 est doté d'un corps ultra-compact, d'une entrée à double filetage, d'un connecteur enfichable intégré et d'une haute précision, servant de solution de contrôle de pression optimale pour les systèmes pneumatiques compacts à faible débit.
