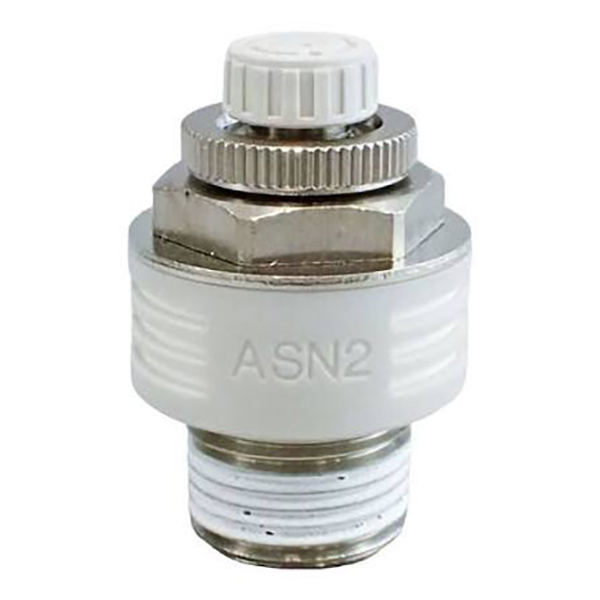

Papillon d'échappement série ASN2 avec silencieux

Papillon d'échappement série ASN2 avec silencieux | Contrôle de vitesse intégré et valve de réduction du bruit

Marque : SOLH par Richge Technology | Soupape de silencieux d'accélérateur pneumatique intégrée compatible SMC

1. Présentation du produit

     La série SOLH ASN2 est unPapillon d'échappement tout-en-un avec silencieux intégré, spécialement conçu pour un montage direct sur l'orifice d'échappement EXH des électrovannes pneumatiques. Il intègre des fonctions de régulation de la vitesse d'échappement et de réduction du bruit dans une seule unité, éliminant ainsi le besoin d'installer un silencieux séparé. Adoptant une structure d'étranglement de vanne à pointeau de précision et une conception de réglage anti-chute, l'ASN2-A de type résine amélioré présente un corps léger, un réglage précis de l'échelle et une fonction de verrouillage par pression. Il s'agit d'une solution de contrôle de la vitesse d'échappement économique, peu encombrante et de haute stabilité pour les circuits d'électrovannes pneumatiques standard.

2. Fonctions de travail et avantages de base

     • Installation du port d'échappement du solénoïde spécial: Différent des papillons des gaz en bout de cylindre, l'ASN2 est exclusivement installé sur les orifices d'échappement des électrovannes pour une régulation professionnelle de la vitesse d'étranglement de sortie, optimisant ainsi la disposition globale du circuit pneumatique.

     • Logique d'étranglement des gaz d'échappement de précision: Commande d'étranglement de sortie standard ; la rotation dans le sens des aiguilles d'une montre réduit le débit d'air pour un mouvement plus lent du cylindre, la rotation dans le sens inverse des aiguilles d'une montre augmente le débit d'air pour une action plus rapide, réalisant un réglage continu de la vitesse.

     • Silencieux intégré à haute efficacité: Structure intégrée de réduction du bruit haute performance, atteignant une réduction du bruit de plus de 20 dB même dans des conditions de débit maximum, résolvant efficacement la pollution sonore des gaz d'échappement pneumatiques.

     • Structure anti-chute de valve à pointeau: Le bouton de réglage adopte une conception anti-desserrage et anti-chute, empêchant la chute du bouton et l'écart des paramètres causé par les vibrations de l'équipement à long terme, garantissant un fonctionnement stable à long terme.

3. Règles de codage du modèle et définition des spécifications

     Exemple de modèle typique:ASN2-02A

     • COMMEN2: Code de série pour papillon d'échappement intégré avec silencieux

     • Code de calibre: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Un suffixe: Type de résine légère améliorée, équipée d'une structure de verrouillage par pression et d'une fenêtre d'échelle de précision

     • Suffixe S: Filetage pré-enduit d'agent d'étanchéité pour une meilleure étanchéité

     • Suffixe N: Filetage standard américain NPT (filetage R par défaut sans suffixe)

4. Spécifications et paramètres standard de la série complète

5. Paramètres techniques de base

6. Caractéristiques améliorées du type de résine ASN2-A

     • Conception ultra légère: Adopte un matériau en résine à haute résistance, poids réduit d'environ 80 % par rapport au corps principal en métal traditionnel, minimisant la charge sur l'orifice d'échappement de l'électrovanne.

     • Fenêtre d'échelle de précision: Équipé d'un indicateur d'échelle à vernier, prenant en charge un micro-ajustement 1/4 de cercle. Le paramètre de débit est visible et quantifiable, permettant une gestion des flux standardisée et reproductible.

     • Verrouillage pratique par pression: Structure de verrouillage innovante du bouton poussoir. Après le réglage de la vitesse, appuyer sur le bouton peut verrouiller la position du paramètre, empêchant efficacement la dérive de vitesse causée par les vibrations de l'équipement et garantissant une précision de fonctionnement constante.

7. Distinction de sélection de modèle : série ASN2 vs AS/ASV/ASC

8. Directives et précautions d'installation

     • Méthode d'installation standard: Vissez directement la vanne sur l'orifice d'échappement de l'électrovanne EXH avec le corps de la vanne tourné vers l'extérieur, en réservant un espace de fonctionnement suffisant pour le réglage quotidien de la vitesse.

     • Restrictions de circuits applicables: Ne s'applique pas aux circuits équipés de clapets anti-retour en position médiane et de clapets anti-retour pilotés, qui peuvent provoquer une action anormale du vérin et un fonctionnement instable.

     • Fonctionnement de verrouillage résistant aux vibrations: Après avoir terminé le débogage du débit d'air et de la vitesse, verrouillez le bouton de réglage pour éviter les écarts de vitesse de fonctionnement causés par les vibrations à long terme de l'équipement.

Résumé en une phrase

     La série SOLH ASN2 est un papillon d'échappement et un silencieux d'échappement intégrés dédiés aux ports d'échappement des électrovannes. Doté d'une réduction du bruit, d'une vitesse réglable avec précision, d'une structure anti-chute et résistante aux vibrations et d'une option de mise à niveau en résine légère, il simplifie l'installation du circuit pneumatique, réduit le bruit d'échappement et constitue l'accessoire économique optimal de contrôle de vitesse et de réduction du bruit pour les systèmes solénoïdes pneumatiques standard.
