Cylindre léger ultra court série CG3 | Vérin pneumatique compact à grande vitesse de nouvelle génération

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

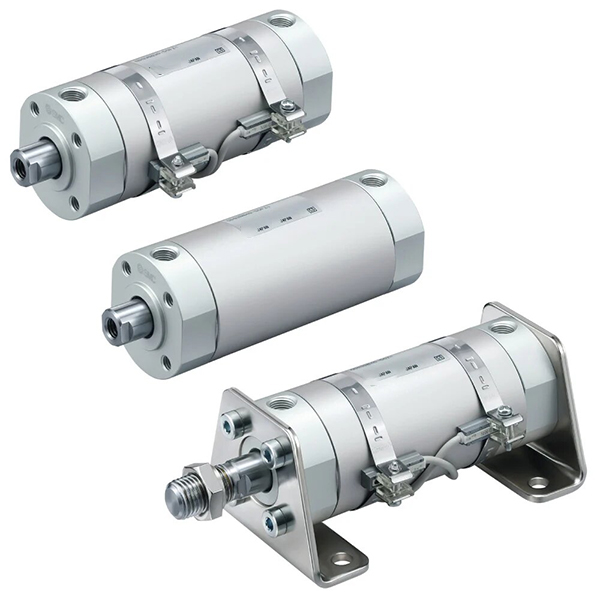

     La série SOLH CG3/CDG3 est un vérin pneumatique léger en alliage d'aluminium ultra-court de nouvelle génération, servant de mise à niveau directe et de remplacement de la série CG1 traditionnelle. Il couvre une large plage d'alésages de φ20 à φ100 mm, avec une réduction de longueur totale maximale de 51 mm et une réduction de poids de 24 % par rapport au CG1. Doté d'un corps ultra-compact, d'un poids ultra-léger, d'un fonctionnement à grande vitesse et à faible bruit et d'une conception sans huile et sans entretien, il est parfaitement adapté aux scénarios de charges moyennes et légères, à longue course, de fonctionnement à haute fréquence et d'espace limité, largement appliqué dans les lignes de production automatisées, les équipements électroniques, les machines d'emballage et les systèmes d'automatisation industriels légers.

  1.1 Norme industrielle et forte interchangeabilité

     Développée sur la base de la norme de cylindre rond de type court SMC de nouvelle génération, la série CG3 offre une excellente interchangeabilité de montage avec l'ancienne série CG1 tout en atteignant des dimensions globales plus compactes, en mettant à niveau efficacement les anciens équipements et en optimisant l'agencement de l'espace mécanique sans modification structurelle compliquée.

  1.2 Structure matérielle légère de qualité supérieure

     Adoption d'un alliage d'aluminium à haute résistance pour le tube du cylindre et les couvercles d'extrémité, associé à une tige de piston chromée dur. La formule matérielle optimisée réduit le poids total de 24 % par rapport au CG1, offrant une résistance structurelle élevée, une excellente dissipation thermique et une forte résistance à la déformation, garantissant un fonctionnement haute fréquence stable à long terme.

  1.3 Structure compacte intégrée et tuyauterie flexible

     La structure intégrée du tube de cylindre et du couvercle d'extrémité avec une conception de verrouillage fileté simplifie le démontage, l'assemblage et l'entretien quotidien. La disposition innovante de la tuyauterie à 4 voies (intervalle de 90°) offre une très grande liberté pour l'installation et la tuyauterie, résolvant le goulot d'étranglement d'installation d'un espace d'équipement étroit et prenant en charge des schémas de disposition mécanique diversifiés.

  1.4 Types de mouvements diversifiés pour une couverture complète des scénarios

     • Double effet (CG3B): Mouvement alternatif d'admission d'air à double extrémité, le type standard le plus universel pour la conduite linéaire automatisée conventionnelle.

     • Simple effet (CG3S/T): S = Ressort de rappel, T = Ressort étendu ; réinitialisation automatique après une panne de courant pour les scénarios de verrouillage de sécurité et de réinitialisation d'urgence.

     • Tige double (CG3W): Mouvement synchrone de la tige à double extrémité, course efficace doublée et excellente résistance à la torsion pour les mécanismes spéciaux de liaison et de positionnement.

     • Tige non rotative (CG3K): Tige de piston anti-torsion hexagonale, rotation nulle en fonctionnement pour garantir un positionnement répété de haute précision.

  1.5 Tampon optimisé et système d'étanchéité haut de gamme

     Tampon en caoutchouc standard à haute élasticité (N) pour une absorption de base des chocs et une réduction du bruit ; Tampon d'air de type A en option pour un fonctionnement fréquent à grande vitesse afin d'éliminer l'impact final et de prolonger la durée de vie. Équipé d'une bague d'étanchéité composite à faible friction et d'une rainure de stockage d'huile intégrée, le cylindre présente une pression de démarrage ultra faible, un fonctionnement stable et des performances de maintenance sans huile, avec une durée de vie de plus de 8 millions de cycles.

  1.6 Configuration d'induction intelligente

     Le modèle CDG3 est livré avec un anneau magnétique intégré, compatible avec les commutateurs magnétiques des séries M9B/A93/Z73 pour la détection de la position du piston en temps réel et le contrôle automatique de la liaison du signal PLC ; La version non magnétique CG3 est applicable pour un mouvement cyclique simple sans exigences de détection de position.

2. Règles complètes de dénomination des modèles et exemples de commande

 1. Structure typique du modèle: CDG3BN25-100Z

  2. Exemples de commandes standard

     • Modèle à filetage femelle magnétique à double effet: CDG3BN32-200Z (alésage φ32, course 200 mm, équipé magnétique, filetage d'extrémité de tige femelle)

     • Modèle à ressort de rappel magnétique à simple effet: CDG3S40-100Z (alésage φ40, course 100 mm, réarmement par ressort simple effet, équipé magnétique)

     • Modèle de précision magnétique non rotatif: CDG3K50-150Z (alésage φ50, course 150mm, tige anti-torsion hexagonale)

3. Paramètres techniques de base (type standard)

4. Données théoriques de poussée et de tension de 0,5 MPa

  4.1 Tableau de poussée et de tension à double effet (CG3B)

  4.2 Tableau de performances à simple effet (retour par ressort CG3S)

5. Types de montage et modèles dérivés

 5.1 Méthodes de montage universelles diversifiées

     • Type de base B: Installation directe via les filetages du couvercle d'extrémité, la méthode de montage la plus universelle et la plus rentable pour l'entraînement linéaire standard.

     • Support de pied en L: Fixé par support de pied axial, spécialement conçu pour les scénarios d'installation latérale et de fixation horizontale.

     • Montage sur bride F/G: Montage plat à bride latérale côté tige/sans tige pour un positionnement fixe vertical et une stabilisation de charges lourdes.

     • Support à chape C/D: Liaison simple chape / double chape, adaptée aux structures mécaniques oscillantes et à liaison.

     • Support de tourillon E: Installation de tourillon latéral sans tige, idéale pour les conditions de travail de retournement et de balancement.

  5.2 Séries dérivées de base

     • CDG3B: Type magnétique double effet (modèle grand public standard)

     • CDG3S/T: Type magnétique simple effet (rappel par ressort / sortie par ressort)

     • CDG3W: Type double tige magnétique double effet

     • CDG3K: Type de tige hexagonale magnétique non rotative

     • CDG3R: Type de montage direct ultra-mince pour les stations d'équipement extrêmement limitées en espace

6. Comparaison de sélection CG3 et CG1

7. Guide de sélection rapide en 3 étapes

     1. Sélection de l'alésage: Sélectionnez la taille d'alésage appropriée en fonction du poids de charge réel, réservez au moins 50 % de marge de sécurité. Donnez la priorité à la série CG3 pour les conditions de travail à faible charge et dans un espace restreint.

     2. Sélection de trait: Réglez la course de travail réelle plus une marge de sécurité de 10 à 20 mm. Suivez les règles de course standard : double effet ≤300 mm, simple effet ≤100 mm.

     3. Configuration fonctionnelle: Choisissez B pour un mouvement alternatif à double effet conventionnel ; S pour les scénarios de sécurité de réarmement par ressort à simple effet ; K pour un positionnement anti-torsion de haute précision. Sélectionnez un tampon d'air de type A pour un fonctionnement à grande vitesse (>500 mm/s) afin de réduire l'impact et le bruit. Choisissez le modèle magnétique CDG3 associé aux commutateurs M9B/A93 pour la détection de position en temps réel et le contrôle automatique.

Résumé en une phrase

     Le cylindre léger ultra-court de nouvelle génération SOLH CG3 est doté d'un corps léger ultra-compact, d'un fonctionnement à grande vitesse et à faible bruit, de performances sans huile et sans entretien et de méthodes de montage diversifiées, offrant des solutions de mouvement linéaire à haut coût et peu encombrantes pour les équipements automatisés haute fréquence à charge moyenne et légère.
