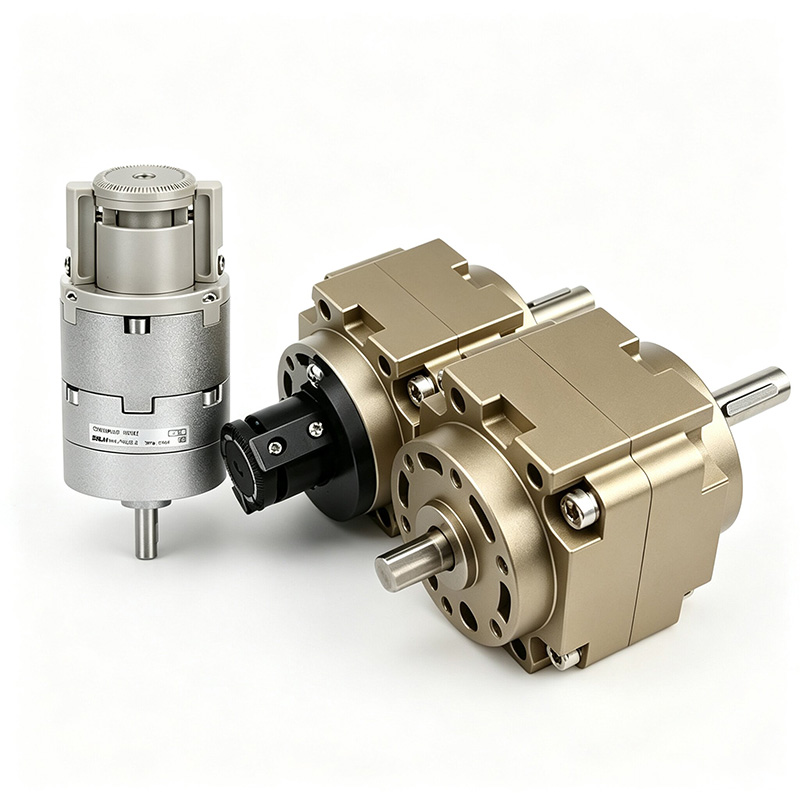

Actionneur rotatif à palettes série CRB1/CRB2

Actionneur rotatif à palettes série CRB1/CRB2 (SOLH interchangeable)

Marque : SOLH par Richge Technology

Positionnement du produit et différence fondamentale entre les séries

     SOLH CRB1 et CRB2 sont des vérins rotatifs à palettes entraînés par des palettes simples/doubles. Sans jeu d'engrènement, ils présentent un corps ultra-compact, une faible inertie de rotation et une réponse ultra-rapide.

     -- CRB2 (petite série) : alésage 10 ~ 40 mm pour une charge légère et un espace étroit, conception compacte et légère

     -- CRB1 (grande série) : alésage 50 ~ 100 mm pour charges lourdes et couple élevé, support de roulement complet avec résistance supérieure aux chocs.

     Angle d'orientation maximum à une seule palette jusqu'à 270°/280°, double palette maximum à 90°/100°. Largement utilisé pour les stations d'automatisation de retournement rotatif rapide, d'indexation et de positionnement.

  1. Petite série standard CRB2

     -- Tailles d'alésage : 10, 15, 20, 30, 40 mm

     -- Options de palettes : S simple palette/D double palette

     -- Angle d'oscillation : Vanne simple 90°/180°/270° ; Double palette 90°/100°

     -- Avantages principaux : Ultra compact, léger, faible pression de démarrage, double port latéral/axial, réglage d'angle et interrupteur magnétique en option

     -- Applications : rotation à grande vitesse pour charges légères, équipements pour espaces confinés, électronique 3C, emballage, automatisation miniature

  2. Grande série robuste CRB1

     -- Tailles d'alésage : 50, 63, 80, 100 mm

     -- Options de palettes : S simple palette/D double palette

     -- Angle d'oscillation : Vanne unique 90°/180°/270°/280° ; Double palette 90°/100°

     -- Avantages fondamentaux : couple de sortie élevé, charge lourde, support de roulement complet, résistance aux chocs, longue durée de vie

     -- Applications : retournement de pièces lourdes, indexation à grande échelle, montages rotatifs lourds, chaînes d'assemblage pour l'industrie lourde

Spécifications techniques du noyau universel

  1. Paramètres standards généraux

  2. Couple de sortie théorique à 0,5 MPa (indice de sélection du noyau)

   2.1 Tableau des couples du CRB2

   2.2 Tableau des couples du CRB1

 3 Référence de charge radiale et axiale admissible

     -- CRB2-20 : radial 120N, axial 80N

     -- CRB1-50 : radial 245N, axial 196N

     -- CRB1-100 : radial 588N, axial 490N

Structure interne et principe de fonctionnement des palettes

  1. Composants principaux : corps de cylindre, palette rotative simple/double, arbre de sortie, ensemble d'étanchéité, tampon en caoutchouc d'extrémité, boulons de réglage d'angle

  2. Logique de fonctionnement : l'air comprimé entre dans une chambre pour pousser la palette à tourner autour de l'arbre central tandis que la chambre opposée s'échappe.

     -- Double palette : couple doublé, angle de rotation limité ≤100°

     -- Palette unique : plage de rotation plus large jusqu'à 270°

  3. Avantages fondamentaux uniques

     -- Pas de structure d'engrenage et de crémaillère, aucun jeu, rotation silencieuse et douce sans vibration d'impact

     -- Contour ultra compact, faible inertie de rotation, réponse ultra-rapide (rotation 90° < 0,1s)

    -- Arbre traversant creux en option, pratique pour le routage des tubes et des câbles internes

     -- Boulons de réglage fin à double extrémité pour la limite de course ; une palette réglable de 0 à 270°, une palette double de 0 à 90°

Règles complètes de codage des modèles

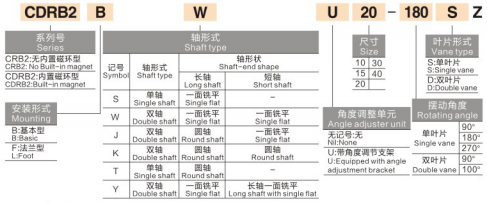

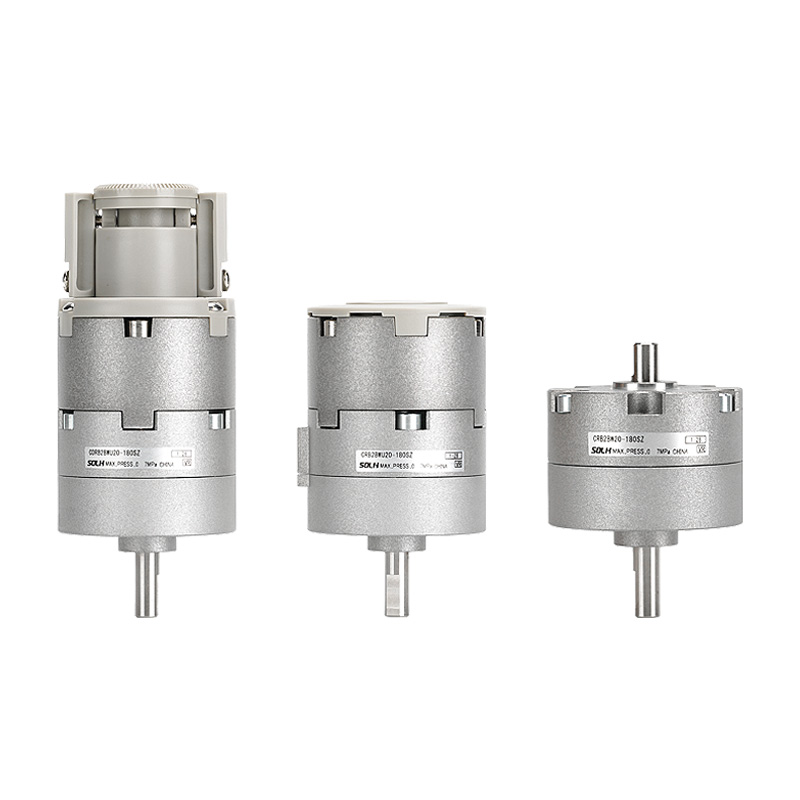

  1. Exemple de modèle CRB2 : CRB2BW20-180SZ

     -- CRB2 = série d'actionneurs rotatifs à petites palettes

     -- B = Montage à bride de base ; L = Support de pied

     -- W = Double arbre allongé ; vierge = arbre unique

     -- 20 = Alésage (10/15/20/30/40)

     -- 180 = Angle de pivotement (90/180/270)

     -- S = Aube simple ; D = Double palette

     -- Z = Equipé d'une unité de réglage d'angle ; vierge = standard sans dispositif de réglage

          Préfixe CDRB2 = Anneau magnétique intégré pour installation d'interrupteur magnétique

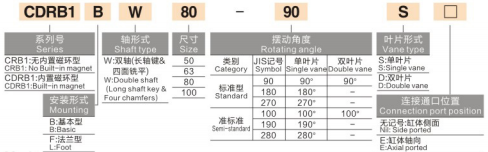

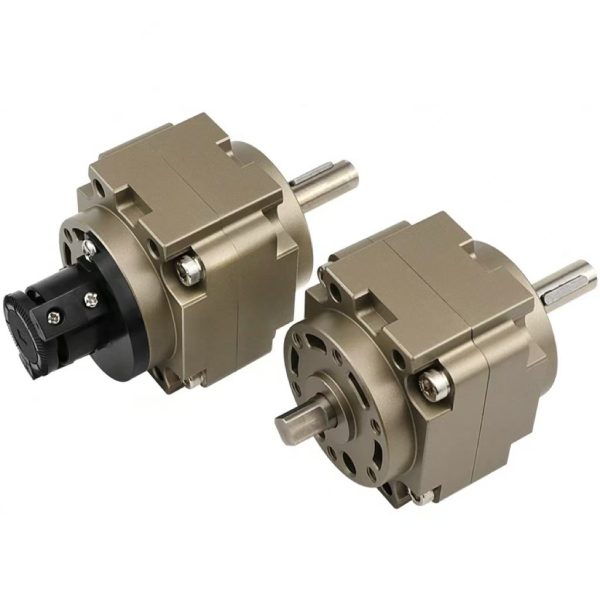

  2. Exemple de modèle CRB1 : CRB1BW50-90D

     -- CRB1 = Grande série rotative à palettes robustes

     -- B = Montage de base ; W = Double arbre

     -- 50 = Alésage (50/63/80/100)

     -- 90 = Angle de pivotement (90/180/270/280)

     -- D = Double palette ; S = Vanne simple

        Préfixe CDRB1 = Modèle intégré à anneau magnétique

Guide de sélection étape par étape et applications industrielles

  1. Règles de priorité de sélection

     -- Répartition du couple et des dimensions : espace étroit pour charge légère → CRB2 (10 ~ 40 ); Rotation à couple élevé → CRB1 (50 ~ 100)

     -- Exigence d'angle d'orientation : Rotation supérieure à 90° → Palette unique S ; Couple maximum dans 90° → Double palette D

     -- Compromis entre précision et vitesse : jeu nul de type palette, positionnement répété ± 0,1 °, idéal pour les travaux légers à grande vitesse ; Les charges lourdes sur roulements de haute précision préfèrent la table rotative à crémaillère MSQ

     -- Options de fonction : limite d'angle fine nécessaire – sélectionnez l'unité de réglage de l'angle du suffixe Z ; Retour de position PLC requis – choisissez le modèle intégré magnétique CDRB

  2. Scénarios d'application typiques

     -- Lignes légères : retournement de composants électroniques, rotation d'étiquettes, serrage de bouchons de bouteilles, tri de matériaux miniatures

     -- Stations pour charges lourdes : rotation de grandes pièces à 90°/180°, indexation de chaîne d'assemblage, dispositifs de serrage rotatifs lourds

     -- Industries générales : Emballage, impression, transformation des aliments, stations de positionnement rotatives entièrement automatiques

Comparaison des performances : actionneur rotatif à crémaillère et pignon CRB Vane VS MSQ

Une phrase

     RésuméLes actionneurs rotatifs à palettes SOLH CRB2 petits et robustes CRB1 adoptent un entraînement à palette simple/double sans jeu avec un réglage d'angle en option et une variante de commutateur magnétique CDRB, offrant une rotation rapide à faible inertie de 0,05 à 24 N·m de couple, parfait pour le retournement, l'indexation et le serrage rotatif à grande vitesse dans les lignes d'automatisation de l'électronique, de l'emballage et de l'assemblage lourd.
