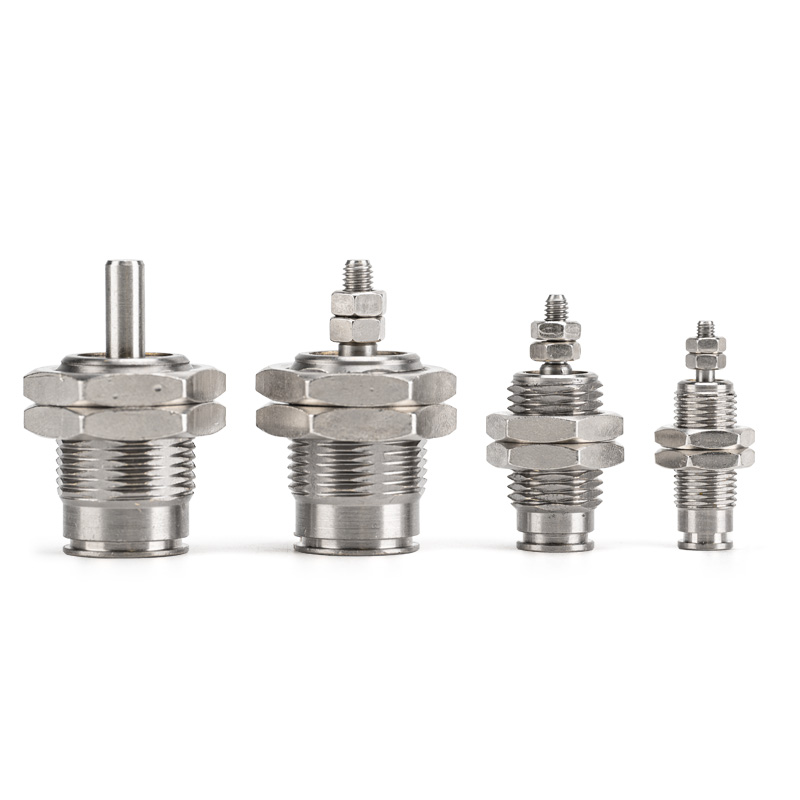

Vérin à broche simple effet série CJP (micro-vérin à course courte)

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH CJP est un cylindre à goupille de rappel à ressort à simple effet. Caractéristiques principales : corps ultra-court, encombrement d'installation minimal, poussée unidirectionnelle et réarmement automatique du ressort en cas de coupure d'air. Convient aux mouvements push-pull de précision unidirectionnels dans des espaces limités, des charges légères et des stations à course courte à haute fréquence. Il s'agit d'un modèle classique pour les applications miniatures de conduite unidirectionnelle.

Structure de base et fonctionnalités de conception

     -- Mode d'entraînement : simple effet (rappel par ressort). Étendre lorsque l'air est fourni ; se rétracte automatiquement par ressort sans pression d'air pour un fonctionnement sûr.

     -- Tailles d'alésage : Ø4/6/10/16 mm, couvrent la plage de charge utile micro à légère (0,1 ~ 3 kg).

     -- Structure : corps en laiton anodisé dur, tige de piston en acier inoxydable, pas de coussin intégré. Contour extra court, disponible pour le montage sur panneau ou l'encastrement encastré à l'intérieur de l'équipement.

     -- Types de montage : deux configurations principales : montage sur panneau (B) et montage encastré (S).

     -- Matériau et étanchéité : boîtier en laiton + joints NBR, fonctionnement sans huile, compatible avec les environnements propres et légèrement huileux. Durée de vie mécanique ≥3 millions de cycles.

     -- Option capteur : variante CDJP avec anneau magnétique intégré, prend en charge un interrupteur magnétique pour une détection de position étendue.

Règle complète de codage du modèle

   1. Exemple de modèle : CJPB6-10

   2. Exemples de référence de commande standard

     -- CJPB4-5 : Alésage 4, course 5, montage sur panneau, pas d'anneau magnétique

     -- CDJPS10-15 : alésage 10, course 15, montage encastré, aimant intégré

     -- CJPB6-10H4 : alésage 6, course 10, montage sur panneau, connexion push-in OD4

Spécifications techniques du noyau universel (0,5 MPa, rappel par ressort à simple effet)

Avantages concurrentiels fondamentaux

   1. Le contour ultra-compact permet d'économiser de l'espace d'installation

     -- Le corps extra court permet une intégration affleurante à l'intérieur d'une machine ou un montage sur panneau, réduisant ainsi l'espace occupé jusqu'à 50 % par rapport aux cylindres standard, idéal pour les stations extrêmement confinées.

   2. Poussée unidirectionnelle avec réinitialisation hors tension

     -- La rétraction du ressort s'active une fois l'alimentation en air coupée. Sûr pour les mouvements unidirectionnels de serrage, d’éjection et de positionnement d’arrêt.

   3. Réponse rapide et fonctionnement stable à haute fréquence

     -- L'étanchéité à faible friction sans coussin permet un cycle constant ≥250 cpm pour les tâches répétitives à course courte.

   4. Fonctionnement sans huile et durée de vie prolongée

     -- Convient aux conditions d'atelier propres. Le corps en laiton et l'étanchéité durable garantissent ≥3 millions de cycles sans entretien.

   5. Configuration de montage flexible

     -- Montage sur panneau et encastré disponible ; l'extrémité de la tige peut être plate ou arrondie pour s'adapter à diverses conceptions mécaniques.

Options de montage et applications industrielles typiques

   1. Formes de montage

     -- Montage sur panneau (B) : bride fixée sur la surface de l'équipement, pratique pour les mouvements de poussée et de traction externes

     -- Montage encastré (S) : corps intégré dans l'alésage de l'équipement, seule la tige de piston exposée pour un gain de place maximal à l'intérieur des machines

   2. Scénarios d'application typiques

     -- 3C et électronique : serrage de micro-pièces, éjection de copeaux, entraînement de gabarit miniature, test de durabilité des boutons

     -- Instruments de précision : commutation de mini-valves, positionnement des fibres, réglage fin des instruments, arrêt à courte course

     -- Automatisation générale : chargement/déchargement haute fréquence, décollement des étiquettes, transfert de micro-composants, serrage unidirectionnel

     -- Équipement médical : extension d'instruments miniatures, propulsion microfluidique, ensembles de positionnement de précision

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage en fonction de la charge utile

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Réservez une marge de sécurité ≥50 %.

   2. confirmation de course

     -- Course standard : 5/10/15 mm. Des courses plus courtes offrent des performances haute fréquence plus stables.

   3. Correspondance des configurations

     -- Retour de position : choisissez CDJP avec aimant intégré plus un interrupteur M9B pour surveiller la position étendue.

     -- Disposition du support : support encastré (S) pour l'installation de l'équipement interne ; montage sur panneau (B) pour assemblage en surface.

Résumé en une phrase

     Le vérin pneumatique à micro-goupilles de rappel à ressort à simple effet SOLH CJP offre un corps compact ultra-court avec des options de montage sur panneau et encastré ; La version CDJP prend en charge la détection d'interrupteur magnétique, un actionneur miniature économique idéal pour les tâches d'éjection unidirectionnelle à courte course, de serrage et de positionnement dans les espaces confinés 3C, les instruments de précision et les équipements d'automatisation médicale.
