Vérin à broches série CJP2 (double effet)

Vérin à broche double effet série CJP2 (micro-vérin compact)

Marque : SOLH par Richge Technology

Présentation du produit

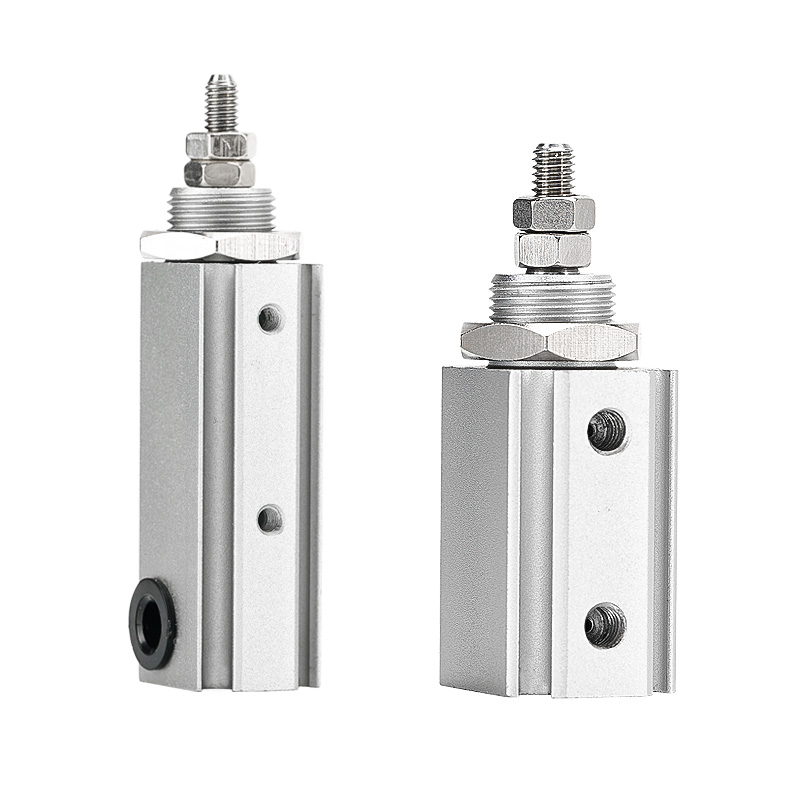

     La série SOLH CJP2 est un vérin à broches compact à double effet. Avantages principaux : corps ultra-court, structure légère, poussée bidirectionnelle stable et fonctionnement haute fréquence fiable. Conçu pour un mouvement push-pull bidirectionnel de précision dans des espaces confinés, des microcharges moyennes et des stations automatisées à cycle élevé. Il s'agit du modèle courant pour les applications de conduite linéaire microbidirectionnelle.

Structure de base et fonctionnalités de conception

     -- Mode d'entraînement : Double effet (alimentation en air pour la course d'extension et de rétraction). Gamme d'alésages : Ø4 / 6 / 10 / 16 mm, couvrant des charges utiles micro à petites.

     -- Structure : corps en aluminium extrudé (amélioré par rapport à la version traditionnelle en laiton), 55 % à 65 % plus léger. Equipé de coussinets en caoutchouc aux deux extrémités pour réduire les impacts et le bruit.

     -- Montage polyvalent : 6 configurations de montage disponibles : type de base, montage sur panneau, montage sur bride, montage sur pied, montage sur tourillon et montage sur chape pour une installation multi-orientation.

     -- Compatibilité des capteurs : toutes les spécifications sont construites avec un anneau magnétique, prennent en charge l'installation de deux interrupteurs magnétiques, y compris un alésage minimal de Ø4 et une course de 5 mm sans supports supplémentaires.

     -- Matériau et étanchéité : aluminium anodisé dur + joints NBR, fonctionnement sans huile, adapté aux environnements propres ou légèrement huileux. Durée de vie mécanique ≥3 millions de cycles.

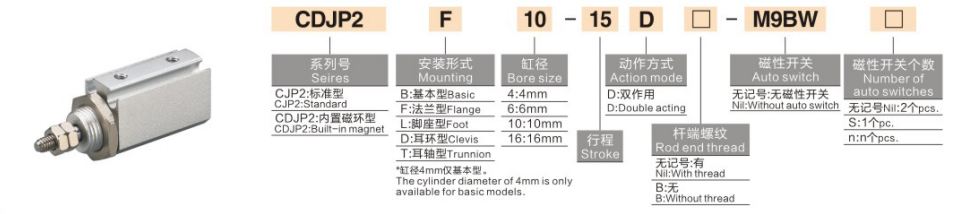

Règle complète de codage du modèle

  1. Exemple de modèle : CDJP2B10-15D-M9B

   2. Exemples de référence de commande standard

     -- CJP2B6-20D ： Alésage 6, course 20, type de base double effet, sans anneau magnétique

     -- CDJP2F4-10D : alésage 4, course 10, montage sur panneau, anneau magnétique intégré

     -- CDJP2B16-30D-2M9B : Alésage 16, course 30, type de base, équipé de deux interrupteurs M9B

Spécifications techniques du noyau universel (@0,5 MPa, double effet)

Avantages concurrentiels fondamentaux

   1. Corps léger ultra-court

     -- Longueur totale raccourcie de 6 à 9,5 mm par rapport au modèle CJP existant, poids réduit de 55 à 65 %, parfait pour une installation ultra confinée.

   2. Sortie bidirectionnelle stable

     -- Conception à double effet sans ressort de rappel. La poussée bidirectionnelle est 30 % à 50 % plus élevée que les vérins à simple effet équivalents, adaptée aux charges utiles de 100 g à 5 kg.

   3. Fonctionnement à haute fréquence et à faible bruit

     -- Coussin en caoutchouc + étanchéité à faible friction. Vitesse de fonctionnement 50 ~ 500 mm/s, stable au-dessus de 200 cpm, bruit d'impact ≤ 60 dB.

   4. Montage multiple et norme d'anneau magnétique complet

     -- 6 formes de montage s'adaptent à la disposition des outils complexes. L'anneau magnétique est équipé pour toutes les tailles, même un alésage minimal de Ø4 prend en charge deux interrupteurs magnétiques pour une surveillance pratique de la position.

   5. Conception sans huile et longue durée de vie

     -- Compatible avec les lignes de production propres. Le corps en aluminium trempé et les joints résistants à l'usure garantissent un fonctionnement stable sur ≥3 millions de cycles.

Options de montage et applications industrielles typiques

    1. Formes de montage

     -- Type de base (B) : fixation axiale à filetage externe d'extrémité pour push-pull droit

     - Type de panneau (F) : corps intégré dans le panneau d'équipement pour une disposition ultra fine.

     -- Type de bride (L) : Fixation par bride côté tige pour les applications de charge verticale

     -- Type de pied (T) : support de pied inférieur pour push-pull latéral horizontal

   2. Scénarios d'application typiques

     -- Électronique 3C : préhension de micro-composants, éjection de puces, test de durabilité des boutons, conduite de gabarit miniature

     -- Équipement de précision : commutation de microvannes, positionnement de la fibre, réglage fin de l'instrument, actionnement du curseur miniature

     -- Automatisation générale : chargement/déchargement à haute fréquence, pelage d'étiquettes, transfert de pièces à courte course

     -- Dispositifs médicaux : mouvement télescopique de petits instruments, propulsion de microfluides, ensembles de positionnement de précision

Comparaison de sélection : micro-cylindres CJP2 VS CJ1 VS CJP

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage en fonction de la charge utile

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Réservez une marge de sécurité ≥30 %.

  2. Confirmation de l'AVC

     -- Choisissez la course en fonction du déplacement requis ; privilégiez les courses plus courtes pour un cyclisme stable à haute fréquence.

   3. Correspondance des configurations

     -- Contrôle de position en boucle fermée : équipez deux commutateurs magnétiques M9B pour un retour de position bidirectionnel.

     -- Disposition de l'installation : Type de panneau (F) pour équipement embarqué ; type de base (B) pour montage axial fileté.

Résumé en une phrase

     Le vérin pneumatique compact à double effet SOLH CJP2 est doté d'un corps léger ultra-court, d'une poussée stable bidirectionnelle, d'un coussin en caoutchouc et de 6 variantes de montage ; Anneau magnétique intégré version CDJP2 compatible avec les commutateurs de la série M9, micro-actionneur linéaire idéal pour les tâches bidirectionnelles push-pull à course courte en 3C, les instruments de précision et les équipements d'automatisation médicale.
