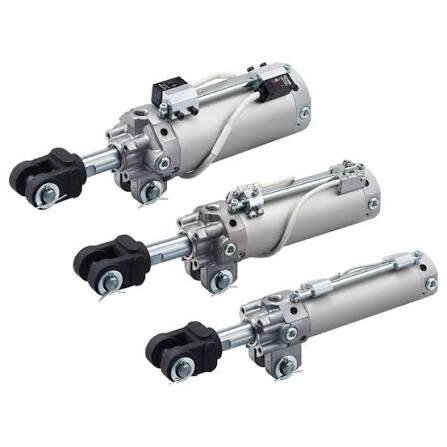

Cylindre de serrage série CKG1 (CKP1) | Cylindre robuste monté sur tige avec interrupteurs antimagnétiques

Marque : SOLH par Richge Technology

1. Présentation du produit et différences structurelles fondamentales

     Les séries SOLH CKG1/CKP1 sont des vérins de serrage robustes montés sur tige, spécialement conçus pour le soudage et les environnements à fortes interférences magnétiques. Disponible dans des tailles d'alésage φ40/50/63 mm avec des courses standard allant de 50 mm à 200 mm, cette série est équipée d'interrupteurs magnétiques anti-champ magnétique puissant d'origine prenant en charge un montage dans 3 directions. Doté d'une structure légère et compacte, d'un fonctionnement stable sous interférence magnétique intense, d'une force de serrage élevée et d'une vitesse de mouvement réglable, il est parfaitement applicable aux appareils de soudage à l'arc/soudage par points, à la fixation de machines-outils et aux stations de serrage automatisées pour charges lourdes. La série est divisée en deux modèles : CKG1 avec anneaux magnétiques intégrés standard et CKP1 avec anneaux magnétiques intégrés haute puissance pour différentes exigences antimagnétiques.

Division fonctionnelle de la série 1.1

     • CKG1 (anneau magnétique standard): Adapté aux commutateurs antimagnétiques D-P3DWA/D-P4DW. Convient aux environnements magnétiques forts ordinaires et aux scénarios anti-éclaboussures de soudage à l'arc. Codes anti-éclaboussures en option : -XC88 / -XC89 / -XC91, offrant des performances anti-interférences rentables et stables pour les postes de soudage conventionnels.

    • CKP1 (anneau magnétique haute puissance): Équipé d'anneaux magnétiques puissants intégrés améliorés et compatible avec les commutateurs antimagnétiques de haute qualité D-P79WSE / D-P74L / Z. Il offre une capacité d'interférence antimagnétique plus forte et une induction de signal plus stable, idéale pour les conditions de travail de soudage à champ magnétique élevé et à haute fréquence.

1.2 Structure unique montée sur tige

     La tige de montage de l'interrupteur magnétique est intégralement conçue du côté de la tige de piston, permettant une installation dans 3 directions (haut/gauche/droite). La disposition intégrée évite les interférences et les collisions mécaniques, garantissant un câblage flexible et une détection stable du signal dans les configurations compactes des appareils de soudage.

1.3 Mise à niveau compacte et conception interchangeable

     La structure optimisée du corps du cylindre raccourcit la longueur totale de 7 mm pour le modèle CKP1-40, avec une réduction de 7 % du poids total. Le modèle φ63-150 mm ne pèse que 1,82 kg. Dimensions d'installation entièrement interchangeables avec la série CK1 traditionnelle de type ancien, permettant un remplacement et une mise à niveau directs sans modifier les structures des luminaires.

1.4 Performances robustes et durables

     Adopte une structure contrôlable bidirectionnelle à double effet avec un tampon d'air standard à double extrémité pour un serrage et un relâchement stables. La tige de piston subit un traitement de chromage dur et le corps du cylindre adopte un processus d'anodisation dure, réalisant une excellente résistance à l'usure et aux chocs. La conception sans huile s'adapte aux environnements propres et aux conditions de travail de soudage difficiles avec peu d'entretien.

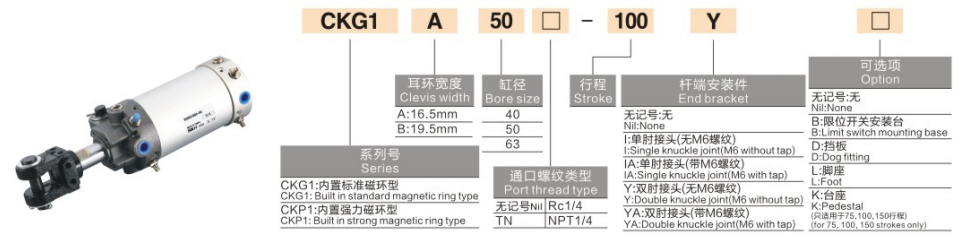

2. Règles complètes de dénomination des modèles et exemples de commande

  1. Exemples de modèles typiques: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Exemples de commandes standard

     • Configuration magnétique standard CKG1: CKG1A63-50YZ-P4DWL (anneau magnétique standard, largeur d'œil 16,5 mm, alésage φ63, course 50 mm, monté sur tige, avec interrupteur antimagnétique P4DWL)

     • Configuration magnétique haute puissance CKP1: CKP1B40-75Z-P79WSE (anneau magnétique haute puissance, largeur d'oeil robuste de 19,5 mm, alésage φ40, course de 75 mm, monté sur tige, avec interrupteur antimagnétique de haute qualité P79WSE)

3. Paramètres techniques généraux (20 ℃, condition standard 0,5 MPa)

  3.1 Spécifications de base

     • Mode de fonctionnement: Double effet (serrage/déverrouillage contrôlable bidirectionnel)

     • Plage de pression de service: 0,05 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

     • Température ambiante: -10 ℃ ~ 60 ℃ (avec interrupteur magnétique) ; -10 ℃ ~ 70 ℃ (sans interrupteur)

     • Vitesse de fonctionnement des pistons: 50~300 mm/s (régulation de la vitesse du filetage, corps de cylindre non saillant)

     • Mode tampon: Tampon d'air standard à double extrémité ; Tampon d'air double extrémité amélioré en option (-X1515)

     • Mode de lubrification: Fonctionnement sans huile

     • Fonction de commutateur magnétique: Conception professionnelle de champ magnétique anti-fort, installation exclusive montée sur tige à 3 directions

3.2 Force de serrage théorique (unité : kN @0,5MPa)

3.3 Poids du produit (unité : kg à une course de 100 mm)

4. Correspondance de commutateur magnétique anti-fort (avantage principal du type monté sur tige)

     Avantages d'installation et environnementaux: La structure de tige de commutation intégrée prend en charge une installation arbitraire dans 3 directions, évitant efficacement l'accumulation de scories de soudage et les interférences mécaniques des fixations. Les commutateurs assortis adoptent une conception professionnelle résistante aux éclaboussures et à la poussière, s'adaptant pleinement aux environnements de travail de soudage difficiles et complexes avec une sortie de signal stable et fiable.

5. Scénarios d'application typiques

     • Postes de montage de soudage: Spécialisé pour le serrage des pièces de soudage à l'arc et de soudage par points, le positionnement résistant aux éclaboussures et la fixation des outils de soudage. La conception professionnelle antimagnétique et anti-éclaboussures résout les problèmes de dérive du signal et de défaillance lors du soudage dans des environnements magnétiques puissants.

     • Machine-outil et centre d'usinage: Appliqué à la fixation de pièces à forte charge, au serrage de moules et au positionnement précis à courte course. Une force de serrage élevée et une excellente capacité anti-déflexion garantissent une tolérance de traitement stable.

     • Stations robustes automatisées: Convient au serrage de palettes lourdes, à la limitation de transfert et au positionnement du mécanisme de retournement. Il offre une action cyclique constante et stable avec une forte résistance aux interférences environnementales.

     • Zones de travail à champ magnétique puissant: Parfait pour les stations associées à des électro-aimants, le serrage à proximité de moteurs haute fréquence et le positionnement dans des zones de fortes interférences magnétiques. Des commutateurs antimagnétiques dédiés garantissent des signaux de position 100 % fiables.

6. Comparaison rapide des séries CKG1 et CKP1

7. Guide de sélection rapide en 3 étapes

   1. Sélection de la taille d'alésage: Sélectionnez la taille de l'alésage en fonction de la charge de serrage réelle. Suivez la règle : force de serrage théorique ≥ charge réelle × facteur de sécurité de 1,5. φ40 pour charge légère, φ50 pour charge moyenne, φ63 pour conditions de travail à charge lourde.

   2. Sélection de trait: La course standard varie de 50 mm à 200 mm. Réservez une marge de course supplémentaire de 5 à 10 mm en fonction de la hauteur de la pièce à usiner pour éviter toute interférence mécanique pendant l'action de serrage.

   3. Correspondance de configuration

￮ Anneau magnétique et interrupteur: Choisissez CKG1 + P4DW pour les environnements de soudage ordinaires ; sélectionnez CKP1 + P79WSE pour les postes de soudage à haute fréquence et à hautes interférences.

￮ Spécification de la largeur des yeux: C=12,5 mm pour un espace d'installation étroit ; A=16,5 mm pour un usage général standard ; B = 19,5 mm pour les scénarios de serrage sous charges lourdes.

Résumé en une phrase

     Les vérins de serrage robustes montés sur tige des séries SOLH CKG1/CKP1 sont des solutions pneumatiques antimagnétiques professionnelles pour les industries du soudage, avec une installation de commutateur à 3 directions, un fonctionnement sans huile, un tampon d'air standard et une taille d'installation interchangeable. CKG1 offre des performances magnétiques anti-AC rentables, tandis que le CKP1 amélioré offre une capacité anti-interférence AC/DC supérieure, toutes deux idéales pour un serrage lourd et stable dans des environnements magnétiques et de soudage complexes et puissants.
