Mini-vérin en acier inoxydable série CM2/CDM2 (double/simple effet)

Marque : SOLH par Richge Technology

Présentation du produit

     SOLH CM2 / CDM2 sont des cylindres ronds en acier inoxydable standard JIS B 8356, alésage φ20/25/32/40 mm. Performance positionnée entre les micro mini cylindres et les cylindres standards. Avantages principaux : résistance à la corrosion, longue durée de vie, options de montage diversifiées, puissance de poussée moyenne compacte. Largement adopté pour les stations de charge moyenne alimentaires, pharmaceutiques, électroniques, d’emballage et d’automatisation propre.

Structure de base et fonctionnalités de conception

   1. Norme : conforme à la norme JIS B 8356, corps rond avec dimensions de montage universelles.

   2. Matériau : corps, tige de piston et embouts en acier inoxydable 304, antirouille, résistant aux environnements humides, acides faibles, alcalins faibles et propres.

   3. Structure : Embouts verrouillés par des filetages, contour rond droit, haute résistance mécanique et entretien facile.

   4. Variantes de fonctionnement

     -- CM2B Double Effet : Alimentation en air aux deux extrémités, modèle standard le plus populaire

     -- CM2S / CM2T Simple Effet : S=Rappel par ressort ; T = ressort étendu, réinitialisation automatique après coupure d'air

     -- Double tige CM2W : tige étendue des deux côtés, mouvement synchrone, course efficace doublée

     -- Tige non rotative CM2K : tige de piston hexagonale, anti-torsion pour un positionnement précis

   5. Coussin : Coussin en caoutchouc standard ; coussin d'air (suffixe A) en option pour réduire le bruit d'impact à grande vitesse.

   6. Étanchéité : joint bidirectionnel à faible friction avec rainure pour réservoir d'huile. Faible pression de démarrage, fonctionnement sans huile, durée de vie ≥8 millions de cycles.

   7. Détection de position : version CDM2 équipée d'un anneau magnétique intégré, compatible avec les interrupteurs magnétiques M9B/A93/Z73 pour le retour de position du piston.

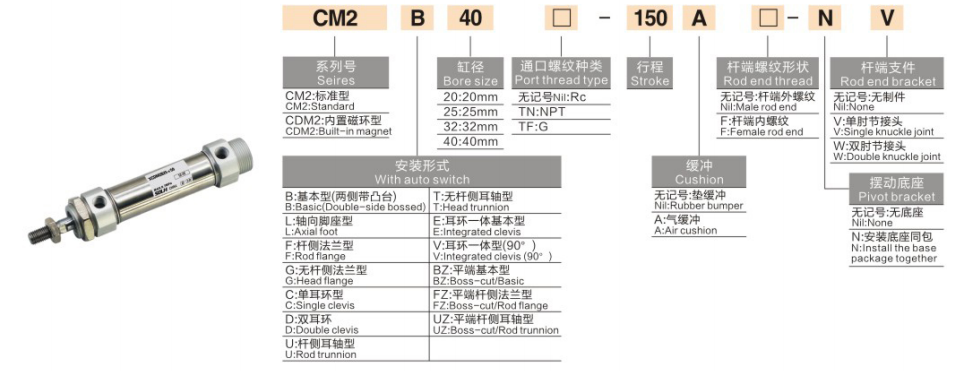

Règle complète de codage du modèle

   1. Exemple de modèle : CDM2B20-100A-B

   2. Exemples de référence de commande standard

     -- CDM2B25-50-B : alésage 25, course 50, double effet, aimant intégré, coussin en caoutchouc

     -- CDM2S32-75-B ： Alésage 32, course 75, rappel par ressort simple effet

     -- CDM2K40-100-B : alésage 40, course 100, tige de piston hexagonale non rotative

Spécifications techniques du noyau universel

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

   1. CM2B double effet

   2. CM2S simple effet (ressort de rappel à 0,5 MPa)

Formes de montage et modèles dérivés

   1. Options de montage

     -- Type de base B : installation directe via des filetages d'embout (le plus courant)

     -- Support de pied en L : fixation du support de pied axial

     -- Bride F/G : bride côté tige/bride côté tête

     -- Chape C/D : chape simple/chape double

     -- Tourillon E : tourillon côté tête pour le mouvement de balancement

   3. Principales séries de dérivés

     -- CDM2B : Double effet standard avec aimant intégré

     -- CDM2S/T : rappel par ressort à simple effet/extension du ressort

     -- CDM2W : Double tige double effet

     -- CDM2K : tige de piston hexagonale anti-rotation

     -- CDM2R : version mince à montage direct pour un espace axial limité

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise et la charge horizontale, réservez une marge de sécurité ≥ 50 % ; sélectionner CM2 préférentiellement pour les applications moyennement chargées.

   2. Confirmation de la course : ajoutez une marge de déplacement supplémentaire de 10 à 20 mm ; Course maximale : double effet ≤300 mm, simple effet ≤100 mm.

   3. Correspondance des configurations

     -- Fonctionnement : Double effet → B ; rappel par ressort à simple effet → S ; exigence anti-torsion → K

     -- Coussin : ajoutez le suffixe A (coussin d'air) pour un mouvement alternatif à grande vitesse

     -- Retour de position : choisissez le modèle équipé d'un aimant CDM2, correspond aux interrupteurs magnétiques M9B/A93.

Résumé en une phrase

     Le vérin pneumatique rond en acier inoxydable standard SOLH CM2/CDM2 JIS est entièrement interchangeable avec la série CM2 importée, disponible en variantes à double effet, simple effet, double tige et tige non rotative, plusieurs options de montage, actionneur linéaire à poussée moyenne idéal pour les équipements d'automatisation propre alimentaire, médical, électronique et d'emballage.
