Mini-cylindre court en acier inoxydable série CM3 | Vérin pneumatique ultra-compact nouvelle génération

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

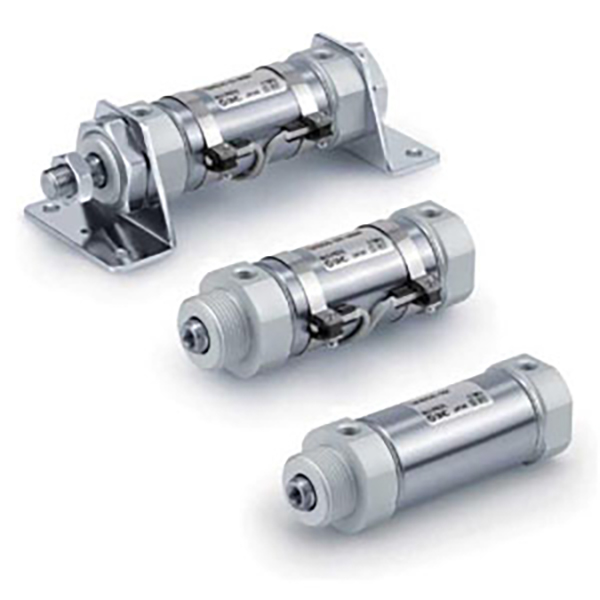

     La série SOLH CM3/CDM3 est un mini-cylindre en acier inoxydable de type court de nouvelle génération optimisé pour remplacer la série traditionnelle CM2. Il couvre des tailles d'alésage de φ20 à φ40, avec une réduction maximale de la longueur totale de 29 mm et un poids 21 % plus léger par rapport au CM2. Avec un corps ultra-compact, une construction entièrement en acier inoxydable 304, un fonctionnement sans huile et une conception de tuyauterie à 4 voies, il s'adapte parfaitement aux conditions de travail limitées en espace, humides, faibles en acides et alcalis et propres. Largement utilisé dans les industries alimentaires, médicales, électroniques et de l'emballage pour les tâches de mouvement linéaire de précision à charge moyenne.

  1.1 Construction de matériaux standard et haut de gamme

     Entièrement conforme aux normes interchangeables JIS B 8356. L'ensemble du tube du cylindre, de la tige de piston et des couvercles d'extrémité est en acier inoxydable 304 de haute qualité, offrant d'excellentes performances antirouille et résistantes à la corrosion. Il fonctionne de manière stable dans des environnements humides, des conditions de travail acides/alcalis faibles et des ateliers de production propres avec une forte adaptabilité environnementale.

  1.2 Structure ultra-compacte intégrée

     Grâce au verrouillage du filetage du couvercle d'extrémité et à la structure de tube cylindrique intégrée, la taille globale est considérablement minimisée. La conception innovante de la tuyauterie à 4 voies (intervalle de 90°) offre une liberté de montage ultra-élevée, résolvant le dilemme d'installation d'un espace d'équipement étroit et réalisant une disposition flexible des stations automatisées.

  1.3 Types de mouvements diversifiés pour une couverture complète des scénarios

     • Double effet (CM3B) : Mouvement alternatif d'admission d'air à double extrémité, le type le plus universel pour la conduite linéaire automatisée standard.

     • Simple effet (CM3S/T) : S = Ressort de rappel, T = Ressort étendu ; réinitialisation automatique après la mise hors tension pour les scénarios de priorité de sécurité.

     • Tige double (CM3W) : Sortie de tige à double extrémité, mouvement stable synchrone et course efficace doublée pour les mécanismes de liaison spéciaux.

     • Tige non rotative (CM3K) : Tige de piston anti-torsion hexagonale, rotation nulle en fonctionnement pour des exigences de positionnement de haute précision.

  1.4 Étanchéité haut de gamme et longue durée de vie

     Équipé d'une bague d'étanchéité bidirectionnelle à faible friction et d'une rainure de stockage d'huile intégrée, le cylindre présente une pression de démarrage ultra-faible et un fonctionnement stable. La conception standard de lubrification sans huile répond aux normes de l’industrie propre. La structure optimisée résistante à l'usure garantit une durée de vie de plus de 8 millions de cycles, réduisant considérablement la fréquence de maintenance des équipements.

  1.5 Configuration flexible du tampon et de l'induction

     Tampon en caoutchouc standard pour une absorption de base des chocs et une réduction du bruit ; Tampon d'air de type A en option pour un fonctionnement fréquent à grande vitesse afin d'éliminer l'impact final. Le modèle CDM3 est livré avec un anneau magnétique intégré, compatible avec les commutateurs magnétiques des séries M9B/A93/Z73 pour un retour de signal de position en temps réel et un contrôle automatique de liaison PLC ; Version amagnétique CM3 pour un mouvement cyclique simple.

2. Règles complètes de dénomination des modèles et exemples de commande

  1. Structure typique du modèle: CDM3B25-100Z

 2. Exemples de commandes standard

     • Modèle magnétique à double effet: CDM3B32-50Z (alésage φ32, course 50mm, bague magnétique intégrée, double effet)

     • Modèle à ressort de rappel simple effet: CDM3S20-25Z (alésage φ20, course 25 mm, réarmement par ressort)

     • Modèle de précision non rotatif: CDM3K40-100Z (alésage φ40, course 100mm, tige anti-torsion hexagonale)

3. Paramètres techniques de base (type standard)

4. Données théoriques de poussée et de tension de 0,5 MPa

 4.1 Tableau de poussée et de tension à double effet (CM3B)

  4.2 Tableau des performances à simple effet (retour par ressort CM3S)

5. Types de montage et modèles dérivés

  5.1 Méthodes de montage diversifiées

     • Type de base B: Installation directe via les filetages du couvercle d'extrémité, la méthode de montage la plus universelle et la plus rentable.

     • Support de pied en L: Fixé par support de pied axial pour une installation horizontale stable.

     • Montage sur bride F/G: Installation à bride latérale côté tige/sans tige pour un positionnement fixe vertical.

     • Support à chape C/D: Connexion à chape simple / chape double pour les scénarios d'oscillation et de liaison.

     • Support de tourillon E: Structure de tourillon latéral sans tige pour un mouvement de balancement flexible.

  5.2 Séries dérivées de base

     • CDM3B: Type magnétique double effet (modèle grand public standard)

     • CDM3S/T: Type magnétique simple effet (rappel par ressort / sortie par ressort)

     • CDM3W: Type double tige magnétique double effet

     • CDM3K: Type de tige hexagonale magnétique non rotative

     • MDP3R: Type de montage direct ultra-mince pour les stations extrêmement limitées en espace

6. Comparaison de sélection CM3 vs CM2

7. Guide de sélection rapide en 3 étapes

     1. Sélection de l'alésage: Confirmez la taille de l'alésage en fonction du poids de charge réel, réservez au moins 50 % de marge de sécurité. Donnez la priorité à la série CM3 pour des conditions de travail à poussée moyenne, propres et résistantes à la corrosion.

     2. Sélection de trait: Course de travail réelle plus marge de sécurité de 10 ~ 20 mm. Suivez les règles de course standard : double effet ≤300 mm, simple effet ≤100 mm.

     3. Configuration fonctionnelle: Sélectionnez B pour un mouvement alternatif à double effet conventionnel ; S pour les scénarios de sécurité de réarmement par ressort à simple effet ; K pour les exigences de positionnement anti-torsion de haute précision.

Résumé en une phrase

     Le mini-cylindre court en acier inoxydable SOLH CM3 de nouvelle génération est doté d'un corps léger ultra-compact, d'une résistance à la corrosion entièrement en acier inoxydable 304, d'un fonctionnement longue durée sans huile et de méthodes de montage diversifiées, offrant des solutions de mouvement linéaire à poussée moyenne de haute stabilité et peu encombrantes pour les équipements d'automatisation propres alimentaires, médicaux, électroniques et d'emballage.
