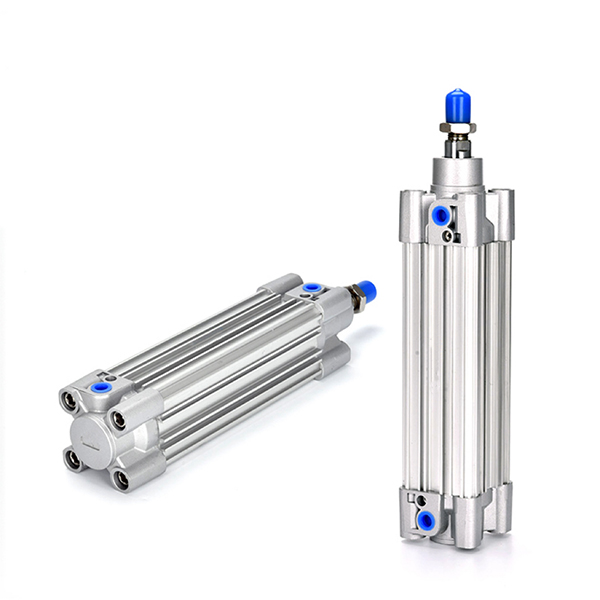

Vérin pneumatique standard ISO15552 série CP96S (double coussin robuste)

Marque : SOLH par Richge Technology

Présentation du produit

     Le vérin à tirant de la série SOLH CP96S est conforme à la norme internationale ISO15552/VDMA24562. Adopte un corps profilé en aluminium équipé d'un système à double coussin (coussin d'air réglable + tampon en caoutchouc). Présente un faible bruit, une rigidité élevée, adapté aux applications d'automatisation lourdes à grande vitesse, à haute fréquence et à longue course. Échange mécanique direct avec la série originale CP96S.

Structure de base et fonctionnalités de conception

   1. Structure : Canon profilé avec tirants intégrés, 15 % plus léger que les vérins à tirants traditionnels. Le double coussin absorbe considérablement l'impact final et réduit le bruit de fonctionnement.

   2. Matériau : corps en aluminium anodisé dur, embouts à haute résistance, tige de piston chromée dure. Résistant à l'usure et longue durée de vie.

   3. Variantes de fonctionnement

     -- CP96S : Modèle standard simple tige double effet

     -- CP96SD (suffixe W) : Double tige double effet, excellente performance anti-torsion

     -- Suffixe -S : anneau magnétique intégré pour interrupteur magnétique

   4. Système de coussin : coussin d'air + tampon composite en caoutchouc, parfait pour le cyclisme à grande vitesse de 50 ~ 1000 mm/s.

   5. Haute rigidité : embouts usinés avec précision, petite déviation de la tige de piston, forte résistance à la charge décalée.

   6. Rainure de capteur : emplacements réservés pour les commutateurs magnétiques des séries M9B et A93.

   7. Interchangeabilité : dimension standard ISO15552, compatible avec les accessoires des séries SE, SAI, DNC.

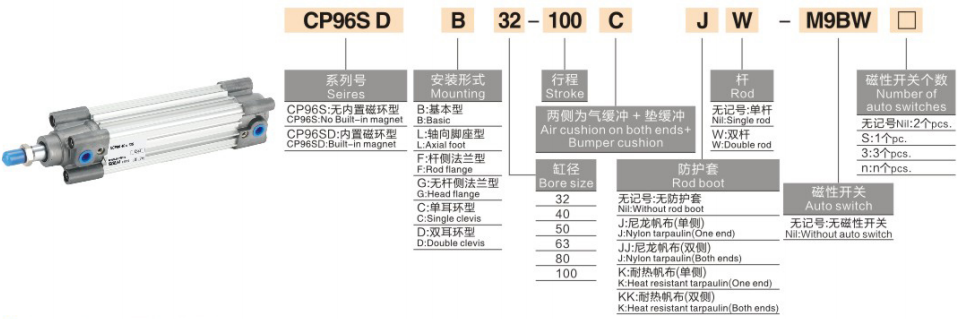

Règle complète de codage du modèle

   1. Exemple de modèle : CP96SB40-100W-S

   2. Exemples de commandes standard

     -- CP96SB50-200-S : Alésage 50, course 200, tige simple, type de base avec aimant

     -- CP96SF63-150W : alésage 63, course 150, double tige, montage sur bride côté tige

Spécifications techniques de base

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

Types de montage et modèles dérivés

   1. Options de montage

     -- Basic, montage sur pied, bride avant/arrière, chape simple/double.

   2. Principales séries de dérivés

     -- CP96S / CP96SD : modèle à tige simple et à tige double

     -- CP96SK : Cylindre personnalisé haute température

     -- CP96SR : tige de piston en acier inoxydable pour environnement de corrosion légère

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise, réservez une marge de sécurité ≥ 50 % ; donnez la priorité au CP96S pour une demande à haute vitesse et à faible bruit.

   2. Confirmation de la course : ajoutez une marge de sécurité de 10 à 20 mm ; course standard maximale de 800 mm, personnalisée jusqu'à 2000 mm.

   3. Correspondance des configurations

     -- Retour de position : choisissez le modèle d'aimant -S avec interrupteurs magnétiques M9B/A93 ;

     -- Montage : support de pied en L pour charges lourdes horizontales ; Bride F pour installation verticale ;

     -- Environnement spécial : sélectionnez CP96SK pour les températures élevées, CP96SR pour les conditions corrosives.

Résumé en une phrase

     Vérin à biellette de direction SOLH CP96S ISO15552 équipé d'un double coussin d'air et de caoutchouc, haute vitesse, faible bruit, forte capacité de charge anti-décalage, actionneur linéaire robuste idéal pour les équipements d'automatisation d'exportation à haute fréquence.
