Vérin pneumatique mince guidé série CQM

Marque : SOLH par Richge Technology

Présentation du produit

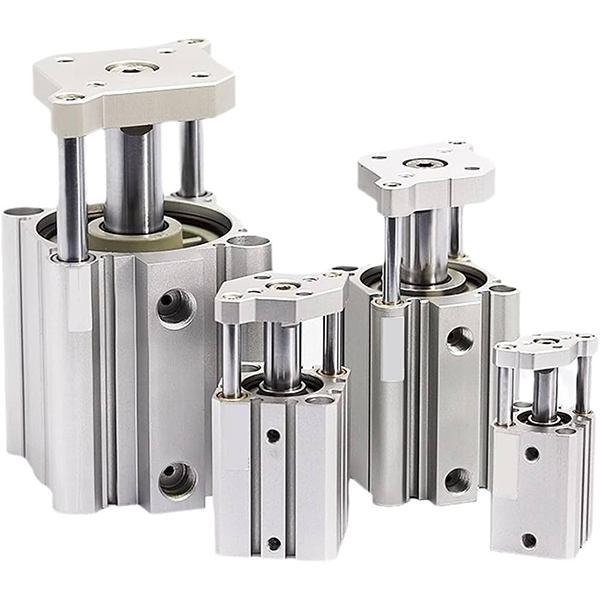

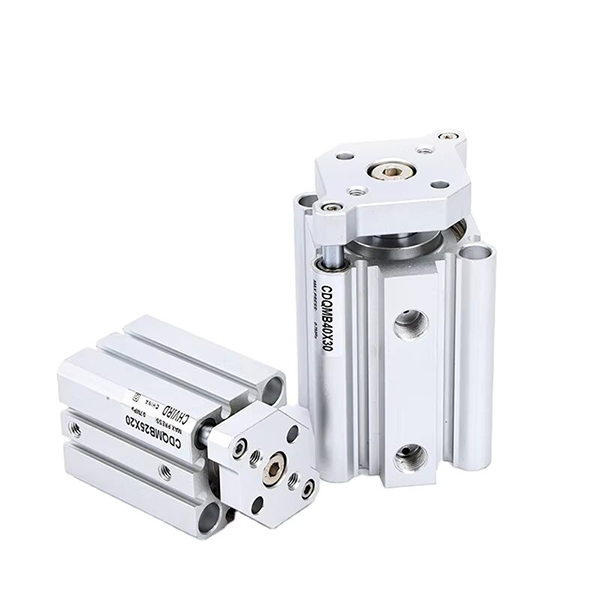

     Cylindre mince guidé à haute rigidité de la série SOLH CQM, interchangeable avec le CQM/CDQM importé. Double tige de guidage intégrée basée sur la structure de cylindre mince CQ2. Améliore considérablement la résistance aux charges latérales et les performances anti-rotation. Même longueur de corps que CQ2, aucun guide externe supplémentaire n'est nécessaire. Taille de montage compatible avec CQ2/CQS, largement utilisée pour le positionnement, le serrage et la poussée de précision avec charge latérale.

Structure et principales caractéristiques

     -- Corps de cylindre mince intégré + doubles tiges de guidage parallèles, plaque de montage de charge à l'avant ;

     -- Corps en aluminium anodisé dur, tige de piston et tiges de guidage chromées ;

     -- Variantes : CQM (non magnétique), CDQM (équipé d'un aimant), version longue durée CQM-XB24 ;

     -- Capacité de charge latérale 2 à 4 fois supérieure à celle du cylindre CQ2 standard, tolérance de rotation ≤ ± 0,2° ;

     -- Tampon en caoutchouc standard aux deux extrémités, pas d'option de coussin d'air ;

     -- Aimant intégré CDQM pour la détection d'interrupteur magnétique, installation flexible du capteur.

Règle de codage du modèle

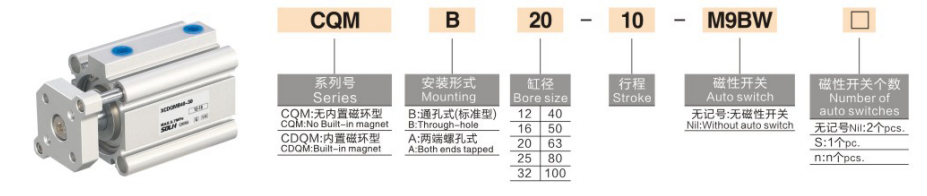

   1. Exemple : CDQMB20-50-M9B

     -- C : Aimant intégré (CDQM) ; vierge = non magnétique (CQM)

     -- DQM : Code série pour cylindre mince guidé

     -- B/A : Type de montage ; B = trou traversant ; A = trou taraudé d'extrémité

     -- 20 : Alésage : 12/16/20/25/32/40/50/63/80/100 mm.

     -- 50 : longueur de course 5 ~ 100 mm.

     -- M9B : option interrupteur magnétique

Spécifications techniques

Force de poussée et de traction théorique et charge latérale maximale à 0,5 MPa

Résumé en une phrase

     Cylindre pneumatique mince à double tige de guidage intégré de la série SOLH CQM avec une excellente capacité anti-torsion et une capacité de charge latérale élevée, un actionneur de précision parfait pour remplacer le cylindre CQ2 standard pour les applications de serrage et de positionnement automatisés.
