Cylindre rotatif à crémaillère et pignon ultra-fin série CRQ2 | Cylindre pivotant compact sans jeu

Marque : SOLH par Richge Technology

1. Présentation du produit et principaux avantages

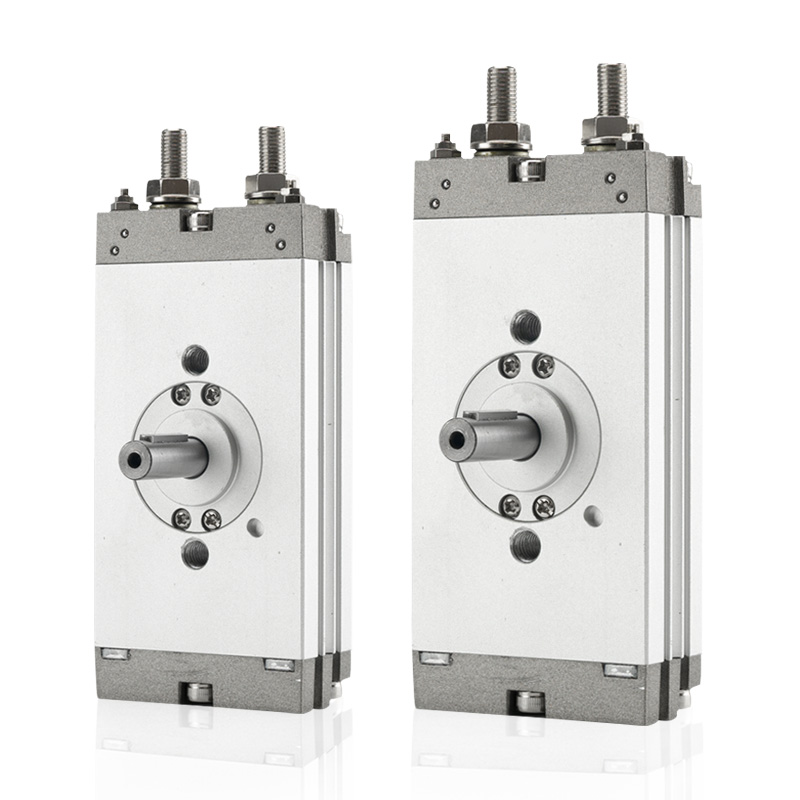

     La série SOLH CRQ2 est un cylindre rotatif à pignon et crémaillère plat ultra-mince doté d'une structure à double piston sans jeu. Avec une hauteur de corps ultra-faible et une conception de montage à bride intégrée, il prend en charge des angles d'oscillation larges de 90°/180°/360° et couvre des tailles d'alésage de φ10 à φ40. Optimisé pour les configurations d'équipements à espace limité, ce cylindre offre des performances rotatives stables et de haute précision pour les stations d'indexation, de retournement et de rotation légères et moyennes, servant de solution rotative compacte préférée pour les équipements 3C, d'emballage et d'automatisation médicale.

2. Spécifications techniques complètes

 2.1 Paramètres de base

     • Taille d'alésage: φ10/φ15/φ20/φ30/φ40 (Structure plate ultra-mince)

     • Mode de fonctionnement: Entraînement à crémaillère double effet

     • Plage de pression de service: 0,15 ~ 0,7MPa ; φ20/φ30/φ40 jusqu'à 1,0 MPa

     • Pression de preuve: 1,05MPa

     • Température ambiante: 0℃~60℃ (environnement sans glace)

     • Lubrification: Fonctionnement autolubrifiant sans huile

     • Configuration du tampon: φ10/φ15 avec tampon en caoutchouc intégré uniquement ; φ20/φ30/φ40 avec double tampon en caoutchouc + tampon d'air réglable en option (suffixe C)

     • Réglage de l'angle: Réglage fin standard ±5° via des boulons d'extrémité

     • Compatibilité magnétique: Anneau magnétique intégré CDRQ2, compatible avec les commutateurs des séries D-M9B/D-A93

  2.2 Tableau des couples théoriques (@0,5MPa, N·m)

  2.3 Angle d'oscillation standard et plage réglable

     • Pivotement à 90°: Plage réglable 80°~100°

     • Pivotement à 180°: Plage réglable 170°~190°

     • Balançoire étendue à 360°: Plage réglable de 350° à 370° pour les demandes spéciales de rotation complète

  2.4 Spécification de la taille du port

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: Norme Rc1/8 ; Filetage G1/8 et NPT en option

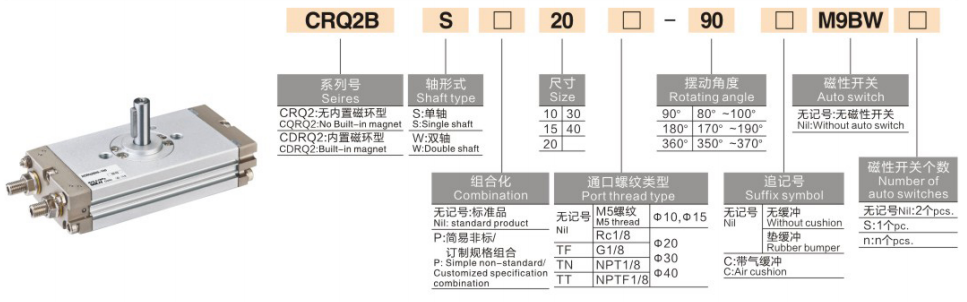

3. Règles de dénomination des modèles et exemples de commande

  1. Structure complète du modèle: CDRQ2BS20-180C

  2. Exemples de commandes typiques

     • Modèle standard sans tampon: CRQ2BW15-90 (Type de base, arbre double, alésage φ15, rotation à 90°, amagnétique, tampon en caoutchouc)

     • Modèle tampon de haute précision: CDRQ2BS40-180C (Anneau magnétique équipé, arbre simple, alésage φ40, rotation 180°, tampon d'air)

4. Principe structurel et points forts

  4.1 Structure interne et principe de fonctionnement

     La série CRQ2 adopte une structure de maillage symétrique à double crémaillère à double piston. L'air comprimé entraîne deux pistons pour un mouvement linéaire synchrone, qui pousse la crémaillère pour produire un couple de rotation stable. Le corps plat intégré est livré avec un mécanisme tampon intégré, des boulons de réglage de l'angle d'extrémité, une interface de tuyauterie d'un seul côté et des rainures d'interrupteur magnétique des deux côtés. La structure de force symétrique élimine les secousses et les jeux pendant le fonctionnement, permettant ainsi un positionnement rotatif ultra-stable de haute précision.

  4.2 Avantages fondamentaux uniques

     • Corps plat ultra fin.: Hauteur de corps extrêmement faible (17 ~ 37 mm), le corps du cylindre peut être directement utilisé comme bride, éliminant les supports de montage supplémentaires et économisant considérablement l'espace d'installation verticale.

     • Conception sans jeu: La structure à maillage complet à double rack réalise une rotation à dégagement nul, garantissant une précision de positionnement répétée élevée et un fonctionnement marche/arrêt sans gigue.

     • Tuyauterie et câblage soignés: L'interface pneumatique d'un seul côté et les rainures de commutation doubles du même côté simplifient la disposition du câblage et de la tuyauterie sur site pour une structure d'équipement plus propre.

     • Réglage précis de l'angle: L'angle d'oscillation réglable standard de ±5° s'adapte à diverses exigences de positionnement précis.

     • Options d'arbre diversifiées: Arbre simple (universel) et arbre double (liaison bidirectionnelle) en option pour s'adapter à différents modes de connexion automatisés.

5. Directives d'installation et de sélection

  5.1 Mode d'installation

      Type B de base: Le bas du corps du cylindre permet un montage direct avec des trous de positionnement réservés. La conception de la bride intégrée ne nécessite aucun accessoire de fixation supplémentaire, offrant une installation rapide et une précision de positionnement élevée.

  5.2 Critères de sélection de base

     • Priorité de limitation d'espace: Choisissez la série ultra-mince CRQ2 pour les scénarios à hauteur verticale limitée ; sélectionnez la série MSQ/HRQ pour un espace d'installation suffisant.

     • Demande de précision et de jeu: Crémaillère et pignon CRQ2 pour un positionnement de haute précision sans jeu ; CRB2 de type à palettes pour une rotation à faible coût de charges légères à grand angle.

     • Confirmation de l'angle d'oscillation: Standard 90°/180° pour un retournement/positionnement conventionnel ; Type étendu à 360° pour des conditions de travail avec rotation complète.

     • Correspondance de tampon: Sélectionnez le tampon d'air C pour un fonctionnement à grande vitesse et avec une charge moyennement lourde ; le tampon en caoutchouc standard répond aux exigences de charge légère à basse vitesse.

     • Demande de retour de signal: Choisissez la version à anneau magnétique CDRQ2 pour la détection de position PLC et le contrôle automatisé de liaison ; Version non magnétique CRQ2 pour un mouvement de rotation simple sans retour de signal.

6. Scénarios d'application typiques

     • Industrie 3C et électronique: Retournement des cartes PCB, tri des puces, rotation des petits luminaires et positionnement précis des composants.

     • Équipement d'emballage et d'impression: Balancement des étiquettes, positionnement du scellage des boîtes, déflexion des déflecteurs et commutation directionnelle de la ligne d'emballage continue.

     • Stations d'automatisation compactes: Commutation de vanne miniature, positionnement d'indexation précis et fonctionnement rotatif dans un espace d'équipement étroit.

     • Machines médicales et de précision: Rotation de petits manipulateurs, retournement d’accessoires médicaux de précision et mini plates-formes rotatives automatisées.

7. Tableau de comparaison CRQ2B et CDRQ2B

Résumé en une phrase

     Le cylindre rotatif ultra-mince sans jeu de la série SOLH CRQ2 présente une conception à bride plate intégrée, une rotation réglable multi-angle et une installation peu encombrante, offrant des solutions rotatives de haute précision, stables et compactes pour les stations de retournement et d'indexation automatisées légères et moyennes dans des espaces étroits.
