Marque : SOLH par Richge Technology

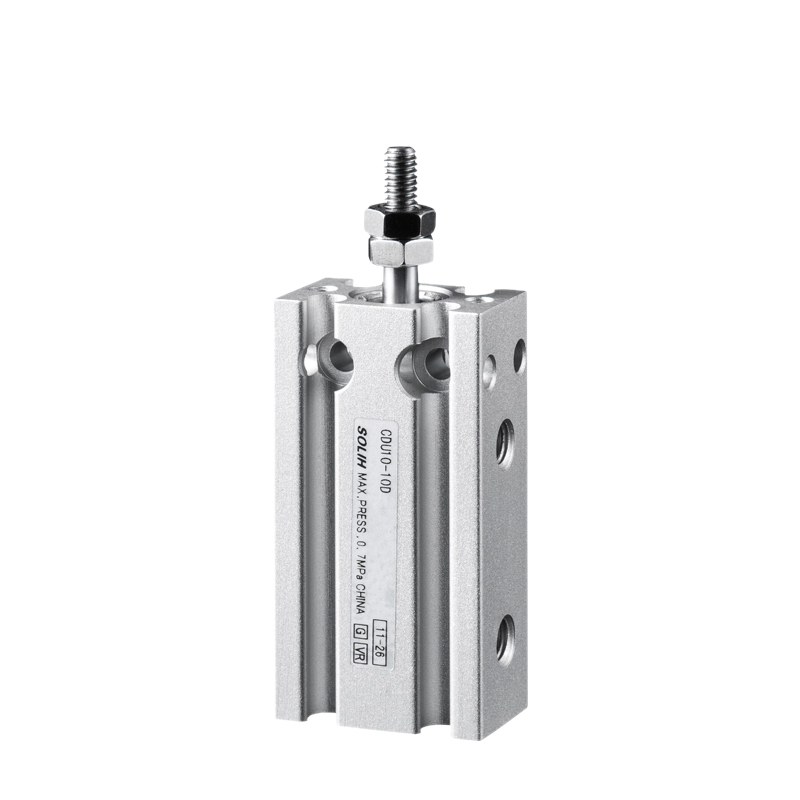

Cylindre à montage libre à bloc rectangulaire série SOLH CU/CDU. Les trous de montage multi-surfaces permettent une installation directe dans n'importe quelle orientation sans supports. Conception compacte ultra-mince largement utilisée pour pousser, serrer et positionner des charges légères dans des équipements d'automatisation avec un espace d'installation limité.
|
Modèle |
Fonctionnalité |
Application |
| UC |
Sans anneau magnétique, ne peut pas s'adapter aux interrupteurs magnétiques |
Projets sensibles aux coûts sans feedback de position |
| CDU |
Aimant intégré, prend en charge les capteurs magnétiques CMSH/DMSH |
Besoin d'une détection de position d'extension/rétraction |
| CUK/CDUK |
Tige de piston non rotative |
L'angle de la pièce doit être fixe, empêchant la rotation de l'arbre |
| CUW/CDUW |
Tige de piston double, guide intégré, anti-torsion |
Applications avec charge latérale et force de décalage |
-- Montage multidirectionnel : installation par le bas, le côté ou la face d'extrémité, sauf le support de montage ;
-- Corps rectangulaire mince, 40 % plus fin que le cylindre à tirant standard ;
-- Structures multiples : tige simple standard, tige anti-rotation, tige double guidée ;
-- Version à aimant intégré (CDU) avec emplacements pour capteurs réglables ;
-- Roulement autolubrifiant, fonctionnement continu sans huile ;
-- Tampons tampons en caoutchouc fixes pour réduire l'impact et le bruit.

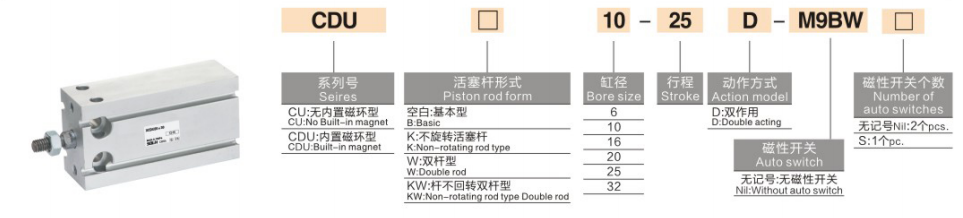

1. Exemple : CDU16×30S
-- CDU : Nom de la série, C=aimant intégré ; K = tige non rotative ; W=double tige
-- 16 : Alésage (mm) : 6,10,16,20,25,32
-- 30 : Longueur de course (mm)
-- S : spécification standard
|
Paramètre |
Spécification |
| Taille d'alésage |
6,10,16,20,25,32mm |
| Course standard |
5~60mm |
| Type d'acteur |
Double effet (par défaut) ; ressort de rappel/sortie à simple effet |
| Pression de fonctionnement |
Double effet : 0,05 ~ 0,7 MPa ; Simple effet : 0,15 ~ 0,7 MPa |
| Pression de preuve |
1,05 MPa |
| Température |
-10 ~ 60 ℃ (pas de glace dans l'air) |
| Vitesse des pistons |
50~500 mm/s |
| Coussin |
Tampon en caoutchouc fixe aux deux extrémités |
| Filetage du port |
M5×0,8 (φ6/10) ; PT1/8 (φ16~32) |
| Lubrification |
Fonctionnement sans huile |
|
Alésage (mm) |
Zone de poussée/traction |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804.2 / 754.8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- Micro gabarit 3C et semi-conducteur, bouchon, raccord à pression ;
-- Automatisation générale du serrage, du positionnement et du changement de matériau ;
-- Assemblage d'appareils électroménagers et de quincaillerie ; équipement de tri de charges légères d’emballage.
Le vérin pneumatique rectangulaire à montage libre SOLH CU/CDU prend en charge une installation multi-angle sans support, avec des variantes de tige non rotative et à double guidage, largement utilisé pour le positionnement et le serrage d'automatisation légère à course courte.
