Cylindre standard à profil sans tirant série DNC | Cylindre pneumatique de haute précision ISO 15552

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

     La série SOLH DNC est un vérin pneumatique standard à double effet à profil carré sans tirant haut de gamme, entièrement conforme aux normes internationales ISO 15552 (ancienne ISO 6431) et VDMA 24562. Il est doté d'un amortissement pneumatique réglable bidirectionnel PPV, d'une structure profilée à haute rigidité, d'une excellente résistance à la torsion et à la déflexion, d'une précision de positionnement répétée ultra-élevée et d'une durée de vie ultra-longue. En tant que remplacement amélioré des vérins SC à tirants traditionnels, il est largement utilisé dans l'automatisation haut de gamme, les projets d'exportation d'équipements et les scénarios de correspondance d'interface standard avec des exigences strictes de précision et de stabilité.

  1.1 Norme universelle mondiale et forte interchangeabilité

     Fabriqués en stricte conformité avec les normes industrielles ISO 15552 et VDMA 24562, toutes les dimensions de montage et spécifications d'interface sont universelles. Il atteint une interchangeabilité complète avec les cylindres standards des grandes marques internationales, correspondant parfaitement aux équipements standards européens et prenant en charge le remplacement sans modification et la mise à niveau par lots des lignes de production automatisées.

  1.2 Structure de profil à haute rigidité sans tirants

     Adoptant un tube cylindrique profilé carré en alliage d'aluminium intégré sans tirants exposés. La structure globale présente une rigidité élevée, une apparence soignée et une résistance exceptionnelle à la corrosion. La rainure magnétique standard intégrée des deux côtés du corps du cylindre permet une installation directe des commutateurs magnétiques des séries SME-8 et SMT-8 sans supports supplémentaires, permettant ainsi une détection précise de la position du piston et un retour de signal.

  1.3 Options de mouvements diversifiés et de fonctions spéciales

     La configuration standard est un entraînement bidirectionnel à double effet et à tige unique pour un mouvement alternatif linéaire universel. Plusieurs structures spéciales optionnelles répondent à diverses exigences en matière de conditions de travail : conception à double tige S2 pour un fonctionnement synchrone et une stabilité doublée ; Tige de piston carrée Q pour un positionnement précis anti-torsion ; Tige de piston creuse S20 pour une ventilation spéciale et des scénarios d'application légers.

  1.4 Système tampon réglable PPV Premium

     Équipé d'un coussin d'air réglable PPV standard à double extrémité + tampon élastique. La course du tampon augmente avec la taille de l'alésage du cylindre, réduisant ainsi efficacement les impacts et le bruit lors d'un fonctionnement à grande vitesse et sous forte charge. Il garantit un mouvement ultra-stable du cylindre, évite les dommages causés par les collisions finales et améliore considérablement la stabilité de fonctionnement de l'équipement et la durée de vie des composants.

  1.5 Système d'étanchéité longue durée à faible friction

     Adoption d'un joint composite bidirectionnel de type Y avec structure de compensation de stockage d'huile intégrée. Il présente une pression de démarrage ultra-faible de 0,06 MPa, un fonctionnement stable à faible frottement et une excellente résistance à l'usure. Prenant en charge une opération de maintenance sans huile avec une course de fonctionnement cumulée jusqu'à 4 000 km, il réduit efficacement les coûts de maintenance ultérieurs et s'adapte aux conditions de travail continues à haute fréquence à long terme.

2. Règles complètes de dénomination des modèles et exemples de commande

 1. Structure typique du modèle: DNC-50-200-PPV-A-Q

 2. Exemple de commande standard

     • Modèle universel standard: DNC-63-150-PPV-A (alésage 63 mm, course 150 mm, tampon d'air réglable à double extrémité, anneau magnétique intégré)

3. Paramètres techniques de base (type standard)

4. Tableau de référence de poussée et de tension théorique de 0,6 MPa (tige unique)

Note: Le facteur de sécurité de sélection doit être ≥2 ; agrandissez la taille de l'alésage de 1 à 2 niveaux ou ajoutez un mécanisme de guidage pour les charges excentriques et les conditions de travail en porte-à-faux.

5. Accessoires de montage et modèles dérivés

 5.1 Types de montage standard universels ISO 15552

     • FA/FB (bride avant/arrière): Montage fixe vertical pour un positionnement stable pour charges lourdes

     • CA/CB (chape simple/double): Support pivotant à charnière pour mécanismes de liaison et de retournement

     • LB (support de pied): Fixation de base horizontale pour un fonctionnement linéaire stable

     • TC (montage sur tourillon): Montage sur pivot central pour des conditions de travail flexibles

     • L (montage latéral): Installation fixe latérale pour un aménagement d'espace étroit

     Tous les accessoires sont entièrement interchangeables avec les vérins SI, SE, DSBA et autres normes ISO, offrant une grande polyvalence et un remplacement facile.

  5.2 Séries dérivées de base

     • DNCB: Modèle standard de base, universel pour les scénarios d'automatisation conventionnels

     • DNC-KP: Avec unité de serrage, verrouillage de position arbitraire pour un maintien de pression de sécurité et des conditions de travail anti-décalage

     • DNC-EL: Verrouillage mécanique d'extrémité, verrouillage fiable en position complètement déployée/rétractée

     • DNC-Q: Tige de piston carrée anti-torsion, précision anti-rotation jusqu'à ±0,1° pour un positionnement de haute précision

     • DNC-S2: Conception à double tige de piston, mouvement synchrone bidirectionnel avec une excellente stabilité

     • DNC-V: Électrovanne intégrée, structure intégrée vanne-cylindre, tuyauterie peu encombrante et simplifiée

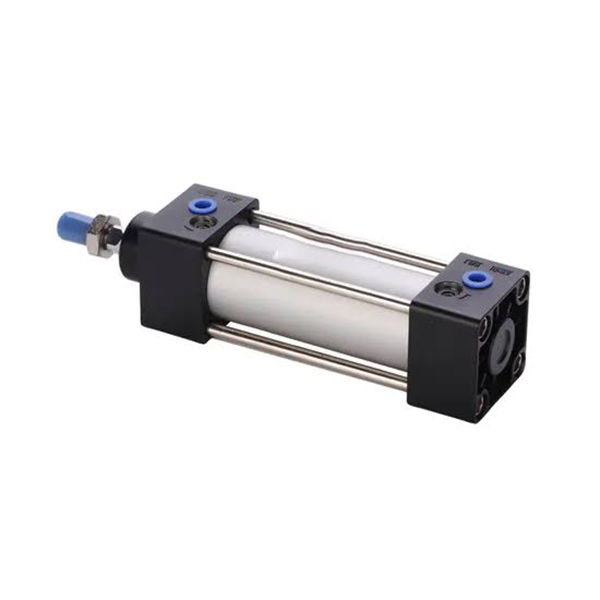

6. Scénarios d'application et comparaison de sélection DNC et SC

  Scénarios de sélection prioritaire pour la série DNC

     • Équipements d'exportation et projets aux normes européennes nécessitant l'interchangeabilité des interfaces aux normes ISO

     • Scénarios de fonctionnement à cycle long et à grande vitesse visant une durée de vie ultra longue et une maintenance réduite (course cumulée jusqu'à 4 000 km)

     • Disposition compacte de l'équipement nécessitant une apparence soignée sans tirants et une installation multi-cylindres côte à côte

     • Positionnement de haute précision, anti-torsion et tampon d'impact pour charges lourdes conditions de travail exigeantes

     • Industries d'automatisation haut de gamme, notamment l'automobile, l'électronique, l'emballage et les équipements de machines-outils

7. Guide de sélection rapide en 3 étapes

     1. Sélection de l'alésage: Confirmez la taille de l'alésage en fonction de la poussée et de la charge horizontales/verticales réelles, réservez une marge de sécurité de plus de 50 % ; agrandissez les qualités d'alésage 1 à 2 ou ajoutez une structure de guidage pour les charges excentriques et les conditions en porte-à-faux.

     2. Sélection de trait: Course de travail réelle plus marge de sécurité de 20 ~ 50 mm ; course optionnelle maximale jusqu'à 2000 mm.

     3. Configuration fonctionnelle: Standard équipé d'un tampon réglable PPV + Un anneau magnétique ; sélectionner Q pour une demande d'anti-rotation, S2 pour une demande à double tige, KP/EL pour une demande de verrouillage et de positionnement de sécurité.

Résumé en une phrase

     Le cylindre profilé sans tirant SOLH DNC ISO 15552 présente une rigidité élevée, une précision de répétition ultra-élevée, un tampon d'air réglable, une longue durée de vie et des fonctions dérivées diversifiées, servant de solution de cylindre standard universel haut de gamme pour les équipements automatisés de haute précision, de qualité export et de longue durée.
