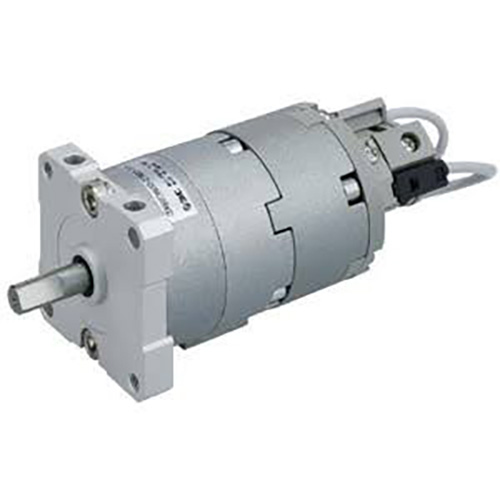

Actionneur rotatif à palettes à montage libre série CRBU2

Marque : SOLH par Richge Technology

Positionnement du produit et caractéristiques structurelles de base

     La série SOLH CRBU2 est un mini cylindre rotatif de type à palettes conçu pour les stations rotatives de précision dans un espace limité, avec un montage multidirectionnel gratuit, un corps ultra-mince et léger, un jeu d'engrenage nul et un grand angle d'oscillation. Tailles d'alésage disponibles : 10/15/20/30/40, avec des options de palettes simples/doubles pour répondre à diverses demandes de retournement rotatif à faible charge.

 1. Points forts de la conception de base

     -- Entraînement direct des palettes (S simple palette / D double palette) : Pas de transmission par engrenages, zéro jeu, rotation douce et positionnement ultra précis

     -- Contour cylindrique à montage entièrement libre : montable en haut/en bas/gauche/droite/axial sans supports de montage supplémentaires ; 12 % plus léger que le CRB2 pour une disposition compacte et dense des équipements

     -- Plage complète d'angle de pivotement : palette unique 90°/180°/270° ; Double palette 90°/100°, rotation maximale d'une seule palette jusqu'à 270°

     -- Disposition à double tube : port latéral standard (sans suffixe) / port axial (suffixe E) pour s'adapter à différentes configurations de routage de pipelines

     -- Modules fonctionnels extensibles : unité de réglage d'angle W en option et anneau magnétique intégré pour l'installation d'un interrupteur magnétique ; pas de pièces saillantes radiales pour économiser de l'espace dans l'armoire

     -- Système d'étanchéité haut de gamme à faible fuite : joint composite spécial avec butée de positionnement intégrée, fuite interne ultra faible, fonctionnement sans huile adapté aux environnements de production propres

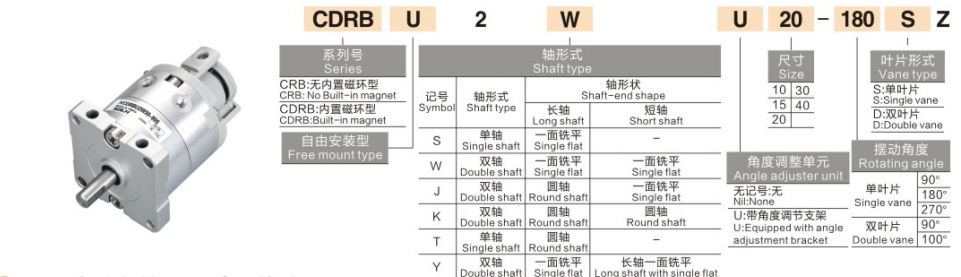

Règle complète de dénomination des modèles

  1. Exemple de modèle : CRBU2WU20-180SE-M9BW

 2. Exemples de référence de commande standard

     -- Port latéral standard à une seule palette : CRBU2-20-180S

     -- Avec réglage d'angle + double palette : CRBU2W30-90D

     -- Port axial + interrupteur magnétique : CRBU2-15-270SE-M9B

Spécifications techniques universelles standard (pression d'essai : 0,5 MPa)

  1. Paramètres généraux de performance

     -- Plage de pression de fonctionnement : Taille 10/15 : 0,2 ~ 0,7 MPa ; Taille 20/30/40 : 0,15 ~ 1,0 MPa

     -- Température ambiante de fonctionnement : 5 ~ 60 ℃ (pas de givrage à l'intérieur de la tuyauterie d'air)

     -- Précision de positionnement angulaire répétée : ± 0,01 °, rotation stable sans jeu

     -- Tampon intégré : aucun ; amortisseur externe configurable séparément

     -- Énergie cinétique d'impact admissible : 0,00015 ~ 0,04 J (augmente proportionnellement à la taille de l'alésage)

     -- Exigence de lubrification : conception sans huile pré-graissée en usine

  2. Tableau des couples de sortie théorique (unité : N·m @0,5MPa)

  3. Référence du poids et des dimensions hors tout (spécification 180°)

Avantages concurrentiels fondamentaux

  1. Le montage libre dans plusieurs directions permet d'économiser de l'espace

     -- Le corps cylindrique lisse peut être fixé par des vis sur n'importe quelle surface sans supports ; Carrosserie 12 % plus légère, le choix optimal pour les châssis d'équipements intégrés très compacts

  2. Positionnement angulaire ultra-précis sans jeu

     -- L'entraînement direct des palettes élimine le jeu d'engrènement des engrenages, rotation ultra-douce avec une précision de répétition de ± 0,01° pour les stations de contrôle d'angle de précision stricte

  3. Large plage de rotation réglable avec unité d'arrêt en option

     -- Rotation maximale de 270° à une seule palette ; Le module de réglage de l'angle W permet une course réglable en continu de 0 à 240 °, un réglage fin de l'angle multi-stations pratique.

  4. La double palette offre un couple doublé sous un contour identique

     -- Même dimension extérieure, le modèle D à double palette fournit deux fois le couple du modèle S à simple palette pour supporter une charge rotative plus élevée.

  5. Structure d'étanchéité sans huile à longue durée de vie

     -- Joint composite à faible friction, durée de vie supérieure à 5 millions de cycles de commutation, compatible avec les ateliers ordinaires et les lignes de production propres et sans poussière

Méthodes de montage et applications industrielles typiques

  1. Deux formes de montage principales

     -- Montage direct du corps : les vis se verrouillent sur n'importe quelle surface cylindrique, installation axiale/radiale possible, démontage et remplacement rapides

     -- Montage combiné sur plaque plate auxiliaire : Fixation horizontale ou verticale via une plaque de montage, idéal pour l'effecteur final du robot, installation cachée sur le côté de l'équipement et sur le dessus

  2. Scénarios d'application typiques

     -- Automatisation électronique 3C : retournement de mini composants, positionnement rotatif de la caméra, commutation d'angle de gabarit, indexation rotative de la station d'inspection

     -- Lignes d'assemblage de précision : mécanisme rotatif de serrage des vis, réglage de l'angle de sertissage des bornes, rotation de la pièce légère à 180 °

     -- Machines d'emballage : rotation du déflecteur de matériaux, réglage fin de l'angle de fixation des étiquettes, alimentation rotative à course courte

     -- Équipement d'automatisation générale : commutateur rotatif de porte d'équipement, commutation de station de production, rotation alternative à charge légère à haute fréquence

Comparaison de sélection : actionneur rotatif à montage libre CRBU2 VS actionneur rotatif à montage standard CRB2

Guide de sélection rapide en 3 étapes

  1. Sélection de la taille d'alésage en fonction de la charge de couple

     -- Calculez le couple de travail réel, sélectionnez le modèle avec une marge de sécurité de couple de 50 % :

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Sélection du type de palette

     -- Charge légère à faible couple → S simple palette ; Charge rotative élevée et lourde → D double palette (double sortie de couple)

  3. Correspondance des configurations

     -- Réglage fin de l'angle requis : ajoutez l'unité de réglage de l'angle du suffixe W (0 ~ 240 ° réglable en continu)

     -- Retour du signal de position PLC : équiper le commutateur magnétique M9B/M9BW pour détecter la limite de rotation bidirectionnelle

     -- Demande d'acheminement de pipeline : espace vide pour orifice latéral standard, suffixe E pour orifice d'air central axial

Résumé en une phrase

     Le cylindre rotatif à palettes à montage libre SOLH CRBU2 comprend une installation arbitraire sans support, un jeu nul ±0,01° de précision, des options de couple à double palette simple/double et une disposition des ports d'air latéraux/axiaux, avec un réglage d'angle W en option et un interrupteur magnétique M9BW, une solution compacte légère pour 3C, un assemblage de précision et un emballage de stations de retournement rotatives à charge légère.
