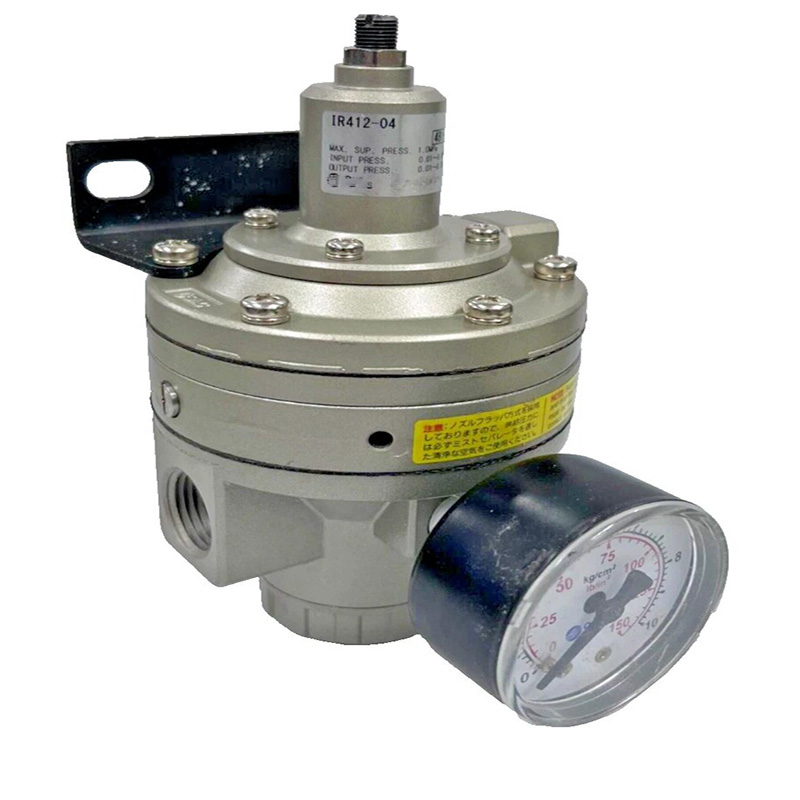

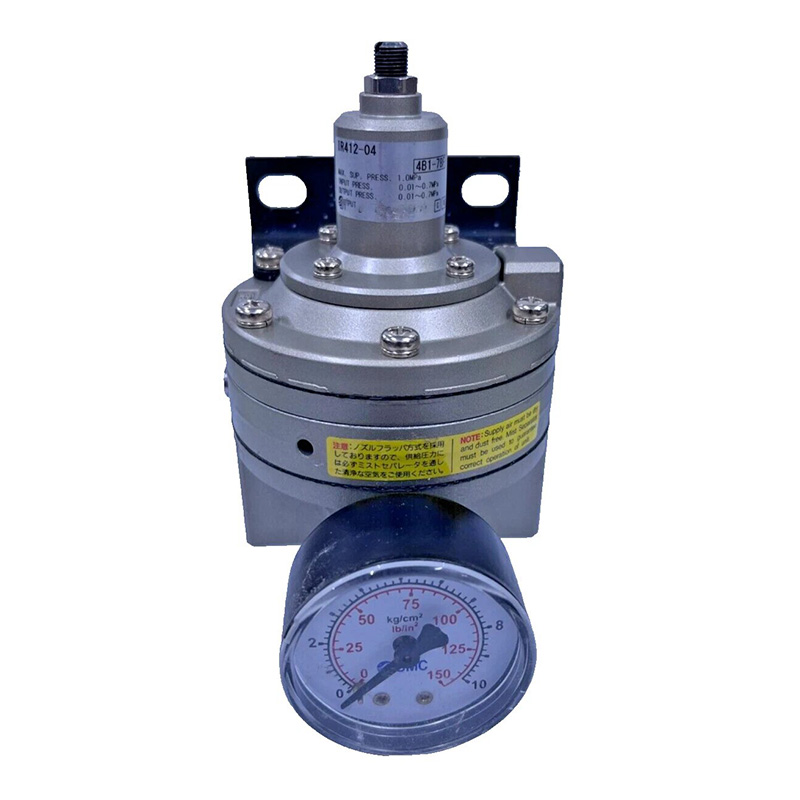

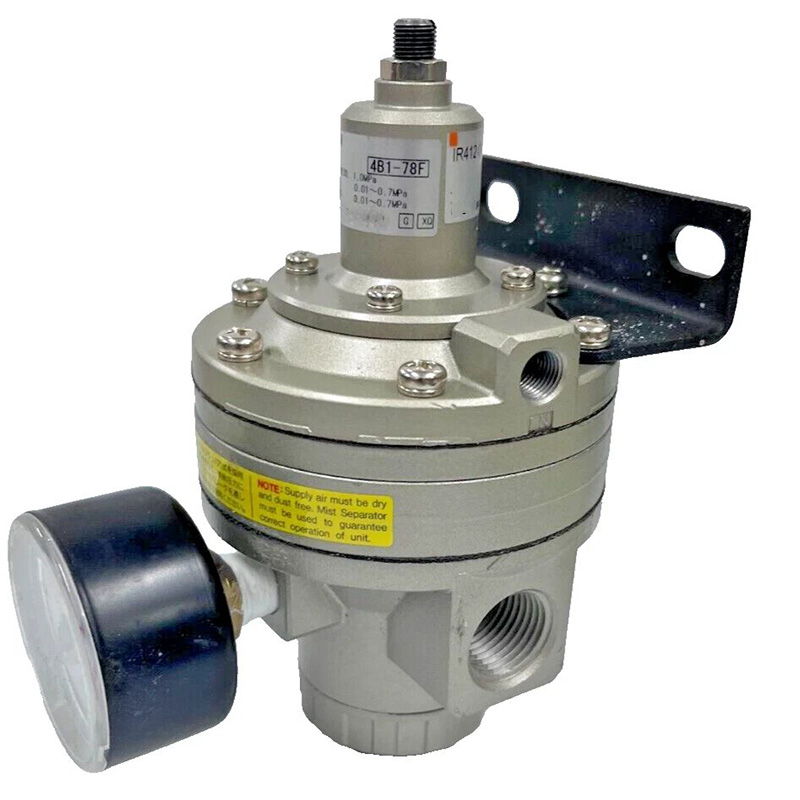

Régulateur piloté de haute précision IR412-04-X32

Marque: SOLH par Richge Technology (睿其格科技)

Présentation du produit

     L'IR412-04-X32 appartient au stabilisateur de pression de précision piloté à grand débit de la série IR. Ce régulateur est conçu pour les conditions de travail pneumatiques exigeantes qui nécessitent une pression de sortie ultra-stable et de minuscules fluctuations de pression, entièrement interchangeables en termes de dimensions et de performances avec la série IR412 d'origine SMC.

1. Spécifications techniques de base

      -- Nom de la série : Régulateur de stabilisation de haute précision IR412

      -- Modèle complet : IR412-04-X32

          · 04 : Filetage du port principal Rc 1/2"

          · X32 : configuration spéciale personnalisée comprenant un échappement arrière, une sensibilité améliorée et une consommation d'air constante minimale

     --Type de structure : régulateur de précision de secours piloté

     --Milieu applicable : air comprimé sec et propre

     --Pression de service d'entrée maximale : 1,0 MPa

     --Plage de pression réglable : 0,01 ~ 0,7 MPa

     --Précision du contrôle

        · Sensibilité : 0,2 % pleine échelle

        · Répétabilité : ±0,5 % pleine échelle

     --Performance de débit : capacité de débit maximale, près de deux fois le débit du modèle IR201

     --Capacité d'échappement de secours : débit d'échappement de surpression 5 fois supérieur à celui des régulateurs de précision conventionnels

     --Consommation d'air stable : ultra-faible, moins de 1 L/min

     --Température de fonctionnement : -5 ℃ ~ +60 ℃

     --Poids net : env. 1,0 kg

     --Options de montage : montage sur panneau ou montage sur support ; manomètre installable à l'avant ou à l'arrière

2. Principe de fonctionnement du pilote buse-flapper

     --Étape de réglage de la pression : tournez le bouton de réglage pour comprimer le ressort interne et fermer le passage de la buse ; l'air pilote pousse le tiroir principal pour ajuster la pression de sortie.

     --Étage de régulation stable : la pression de sortie agit sur le diaphragme pour contrebalancer la tension du ressort, maintenant ainsi une pression prédéfinie constante.

     --Étape de décompression : lorsque la pression en aval dépasse la valeur cible, le diaphragme se soulève pour ouvrir la buse, la pression pilote chute instantanément et la vanne principale libère l'air redondant à grande vitesse. Avantage principal : la structure combinée de contrôle pilote et de soulagement offre une vitesse de réponse ultra-rapide, une sortie de pression stable et des performances exceptionnelles à grand débit.

3. Explication complète du code du modèle (IR412-04-X32)

     --IR412 : série de base de régulateur de haute précision de gros calibre

     --04 : Spécification du port principal Rc 1/2"

     --X32 : version de mise à niveau personnalisée

        · Disposition de l'échappement arrière (la version standard adopte l'échappement avant)

        · Sensibilité de réponse améliorée

        · Conception à faible consommation d'air constante

4. Avantages principaux du produit

     --Précision de contrôle supérieure avec une sensibilité à pleine échelle de 0,2 %, un contrôle de tension parfaitement adapté, un positionnement précis et un équipement de distribution de fluide.

     --Le grand port de 1/2 pouce offre un débit maximal, prenant en charge les cylindres de gros diamètre et les lignes de production pneumatiques à haute consommation.

     --Correction instantanée de la pression via un canal de soulagement à haut volume pour éliminer rapidement les fluctuations de la pression de sortie.

     --Conception économe en énergie avec une consommation d'air stable inférieure à 1 L/min pour réduire les coûts d'exploitation à long terme.

     --Disposition d'installation flexible ; Le manomètre et le support de fixation peuvent être assemblés à l'avant ou à l'arrière selon les besoins.

     --L'échappement arrière personnalisé X32 empêche la contamination par la poussière et le brouillard d'huile pour maintenir un environnement de travail propre.

5. Scénarios d'application typiques

     Lignes de distribution de colle de précision et de production de revêtements industriels Machines de contrôle de tension de films, de fils et de textiles pour l'impression, les batteries au lithium et les industries textiles Équipements de positionnement de cylindres à grande vitesse, presses pneumatiques hydrauliques et automatisation de transfert Instruments de mesure de laboratoire et circuits de maintien de pression de longue durée Plateformes pneumatiques de précision pour semi-conducteurs, assemblages électroniques et salles blanches

Comparaison des performances des modèles : IR412 VS IR201 VS ARJ310

Résumé en une phrase

     L'IR412-04-X32 est un régulateur de précision pilote de gros calibre compatible SMC doté d'un échappement arrière personnalisé X32 et d'une consommation d'air ultra faible, servant de solution de contrôle de pression supérieure pour les systèmes de distribution de précision à haut débit, de réglage de la tension et d'automatisation du positionnement.
