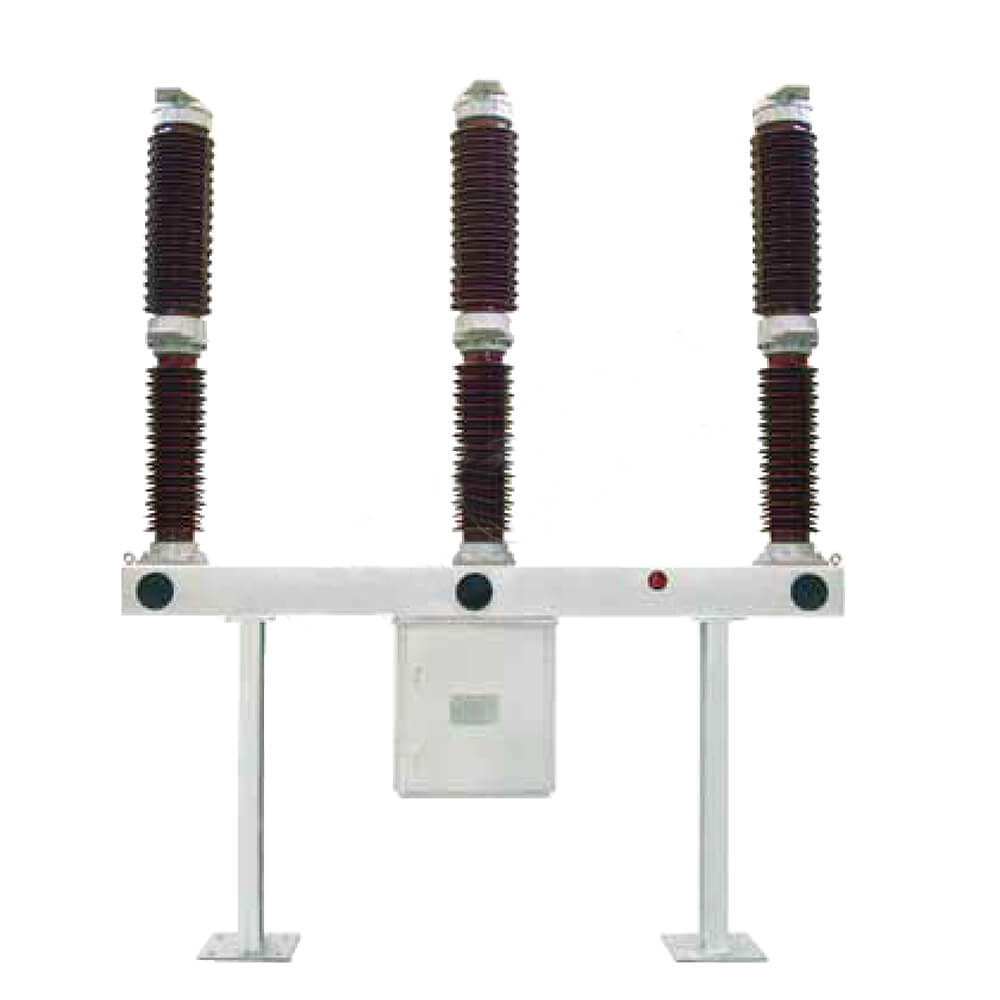

LW36-126 110KV 126KV DU CIRCUIT SF6 SF6
LW36-126 / 145 est un appareil combiné comprenant un disjoncteur de réservoir live SF6 avec une technologie d'extinction d'arc auto-blasée. Les disjoncteurs sont disponibles pour un fonctionnement unique ou à trois pôles ， il est utilisé pour briser le courant nominal, le courant de défaut ou pour commuter les lignes électriques, et réalise ainsi le contrôle et la protection du système d'énergie. Il est capable de fonctionner régulièrement et peut également être utilisé comme disjoncteur de connexion. Le nouveau mécanisme de fonctionnement à ressort assure une fiabilité et une sécurité élevées.
Le disjoncteur SF6 à haute tension LW36-126 / 3150-40 est un disjoncteur extérieur conçu pour les systèmes CA à haute tension. Il est idéal pour une utilisation dans les réseaux électriques avec une tension maximale de 145 kV et une fréquence nominale de 50 Hz. Ce disjoncteur est utilisé pour interrompre les courants nominaux, les courants de défaut ou pour changer de circuit, fournissant un contrôle et une protection essentiels pour les systèmes d'alimentation. Il convient également pour une utilisation comme disjoncteur de liaison dans les interconnexions réseau.
Ce produit utilise le gaz SF6 comme moyen d'extinction d'arc et d'isolation. Il est équipé de la dernière technologie d'extinction d'arc auto-énergie et dispose d'un nouveau mécanisme à ressort. Le LW36-126 / 3150-40 offre une longue durée de vie électrique, un faible effort de fonctionnement, un faible bruit et une forte fiabilité, ce qui en fait le choix le plus fiable pour les zones à haute altitude ou les systèmes d'alimentation de 132 kV. Il peut également remplacer les produits importés du même type.
Caractéristiques structurelles
Le disjoncteur adopte une structure monocturée colonne en porcelaine triphasée. Les trois phases sont équipées d'un mécanisme de fonctionnement à ressort, qui est disposée de manière centralisée et a fonctionné en trois phases, donc l'apparence est nouvelle et exquise. Le disjoncteur utilise le gaz SF6 comme milieu d'isolation et d'extinction d'arc. Pendant le fonctionnement, le gaz SF6 à trois pôles du disjoncteur est connecté, et un relais de densité de type pointeur est utilisé pour surveiller sa pression et sa densité. En raison du principe d'extinction de l'arc d'auto-énergie et de la conception optimisée dans le système de mouvement du disjoncteur de circuit, l'efficacité mécanique est effectivement améliorée et le travail de fonctionnement est minimisé;
Excellentes performances de rupture et longue durée de vie électrique;
Le cadre et le support de montage sont faits de plaques en acier de haute qualité qui sont pliées dans leur ensemble. Le traitement de surface adopte le processus de galvanisation des plongeurs à chaud. Toutes les attaches exposées sont faites de matériaux à haute résistance et de pièces standard en acier en acier inoxydable ou à trempette à chaud. La coque de la boîte de mécanisme est en acier inoxydable, donc le produit a une excellente résistance à la corrosion; Fiabilité mécanique élevée et peut fonctionner fréquemment;
En raison de la forte résistance inhérente à l'isolation du gaz d'hexafluorure de soufre et du mouvement de contact optimal du disjoncteur, le disjoncteur casse le courant capacitif sans règne; Le niveau d'isolation externe est élevé, l'isolation externe est conçue avec une grande distance de fabrication, la distance de rapport de fabrication est ≥31 mm / kV et les performances de résistance à la saleté sont excellentes. Il peut également fonctionner en toute sécurité dans des environnements difficiles;
Capacité de transport à courant fort: le test d'élévation de la température est effectué en fonction de 1,2 fois le courant nominal de 3150A, c'est-à-dire 3780a, et il y a toujours une grande marge pour l'augmentation de la température à chaque point;
L'apparence globale du produit est compacte, l'installation et la mise en service sur place sont pratiques et la charge de travail de maintenance est petite.
Applications:
Protection du réseau électrique: largement utilisé dans les réseaux électriques de 132 kV ou plus de tension pour la protection et le contrôle.
Opérations de commutation: Convient pour la commutation de circuit et en tant que disjoncteur de liaison dans les interconnexions du système d'alimentation.
Utilisation à haute altitude: idéal pour une utilisation dans les zones à haute altitude en raison de sa conception robuste et de sa technologie avancée.
Conditions environnementales à utiliser
Les conditions environnementales normales pour l'utilisation répondent aux exigences suivantes:
A) Température de l'air ambiant -25 ℃ (-40 ℃) ~ + 40 ℃;
b) altitude ≤2500m (2000m);
c) vitesse du vent ≤34 m / s;
d) Différence quotidienne de température ≤25 ℃;
e) Intensité du soleil ≤1000W / m;
f) Intensité du tremblement de résistance du tremblement de terre Intensité de tremblement de terre 8 degrés (accélération horizontale 0,2 g, accélération verticale 0,1 g);
g) Épaisseur de glace ≤ 10 mm;
h) Le niveau de pollution atmosphérique ne dépasse pas le niveau ⅲ dans GB / T 5582;
i) Emplacement d'installation extérieur.
Si l'utilisateur a des exigences particulières pour les conditions d'environnement d'utilisation, il peut négocier avec des experts de Liyond.
 |
 |
 |
|

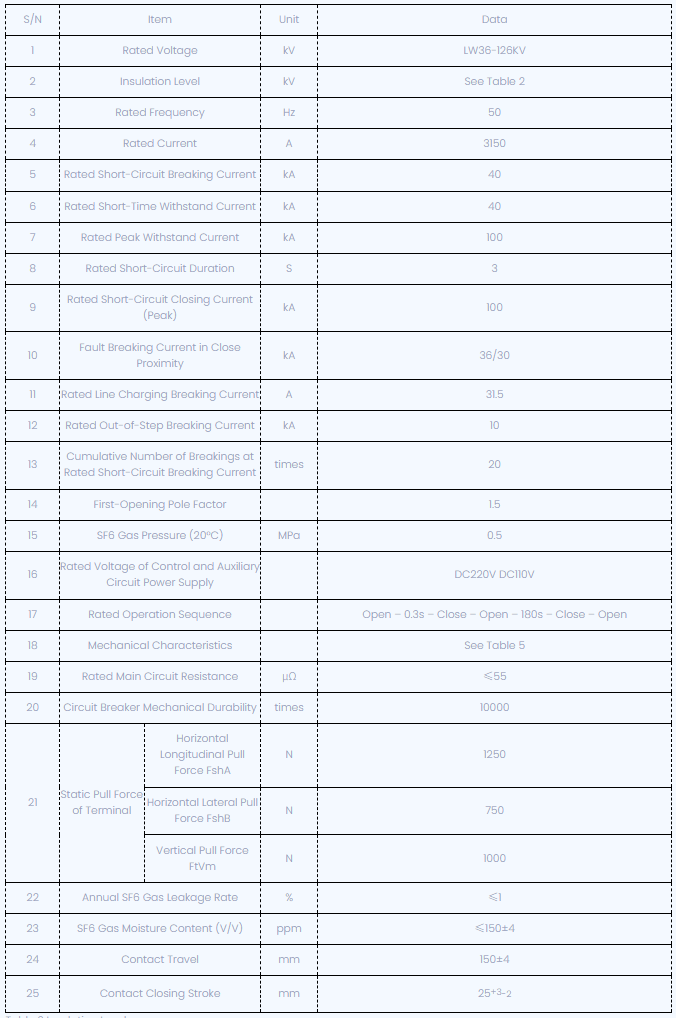

LW36-126 SF6 Circuit Breaker Technical Paramètres techniques

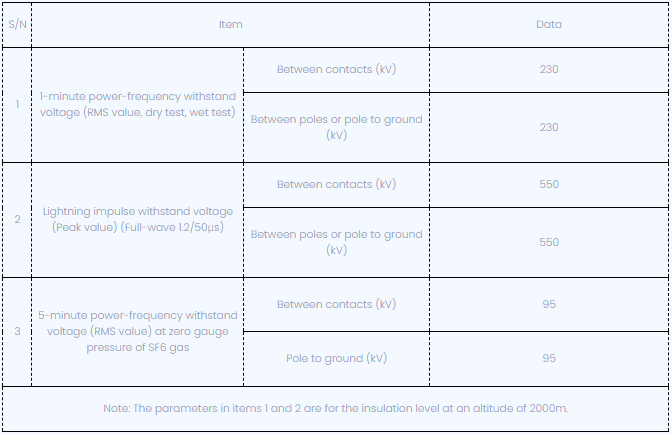

Tableau 2 Niveau d'isolation

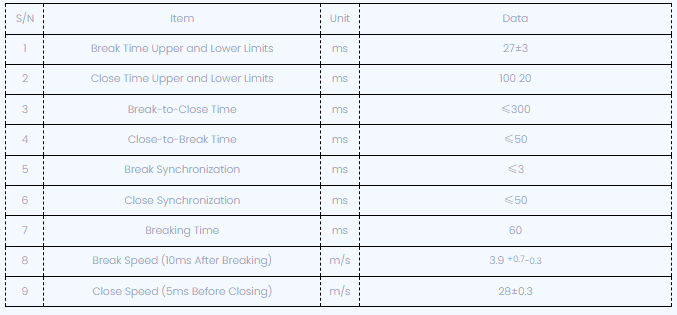

Tableau 3 Caractéristiques mécaniques
Avis de commande du disjoncteur LW36 SF6
Modèle de disjoncteur et spécifications;
Paramètres électriques notés (tension, courant, courant de rupture, etc.)
Conditions environnementales à utiliser (température ambiante, altitude, niveau de pollution environnementale)
Paramètres électriques du circuit de commande nominal (tension nominale du moteur de stockage d'énergie, tension nominale de la bobine d'ouverture et de fermeture);
Nom et quantité de pièces de rechange, équipement spécial et outils requis (doivent être commandés séparément);
Direction de câblage de la borne supérieure primaire.
Modèle de disjoncteur et spécifications;
Paramètres électriques notés (tension, courant, courant de rupture, etc.)
Conditions environnementales à utiliser (température ambiante, altitude, niveau de pollution environnementale)
Paramètres électriques du circuit de commande nominal (tension nominale du moteur de stockage d'énergie, tension nominale de la bobine d'ouverture et de fermeture);
Nom et quantité de pièces de rechange, équipement spécial et outils requis (doivent être commandés séparément);
Direction de câblage de la borne supérieure primaire.
